SP 22.000 Dirt - Pompe Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe submersible pour eau claire et eau sale
Modèle	SP 22.000 Dirt
Marque	Kärcher
Utilisation prévue	Évacuation de l'eau des pièces inondées, transfert d'eau de réservoirs, drainage de puits, pompage d'eau douce de bateaux
Fluides d'alimentation autorisés	Eau douce avec impuretés jusqu'à 30 mm de taille de particules, eau de piscine avec additifs, lessive de lavage (rincer après usage)
Fluides interdits	Liquides inflammables, explosifs, corrosifs, graisses, huiles, eau salée, eaux usées sanitaires
Tension secteur	230–240 V
Fréquence secteur	50 Hz
Puissance nominale	750 W
Débit maximal	22,000 l/h
Pression maximale	0.08 MPa (0.8 bar)
Hauteur de refoulement maximale	8 m
Profondeur d'immersion maximale	7 m
Température du fluide d'alimentation autorisée	5 °C à 35 °C
Taille maximale des particules (eau sale)	30 mm
Niveau de liquide minimal (mode manuel)	50 mm
Hauteur résiduelle du liquide (mode manuel)	35 mm
Poids (sans accessoires)	6.5 kg
Modes de fonctionnement	Automatique (interrupteur à flotteur) et manuel
Dispositif de purge automatique	Oui, pour auto-amorçage
Interrupteur à flotteur	Hauteur réglable, réglage de la longueur du câble
Système de raccordement	Quick-Connect (à emboîtement) pour tuyaux 1", 1¼", 1½", 3/4"
Clapet anti-retour	Inclus (accessoire pour raccord G1)
Pré-filtre	Intégré dans le pied pour SP 22000 Dirt
Contenu de la livraison	Pompe, raccord de tuyau, pièce de raccordement de pompe G1½, raccord fileté G1, interrupteur à flotteur, verrou, Quick-Connect, clapet anti-retour (en accessoire)
Protection contre la marche à sec	Un interrupteur thermique arrête la pompe ; le fonctionnement manuel doit être surveillé
Protection antigel	Ne pas utiliser ni stocker par temps de gel ; vidanger complètement avant stockage
Entretien	Rincer à l'eau claire après avoir pompé des liquides sales ; nettoyer la zone d'aspiration en cas d'obstruction ; aucun entretien régulier requis
Pièces détachées et accessoires	Disponibles sur www.kaercher.com
Garantie	Conditions applicables ; contacter le revendeur ou un service agréé

FOIRE AUX QUESTIONS - SP 22.000 Dirt Kärcher

À quoi peut servir la pompe Kärcher SP 22.000 Dirt ?

La pompe est conçue pour évacuer l'eau d'inondation des bâtiments, transférer l'eau de conteneurs, drainer les puits et les fosses, et pomper l'eau douce des bateaux. Elle peut traiter une eau avec des impuretés jusqu'à 30 mm de taille de particules.

Puis-je pomper de l'huile, de l'eau salée ou des produits chimiques ?

Non, la pompe ne doit pas être utilisée pour des liquides inflammables, explosifs ou corrosifs, des graisses, des huiles, de l'eau salée ou des eaux usées sanitaires. Seules l'eau douce avec un certain degré d'impuretés, l'eau de piscine avec additifs ou la lessive de lavage (rincer après usage) sont autorisées.

Comment démarrer la pompe ?

Raccordez le tuyau à la pompe à l'aide du système Quick-Connect. Placez la pompe dans le liquide en vous assurant que la zone d'aspiration n'est pas obstruée. Branchez la fiche secteur. En mode automatique, l'interrupteur à flotteur commande la marche/arrêt. En mode manuel, la pompe fonctionne en continu ; assurez un niveau de liquide d'au moins 50 mm pour l'auto-amorçage.

Quelle est la différence entre le mode automatique et le mode manuel ?

En mode automatique, l'interrupteur à flotteur allume/éteint la pompe en fonction du niveau d'eau. En mode manuel, la pompe reste allumée en continu et peut évacuer l'eau jusqu'à une hauteur résiduelle de 35 mm, mais doit être surveillée pour éviter la marche à sec.

Comment nettoyer et entretenir la pompe ?

Après avoir pompé de l'eau sale ou contenant des additifs, rincez en pompant de l'eau douce propre. Débranchez l'alimentation, retirez le raccord de tuyau, nettoyez la zone d'aspiration et le Quick-Connect s'ils sont sales. Essuyez l'extérieur avec un chiffon doux et de l'eau douce. La pompe ne nécessite aucun entretien régulier par ailleurs.

Que faire si la pompe tourne mais ne refoule pas d'eau ?

D'abord, débranchez et rebranchez la fiche secteur à plusieurs reprises pour aider l'amorçage si de l'air est emprisonné. Nettoyez la zone d'aspiration si elle est bouchée. En mode manuel, assurez-vous que le niveau de liquide est d'au moins 50 mm. Si le problème persiste, vérifiez les obstructions ou contactez le service après-vente.

Pourquoi la pompe s'arrête-t-elle soudainement ?

La protection thermique a pu se déclencher en raison d'une surchauffe. Débranchez, laissez refroidir la pompe, nettoyez la zone d'aspiration et évitez la marche à sec. Vérifiez également les fusibles et les connexions électriques.

Quelle est la taille maximale de particules que la pompe peut traiter ?

La SP 22.000 Dirt peut traiter une eau avec des particules jusqu'à 30 mm de taille. Pour des diamètres plus petits, utilisez un pré-filtre pour éviter le colmatage.

Comment stocker la pompe pour l'hiver ?

Videz complètement la pompe et les accessoires. Laissez sécher. Stockez dans un endroit hors gel, pas à l'extérieur. Le gel peut endommager la pompe si de l'eau reste à l'intérieur.

Où puis-je trouver des pièces détachées et accessoires ?

Les pièces détachées et accessoires d'origine sont disponibles sur www.kaercher.com. Utilisez uniquement des pièces d'origine pour garantir un fonctionnement sûr.

MODE D'EMPLOI SP 22.000 Dirt Kärcher

Utilisation conforme. 13

Niveau de danger. 14

Protection de l'environnement. 14

Accessoires et pièces de rechange 14

Étendue de livraison. 14

Garantie 14

Description de l'appareil. 14

Mise en service 14

Fonctionnement 15

Entretien et maintenance 16

Transport 16

Stockage 16

Dépannage en cas de pannes 17

Caractéristiques techniques. 17

Optimisation du débit 17

Déclaration de conformité UE 18

Remarques générales

Veuillez lire le présent manuel d'instructions original et les consignes de sécurité jointes avant la première

utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

Utilisation conforme

Utiliser l'appareil uniquement pour un usage ménager privé.

Utilisation conforme :

• Drainage de parties d'un bâtiment lors d'inondations
• Transvasement et pompage de réservoirs
• Captage d'eau de sources et de puits
• Pompage d'eau douce de bateaux et de yachts. Instructions et fonctionnement, voir chapitre Fonctionnement.

Fluides transportés autorisés

△DANGER

Danger de mort et d'endommagement lors du transport de substances explosives, inflammables ou inappropriées !

Les substances inflammables ou explosives peuvent s'enflammer ou exposer.

Des substances inappropriées peuvent endommager la pompe.

Ne transportez pas de liquides ou de gaz explosifs, inflammables ou corrosifs (par exemple, carburants, pétrole, diluants pour laque cellulosique) ni de graisses, d'huiles, d'eau salée ou d'eaux usées provenant de toilettes ou d'eau dont la fluidité est inférieure à celle de l'eau propre.

Fluides transportés autorisés :

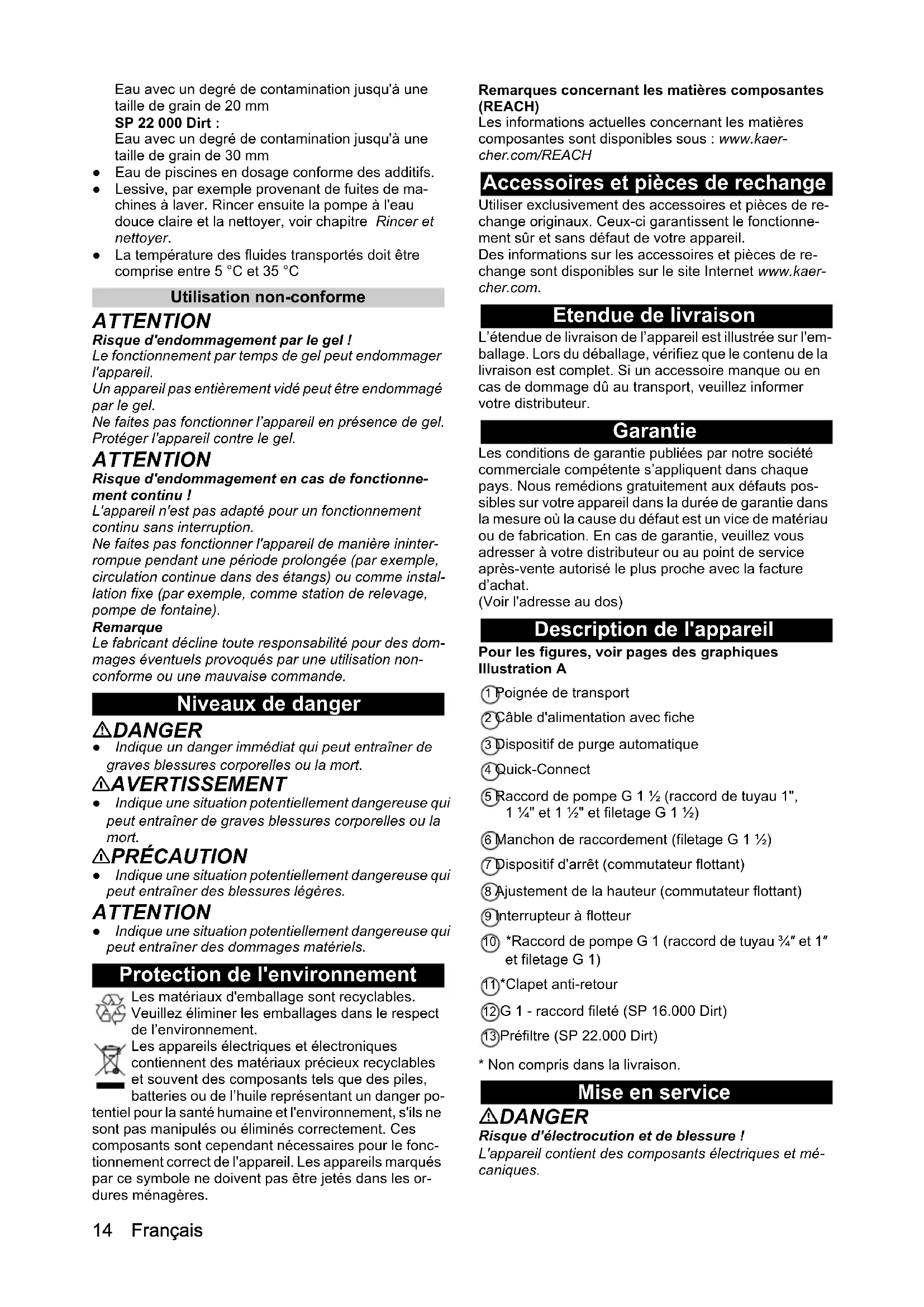

• Eau douce jusqu'à un certain degré de pollution. SP 16.000 Dirt :

Eau avec un degré de contamination jusqu'à une taille de grain de 20 mm

SP 22000 Dirt :

Eau avec un degré de contamination jusqu'à une taille de grain de 30 mm

Eau de piscines en dosage conforme des additifs. - Lessive, par exemple provenant de fuites de machines à laver. Rincer ensuite la pompe à l'eau douce claire et la nettoyer, voir chapitre Rincer et nettoyer. - La température des fluides transportés doit être comprise entre 5 °C et 35 °C

Utilisation non conforme

ATTENTION

Risque d'endommagement par le gel !

Le fonctionnement par temps de gel peut endommager l'appareil. Un appareil pas entièrement vide peut être endommagé par le gel. Ne faites pas fonctionner l'appareil en présence de gel. Protégez l'appareil contre le gel.

ATTENTION

Risque d'endommagement en cas de fonctionnement continu !

L'appareil n'est pas conçu pour un fonctionnement continu sans interruption.

Ne faites pas fonctionner l'appareil de manière ininterrompue pendant une période prolongée (par exemple, circulation continue dans des étangs) ou comme installation fixe (par exemple, comme station de relevage, pompe de fontaine).

Remarque

Le fabricant décline toute responsabilité pour des dommages éventuels provoqués par une utilisation non conforme ou une mauvaise commande.

Niveau de danger

△DANGER

• Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

△AVERTISSEMENT

• Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

△PRÉCAUTION

• Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

• Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous: www.kaercher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Étendue de livraison

L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériel ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Description de l'appareil

Pour les figures, voir pages des graphiques Illustration A

① Poignée de transport 2 Câble d'alimentation avec fiche Dispositif de purge automatique 4 Quick-Connect (5) Raccord de pompe G 1 ½ (raccord de tuyau 1", 1 ¼" et 1 ½" et filetage G 1 ½) 6 Manchon de raccordement (filetage G 1 ½) Dispositif d'arrêt (commutateur flottant) 8 Ajustement de la hauteur (commutateur flottant) 9 Interrupteur à flotteur 10 Raccord de pompe G 1 (raccord de tuyau 3/4 et 1 et filetage G 1) 11 Clapet anti-retour 12 G 1 - raccord fileté (SP 16.000 Dirt) 3 Préfiltre (SP 22.000 Dirt)

• Non compris dans la livraison.

Mise en service

△DANGER

Risque d'électrocution et de blessure !

L'appareil contient des composants électriques et mécaniques.

Débranchez toujours l'appareil de l'alimentation électrique avant de l'assembler, de le démonter ou de le nettoyer.

Remarque

Plus la longueur du tuyau est courte et le diamètre du tuyau grand, plus le débit est élevé.

Pour éviter l'obstruction de la pompe, utilisez un préfiltre si le diamètre du tuyau est inférieur à 1¼".

SP 16.000 Dirt : accessoire spécial. SP 22.000 Dirt : intégré dans le support.

Le raccordement de la pompe est équipé d'un système de connexion (Quick-Connect).

Le manchon de raccordement avec le raccord de pompe G 1½ et le raccord fileté G 1 sont joints à l'appareil sans être montés.

Remarque

Des tuyaux de diamètre 1", 1¼" et 1½" peuvent être raccordés au raccord de pompe G 1½.

Pour pouvoir atteindre la granulométrie souhaitée, il convient de choisir un diamètre du flexible suffisamment gros et de raccourcir l'élément de raccord de pompe G 1½ en conséquence au niveau des rainures. Même en cas de plus petite taille de grain, il est recommandé d'opter pour un diamètre du flexible plus grand afin d'atteindre un débit élevé.

Raccorder le flexible à la pompe, en cas d'utilisation d'un flexible de 1", 1 1/4" ou 1 1/2" :

1. Visser la pièce de raccordement de la pompe G 1½ sur le manchon de raccordement.

Illustration B

2. Insérer le collier de serrage sur le flexible. 3. Pousser le flexible sur le raccord de la pompe G 1½ et le fixer avec le collier de serrage. 4. Pousser le manchon de raccordement dans QuickConnect.

Illustration C

Raccorder le flexible à la pompe, en cas d'utilisation d'un flexible 3/4" ou 1" (SP 16.000 Dirt) :

1. G 1 - Visser le raccord fileté sur le manchon de raccordement. 2. Monter l'accessoire spécial raccord de pompe G 1 (6.997-359.0 raccord de pompe G 1 (33,3 mm) y compris clapet anti-retour - non compris dans la livraison) sur le raccord fileté G 1 :

a. Poser le clapet anti-retour sur le raccord fileté G 1 de manière à ce que l'inscription « UP » soit lisible.

b. Visser le raccord de pompe G 1 sur le raccord fileté G 1.

3. Insérer le collier de serrage sur le flexible. 4. Pousser le flexible sur le raccord de la pompe G 1 et le fixer avec le collier de serrage. 5. Pousser le manchon de raccordement dans QuickConnect.

Illustration C

Installation / immersion de la pompe :

1. Insérer le réglage en hauteur du commutateur flottant dans le dispositif de blocage.

Illustration D

2. Placer la pompe de manière stable sur un sol ferme dans le liquide pompé ou l'immerger à l'aide d'une corde fixée à la poignée de transport.

Remarque

La zone d'aspiration ne doit pas être obstruée par des impuretés. Si le sol est boueux, placer la pompe sur une brique ou un objet similaire. Veiller à ce que la pompe soit à l'horizontale. Ne pas porter la pompe par le câble ou le flexible.

Fonctionnement

△DANGER

Danger de mort dû à une décharge électrique !

Danger de mort par électrocution en cas de contact avec des pièces sous tension.

Pendant le fonctionnement, ne pas toucher le câble fixé à la poignée de transport ni aucun objet en contact avec le fluide de transport (par exemple, tuyauterie dépassant dans le liquide pompé, garde-corps) et ne pas mettre la main dans le liquide pompé.

Dispositif de purge automatique

1. En cas de niveau de liquide faible, de l'air présent dans la pompe ou éventuellement aspiré s'échappe via le dispositif de purge d'air automatique. Outre de l'air, du liquide peut aussi être expulsé.

Si la pompe a des problèmes d'amorçage lorsque le niveau de liquide est bas, débrancher et rebrancher la fiche secteur à plusieurs reprises pour favoriser l'amorçage.

Illustration E

Mode automatique

1. Régler le commutateur flottant à l'aide du réglage de la hauteur et de la longueur du câble.

Remarque

Si la pompe est utilisée sans surveillance, toujours placer le commutateur flottant en position haute afin de garantir un arrêt fiable de la pompe.

Illustration F

Remarque

Si la pompe est réglée sur la position la plus basse, régler la longueur de câble entre le commutateur flottant et le dispositif d'arrêt sur 2,5 cm, voir le repère sur le câble.

Illustration G

1. Brancher la fiche secteur dans la prise de courant.

Remarque

En mode automatique, le commutateur flottant commande automatiquement le processus de pompage. La pompe se met en marche dès que le commutateur flottant a atteint la hauteur de commutation en raison de la montée du niveau du liquide.

La pompe s'arrête dès que le commutateur flottant a atteint la hauteur de commutation en raison de la baisse du niveau du liquide.

Il faut assurer la liberté de mouvement du commutateur flottant.

La longueur du câble entre le commutateur flottant et le dispositif d'arrêt doit être d'au moins 2,5 cm.

Hauteur d'enclenchement / hauteur de déclenchement (commutateur flottant dans la position la plus basse) :

Min / Max SP 16.0	00 Dirt SP 22.000	Dirt
Hauteur d'enclen-chement cm*	18 / 21 20 / 24
Hauteur d'arrêtcm*	4 / 12 6 / 15

Hauteur d'enclenchement / hauteur d'arrêt (commutateur flottant en position la plus haute) :

Min / Max SP 16.0	00 Dirt SP 22.000	Dirt
Hauteur d'enclèn-chement cm*	28 / 31 33 / 36
Hauteur d'arrêtcm*	14 / 22 19 / 27

• Les hauteurs de commutation varient en fonction de la position du commutateur flottant et de la longueur du câble entre le commutateur flottant et le dispositif d'arrêt. Nous recommandons de conserver la longueur de câble préréglée.

Mode manuel

Remarque

En mode manuel, la pompe reste allumée en continu. Pour que la pompe s'amorce d'elle-même en mode manuel, le niveau de liquide doit être d'au moins 60 mm (SP 16.000 Dirt) ou 50 mm (SP 22.000 Dirt). La pompe peut pomper jusqu'à une hauteur de liquide résiduel de 25 mm (SP 16.000 Dirt) ou 35 mm (SP 22.000 Dirt). Le niveau de liquide résiduel indiqué n'est atteint qu'en mode manuel. Il faut assurer la liberté de mouvement du commutateur flottant.

1. Fixer le commutateur flottant dans le dispositif d'arrêt, orienté vers le haut.

Illustration H

ATTENTION

Risque d'endommagement en cas de fonctionnement à sec !

La marche à sec entraîne une usure accrue de la pompe.

Ne pas laisser la pompe sans surveillance en mode manuel.

En cas de marche à sec, immédiatement débrancher la fiche d'alimentation de la prise de courant.

1. Brancher la fiche secteur dans une prise de courant.

Fin du fonctionnement

1. Retirer la fiche secteur de la prise de courant. L'appareil s'arrête.

ATTENTION

Risque d'endommagement par des salissures ou des additifs séchés.

Rincer et nettoyer l'appareil immédiatement après chaque utilisation.

1. Si du liquide sale ou contenant des additifs a été pompé, rincer et nettoyer l'appareil immédiatement après l'arrêt de l'exploitation, voir chapitre Rincer et nettoyer.
2. Vider l'appareil et les accessoires et les laisser sécher.

Entretien et maintenance

DANGER

Risque d'électrocution et de blessure !

L'appareil contient des composants électriques et mécaniques.

Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectué par des enfants.

Rincer et nettoyer

ATTENTION

Risque d'endommagement par des salissures ou des additifs séchés.

Rincer et nettoyer l'appareil immédiatement après chaque utilisation.

1. Si du liquide sale ou contenant des additifs a été pompé, l'appareil doit ensuite être rincé : Pomper de l'eau douce claire sans additifs avec l'appareil jusqu'à ce que toutes les impuretés ou tous les additifs soient rincés de l'appareil.

DANGER

Risque d'électrocution et de blessure !

L'appareil contient des composants électriques et mécaniques.

Débranchez toujours l'appareil de l'alimentation électrique avant de l'assembler, de le démonter ou de le nettoyer.

2 Retirez la fiche secteur de la prise de courant.

3 Appuyez sur la touche du Quick-Connect et retirez le manchon de raccordement. Illustration C

4 Le cas échéant, retirez les résidus du flexible et du Quick-Connect.

5 Nettoyez l'extérieur de l'appareil avec un chiffon doux et propre et de l'eau douce claire.

6 Videz l'appareil et les accessoires et laissez-les sécher.

Maintenance

L'appareil ne nécessite pas d'entretien.

Transport

Transport à la main

△PRÉCAUTION

Risque de blessure par trébuchement !

Les câbles et les tuyaux détachés représentent un risque de blessure par trébuchement.

Faites attention aux câbles et aux tuyaux lors du déplacement de l'appareil.

1. Soulever et porter l'appareil par la poignée de transport.

Transport en véhicule

△AVERTISSEMENT

Risque de blessures, risque d'endommagement !

Prendre en compte le poids de l'appareil pendant le transport.

Ranger ou fixer l'appareil conformément aux normes applicables afin qu'il ne glisse pas ou ne bascule pas pendant le transport.

1. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Stockage

ATTENTION

Risque d'endommagement dû au gel !

Un appareil non entièrement vidé peut être endommagé par le gel.

Videz complètement l'appareil et les accessoires avant de les entreposer.

Protégez l'appareil contre le gel.

Stockez l'appareil dans un endroit à l'abri du gel et non à l'extérieur.

△PRÉCAUTION

Risque de blessure et d'endommagement !

L'appareil peut basculer sur des surfaces inclinées. Tenir compte du poids de l'appareil pour le stockage.

1. Vider complètement la pompe et les accessoires.
2. Laisser sécher la pompe et les accessoires.
3. Conserver la pompe dans un endroit protégé du gel.

Dépannage en cas de pannes

Les pannes ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en l'absence de mention des pannes, veuillez vous adresser au service client autorisé.

Erreur Cause Solution
La pompe fonctionne, mais il n'y a pas de débit	Présence d'air dans la pompe. 1. Retirer	et brancher à plusieurs reprises la fiche dans la prise, jusqu'à aspiration du li-que.
	La zone d'aspiration est bouchée. 1. Retirer	er la fiche de la prise du réseau.2. Nettoyer la zone d'aspiration.
	Le niveau de liquide en mode manuel est trop faible.	1. Immerger la pompe plus profondément au-tant que possible, voir chapitre Fonction-nement.
La pompe ne démarre pas ou s'accrite soudaine-ment pendant l'exploitation	L'alimentation électrique est interrom- pue.	1. Contrôler les fusibles et les raccords élec-triques.
	Le disjoncteur thermique a arrêté la pompe en raison d'une surchauffe.	1. Retirer la fiche de la prise du réseau.2. Laisser refroidir la pompe.3. Retirer les particules de saleté dans la zone d'aspiration.4. Nettoyer la zone d'aspiration.5. Empêcher la marche à vide de la pompe.
	Des particules de saleté bloquent la zone d'aspiration.	1. Retirer la fiche de la prise du réseau.2. Nettoyer la zone d'aspiration.
La puissance du débit di-minue	La zone d'aspiration est bouchée. 1. Retirer	er la fiche de la prise du réseau.2. Nettoyer la zone d'aspiration.
La puissance du débit est trop faible	La hauteur de refoulement maximale est dépassée.Lè diamètre et la longueur du flexible sont mal été choisis.	1. Respecter la hauteur maximale de refoulement, voir chapitre Caractéristiques techniques.2. Le cas échéant,CHOISIR un diamètre de flexible plus important ou une longueur de flexible plus courte, voir chapitre Optimisa-tion du débit.
Le Quick-Connect ne s'ouvre et ne se ferme pas	Le système enchachieable est encrassé. 1. Retirer	Retirer l'attaché (clip).2. Nettoyer l'attaché (clip).3. Monter l'attaché (clip).

		SP16.000Dirt	SP22.000Dirt
Caracteristiques de puissance de l'appareil
Tension du secteur V 230-240 230-240
Fréquence du secteur Hz 50 50
Puisance nominale W 550		750
Débit maximal	I/h	16.000	22.000
Pression (max.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Hauteur de refoulement(max.)	m	8	8
Profondeur d'immersion(max.)	m	7	7
Temp. adm. du liquidepompé	°C	5...35	5...35
Taille des particules (max.) mmdes fluides transportés au-torisés		20 30

		SP16.000Dirt	SP22.000Dirt
Hauteur minimale du li- quide (mode manuel)	mm	60 50
Hauteur de liquide résiduel	mm	25 35
Poids (sans accessoires)	kg	4,9	6,5

Sous réserve de modifications techniques.

Optimisation du débit

Le débit est plus important :

plus la hauteur de refoulement est faible. - plus le diamètre du flexible employé est important. - plus le flexible employé est court. - moins l'accessoire raccordé entraîne de perte de pression.

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Pompe

Type : 1.645-xxx

Normes UE en vigueur

2014/35/UE

2014/30/UE

2011/65/UE

2009/125/CE

Normes harmonisées appliquées

EN 60335-1

EN 60335-2-41

EN 62233:2008

EN 55014-1:2017 + A11:2020

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN IEC 63000:2018

Les signataires agissant sous ordre et avec le pouvoir de la direction.

Responsable de la documentation : S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

1. Brancher la fiche secteur sur la prise.

Avis

1. Brancher la fiche secteur sur la prise.

Terminer l'opération

Utilisation conforme. 107

Niveaux de danger 107

Protection de l'environnement. 107

Accessoires et pièces de rechange 107

Contenu de la livraison 108

Garantie 108

Description de l'appareil 108

Mise en service 108

Exploitation 109

Entretien et maintenance 110

Transport 110

Stockage 110

Aide en cas de panne 110

Caractéristiques techniques 111

Optimisation du débit 111

Déclaration de conformité CE 111

Instructions

Avant la première utilisation, lisez attentivement le manuel d'utilisation.

Annexe : consignes de sécurité.

Procédez conformément.

Conservez ces deux livrets pour une utilisation ultérieure ou pour un futur propriétaire.

Utilisation conforme à l'usage prévu

H3noJ3BaIte ypeJa cAmo B YacTHo DomaknHCTBO. YnoTpe6a no npedHa3NaueHHe:

• OTBeKdAHe Ha BOdATo OT Yactn Ha crpaDAta npn HABODHeHn
• IpenommbaHe n 3npa3BaHe Ha KOHTeHepn B3emaHe Ha BOna OT KJaDeHcN u WaxTN
• N3nOMBaHe Ha CnaKa Boga OI NOKn IaXTN Yka3aHnO THOCHO HauHa Ha yHKUOHnpaHe Bk. B rnaBa EKcnNoamaua.

Pa3peeHn TeuHocTn 3a H3nomBaHe

ONACHOCT

Onachocm 3a kusoma u onachocm om noepedu npu u3nompeane Ha ekcnno3ueHu, 3anaumu, pecn. Henodxodau eeueecmea!

3anaumme, pecn. ekcnno3ueHu beeecm8a Mozam da ce 3anaJm unu da ekcnIodupam. Henodxoduaume beeecmea Mozam da noepedam nomnama.

He u3nomneaume ekcnno3ueHu, 3anaNumu unu pa3raKdau mu meHocmu unu 2a3oBe (Hanp. zoPuea, nempon, HumpopazmeOpumenu) u apecu, Macna, coIena eOda unu omnaobyu bdu om caHumTapHu cbopxhenu unu boda c no-Hucka meynuocm om ma3u Ha yucmama eOda.

Pa3peSeHn TeuHocTn 3a H3nomBaHe:

CnaKa B0a Do onpeJeHa cTeen Ha 3AmbpcBaHe.

SP 16.000 Dirt:

Boda cbc teneH ha 3ambpcBaHe c yactnC pa3mep do 20 mm

SP 22.000 Dirt:

Boda cbc cTeenHa 3aMbpcaBaHe C yactnC pa3mepdo30mm

B O 6aenn npn Do3npaHe Ha do6aKnTe cbo6pa3Ho C npedHa3HaueHneTo.

• PerpneH pa3TbOp, Hanp. ot npoteKn nepaHmMaunnn. CneToba n3nakHete nomnata c uNCTa cnadka BOda n nouchTe, Bk. rnaBa N3nakeaHeu noucm8aHe. TemnepaypataHaH3NOMBaNHTeTeuHOCTn TpaBa da6bde Mejdy 5°C n 35°C

HenpaBnHa ynoTppe6a

BHUMAHVE

Onachocm om noepeda nopadu 3ampb3ahe!

Pabomama npu 3ampb3eahe moke da nopedu ypeda. Henanblno u3npa3HeHua m yped moke da 6bde nopedehen nopadu 3ampb3eahe.

He u3non3eaume ypeda npu 3ampb3eahe. Panaeme ypeda om 3ampb3ahe.

BHIMAHHE

Onacnocm om noepeda npu npodbIxumelna pa6oma!

YpebM He e nodxodya 3a HenpeKcbchama pa6oma. He u3non3aume ypea npodjXkumenH Opeme 6e3 npekbcane (HaNP. HnpeKcbchama peucpkynaue 8 baceHu) unu kamo cmauohapHa unhcmanaua (HaNP. kamo noemha cuscema, nomna 3a Knaedehe).

yKa3aHue

Pou3bodumen He Hocu om2oeopncm 3a eEhemyannu zemu, npeduzukauH om HenpaBunHa ynompe6a unu apeuho ocbnykahe.

CTeNEH Ha onachoct

ONACHOCT

• Yka3aHue 3a HenocpeDcmeHa onachOcm, KoJMo MoKe da doede do mexku menecHu noepdu unu do cMbpm.

• Avertissement concernant un danger potentiel pouvant entraîner des blessures graves ou la mort.

DANGER

• Avertissement concernant un danger potentiel pouvant entraîner des blessures graves.

ATTENTION

• Avertissement concernant un danger potentiel pouvant entraîner des dommages matériels.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages conformément aux réglementations environnementales en vigueur. Les appareils électriques et électroniques contiennent des matériaux précieux, recyclables, et souvent des composants, par exemple des batteries, des accumulateurs ou de l'huile,

qui, s'ils ne sont pas manipulés ou éliminés correctement, peuvent présenter un danger potentiel pour la santé humaine et l'environnement. Pour le bon fonctionnement de l'appareil, tous ces composants sont nécessaires. Les appareils marqués de ce symbole ne doivent pas être éliminés avec les ordures ménagères.

Directives relatives aux substances (REACH)

Vous pouvez trouver des informations actuelles sur les substances contenues à l'adresse : www.kaercher.com/REACH

Accessoires et pièces de rechange

Utilisez uniquement des accessoires d'origine et des pièces de rechange d'origine, afin de garantir

un fonctionnement sûr et sans problème

de l'appareil.

Contenu de la livraison

Le contenu de la livraison de l'appareil est illustré sur l'emballage. Lors du déballage, vérifiez que le contenu est complet. En cas d'accessoires manquants ou de dommages dus au transport, contactez votre distributeur.

Garantie

Pour chaque appareil, notre distributeur agréé applique les conditions de garantie en vigueur. D'éventuels dommages sur votre appareil seront réparés gratuitement pendant la période de garantie s'ils sont dus à un défaut de matériau ou à un défaut de fabrication. En cas de recours à la garantie, veuillez vous adresser à votre distributeur ou au service après-vente agréé le plus proche, en présentant le ticket de caisse. (Adresse, voir au dos)

Description de l'appareil

Voir les illustrations à la page avec les figures graphiques

① Poignée de transport ② Support de câble avec raccord ③ Dispositif automatique de dégazage ④ Quick-Connect ⑤ Raccord de refoulement G 1 ½ (1", 1 ¼" et 1 ½" raccord pour tuyau, filetage G 1 ½) ⑥ Raccord de refoulement (filetage G 1 ½) ⑦ Fixation (pression de service) ⑧ Réglage en hauteur (pression de service) ⑨ Pression de service ⑩ *Raccord de refoulement G 1 (3/4" et 1" raccord pour tuyau, filetage G 1) ⑪ *Clapet de retenue ⑫ Raccord fileté G 1 (SP 16.000 Dirt) ⑬ Filtre préalable (SP 22.000 Dirt)

Donc a + b = 1 ou -1

1 10

SP 16.000Dirt aiaal aoIe lo

Jol211,9 a200 SP 22.000Dirt

(8,ull Jugill) Juggi pki aiaa all aeg jg>pi

Enregistrez votre produit et bénéficiez de nombreux avantages.

Évaluez votre produit et dites-nous votre opinion.
