NÁVOD K OBSLUZE SP 22.000 Dirt Kärcher

• Dirt A készülék teljesítményre vonatkozó adatai Hálózati feszültség V 230-240 230-240 Hálózati frekvencia Hz 50 50 Névleges teljesítmény W 550 750 Max. szállítási mennyiség l/h 16.000 22.000 Nyomás (max.) MPa (bar) 0,08 (0,8) 0,08 (0,8) Szállítási magasság (max.) m8 8 Bemerülési mélység (max.) m7 7 A szállítófolyadék megen- gedett hőmérséklete °C 5 p. 35
• Az engedélyezett szállító- folyadékok részecskemé- rete (max.) mm 20 30 Minimális folyadékmagas- ság (kézi üzemmód) mm 60 50 Maradékfolyadék szint mm 25 35 Súly (tartozékok nélkül) kg 4,9 6,5 Obecné pokyny p. 74
• Použití v souladu s určením p. 74
• Stupně nebezpečí p. 75
• Ochrana životního prostředí p. 75
• Příslušenství a náhradní díly p. 75
• Rozsah dodávky p. 75
• Záruka p. 75
• Popis přístroje p. 75
• Uvedení do provozu p. 76
• Provoz p. 76
• Péče a údržba p. 77
• Přeprava p. 77
• Skladování p. 77
• Pomoc při poruchách p. 77
• Technické údaje p. 78
• Optimalizace čerpaného množství p. 78
• EU prohlášení o shodě Čeština 75 ● odvodňování částí budov v případě záplav ● přečerpávání a vyčerpávání nádrží ● odběr vody ze studen a šachet ● Odčerpávání sladké vody z člunů a jachet Upozornění týkající se způsobu činnosti jsou uvedena v kapitole Provoz. Přípustné čerpané kapaliny NEBEZPEČÍ Smertelné nebezpečí a nebezpečí poškození při čerpání výbušných, hořlavých nebo nevhodných látek! Hořlavé nebo výbušné látky se mohou vznítit nebo explodovat. Nevhodné látky mohou čerpadlo poškodit. Nečerpejte výbušné, hořlavé nebo žíravé kapaliny nebo plyny (např. palivo, petrolej, nitroředidlo) ani žádné tuky, oleje, slanou vodu nebo odpadní vodu z toaletních zařízení nebo vodu, která má horší tekutost než čistá voda. Přípustné čerpané kapaliny: ● Sladká voda do určitého stupně znečištění. SP 16.000 Dirt: Voda se stupněm znečištění do velikosti zrna 20 mm. SP 22.000 Dirt: Voda se stupněm znečištění do velikosti zrna 30 mm. ● Bazénová voda při dávkování přísad v souladu s určením ● Mycí louh, např. z netěsných praček. Poté čerpadlo proopláchněte a vyčistěte čistou sladkou vodou, viz kapitola Proplach a čištění p. 78

● Teplota čerpaných kapalin musí být mezi 5 °C a 35 °C. Nesprávné použití POZOR Nebezpečí poškození mrazem! Provoz v mrazu může přístroj poškodit. Ne zcela vyprázdněný přístroj může být poškozen mrazem. Neprovozujte přístroj v mrazu. Přístroj chraňte před mrazem. POZOR Nebezpečí poškození při trvalém provozu! Přístroj není vhodný pro nepřetržitý trvalý provoz. Neprovozujte přístroj nepřetržitě po delší dobu (např. stálý oběh v rybnících) nebo jako stacionární instalaci (např. čerpací zařízení, fontánové čerpadlo). Upozornění Výrobce neručí za případné škody, které jsou zapříčiněny nesprávným použitím nebo chybnou obsluhou. Stupně nebezpečí NEBEZPEČÍ ● Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení. 몇 VAROVÁNÍ ● Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení. 몇 UPOZORNĚNÍ ● Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům. POZOR ● Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod. Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem. Informace k obsaženým látkám (REACH) Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH Příslušenství a náhradní díly Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com. Rozsah dodávky Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce. Záruka V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obraťte s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu. (Adresa viz zadní stranu) Popis přístroje Obrázky viz obrazová příloha Ilustrace A 1 Držadlo 2 Síťový připojovací kabel se zástrčkou 3 Automatické odvzdušňovací ústrojí 4 Quick-Connect 5 Přípojka čerpadla se závitem G 1 ½ (hadicová přípojka 1”, 1 ¼” a 1 ½” a závit G 1 ½) 6 Připojovací hrdlo (závit G 1 ½) 7 Aretace (plovákový spínač) 8 Výškové nastavení (plovákový spínač) 9 Plovákový spínač 10 *Přípojka čerpadla G 1 (hadicová přípojka ¾″ a 1″ a závit G 1) 11 *Zpětný ventil76 Čeština 12 Závitové připojení G 1 (SP 16.000 Dirt) 13 Předřazený filtr (SP 22.000 Dirt)

• není součástí objemu dodávky. Uvedení do provozu NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem a poranění! Přístroj obsahuje elektrické a mechanické součástky. Před montáží, demontáží nebo čištěním vždy odpojte přístroj od elektrického napájení. Upozornění Čím kratší je délka hadice a větší průměr hadice, tím vyšší je čerpací výkon. Abyste zabránili ucpání čerpadla, použijte předřazený filtr pro průměr hadic menší než 1 ¼″. ● SP 16.000 Dirt, zvláštní příslušenství ● SP 22.000 Dirt, integrovoné do patky Přípojka čerpadla je vybavena zástrčným systémem (Quick-Connect). Připojovací hrdlo s přípojkou čerpadla G 1 ½ a závitové připojení G 1 jsou součástí objemu dodávky v nenamontovaném stavu. Upozornění Hadice o průměru 1", 1 ¼" a 1 ½" lze připojit k přípojce čerpadla G 1 ½. Aby bylo dosaženo považadované velikosti zrna, musí být zvolen dostatečný průměr hadice a přípojka čerpadla G 1 ½ odpovídajícím způ sobem zkrácena na drážkách. Větší průměr hadice se doporučuje i u menší velikosti zrna, aby se umožnil větší objemový průtok. Při použití hadice 1″, 1¼″ nebo 1½″ připojte hadici k čerpadlu: 1 Našroubujte přípojku čerpadla G 1 ½ na připojovací hrdlo. Ilustrace B 2Nasuňte hadicovou sponu na hadici. 3Nasuňte hadici na přípojku čerpadla G 1 ½ a upevněte ji hadicovou sponou. 4Zasuňte připojovací hrdlo do systému Quick- Connect. Ilustrace C Při použití hadice ¾″ nebo 1″ připojte hadici k čerpadlu (SP 16.000 Dirt): 1 Našroubujte závitový spoj G 1 na připojovací hrdlo. 2 Namontujte zvláštní příslušenství přípojku čerpadla G 1 (6.997-359.0 přípojka čerpadla G 1 (33,3 mm) vč. zpětného ventilu - není součástí objemu dodávky) na závitové připojení G 1: aUmístěte zpětný ventil na závitové připojení G 1 tak, aby byl čitelný nápis „UP“. bPřípojku čerpadla G 1 našroubujte na závitové připojení G 1. 3Nasuňte hadicovou sponu na hadici. 4Nasuňte hadici na přípojku čerpadla G 1 a upevněte ji hadicovou sponou. 5Zasuňte připojovací hrdlo do systému Quick- Connect. Ilustrace C Nastavení / ponoření čerpadla: 1Zasuňte výškové nastavení plovákového spínače do aretace. Ilustrace D 2 Postavte čerpadlo bezpečně na pevný povrch do čerpané kapaliny nebo je ponořte pomocí lana připevněného k držadlu. Upozornění Oblast sání nesmí být blokována nečistotami. Pokud je podklad bahnitý, postavte čerpadlo na cihlu nebo podobný předmět. Ujistěte se, že je čerpadlo ve vodorovné poloze. Čerpadlo nepřenášejte uchopením za kabel nebo hadici. Provoz NEBEZPEČÍ Smrtelné nebezpečí při zasažení elektrickým proudem! Pokud se dotknete součástí pod napětím, hrozí smrtelné nebezpečí při zasažení elektrickým proudem. Během provozu se nedotýkejte lana připevněného k držadlu ani předmětů, které jsou v kontaktu s čerpanou kapalinou (např. potrubí vyčnívající do čerpané kapaliny, zábradlí) a nesahejte do čerpané kapaliny. Automatické odvzdušňovací ústrojí

1. V případě nízké hladiny kapaliny uniká buď

případně nasátý nebo v čerpadlu přítomný vzduch přes automatické odvzdušňovací ústrojí. Navíc přitom může vytékat i kapalina. Pokud má čerpadlo potíže s nasáváním, když je hladina kapaliny nízká, opakovaně odpojujte a zapojujte síťobvou zástrčku za účelem podpory procesu nasávání. Ilustrace E Automatický provoz

1. Nastavte plovákový spínač pomocí výškového

nastavení a délky kabelu. Upozornění Pokud je čerpadlo provozováno bez dozoru, vždy nastavte plovákový spínač do horní polohy, aby bylo zajištěno spolehlivé vypnutí čerpadla. Ilustrace F Upozornění Je-li čerpadlo nastaveno do nejnižší polohy, nastavte délku kabelu mezi plovákovým spínačem a aretací na 2,5 cm, viz značení na kabelu. Ilustrace G

2. Zastrčte síťovou zástrčku do zásuvky.

Upozornění V automatickém provozu je čerpací proces řízen plovákovým spínačem automaticky. Čerpadlo se zapne, jakmile dosáhne plovákový spínač z důvodu stoupací hladiny kapaliny spínací výšku. Čerpadlo se vypne, jakmile dosáhne plovákový spínač z důvodu klesající hladiny kapaliny vypínací výšku. Přitom musí být zajištěna volnost pohybu plovákového spínače. Délka kabelu mezi plovákovým spínačem a aretací musí být alespoň 2,5 cm. Spínací výška / vypínací výška (plovákový spínač v nejnižší poloze): Min / Max SP 16.000 Dirt SP 22.000 Dirt Spínací výška cm* 18 / 21 20 / 24 Vypínací výška cm* 4 / 12 6 / 15Čeština 77 Spínací výška / vypínací výška (plovákový spínač v horní poloze):

• Spínací výšky se liší v závislosti na poloze plovákového spínače a délce kabelu mezi plovákovým spínačem a aretací. Doporučujeme zachovat předem nastavenou délku kabelu. Manuální provoz Upozornění V manuálním provozu zůstává čerpadlo v trvale zapnutém stavu. Hladina kapaliny musí být alespoň 60 mm (SP 16.000 Dirt) nebo 50 mm (SP 22.000 Dirt), aby čerpadlo automaticky nasávalo v manuálním provozu. Čerpadlo může odčerpávat až do výšky zbytkové kapaliny 25 mm (SP 16.000 Dirt) nebo 35 mm (SP

22.000 Dirt). Uvedená hladina zbytkové kapaliny je

dosažena pouze v manuálním provozu. Přitom musí být zajištěna volnost pohybu plovákového spínače.

1. Připevněte plovákový spínač v aretaci směrem

nahoru. Ilustrace H POZOR Nebezpečí poškození při chodu nasucho! Chod nasucho vede ke zvýšenému opotřebení čerpadla. Nenechávejte čerpadlo pracující v manuálním provozu bez dohledu. V případě chodu nasucho okamžitě vytáhněte síťovou zástrčku ze zásuvky.

2. Zasuňte síťovou zástrčku do zásuvky.

1. Síťovou zástrčku vytáhněte ze zásuvky.

Přístroj se zastaví. POZOR Nebezpečí poškození! Nebezpečí poškození z důvodu zaschlých nečistot nebo přísad. Po každém použití přístroj ihned opláchněte a vyčistěte.

2. Pokud byla čerpána znečištěná kapalina nebo

kapalina s přísadami, ihned po zastavení přístroj propláchněte a vyčistěte, viz kapitola Proplach a čištění.

3. Vyprázdněte a vysušte přístroj a příslušenství.

Péče a údržba NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem a poranění! Přístroj obsahuje elektrické a mechanické součástky. Čištění a uživatelskou údržbu nesmí provádět děti. Proplach a čištění POZOR Nebezpečí poškození! Nebezpečí poškození z důvodu zaschlých nečistot nebo přísad. Po každém použití přístroj ihned opláchněte a vyčistěte. 1 Pokud byla čerpána znečištěná kapalina kapalina s přísady, je třeba přístroj propláchnout: S přístrojem čerpejte čistou sladkou vodu bez přísad, dokud nebudou z přístroje vypláchnuty všechny nečistoty nebo přísady. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem a poranění! Přístroj obsahuje elektrické a mechanické součástky. Před montáží, demontáží nebo čištěním vždy odpojte přístroj od elektrického napájení. 2Síťovou zástrčku vytáhněte ze zásuvky. 3 Stiskněte tlačítko systému Quick-Connect a stáhněte připojovací hrdlo. Ilustrace C 4Případně odstraňte zbytky z hadice a na zástrčkovém systému Quick-Connect. 5Vyčistěte vnější část přístroje měkkým, čistým hadříkem a čistou sladkou vodou. 6 Vyprázdněte a vysušte přístroj a příslušenství. Údržba Přístroj je bezúdržbový. Přeprava Ruční přeprava 몇 UPOZORNĚNÍ Nebezpečí zranění v důsledku zakopnutí! Hrozí nebezpečí zranění při zakopnutí o volně položené kabely a hadice. Při přemisťování přístroje dávejte pozor na kabely a hadice.

1. Přístroj nadzvedněte a přenášejte pomocí držadla.

Přeprava ve vozidle 몇 VAROVÁNÍ Nebezpečí úrazu, nebezpečí poškození! Při přepravě vezměte v úvahu hmotnost přístroje. Přístroj uložte nebo zajistěte v souladu s příslušnými směrnicemi, aby během přepravy nemohl sklouznout nebo se nepohyboval.

2. Při přepravě ve vozidle zajistěte přístroj podle

příslušných platných směrnic proti sklouznutí a převržení. Skladování POZOR Nebezpečí poškození mrazem! Neúplně vyprázdněný přístroj může být poškozen mrazem. Před uskladněním přístroj i příslušenství úplně vyprázdněte. Přístroj chraňte před mrazem. Přístroj skladujte na místě bez mrazu a nikoli venku. 몇 UPOZORNĚNÍ Nebezpečí zranění a poškození! Na nakloněných plochách se může přístroj převrátit. Při skladování vezměte v úvahu hmotnost přístroje.

1. Zcela vyprázdněte čerpadlo a příslušenství.

2. Čerpadlo a příslušenství nechte uschnout.

3. Čerpadlo uchovávejte v místě, kde nemrzne.

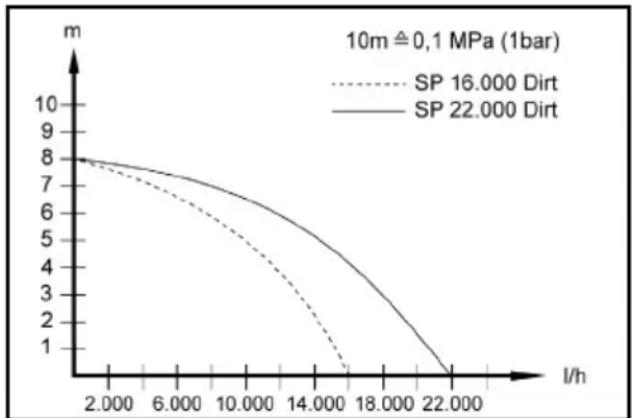

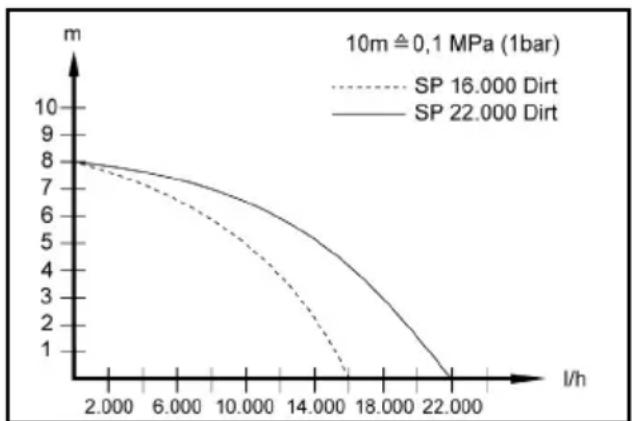

Pomoc při poruchách Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis. Min / Max SP 16.000 Dirt SP 22.000 Dirt Spínací výška cm* 28 / 31 33 / 36 Vypínací výška cm* 14 / 22 19 / 2778 Čeština Technické údaje Technické změny vyhrazeny. Optimalizace čerpaného množství Čerpané množství je tím větší: ●čím menší je dopravní výška. ●čím větší je průměr použité hadice. ●čím kratší je použitá hadice. ●čím menší ztrátu tlaku způsobuje připojené příslušenství. EU prohlášení o shodě Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Čerpadlo Typ: 1.645-xxx Příslušné směrnice EU 2014/35/EU 2014/30/EU 2011/65/EU 2009/125/ES Aplikované(á) nařízení (EU) 2019/1781 Aplikované harmonizované normy EN 60335-1 Chyba Příčina Odstranění Čerpadlo běží, ale nečerpá V čerpadle je vzduch. 1. Síťovou zástrčku opakovaně odpojte a připojte do zásuvky, dokud se nespustí sání kapaliny. Oblast sání je ucpaná. 1. Síťovou zástrčku vytáhněte ze zásuvky.

2. Vyčistěte oblast sání.

Hladina kapaliny je v manuálním provozu příliš nízká.

1. Čerpadlo pokud možno ponořte hlouběji do

čerpané kapaliny, viz kapitola Provoz. Čerpadlo se nerozbíhá nebo se za provozu náhle zastaví Přerušený přívod proudu. 1. Zkontrolujte pojistky a elektrické spoje. Tepelný ochranný spínač vypnul čerpadlo z důvodu přehřátí.

1. Síťovou zástrčku vytáhněte ze zásuvky.

2. Nechte čerpadlo vychladnout.

3. Odstraňte částice nečistot v oblasti sání.

4. Vyčistěte oblast sání.

5. Zabraňte běhu čerpadla nasucho.

Částice ne čistot ucpávají oblast sání. 1. Síťovou zástrčku vytáhněte ze zásuvky.

2. Vyčistěte oblast sání.

Klesá čerpací výkon Oblast sání je ucpaná. 1. Síťovou zástrčku vytáhněte ze zásuvky.

2. Vyčistěte oblast sání.

Čerpací výkon je příliš nízký Maximální výtlačná výška byla překročena. Průměr hadice a délka hadice byly špatně zvoleny.

1. Dbejte na maximální výtlačnou výšku, viz

kapitola Technické údaje.

2. Popřípadě zvolte větší průměr hadice nebo

kratší délku hadice, viz kapitola Optimalizace čerpaného množství. Quick-Connect nelze otevřít nebo zavřít Zástrčkový systém je znečištěný. 1. Odstraňte příchytku.

2. Vyčistěte příchytku.

3. Namontujte příchytku.

5. Zabráňte chodu čerpadla nasucho.
