SP 22.000 Dirt - Pompy Kärcher - Bezpłatna instrukcja obsługi

Typ produktu	Pompa zatapialna do wody czystej i brudnej
Model	SP 22.000 Dirt
Marka	Kärcher
Zastosowanie	Usuwanie wody z zalanych pomieszczeń, przepompowywanie wody z pojemników, odwadnianie studni, pompowanie świeżej wody z łodzi
Dozwolone ciecze	Świeża woda z zanieczyszczeniami do 30 mm wielkości cząstek, woda basenowa z dodatkami, ług piorący (spłukać po użyciu)
Zabronione ciecze	Ciecze łatwopalne, wybuchowe, żrące, tłuszcze, oleje, słona woda, ścieki sanitarne
Napięcie sieciowe	230–240 V
Częstotliwość sieci	50 Hz
Moc znamionowa	750 W

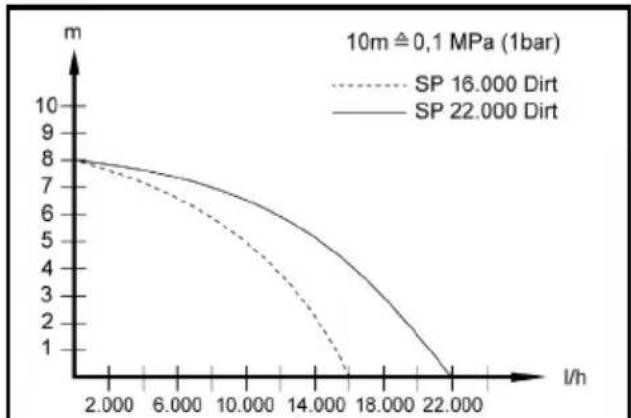

Maksymalny przepływ	22 000 l/h
Maksymalne ciśnienie	0,08 MPa (0,8 bara)
Maksymalna wysokość tłoczenia	8 m
Maksymalna głębokość zanurzenia	7 m
Dopuszczalna temperatura cieczy	5 °C do 35 °C
Maksymalna wielkość cząstek (woda brudna)	30 mm
Minimalny poziom cieczy (tryb ręczny)	50 mm
Wysokość resztkowa cieczy (tryb ręczny)	35 mm
Waga (bez akcesoriów)	6,5 kg
Tryby pracy	Automatyczny (pływak) i ręczny
Automatyczny odpowietrznik	Tak, do samozasysania
Pływak	Regulowana wysokość, ustawienie długości kabla
System podłączenia	Quick-Connect (wtykany) do węży 1", 1¼", 1½", 3/4"
Zawór zwrotny	W zestawie (akcesorium do połączenia G1)
Filtr wstępny	Zintegrowany w stopie dla SP 22000 Dirt
Zakres dostawy	Pompa, końcówka przyłączeniowa, łącznik pompy G1½, połączenie gwintowane G1, pływak, zamek, Quick-Connect, zawór zwrotny (jako akcesorium)
Ochrona przed suchobiegiem	Wyłącznik termiczny wyłącza pompę; praca ręczna musi być monitorowana
Ochrona przed mrozem	Nie używać ani nie przechowywać w temperaturach poniżej zera; całkowicie opróżnić przed przechowywaniem
Konserwacja	Przepłukać czystą wodą po pompowaniu brudnych cieczy; oczyścić obszar ssania w razie zatkania; nie wymaga regularnej konserwacji
Części zamienne i akcesoria	Dostępne na www.kaercher.com
Gwarancja	Obowiązują warunki; skontaktuj się z dealerem lub autoryzowanym serwisem

Często zadawane pytania - SP 22.000 Dirt Kärcher

Do czego można używać pompy Kärcher SP 22.000 Dirt?

Pompa przeznaczona jest do usuwania wody powodziowej z budynków, przepompowywania wody z pojemników, odwadniania studni i szybów oraz pompowania świeżej wody z łodzi. Może obsługiwać wodę z zanieczyszczeniami do 30 mm wielkości cząstek.

Czy mogę pompować olej, słoną wodę lub chemikalia?

Nie, pompy nie wolno używać do cieczy łatwopalnych, wybuchowych ani żrących, tłuszczów, olejów, słonej wody ani ścieków sanitarnych. Dozwolona jest tylko świeża woda z określonym stopniem zanieczyszczenia, woda basenowa z dodatkami lub ług piorący (spłukać po użyciu).

Jak uruchomić pompę?

Podłącz wąż do pompy za pomocą systemu Quick-Connect. Umieść pompę w cieczy, upewniając się, że obszar ssania nie jest zablokowany. Podłącz wtyczkę do sieci. W trybie automatycznym pływak steruje włączaniem/wyłączaniem. W trybie ręcznym pompa pracuje w sposób ciągły; upewnij się, że poziom cieczy wynosi co najmniej 50 mm dla samozasysania.

Jaka jest różnica między trybem automatycznym a ręcznym?

W trybie automatycznym pływak włącza/wyłącza pompę w zależności od poziomu wody. W trybie ręcznym pompa pozostaje włączona w sposób ciągły i może usuwać wodę do wysokości resztkowej 35 mm, ale musi być monitorowana, aby zapobiec suchobiegu.

Jak czyścić i konserwować pompę?

Po przepompowaniu brudnej wody lub wody z dodatkami, przepłucz pompując czystą świeżą wodę. Odłącz zasilanie, zdejmij końcówkę przyłączeniową, oczyść obszar ssania i Quick-Connect, jeśli są brudne. Wytrzyj obudowę miękką szmatką i świeżą wodą. W przeciwnym razie pompa jest bezobsługowa.

Co zrobić, jeśli pompa pracuje, ale nie tłoczy wody?

Najpierw kilkakrotnie odłącz i podłącz wtyczkę sieciową, aby pomóc w odpowietrzeniu, jeśli powietrze jest uwięzione. Oczyść obszar ssania, jeśli jest zatkany. W trybie ręcznym upewnij się, że poziom cieczy wynosi co najmniej 50 mm. Jeśli problem nie ustąpi, sprawdź, czy nie ma zatorów, lub skontaktuj się z serwisem.

Dlaczego pompa nagle się zatrzymuje?

Zabezpieczenie termiczne mogło zadziałać z powodu przegrzania. Odłącz, pozwól pompie ostygnąć, oczyść obszar ssania i unikaj suchego biegu. Sprawdź również bezpieczniki i połączenia elektryczne.

Jaki jest maksymalny rozmiar cząstek, które może obsłużyć pompa?

Pompa SP 22.000 Dirt może obsługiwać wodę z cząstkami o wielkości do 30 mm. W przypadku mniejszych średnic użyj filtra wstępnego, aby zapobiec zatkaniu.

Jak przechowywać pompę na zimę?

Całkowicie opróżnij pompę i akcesoria. Pozwól wyschnąć. Przechowuj w miejscu bez mrozu, nie na zewnątrz. Mróz może uszkodzić pompę, jeśli pozostanie w niej woda.

Gdzie mogę znaleźć części zamienne i akcesoria?

Oryginalne części zamienne i akcesoria są dostępne na stronie www.kaercher.com. Używaj wyłącznie oryginalnych części, aby zapewnić bezpieczną pracę.

INSTRUKCJA OBSŁUGI SP 22.000 Dirt Kärcher

Pomoc pri poruchach 77

Technické udaje 78

Aplikovane(a) narízeni

(EU) 2019/1781

Pomoc pri motnjah 82

Tehnični podatki 82

Optimizacija crpalne količine 83

Izjava EU o skladnosti 83

Splošna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in prilo-zena varnostna navodila ter jih uposte

vajte.

Crpalna količina je toliko vecja:

Zastosowanie zgodne z przyeznaczeniem 83

Stopnie zagrozenia 84

Ochronaśrodowiska 84

Akcesoria i części zamienne 84

Zakres dostawy 84

Gwarancja 84

Opis urządzenia 84

Uruchamianie 85

Eksploatacja 85

Czyszczenie i konserwacja 86

Transport 86

Przechowywanie 87

Usuwanie usterek 87

Dane techniczne 87

Optymalizacja wydajności pompy 88

Deklaracja zgodności UE 88

Wskazówki ogólne

Przed rozpoczęciem użytkowania urządzenia należy przeczytać oryginalną instrukcję obsługi oraz załączone

Wskazówki dotyczące bezpieczeństwa. Postępuj zgodnie z podanymi instrukcjami.

Oba zeszyty przechować do późniejszego wykorzystania lub dla następnego użytkownika.

Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone wyłącznie do stosowania w gospodarstwach domowych.

Zastosowanie zgodne z przeznaczeniem:

• Odwadnianie części budynku w przypadku zalania
• Przepompowywanie i wypompowywanie cieczy ze zbiorników. Pompowanie wody ze studni szybowej
• Wypompowywanie słodkiej wody z łodzi i jachtów. Wskazówki dotyczące działania patrz rozdział Eksploatacja.

Dopuszczalne przetłaczane ciecze

△NIEBEZPIECZEŃSTWO

Zagrożenie życia i niebezpieczeństwo uszkodzenia przy tłoczeniu substancji wybuchowych, łatwopalnych lub nieodpowiednich!

Substancje łatwopalne lub wybuchowe mogą ulec zapłonowi lub eksplodować.

Nieodpowiednie substancje mogą uszkodzić pompę. Nie wolno tłoczyć cieczy ani gazów wybuchowych, łatwopalnych lub żrących (np. paliw, ropy naftowej, rozcieńczalników nitro), nie wolno również tłoczyć tłuszczów, olejów, słonej wody lub ścieków z toalet, a także wody o mniejszej płynności niż woda czysta. Dopuszczalne przetłaczane ciecze:

• Woda słodka do określonego poziomu zanieczyszczenia.

SP 16.000 Dirt:

Woda o stopniu zanieczyszczenia do wielkości cząsteczki 20 mm

SP 22.000 Dirt:

Woda o stopniu zanieczyszczenia do wielkości cząsteczki 30 mm

• Woda z basenów pływackich przy właściwym dozowaniu dodatków.
• Roztwór myjący, np. z nieszczelnych pralek. Następnie należy przepłukać i wyczyścić pompę czystą, słodką wodą, patrz rozdział Płukanie i czyszczenie.
• Temperatura tłoczonych cieczy musi wynosić od 5°C do 35°C .

Niewłaściwe użytkowanie

UWAGA

Niebezpieczeństwo uszkodzenia przy mrozie!

Praca podczas mrozu może spowodować uszkodzenie urządzenia.

Urządzenie, które nie jest całkowicie opróżnione, może zostać uszkodzone na skutek działania mrozu.

Nie eksploatować urządzenia podczas mrozu.

Chronić urządzenie przed mrozem.

UWAGA

Niebezpieczeństwo uszkodzenia podczas pracy ciągłej!

Urządzenie nie jest przeznaczone do nieprzerwanej pracy ciągłej.

Nie należy eksploatować urządzenia w sposób ciągły przez dłuższy czas (np. ciągła praca cyrkulacyjna w stawach) lub jako instalacji stacjonarnej (np. jako urządzenia do odpompowywania ścieków, pompy fontannowej).

Wskazówka

Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi.

Stopnie zagrożenia

△NIEBEZPIECZEŃSTWO

• Wskazówka dotycząca bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń lub do śmierci.

OSTRZEŻENIE

• Wskazówka dotycząca możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE

• Wskazówka dotycząca możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień.

UWAGA

• Wskazówka dotycząca możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej, które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenia dla zdrowia ludzkiego i środowiska naturalnego. Jednakże te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie należy wyrzucać do odpadów z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.com/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia.

Informacje dotyczące części zamiennych można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwrócić się do dystrybutora.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)

Opis urządzenia

Ilustracja: patrz strony z rysunkami Rysunek A

①Uchwyt do noszenia ②Kabel sieciowy z wtyczką ③Automatyczne urządzenie odpowietrzające ④Złącze typu Quick-Connect ⑤Przyłącze pompy G 1½ (przyłącze węża 1", 1¼" i 1½" oraz gwint G 1½) ⑥Króciec przyłączeniowy (gwint G 1½) ⑦Blokada (przełącznik pływakowy) ⑧Regulacja wysokości (przełącznik pływakowy) ⑨Wyłącznik pływakowy ⑩Przyłącze pompy G 1 (przyłącze węża ¾" i 1" oraz gwint G 1) ⑪Zawór zwrotny ⑫Przyłącze gwintowane G 1 (SP 16.000 Dirt) ⑬Filtr wstępny (SP 22.000 Dirt)

• Nie należy do zakresu dostawy.

Uruchamianie

△NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem i odniesienia obrażeń!

Urządzenie zawiera elementy elektryczne i mechaniczne.

Przed montażem, demontażem lub czyszczeniem należy zawsze odłączyć urządzenie od zasilania elektrycznego.

Wskazówki

Im mniejsza długość i większa średnica węża, tym większa wydajność tłoczenia.

Aby uniknąć zatkania pompy, należy zastosować filtr wstępny dla węży o średnicy mniejszej niż 114

Wyposażenie dodatkowe do SP 16000 Dirt

SP 22.000 Dirt zintegrowana z podstawą

Przyłącze pompy wyposażone jest w system wtykowy (Quick-Connect).

Króciec przyłączeniowy z przyłączem pompy G 1 1/2 i przyłącze gwintowane G 1 są dostarczane luzem razem z urządzeniem.

Wskazówki

Do przyłącza pompy G 1½ należy podłączać węże o średnicy 1", 1¼" i 1½".

Aby możliwe było tłoczenie cząstek o zadanej wielkości, należy dobrać odpowiednio dużą średnicę węża i odpowiednio skrócić element przyłączeniowy pompy G 1½ przy rowkach. Większa średnica węża jest również zalecana w przypadku mniejszych ziaren, co umożliwia zwiększenie natężenia przepływu.

Podłączyć wąż do pompy, w razie użycia węża 1", 1 1/4" lub 1 1/2"

1 Przykręcić przyłącze pompy G 1 1/2 do króćca przyłączeniowego.

Rysunek B

2 Wsunąć opaskę zaciskową na wąż. 3 Założyć wąż na przyłącze pompy G 1 1/2 i zamocować go za pomocą opaski zaciskowej. 4 Wsunąć króciec przyłączeniowy w złącze typu Quick-Connect.

Rysunek C

Podłączyć wąż do pompy, w razie użycia węża 3/4" lub 1" (SP 16.000 Dirt):

1 Przyłącze gwintowane G 1 przykręcić do króćca przyłączeniowego. 2 Zamontować specjalne wyposażenie dodatkowe przyłącza pompy G 1 (6.997-359.0 przyłącze pompy G 1 (33,3 mm) razem z zaworem zwrotnym - nie wchodzi w zakres dostawy) na przyłączu gwintowanym G 1:

a Umieść zawór zwrotny na przyłączu gwintowanym G 1 w taki sposób, aby napis "UP" był czytelny. b Nakręcić przyłącze pompy G 1 na przyłącze gwintowane G 1.

3 Wsunąć opaskę zaciskową na wąż. 4 Założyć wąż na przyłącze pompy G 1 i zamocować go za pomocą opaski zaciskowej. 5 Wsunąć króciec przyłączeniowy w złącze typu Quick-Connect.

Rysunek C

Ustawianie / zanurzanie pompy:

1 Włożyć regulator wysokości przyłącznika pływakowego do blokady.

Rysunek D

2 Ustawić pompę bezpiecznie na twardym podłożu w cieczy przeznaczonej do tłoczenia lub zanurzyć ją

za pomocą liny przymocowanej do uchwytu transportowego.

Wskazówka

Obszar zasysania nie może być zablokowany przez zanieczyszczenia. Jeśli podłoże jest błotniste, ustawić pompę na cegłach lub podobnym podłożu. Upewnić się, że pompa jest ustawiona poziomo. Nie przenosić pompy trzymając za kabel lub wąż.

Eksploatacja

△NIEBEZPIECZEŃSTWO

Śmiertelne niebezpieczeństwo porażenia prądem elektrycznym!

W przypadku dotknięcia części znajdujących się pod napięciem występuje zagrożenie życia na skutek porażenia prądem.

Podczas pracy nie dotykać liny przymocowanej do uchwytu ani żadnych przedmiotów mających kontakt z pompowaną cieczą (np. przewodów rurowych zanurzonych w pompowanej cieczy, poręczy) i nie sięgać do pompowanej cieczy.

Automatyczne urządzenia odpowietrzające

1. Gdy poziom cieczy jest niski, ewentualne powietrze zasysane lub znajdujące się w pompie wydostaje się przez automatyczne urządzenie odpowietrzające. Oprócz powietrza może wyciekać także ciecz. Jeśli przy niskim poziomie cieczy pompa ma problemy z zasysaniem, należy kilkakrotnie odłączyć i podłączać wtyczkę sieciową, aby wspomóc proces zasysania.

Rysunek E

Tryb automatyczny

1. Ustawić przełącznik pływakowy za pomocą regulacji wysokości oraz długości kabla.

Wskazówka

Jeżeli pompa pracuje bez nadzoru, zawsze należy ustawić przełącznik pływakowy w górnym położeniu, aby zapewnić niezawodne wyłączenie pompy.

Rysunek F

Wskazówka

Jeżeli pompa jest ustawiona w najniższym położeniu, ustawić długość kabla między przyłącznikiem pływakowym a blokadą na 2,5 cm, patrz oznaczenia na kablu.

Rysunek G

1. Włożyć wtyczkę sieciową do gniazdka.

Wskazówka

W trybie automatycznym przyłącznik pływakowy automatycznie steruje procesem pompowania.

Pompa włącza się, gdy tylko przyłącznik pływakowy osiągnie wysokość włączania na skutek wzrastającego poziomu cieczy.

Pompa wyłącza się w momencie, gdy przyłącznik pływakowy osiągnie poziom wyłączania na skutek obniżenia poziomu cieczy.

Należy zagwarantować swobodę ruchu przyłącznika pływakowego.

Długość kabla między przyłącznikiem pływakowym a blokadą musi wynosić co najmniej 2,5 cm.

Wysokość włączania / wysokość wyłączania (przełącznik pływakowy w najniższej pozycji):

Min. / Maks. SP 1	6.000 Dirt SP 22.0	00 Dirt
Wysokość wączania w cm*	18 / 21 20 / 24
Wysokość wymi­czania w cm*	4 / 12 6 / 15

Wysokość włączania / wysokość wyłączania (przełącznik pływakowy w najwyższym położeniu):

Min. / Maks. SP 16.000 Dirt SP 22.000 Dirt

Wysokość wączania w cm*28 / 31 33 / 36

Wysokość wymi­czania w cm*14 / 22 19 / 27

• Wysokości przyłącznika są różne w zależności od położenia przyłącznika pływakowego i długości kabla między przyłącznikiem pływakowym a blokadą. Zaleca się zachowanie ustawionej wstępnie długości kabla.

Praca w trybie ręcznym

Wskazówka

W trybie ręcznym pompa pozostaje cały czas włączona. Aby pompa w trybie ręcznym mogła samoczynnie zassać, poziom cieczy musi wynosić co najmniej 60 mm (SP 16 000 Dirt) lub 50 mm (SP 22 000 Dirt). Pompa może pompować do wysokości cieczy resztkowej 25 mm (SP 16.000 Dirt) lub 35 mm (SP 22.000 Dirt). Podany poziom cieczy resztkowej jest osiągany tylko w trybie ręcznym.

Należy zagwarantować swobodę ruchu przycisku pływakowego.

1. Zamocować w blokadzie przycisk pływakowy skierowany do góry.

Rysunek H

UWAGA

Niebezpieczeństwo uszkodzenia w razie pracy na sucho!

Praca na sucho prowadzi do zwiększonego zużycia pompy.

Nie należy pozostawiać pompy bez nadzoru podczas pracy w trybie ręcznym.

W razie pracy na sucho natychmiast wyjąć wtyczkę sieciową z gniazdka.

1. Podłączyć wtyczkę sieciową do gniazdka.

Zakończenie pracy

1. Odłączyć wtyczkę od gniazdka. Urządzenie zatrzyma się.

UWAGA

Niebezpieczeństwo uszkodzenia!

Niebezpieczeństwo uszkodzenia z powodu zaschniętych zanieczyszczeń lub dodatków. Płukać i czyścić urządzenie natychmiast po każdym użyciu. 2. Jeśli pompowana była brudna ciecz lub ciecz z dodatkami, natychmiast po zakończeniu pracy przepłukać i wyczyścić urządzenie, patrz rozdział Płukanie i czyszczenie. 3. Opróżnić urządzenie oraz akcesoria i pozostawić do wyschnięcia.

Czyszczenie i konserwacja

△NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem i odniesienia obrażeń!

Urządzenie zawiera elementy elektryczne i mechaniczne.

Dzieci nie mogą przeprowadzać czyszczenia ani konserwacji.

Płukanie i czyszczenie

UWAGA

Niebezpieczeństwo uszkodzenia!

Niebezpieczeństwo uszkodzenia z powodu zaschniętych zanieczyszczeń lub dodatków.

Płukać i czyścić urządzenie natychmiast po każdym użyciu.

1 W przypadku tłoczenia brudnej cieczy lub cieczy z dodatkami, urządzenie należy następnie przepłukać: Urządzenie przepłukać tłocząc czystą, świeżą wodę bez dodatków do momentu, aż wszystkie zanieczyszczenia i dodatki zostaną z niego wypłukane.

△NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem i odniesienia obrażeń!

Urządzenie zawiera elementy elektryczne i mechaniczne.

Przed montażem, demontażem lub czyszczeniem należy zawsze odłączyć urządzenie od zasilania elektrycznego.

2 Odłączyć wtyczkę od gniazdka. 3 Nacisnąć przycisk Quick-Connect i zdjąć króciec przyłączeniowy. Rysunek C 4 W razie potrzeby usunąć pozostałości z węża i złącza Quick-Connect. 5 Wyczyścić urządzenie z zewnątrz miękką, czystą szmatką i czystą, słodką wodą. 6 Opróżnić urządzenie oraz akcesoria i pozostawić do wyschnięcia.

Konserwacja

Urządzenie jest bezobsługowe.

Transport

Transport ręczny

OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń w wyniku potknięcia!

Występuje niebezpieczeństwo odniesienia obrażeń w wyniku potknięcia się o luźne kable i węże.

Podczas przenoszenia urządzenia należy uważać na kable i węże.

1. Urządzenie podnosić i przenosić trzymając za uchwyt.

Transport w pojazdach

OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń, niebezpieczeństwo uszkodzenia!

Podczas transportu zwrócić uwagę na masę urządzenia.

Urządzenie należy przechowywać lub zabezpieczyć zgodnie z obowiązującymi wytycznymi, aby nie ześlizgnęło się ani nie zostało rzucone podczas transportu.

1. Na czas transportu w pojazdach należy zabezpieczyć urządzenie przed ślizganiem się i przechylaniem zgodnie z obowiązującymi przepisami.

Przechowywanie

UWAGA

Niebezpieczeństwo uszkodzenia przez mróz!

Urządzenie, które nie jest całkowicie opróżnione, może zostać uszkodzone przez mróz.

Całkowicie opróżnić urządzenie i akcesoria przed przechowywaniem.

Chronić urządzenie przed mrozem.

Przechowywać urządzenie w miejscu zabezpieczonym przed mrozem i nie na zewnątrz.

▲ OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń lub uszkodzenia!

Na pochyłych powierzchniach urządzenie może się przewrócić.

Podczas przechowywania uwzględnić masę urządzenia.

1. Całkowicie opróżnić pompę i akcesoria.
2. Pozostawić pompę i akcesoria do wyschnięcia.
3. Pompę przechowywać w miejscu zabezpieczonym przed mrozem.

Usuwanie usterek

Zakłócenia mają zwykle proste przyczyny, które użytkownik może usunąć sam, korzystając z poniższego przeglądu. W razie wątpliwości lub nie wymienionych tutaj awarii należy się zwrócić do autoryzowanego serwisu.

Błąd	Przyczyna	Sposob usuniecia
Pompa pracuje, ale nie tloczy	W pompie znajduje siegowietrze.	1. Kilkakrotnie odłuczyc wtyczkę sieciowa od gniażdka i ponownie podłuczyc,ź do za-sania cieczy.
	Obszar zasysania jest zapchany.	1. Wymiąnac wtyczkę sieciowa z gniażdka.2. Wyczyscić obszar zasysania.
	Poziom cieczy w trybie ręcznym jest za niski.	1. Jeźeli to sąwiwo, zanurzyc pompę glębiej w tloczonej cieczy, patrz rozdziel Ekspl-o-ataja.
Pompa nie uruchamia są lub nagle zatrzymuje są w czasie pracy	Dopławw przydu jest przerwany.	1. Sprawdzić bezpieczniki i polaczenia elektryczne.
	Termiczny wymiącznik ochronny wymiączyl pompę z powodu przyegrzania.	1. Wymiąnac wtyczkę sieciowa z gniażdka.2. Schl odzić pompę.3. Usznac cząsteczki brudu z obszaru zasy-sania.4. Wyczyscić obszar zasysania.5. Unikać pranky pompy na sucho.
	Czȩsteczki brudu blokuji obszar zasysa-nia.	1. Wymiąnac wtyczkę sieciowa z gniażdka.2. Wyczyscić obszar zasysania.
Spada wy)dajnosć pompy	Obszar zasysania jest zapchany.	1. Wymiąnac wtyczkę sieciowa z gniażdka.2. Wyczyscić obszar zasysania.
Za mała wy)dajnosć tlo-czenia	Przekroczenia zostafa maksymalna wy-sokość tloczenia.Średnica i dlugość węga zostałyagicdo-brane.	1. Przestrzegać maksymalnej wysokość tlo-czenia, patrz rozdziel Dane techniczne.2. W razie potrzeby wybraćwciejsza srednice wȩza lub mniejsza dlugość wȩza, patrz rozbiazl Optymalizacja wydajnosć pompy.
Nie można otworzyć lub zamknąc Quick-Connect	System zȩczek jest zabrudzony.	1. Wymontowej zatrzesk.2. Wyczyscić zatrzesk.3. Zamontowej zatrzesk.

Dane techniczne

		SP16.000Dirt	SP22.000Dirt
Wydajnosć urzadzenia
Napiȩcie sieciowe V 230-240 230-240
Częstotliwość sieciowa	Hz	50	50
Moc znamionowa	W	550	750
Maks. ilość przytełacznejcieczny	I/h	16.000	22.000
Ciȩnsenie (maks.)	MPa(bar)	0,08(0,8)	0,08(0,8)

		SP16.000Dirt	SP22.000Dirt
Wysokość tłowcenia(maks.)	m	8	8
Głowokość zanurzenia(maks.)	m	7	7
Dop. temp pompowanejcieczy	°C	5...35 5...35
Wielokość cząsteczek(maks.) w dopuszczalnychcieczach transportujycch	mm	20 30
	SP16.000Dirt	SP22.000Dirt
Minimalny poziom cieczy (tryb ręczny)	mm 60 50

Poziom cieczy resztkowej mm 25 35

Ciężar (bez akcesoriów) kg 4,9 6,5

Zmiany techniczne zastrzeżone.

Wydajność pompy jest tym większa:

• im niższa jest wysokość tłoczenia.
• im większa jest średnica zastosowanego węża.
• im krótszy jest zastosowany wąż.
• im mniejsze straty ciśnienia powodują podłączone akcesoria.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym zasadniczym wymogom dyrektyw UE dotyczącym bezpieczeństwa i zdrowia. Wszelkie niedozwolone z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: Pompa

Typ: 1.645-xxx

Obowiązujące dyrektywy UE

2014/35/UE

2014/30/UE

2011/65/UE

2009/125/WE

Zastosowane rozporządzenie(a)

(UE) 2019/1781

Zastosowane normy zharmonizowane

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

ENIEC63000:2018

Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu.

H.Jenner

Uwagi ogólne. 93

Pomoc przy awariach 96

Dane techniczne. 97

Uwagi ogólne

Przed pierwszym użyciem urządzenia przeczytaj tę oryginalną instrukcję obsługi oraz załączone wskazówki bezpieczeństwa. Postępuj

Podpisane osoby działają z upoważnienia i z pełnomocnictwem zarządu spółki.

Optymalizacja ilości dostawy

Optymalizacja przepływu ilości 106

Deklaracja zgodności UE 106

Uwagi ogólne

Przed pierwszym użyciem przeczytaj oryginalną instrukcję obsługi i załączone instrukcje bezpieczeństwa. Postępuj

zgodnie z nimi.

Sačuvajte obe knjižice za buduću upotrebu ili sledeće vlasnike.

Namenska upotreba

Uređaj koristite isključivo za privatno domaćinstvo.

Namenska upotreba:

• ispuštanje vode u delovima objekata prilikom poplava
• prepumpavanje i ispumpavanje rezervoara
• uzimanje vode iz bunara i šahtova
• pumpanje slatke vode iz brodova i jahti

Za napomene o načinu rada pogledajte poglavlje Rad.

Dozvoljene radne tečnosti

OPASNOST

Opasnost po život i oštećenja pri transportu eksplozivnih, zapaljivih odn. neodgovarajućih materija!

Zapaljive odn. eksplozivne materije mogu da se zapale odn. eksplodiraju.

Vides aizsardziba 117

Piederumi un rezerves dalas. 117

Piegades komplekts 117

Garantija. 117

Ierīces apraksts 117

Naudojimo pradžia 122

Eksploatavimas 122
