SP 22.000 Dirt - Pumper Kärcher - Gratis brugsanvisning og manual

Produkttype	Nedsænkningspumpe til rent vand (også til snavset vand)
Model	SP 22.000 Dirt
Mærke	Kärcher
Anvendelsesformål	Fjernelse af vand fra oversvømmede rum, overførsel af vand fra beholdere, dræning af brønde, pumpning af ferskvand fra både
Tilladte pumpemedier	Ferskvand med snavs op til 30 mm partikelstørrelse, svømmebassinvand med tilsætningsstoffer, vaskevand (skyl efter brug)
Forbudte væsker	Brandfarlige, eksplosive, ætsende væsker, fedt, olie, saltvand, sanitært spildevand
Netspænding	230–240 V
Netfrekvens	50 Hz
Nominel effekt	750 W
Maksimal gennemstrømning	22.000 l/h
Maksimalt tryk	0.08 MPa (0.8 bar)
Maksimal leveringshøjde	8 m
Maksimal nedsænkningsdybde	7 m
Tilladt pumpemedietemperatur	5 °C til 35 °C
Maksimal partikelstørrelse (snavset vand)	30 mm
Minimum væskeniveau (manuel tilstand)	50 mm
Restvæskehøjde (manuel tilstand)	35 mm
Vægt (uden tilbehør)	6.5 kg
Driftstilstande	Automatisk (flydekontakt) og manuel
Automatisk udluftningsanordning	Ja, til selvansning
Flydekontakt	Justerbar højde, kabellængdeindstilling
Tilslutningssystem	Quick-Connect (push-fit) til slanger 1", 1¼", 1½", 3/4"
Kontraventil	Medfølger (tilbehør til G1 tilslutning)
Forfilter	Integreret i foden til SP 22000 Dirt
Leveringsomfang	Pumpe, tilslutningsdyse, G1½ pumpeforbindelsesstykke, G1 gevindforbindelse, flydekontakt, lås, Quick-Connect, kontraventil (som tilbehør)
Tørløbsbeskyttelse	Termostat slukker pumpen; manuel drift skal overvåges
Frostbeskyttelse	Må ikke anvendes eller opbevares under frost; tøm helt før opbevaring
Vedligeholdelse	Skyl med rent vand efter pumpning af snavsede væsker; rengør sugeområdet hvis tilstoppet; ingen regelmæssig vedligeholdelse nødvendig
Reservedele og tilbehør	Tilgængelig på www.kaercher.com
Garanti	Vilkår gælder; kontakt forhandler eller autoriseret service

Ofte stillede spørgsmål - SP 22.000 Dirt Kärcher

Hvad kan Kärcher SP 22.000 Dirt pumpen bruges til?

Pumpen er designet til at fjerne oversvømmelsesvand fra bygninger, overføre vand fra beholdere, dræne brønde og skakter og pumpe ferskvand fra både. Den kan håndtere vand med snavs op til 30 mm partikelstørrelse.

Kan jeg pumpe olie, saltvand eller kemikalier?

Nej, pumpen må ikke bruges til brandfarlige, eksplosive eller ætsende væsker, fedt, olie, saltvand eller sanitært spildevand. Kun ferskvand med en vis grad af snavs, svømmebassinvand med tilsætningsstoffer eller vaskevand (skyl efter brug) er tilladt.

Hvordan starter jeg pumpen?

Tilslut slangen til pumpen ved hjælp af Quick-Connect-systemet. Placer pumpen i væsken, og sørg for at sugeområdet ikke er blokeret. Sæt stikket i stikkontakten. I automatisk tilstand styrer flydekontakten start/stop. I manuel tilstand kører pumpen kontinuerligt; sørg for mindst 50 mm væskeniveau for selvansning.

Hvad er forskellen mellem automatisk og manuel tilstand?

I automatisk tilstand tænder/slukker flydekontakten pumpen baseret på vandstanden. I manuel tilstand kører pumpen uafbrudt og kan fjerne vand ned til 35 mm resthøjde, men skal overvåges for at forhindre tørløb.

Hvordan rengør og vedligeholder jeg pumpen?

Efter pumpning af snavset eller tilsætningsholdigt vand skylles ved at pumpe rent ferskvand. Afbryd strømmen, fjern tilslutningsdysen, rengør sugeområdet og Quick-Connect, hvis det er snavset. Aftør ydersiden med en blød klud og rent vand. Pumpen er ellers vedligeholdelsesfri.

Hvad skal jeg gøre, hvis pumpen kører, men ikke leverer vand?

Først, tag stikket ud og sæt det i igen gentagne gange for at hjælpe med at fjerne luft, hvis der er luft i pumpen. Rengør sugeområdet, hvis det er tilstoppet. I manuel tilstand skal du sikre, at væskeniveauet er mindst 50 mm. Hvis problemet fortsætter, skal du kontrollere for blokeringer eller kontakte service.

Hvorfor stopper pumpen pludselig?

Termobeskyttelsen kan være udløst på grund af overophedning. Tag stikket ud, lad pumpen køle af, rengør sugeområdet, og undgå tørløb. Kontroller også sikringer og elektriske forbindelser.

Hvad er den maksimale partikelstørrelse, pumpen kan håndtere?

SP 22.000 Dirt kan håndtere vand med partikler op til 30 mm i størrelse. For mindre diametre skal du bruge et forfilter for at forhindre tilstopning.

Hvordan opbevarer jeg pumpen om vinteren?

Tøm pumpen og tilbehøret helt. Lad det tørre. Opbevar på et frostfrit sted, ikke udendørs. Frost kan beskadige pumpen, hvis der er vand tilbage indeni.

Hvor kan jeg finde reservedele og tilbehør?

Originale reservedele og tilbehør fås på www.kaercher.com. Brug kun originale dele for at sikre sikker drift.

BRUGSANVISNING SP 22.000 Dirt Kärcher

Generelle henvisninger 37

Bestemmelsesmæssig anvendelse 37

Faregrader 38

Miljøbeskyttelse 38

Tilbehør og reservedele 38

Leveringsomfang 38

Garanti 38

Generelle henvisninger

Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger, inden maskinen tages i brug første gang. Betjen maskinen i overensstemmelse hermed.

Opbevar begge hæfter til senere brug eller til kommende brugere.

Opbevar begge hæfter til senere brug eller til kommende brugere.

Apparatet må kun anvendes i en privat husholdning.

Apparatet må kun anvendes i en privathusholdning.

Oplysninger om funktionsmåden findes i kapitlet Drift.

Oplysninger om funktionsmåden findes i kapitlet Drift.

Tilladte transportvæsker

△FARE

Brandfarlige eller eksplosive stoffer kan antændes eller eksplodere.

Uegnede stoffer kan beskadige pumpen.

Transporter ikke eksplosive, brandfarlige eller ætsende væsker eller gasser (f.eks. brændstoffer, petroleum, nitrofortynder) eller fedt, olie, saltvand eller spildevand fra toiletanlæg eller vand, der har en lavere flydeevne end rent vand.

Tilladte transportvæsker:

• Ferskvand til en vis kontamineringsgrad.

SP 16.000 Dirt:

Vand med en kontamineringsgrad med en partikelstørrelse på op til 20mm

SP 22.000 Dirt:

Vand med en kontamineringsgrad med en partikelstørrelse på op til 30mm

Vand i svømmehaller ved korrekt dosering af additiverne. Vaskelud, f.eks. fra udløbne vaskemaskiner. Skyl derefter pumpen med rent ferskvand, og rengør den, se kapitlet Skylning og rengøring. - Transportvæskernes temperatur skal være mellem 5° C og 35° C.

Uhensigtsmæssig anvendelse

BEMÆRK

Fare for beskadigelse på grund af frost!

Drift under frost kan beskadige maskinen.

En maskine, der er tømt helt, kan blive ødelagt på grund af frost.

Anvend ikke maskinen under frost.

Beskyt maskinen mod frost.

BEMÆRK

Maskinen er ikke egnet til uafbrudt kontinuerlig drift.

Brug ikke maskinen uafbrudt over en længere periode (f.eks. kontinuerlig cirkulationsdrift i damme) eller som en stationær installation (f.eks. som løfteanlæg, springvandspumpe).

Bemærk

Producenten hæfter ikke for eventuelle skader, der forårsages af uhensigtsmæssig anvendelse eller forkert betjening.

Faregrader

FARE

• Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

• Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

FORSIGTIG

• Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMÆRK

• Henviser til en mulig farlig situation, der kan medføre materielle skader.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Garanti

I de enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskaber. Eventuelle fejl på maski-

nen udbedres gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservicecenter medbringende kvittering for købet. (Se adressen på bagsiden)

Maskinbeskrivelse

Fig., se grafiksider

Figur A

1 Bæregreb 2 Nettilslutningskabel med stik ③ Automatisk udluftningsanordning 4 Quick-Connect ⑤ Pumpetilslutningsstykke G1½ (1", 1¼" og 1½" slangetilslutning og G1½-gevind) 6 Tilslutningsstuds (G1½-gevind) ⑦ Las (svømmerafbryder) 8 Højdejustering (svømmerafbryder) 9 Svømmerafbryder Pumpetilslutningsstykke G1 (3/4" og 1" slangetilslutning og G1-gevind) ①*Kontraventil 12G 1 - Gevindforbindelse (SP 16.000 Dirt) 13Forfilter (SP 22.000 Dirt)

• ikke inkluderet i leverancen.

Ibrugtagning

△FARE

Fare for elektrisk stød og kvæstelser!

Maskinen indeholder elektriske og mekaniske komponenter.

Afbryd altid maskinen fra strømforsyningen, før du monterer, afmonterer eller rengør den.

Obs

Jo kortere slangelængde og jo større slangediameter er, desto højere er transportkapaciteten.

Anvend et forfilter ved slangediametre under 1¼" for at undgå tilstopninger af pumpen.

SP 16.000 Dirt specialtilbehør SP 22.000 Dirt integreret i foden

Pumpetilslutningen er udstyret med et stiksystem (Quick-Connect).

Tilslutningsstudsen med pumpetilslutningsstykket G 1 1/2 og G 1-gevindtilslutningen er vedlagt maskinen uden at være monteret.

Bemærk

Slanger med en diameter på 1", 1 1/4 og 1 1/2 kan tilsluttes pumpetilslutningsstykket G 1 1/2.

For at den ønskede kornstørrelse kan transporteres, skal der vælges en tilstrækkelig stor slangediameter, og pumpetilslutningsstykket G 1 1/2 skal tilsvarende afkortes ved rillerne. Også ved mindre kornstørrelser anbefales en større slangediameter for at muliggøre en høj gennemstrømningsmængde.

Tilslut slangen til pumpen, når du bruger en 1", 1 1/4" eller 1 1/2" slange:

1. Skru pumpetilslutningsstykket G1½ på tilslutningsstudsen.

Figur B

2. Skub slangeklemmen på slangen. 3. Skub slangen på pumpetilslutningsstykket G1½, og fastgør den med en slangeklemme. 4. Skub tilslutningsstykket ind i Quick-Connect.

Figur C

Tilslut slangen til pumpen, når der anvendes en 3/4" eller 1" slange (SP 16.000 Dirt):

1. Skru G1-gevindtilslutningen på tilslutningsstudsen. 2. Montér specialtilbehøret pumpetilslutningsstykke G1 (6.997-359.0 pumpetilslutningsstykke G1 (33,3 mm) inkl. kontraventil - inkluderet i leverancen) på G1-gevindtilslutningen:

a. Læg kontraventilen på G1-gevindtilslutningen, så skriften "UP" kan læses.

b. Skru pumpetilslutningsstykket G1 til G1-gevindtilslutningen.

3. Skub slangeklemmen på slangen. 4. Skub slangen på pumpetilslutningsstykket G1, og fastgør den med en slangeklemme. 5. Skub tilslutningsstykket ind i Quick-Connect.

Figur C

Opstilling/nedsænkning af pumpen:

1. Sæt svømmeafbryderens højdejustering i låsen.

Figur D

2. Opstil pumpen stabilt på fast undergrund i pumpevæsken, eller nedsænk den med en wire, der er fastgjort på bærehåndtaget.

Bemærk

Sugeområdet må ikke blokeres af urenheder. Stil pumpen på en mursten eller lignende, hvis undergrunden er mudret. Sørg for, at pumpen står vandret. Bær ikke pumpen i kablet eller slangen.

Drift

ADVARSEL

Livsfare på grund af elektrisk stød!

Hvis spændingsførende dele berøres, er der livsfare på grund af elektrisk stød.

Under driften må du ikke berøre wiren, der er fastgjort på bærehåndtaget, eller genstande, der er i kontakt med transportvæsken (f.eks. rørledninger, der rager ind i transportvæsken, gelændere), og grib ikke ind i transportvæsken.

Automatisk udluftningsanordning

1. Ved lavt væskeniveau undviger eventuelt opsuget luft eller eksisterende luft i pumpen via den automatiske udluftningsanordning. Ud over luft kan der også komme væske ud.

Hvis pumpen har problemer med indsugning ved lavt væskeniveau, skal du trække stikket ud af stikkontakten og sætte det i igen for at forbedre indsugningen.

Figur E

Automatisk drift

1. Juster svømmerafbryderen via højdejusteringen og kabellængden.

Bemærk

Hvis pumpen betjenes uden opsyn, skal du altid indstille svømmerafbryderen til den øverste position for at sikre pålidelig frakobling af pumpen.

Figur F

Bemærk

Hvis svømmerafbryderen indstilles på den nederste position, indstilles kabellængden mellem svømmerafbryder og lås på 2,5 cm, se markeringer på kablet.

Figur G

I automatisk drift styrer svømmerafbryderen pumpningen automatisk.

Pumpen tænder, så snart svømmerafbryderen har nået tilkoblingshøjden på grund af det stigende væskeniveau.

Pumpen slukker, så snart svømmerafbryderen har nået frakoblingshøjden på grund af det faldende væskeniveau.

Svømmerafbryderens bevægelsesfrihed skal være sikret.

Kabellængden mellem svømmerafbryderen og låsen skal være mindst 2,5 cm.

Tilkoblingshøjde/frakoblingshøjde (svømmerafbryder i nederste position):

Min./maks. SP 16	000 Dirt SP 22.00	0 Dirt
Tilkoblingshøjde cm*	18/21 20/24
Frakoblingshøjde cm*	4/12 6/15

Tilkoblingshøjde/frakoblingshøjde (svømmerafbryder i øverste position):

Min./maks. SP 16	000 Dirt SP 22.00	0 Dirt
Tilkoblingshøjde cm*	28/31 33/36
Frokoblingshøjde cm*	14/22 19/27

• Koblingshøjderne varierer afhængigt af positionen af svømmerafbryderen og kabellængden mellem svømmerafbryderen og låsen. Vi anbefaler at bevare den indstillede kabellængde.

Manuel drift

Bemærk

I manuel drift forbliver pumpen tændt permanent. For at pumpen suger automatisk under manuel drift, skal væskeniveauet være mindst 60 mm (SP 16.000 Dirt) eller 50 mm (SP 22.000 Dirt). Pumpen kan pumpe op til en restvæskehøjde på 25 mm (SP 16.000 Dirt) eller 35 mm (SP 22.000 Dirt). Det angivne restvæskeniveau nås kun ved manuel betjening.

Svømmerafbryderens bevægelsesfrihed skal være sikret.

1. Fastgør svømmerafbryderen i låsen, så den peger opad.

Figur H

BEMÆRK

Tag omgående netstikket ud af stikdåsen ved fejl.

Afslutning af driften

Fare for beskadigelse på grund af indtørrede tilsmudninger eller tilsætningsstoffer.

1. Hvis der er blevet transporteret væske, der er forurenet eller tilsat tilsætningsstoffer, skal maskinen skylles og rengøres umiddelbart efter afslutningen af driften, se kapitlet Skylning og rengøring.
2. Tøm maskinen og tilbehøret, og lad dem tørre.

Maskinen indeholder elektriske og mekaniske komponenter.

Rengøring og brugervedligeholdelse må ikke udføres af børn.

Skylning og rengøring

BEMÆRK

Fare for beskadigelse!

Fare for beskadigelse på grund af indtørrede tilsmudninger eller tilsætningsstoffer.

1 Hvis der er blevet transporteret væske, der er tilsmudset eller tilsat tilsætningsstoffer, skal maskinen derefter skylles: Pump ferskvand uden tilsætningsstoffer med maskinen, indtil alle tilsmudninger eller tilsætningsstoffer er skyllet ud af maskinen.

△FARE

Fare for elektrisk stød og kvæstelser! Maskinen indeholder elektriske og mekaniske komponenter. Afbryd altid maskinen fra strømforsyningen, før du monterer, afmonterer eller rengør den. 2 Træk netstikket ud af stikkontakten. 3 Tryk på knappen for Quick-Connect, og træk tilslutningsstudsen af.

Figur C

4 Fjern eventuelle rester fra slangen på Quick-Connect. 5 Rengør maskinen udvendigt med en blød, ren klud og rent ferskvand. 6 Tøm maskinen og tilbehøret, og lad dem tørre.

Vedligeholdelse

Maskinen er vedligeholdelsesfri.

Fejl Årsag Afhjælpning
Pumpen kører, men transporterer ikke	Der er luft i pumpen. 1. Træk netstikket ud og isæt det flere gange i stikkontakten, indtil der suges væske op.
	Indsugningsområdet er tilstoppet. 1. Træk netstikket ud af stikkontakten. 2. Rengør indsugningsområdet.
	Væskeniveaulet er for lavt i manuel drift. 1. Dyk pumpen lidt længere ned i trans-portvæsken, se kapitlet Drift.
Pumpen starter ikke eller standser pludseligt un-der driften	Strømforsyningen er afbrudt. 1. Kontrolle sikringerne og de elektriske for-bindelser.
	Termosikkerhedsafbryderen har frakob-let pumpen på grund af overophedning. 1. Træk netstikket ud af stikkontakten. 2. Lad pumpen afkøle. 3. Fjern smudspartikler i indsugningsområ-det. 4. Rengør indsugningsområdet. 5. Forhindr pumpens tørløb.
	Smudspartikler blokerer indsugningsom-rådet. 1. Træk netstikket ud af stikkontakten. 2. Rengør indsugningsområdet.
Transportkapaciteten bli-ver/GLR	Indsugningsområdet er tilstoppet. 1. Træk netstikket ud af stikkontakten. 2. Rengør indsugningsområdet.

Transport

Manuel transport

△FORSIGTIG

Fare for kvæstelser, fordi man snubler!

Vær opmærksom på kabler og slanger, når du flytter maskinen.

Vær opmærksom på maskinens vægt ved transporten. Opbevar eller fastgør maskinen i overensstemmelse med gældende forskrifter, så den ikke kan glide eller kastes rundt under transport.

1. Ved transport i køretøjer skal maskinen sikres mod at glide eller vælte iht. til de gældende retningslinjer.

Opbevaring

BEMÆRK

Fare for beskadigelse på grund af frost!

En maskine, der ikke er tømt helt, kan ødelægges på grund af frost.

Tøm maskine og tilbehør helt, før du opbevarer dem. Beskyt maskinen mod frost.

Opbevar maskinen et frostfrit sted og ikke udendørs.

△FORSIGTIG

Vær opmærksom på maskinens vægt ved opbevaring.

1. Tøm pumpen og tilbehøret helt.
2. Lad pumpen og tilbehøret tørre.
3. Opbevar pumpen på et frostfrit sted.

Hjælp ved fejl

Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autoriserede kundeservice.

Fejl Årsag Afhjælpning
Transportkapaciteten er for lav	Den maksimale transporthøjde er over-skredet. Slangediamateren og slangelændgen er valgt forkert.	1. Overhold den maksimale transporthøjde, se kapitlet Tekniske data.2. Vælg eventuelt en større slangediameter erller en kortere slangelændge, se kapitlet Optimering af transportmændgen.
Quick-Connect kan ikke abnes eller lukkes	Stiksystemet er snavset. 1. Fjern klipsen.	2. Rengør klipsen.3. Monter klipsen.

Tekniske data

		SP16.000Dirt	SP22.000Dirt
Effektdata maskine
Netspænding V 230-240 230-240
Netfrekvens Hz 50 50
Nominel effekt W 550	750

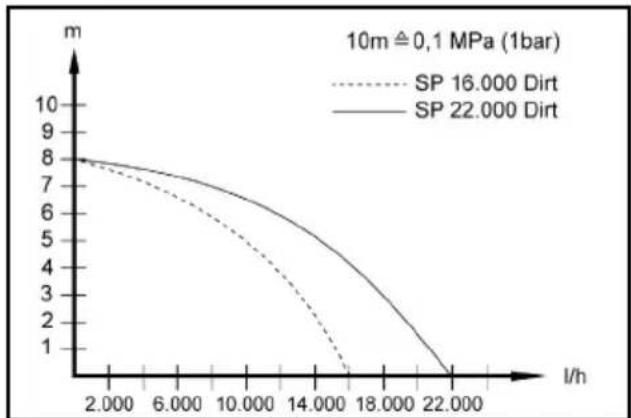

Transportmængde maks.	I/h	16.000	22.000
Tryk (maks.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Transporthøjde (maks.)	m	8	8
Neddykningsdybde(maks.)	m	7	7
Till. temp. pumpevæske	°C	5...35	5...35
Partikelstørrelse (maks.)for de tilladte transportvæsker	mm	20 30
Minimumvæskehøjde(manuel tilstand)	mm	60 50
Restvæskeniveau	mm	25 35
Vægt (eden tilbehør)	kg	4,9	6,5

Der tages forbehold for tekniske ændringer.

Optimering af transportmængden

• jo lavere transporthøjden er.
• jo større diameteren på den anvendte slange er.
• jo kortere den anvendte slange er.
• jo mindre tryktab det tilsluttede tilbehør forårsager.

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister dette certifikat sin gyldighed.

Produkt: Pumpe

Type: 1.645-xxx

Anvendt(e) forordning(er)

(EU) 2019/1781

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000:2018

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Tillatte transportvæsker

ADVARSEL

Tillatte transportvæsker:

Drift ved frost kan skade apparatet.

Apparatet er ikke egnet for uavbrutt, kontinuerlig drift.

Kontroller at indholdet i pakken er komplet, når du pakker ud. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Garanti

2 Skub slangeklemmen på slangen. 3 Skub slangen på pumpekoblingsstykket G 1 1/2 og fastgør den med en slangeklemme.

Under drift må du ikke berøre ståltauet, der er fastgjort til bærehåndtaget, eller genstande, der er i kontakt med transportvæsken (f.eks. rørledninger, der stikker ud af transportvæsken, rækværk), og du må ikke gribe ned i transportvæsken.

Automatisk ventilationsanordning

1. Ved lavere væskeniveau slippes eventuel indsugningsluft eller pumpe luft ud via den automatiske ventilationsanordning. Ud over luft kan der også sive væske ud.

Pumpen kobles ud, så snart det synkende væskeniveau får flottørbryteren til at nå udkoblingshøjde.

Tørkørsel fører til øget slid på pumpen.
