Gaminio tipas	Švaraus vandens panardinamasis siurblys nešvariam vandeniui
Modelis	SP 22.000 Dirt
Prekės ženklas	Kärcher
Paskirtis	Vandens pašalinimas iš užlietų patalpų, vandens perkėlimas iš talpyklų, šulinių drenažas, gėlo vandens siurbimas iš valčių
Leidžiami siurbiami skysčiai	Gėlas vanduo su nešvarumais iki 30 mm dalelių dydžio, baseino vanduo su priedais, plovimo šarmas (išskalauti po naudojimo)
Draudžiami skysčiai	Degios, sprogios, ėsdinančios skysčiai, riebalai, alyvos, sūrus vanduo, sanitarinės nuotekos
Maitinimo įtampa	230–240 V
Maitinimo dažnis	50 Hz
Vardinė galia	750 W
Maksimalus srautas	22,000 l/h
Maksimalus slėgis	0.08 MPa (0.8 bar)
Maksimalus pakėlimo aukštis	8 m
Maksimalus panardinimo gylis	7 m
Leidžiama siurbiamo skysčio temperatūra	5 °C iki 35 °C
Maksimalus dalelių dydis (nešvarus vanduo)	30 mm
Minimalus skysčio lygis (rankinis režimas)	50 mm
Liekamasis skysčio aukštis (rankinis režimas)	35 mm
Svoris (be priedų)	6.5 kg
Veikimo režimai	Automatinis (plūdinis jungiklis) ir rankinis
Automatinis oro išleidimo įtaisas	Taip, savaiminiam užpildymui
Plūdinis jungiklis	Reguliuojamas aukštis, kabelio ilgio nustatymas
Sujungimo sistema	Quick-Connect (spaudžiamoji) žarnoms 1", 1¼", 1½", 3/4"
Atbulinis vožtuvas	Pridedamas (priedas G1 jungčiai)
Išankstinis filtras	Integruotas kojoje SP 22000 Dirt
Pristatymo komplektas	Siurblys, jungiamasis antgalis, G1½ siurblio jungties dalis, G1 srieginė jungtis, plūdinis jungiklis, užraktas, Quick-Connect, atbulinis vožtuvas (kaip priedas)
Apsauga nuo sauso veikimo	Terminis jungiklis išjungia siurblį; rankinis veikimas turi būti stebimas
Apsauga nuo šalčio	Nenaudoti ir nelaikyti šalčio sąlygomis; prieš laikymą visiškai ištuštinti
Priežiūra	Išskalauti švariu vandeniu po nešvarių skysčių siurbimo; išvalyti siurbimo zoną, jei užsikimšusi; reguliarios priežiūros nereikia
Atsarginės dalys ir priedai	Galima įsigyti www.kaercher.com
Garantija	Taikomos sąlygos; kreiptis į pardavėją arba įgaliotą servisą

Dažnai užduodami klausimai - SP 22.000 Dirt Kärcher

Kam gali būti naudojamas Kärcher SP 22.000 Dirt siurblys?

Siurblys skirtas potvynių vandeniui iš pastatų pašalinti, vandeniui iš talpyklų perkelti, šuliniams ir šachtoms drenuoti, gėlam vandeniui iš valčių siurbti. Jis gali apdoroti vandenį su nešvarumais iki 30 mm dalelių dydžio.

Ar galiu siurbti alyvą, sūrų vandenį ar chemikalus?

Ne, siurblys negali būti naudojamas degiems, sprogstamiems ar ėsdinantiems skysčiams, riebalams, alyvoms, sūriam vandeniui ar sanitarinėms nuotekoms. Leidžiamas tik gėlas vanduo su tam tikru nešvarumų kiekiu, baseino vanduo su priedais arba plovimo šarmas (išskalauti po naudojimo).

Kaip paleisti siurblį?

Prijunkite žarną prie siurblio naudodami Quick-Connect sistemą. Įdėkite siurblį į skystį, užtikrindami, kad siurbimo zona nėra užblokuota. Įjunkite maitinimo kištuką. Automatiniu režimu plūdinis jungiklis valdo paleidimą/sustabdymą. Rankiniu režimu siurblys veikia nuolat; užtikrinkite bent 50 mm skysčio lygį savaiminiam užpildymui.

Koks skirtumas tarp automatinio ir rankinio režimo?

Automatinio režimo metu plūdinis jungiklis įjungia/išjungia siurblį pagal vandens lygį. Rankiniu režimu siurblys veikia nuolat ir gali pašalinti vandenį iki 35 mm liekamojo aukščio, tačiau jį reikia stebėti, kad būtų išvengta sauso veikimo.

Kaip valyti ir prižiūrėti siurblį?

Po nešvaraus ar priedų turinčio vandens siurbimo išskalaukite pumpuodami švarų gėlą vandenį. Atjunkite maitinimą, nuimkite jungiamąjį antgalį, išvalykite siurbimo zoną ir Quick-Connect, jei nešvaru. Nuvalykite išorę minkštu audiniu ir švariu vandeniu. Kitu atveju siurblys nereikalauja priežiūros.

Ką daryti, jei siurblys veikia, bet netiekia vandens?

Pirmiausia kelis kartus atjunkite ir prijunkite maitinimo kištuką, kad padėtumėte užpildymui, jei yra oro. Išvalykite siurbimo zoną, jei užsikimšusi. Rankiniu režimu užtikrinkite, kad skysčio lygis būtų bent 50 mm. Jei problema išlieka, patikrinkite, ar nėra užsikimšimų, arba kreipkitės į servisą.

Kodėl siurblys staiga sustoja?

Galbūt suveikė terminė apsauga dėl perkaitimo. Atjunkite, leiskite siurbliui atvėsti, išvalykite siurbimo zoną ir venkite sauso veikimo. Taip pat patikrinkite saugiklius ir elektros jungtis.

Koks didžiausias dalelių dydis, kurį siurblys gali apdoroti?

SP 22.000 Dirt gali apdoroti vandenį su dalelėmis iki 30 mm dydžio. Mažesniems skersmenims naudokite išankstinį filtrą, kad išvengtumėte užsikimšimo.

Kaip laikyti siurblį žiemą?

Visiškai ištuštinkite siurblį ir priedus. Leiskite išdžiūti. Laikykite bešalčiameje vietoje, ne lauke. Šaltis gali sugadinti siurblį, jei viduje lieka vandens.

Kur galima rasti atsargines dalis ir priedus?

Originalios atsarginės dalys ir priedai yra prieinami www.kaercher.com. Naudokite tik originalias dalis, kad užtikrintumėte saugų veikimą.

NAUDOJIMO INSTRUKCIJA SP 22.000 Dirt Kärcher

Eksploatacijos užsakymas 117

Eksploatacija 118

Priežiūra ir techninė priežiūra 119

Transportavimas 119

Laikymas 119

Pagalba trikčių atveju 119

Techniniai duomenys 120

Siurbimo apimties optimizavimas 120

ES atitikties deklaracija 120

Bendrosios pastabos

Prieš pradėdami naudoti prietaisą, perskaitykite šią originalią naudojimo instrukciją ir pridėtas saugos pastabas. Laikykitės

jų.

Saugokite abu bukletus tolesniam naudojimui arba kitam savininkui.

2 Atjunkite tinklo kištuką nuo elektros lizdo.

3 Paspauskite Quick-Connect mygtuką ir nuimkite prijungimo žarną.

Attels C

4 Išjunkite prietaisą, ištraukite kištuką iš lizdo ir atjunkite nuo Quick-Connect jungties. 5 Nuvalykite prietaiso išorę minkšta, švaria šluoste ir švariu vandeniu. 6 Išskalaukite prietaisą ir priedus bei leiskite jiems išdžiūti.

Priežiūra

Pasiliekame teisę atlikti techninius pakeitimus.

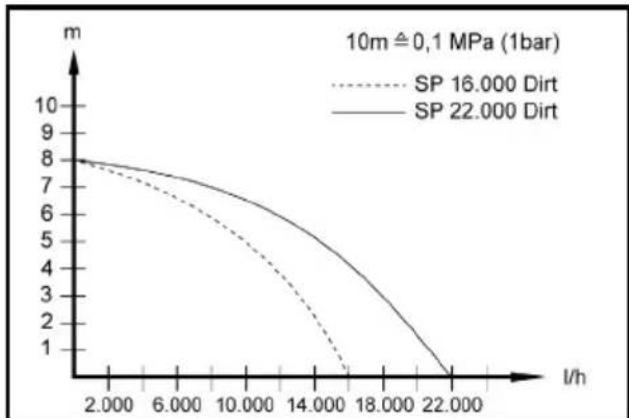

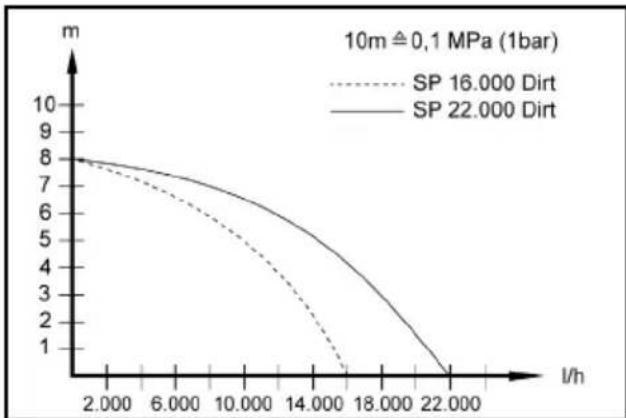

Siurbimo apimties optimizavimas

Siurbimo apimtis bus didesnė:

• jei siurbimo aukštis bus mažesnis.
• jei naudojamos žarnos skersmuo bus didesnis.
• jei naudojama žarna bus trumpesnė.
• kuo mažesnį slėgio nuostolį sukelia prijungti priedai.

ES atitikties deklaracija

Bendrosios nuorodos 121

Numatomasis naudojimas 121

Rizikos lygiai 121

Aplinkos apsauga 121

Priedai ir atsarginės dalys 122

Komplektacija 122

Garantija 122

Prietaiso aprašymas. 122

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

Numatomasis naudojimas

Šį prietaisą naudokite tik privačioms reikmėms.

Numatomasis naudojimas:

Pastato dalių drenažas potvynių atveju - Talpyklų išpumpavimas ir perkėlimas Vandens gavyba iš šulinių ir šachtų Gėlo vandens siurbimas iš valčių ir jachtų

Nuorodos dėl veikimo pateiktos skyriuje Eksploatavimas.

Leidžiamosios pumpuojamos terpės

▲ PAVOJUS

Pumpuojant sprogstamąsias, degias ar netinkamas medžiagas, kyla pavojus gyvybei ir žalos pavojus!

Degiosios arba sprogstamosios medžiagos gali užsidegti arba sprogti.

Netinkamos medžiagos gali sugadinti siurblį.

Neperpumpuokite sprogių, degių ar koroziją sukeliančių skysčių ar dujų (pvz., degalų, naftos, nitro skiediklio) ir nepumpuokite riebalų, alyvos, suraus vandens ar tualeto nuotekų arba vandens, kurio srauto pralaidumas mažesnis nei švaraus vandens.

Leistinos pumpuojamos terpės:

Gėlas vanduo iki tam tikro užterštumo laipsnio.

„SP 16.000 Dirt“:

Vanduo, kuris užterštas ne didesnėmis kaip 20 mm dalelėmis.

„SP 22.000 Dirt“:

Vanduo, kuris užterštas ne didesnėmis kaip 30 mm dalelėmis.

• Baseino vanduo, tinkamai dozuojant priedus.
• Muilo tirpalas, pvz., iš skalbimo mašinų nuotekų. Tada išplaukite ir išvalykite siurblį švariu gėlu vandeniu, žr. „Skalaukite ir valykite“.
• Siurbiamų skysčių temperatūra turi būti nuo 5 °C iki 35 °C.

Naudojimas ne pagal paskirtį

DĖMESIO

Šalčio keliamas pažeidimų pavojus!

Eksploatavimas per šalčius gali sugadinti įrenginį.

Ne visiškai ištuštintą įrenginį gali pažeisti šaltis.

Šaltomis oro sąlygomis prietaiso neeksploatuokite.

Saugokite įrenginį nuo šalčio.

DĖMESIO

Nepertraukiamo veikimo metu gresia pažeidimų pavojus!

Prietaisas nepritaikytas nepertraukiamam eksploatavimui.

Nenaudokite įrenginio ilgą laiką nepertraukiamai (pvz., nepertraukiamos cirkuliacijos tvenkiniuose) arba kaip stacionaraus įrenginio (pvz., kaip kėlimo įrenginio, fontano siurblio).

Pastaba

Gamintojas neprisiima atsakomybės už galimą žalą, atsiradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Rizikos lygiai

PAVOJUS

• Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

△ĮSPĖJIMAS

• Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

• Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DĖMESIO

• Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausia informacija apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalias atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikdžių.

Informacija apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą, pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Prietaiso aprašymas

Paveikslai pateikti grafinių puslapyje. Paveikslas A

1 Nešiojimo rankena ② Tinklo kabelis su kištuku ③ Automatinis oro išleidimo įtaisas 4 Quick-Connect 5 Siurblio jungiamasis elementas G 1 1/2 (1 col., 1 1/4 col. ir 1 1/2 col. žarnos jungtis ir G 1 1/2 sriegis) 6 Prijungimo atvamzdis (G 1 1/2 sriegis) ⑦ Užraktas (plūdinis jungiklis) ⑧ Aukščio reguliavimas (plūdinis jungiklis) 9 Plūdinis jungiklis * Siurblio jungiamasis elementas G 1 (3/4 col. ir 1 col. žarnos jungtis ir G 1 sriegis) 11 Atbulinis vožtuvas 12 G 1 srieginė jungtis („SP 16.000 Dirt“) ⑬ Pirminis filtras (SP 22.000 Dirt“)

• Neįtraukta į tiekimo rinkinį.

Naudojimo pradžia

△ PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Įrenginį sudaro elektriniai ir mechaniniai komponentai. Prieš montuodami, ardydami ar valydami prietaisą, visada atjunkite jį nuo elektros tinklo.

Pastaba

Kuo trumpesnis žarnos ilgis ir didesnis žarnos skersmuo, tuo didesnis pumpavimo našumas.

Kad siurblys neužsikimštų, mažesnio nei 1¼ col. skersmens žarnoms naudokite pirminį filtrą.

SP 16.000 Dirt specialus priedas SP 22.000 Dirt integruotas kojoje

Siurblio jungtis turi kištukinę sistemą ("Quick-Connect"). Jungiamasis atvamzdis su siurblio jungiamuoju elementu G 1 1/2 ir sriegine jungtimi G 1 - srieginė jungtis tiekiama nesumontuota kartu su prietaisu.

Pastaba

Prie siurblio jungiamojo elemento G 1 1/2 galima prijungti 1 col., 1 1/2 col. ir 1 1/2 col. skersmens žarnas.

Kad galima būtų pumpuoti norimo dydžio daleles, reikia pasirinkti pakankamai didelį žarnos skersmenį, o siurblio jungiamąjį elementą G 1 1/2 atitinkamai patrumpinti ties grioveliais. Mažesniam granulių dydžiui taip pat rekomenduojamas didelis žarnos skersmuo, kad būtų galimas didelis srauto kiekis.

Prijunkite žarną prie siurblio, jei naudojate 1 col., 1 1/2 col. arba 1 1/2 col. žarną:

1 Ant jungiamojo atvamzdžio užukite siurblio jungiamąjį elementą G 1½.

Paveikslas B

2 Užmaukite žarnos spaustuką ant žarnos. 3 Užmaukite žarną ant siurblio jungiamojo elemento G 1½ ir pritvirtinkite ją žarnos spaustuku. 4 Įstumkite jungiamąjį atvamzdį į „Quick-Connect" jungtį.

Paveikslas C

Prijunkite žarną prie siurblio, jei naudojate 3/4 col. arba 1 col. žarną (SP 16.000 Dirt):

1 Užsukite G 1 srieginę jungtį ant jungiamojo atvamzdžio. 2 Ant G 1 srieginės jungties pritvirtinkite specialų priedą - siurblio jungiamąjį elementą G 1 (6.997-359.0 siurblio jungiamasis elementas G 1 (33,3 mm), įskaitant atbulinį vožtuvą - pristatomoje komplektacijoje nėra):

a Uždėkite atbulinį vožtuvą ant G 1 srieginės jungties taip, kad būtų įskaitomas užrašas „UP". b Užsukite siurblio jungiamąjį elementą G 1 ant srieginės jungties G 1.

3 Užmaukite žarnos spaustuką ant žarnos.

4 Užmaukite žarną ant siurblio jungiamojo elemento G 1 ir pritvirtinkite ją žarnos spaustuku. 5 Įstumkite jungiamąjį atvamzdį į „Quick-Connect“ jungtį.

Paveikslas C

Įrengti / panardinti siurblį:

1 Įstumkite plūdinio jungiklio aukščio reguliavimo mechanizmą į užraktą.

Paveikslas D

2 Saugiai pastatykite siurblį ant viršaus arba panardinkite jį į pumpuojamą skystį, naudodami lyną, pritvirtintą prie nešiojimo rankenos.

Pastaba

Įsiurbimo zona neturi būti blokuojama nešvarumais. Jei gruntas klampus, pastatykite siurblį ant plytos ar panašaus daikto. Įsitikinkite, kad siurblys stovėtų horizontalioje padėtyje. Neneškite siurblio už kabelio ar žarnos.

Eksploatavimas

PAVOJUS

Elektros smūgio keliamas pavojus gyvybei!

Elektros smūgio keliamas pavojus gyvybei palietus įtampingąją dalį.

Darbo metu nelieskite virvės, pritvirtintos prie nešiojimo rankenos, ar bet kokių objektų, kurie liečiasi su perpumpuojamu skysčiu (pvz., į perpumpuojamą skystį išsikišusių vamzdynų, tūreklų), ir nesiremkite į perpumpuojamą skystį.

sių vamzdynų, tūreklų), ir nesiremkite į perpumpuojamą skystį.

Automatinis nuorinimo įtaisas

1. Kai skysčio lygis yra žemas, siurblio įsiurbiamas arba jame esantis oras išleidžiamas per automatinę oro išleidimo įtaisą. Kartu su oru taip pat gali ištekėti skysčio.

Jei siurbdamas siurblys sunkiai užsipildo, kai skysčio lygis žemas, atjunkite ir pakartotinai prijunkite kištuką, kad palengvintumėte įsiurbimo procesą.

Paveikslas E

Automatinis režimas

1. Sureguliuokite plūdinį jungiklį reguliuodami aukštį ir kabelio ilgį.

Pastaba

Jei siurblys naudojamas be priežiūros, visada nustatykite plūdinį jungiklį viršutinėje padėtyje, kad siurblys būtų patikimai išjungiamas.

Paveikslas F

Pastaba

Jei siurblys nustatytas žemiausioje padėtyje, kabelio ilgį tarp plūdinio jungiklio ir užrakto nustatykite iki 2,5 cm, žr. ženklinimą ant kabelio.

Paveikslas G

1. Įkiškite tinklo kištuką į kištukinę dėžutę.

Pastaba

Automatiniu režimu plūdinis jungiklis automatiškai valdo siurbimo procesą.

Siurblys įsijungia, kai tik plūdinis jungiklis pasiekia įjungimo aukštį, kai skysčio lygis pakyla.

Siurblys įsijungia, kai tik plūdinis jungiklis pasiekia išjungimo aukštį, atitinkantį skysčio lygį.

Turi būti užtikrinta plūdinio jungiklio judėjimo laisvė.

Laido ilgis tarp plūdinio jungiklio ir fiksatoriaus turi būti ne mažesnis kaip 2,5 cm.

Įjungimo aukštis / išjungimo aukštis (plūdinis jungiklis žemiausioje padėtyje):

Min. / maks. „SP	16.000 Dirt“ „SP	22.000 Dirt“
ljungimo aukštis cm*	18 / 21 20 / 24
ljungimo aukštis cm*	4 / 12 6 / 15

Įjungimo aukštis / išjungimo aukštis (plūdinis jungiklis aukščiausioje padėtyje):

Min. / maks. „SP	16.000 Dirt“ „SP	22.000 Dirt“
ljungimo aukštis cm*	28 / 31 33 / 36
ljungimo aukštis cm*	14 / 22 19 / 27

• Perjungimo aukštis priklauso nuo plūdinio jungiklio padėties ir kabelio ilgio tarp plūdinio jungiklio ir blokavimo įtaiso. Rekomenduojame išlaikyti iš anksto nustatytą kabelio ilgį.

Rankinis valdymas

Pastaba

Rankiniu režimu siurblys visą laiką yra įjungtas. Kad rankiniu režimu siurblys užsipildytų pats, skysčio lygis turi būti ne mažesnis kaip 60 mm ("SP 16.000 Dirt") arba 50 mm ("SP 22.000 Dirt"). Siurblys gali pumpuoti likutinį skystį, kurio aukštis iki 25 mm ("SP 16.000 Dirt") arba 35 mm ("SP 22.000 Dirt"). Nurodytas likutinio skysčio aukštis pasiekiamas tik dirbant rankiniu režimu.

Turi būti užtikrinta plūdinio jungiklio judėjimo laisvė.

Jeigu pradedama veikti sausąja eiga, nedelsdami ištraukite tinklo kištuką iš lizdo.

1. Įkiškite tinklo kištuką į lizdą.

Eksploatavimo užbaigimas

1. Ištraukite tinklo kištuką iš lizdo.

Prietaisas sustoja.

DĖMESIO

Pavojus susižaloti!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1. Jei buvo pumpuojamas nešvarus skystis arba skystis su priedais, pasibaigus darbui įrenginį iš karto išplaukite ir išvalykite, žr. skyrių „Skalaukite ir valykite“.
2. Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Įrenginį sudaro elektriniai ir mechaniniai komponentai. Neleidžiama, kad vaikai atliktų valymą ir eksploatavimo priežiūrą.

Skalaukite ir valykite

DĖMESIO

Pavojus susižaloti!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1. Jeigu siurbiamas nešvarus skystis arba skystis su priedais, įrenginį reikia išplauti: naudokite įrenginį švariam gėlam vandeniui be priedų pumpuoti, kol iš įrenginio bus išplauti visi teršalai ar priedai.

PAVOJUS

Elektros smūgio ir sužalojimo pavojus!

Įrenginį sudaro elektriniai ir mechaniniai komponentai.

Prieš montuodami, ardydami ar valydami prietaisą visada atjunkite jį nuo elektros tinklo.

2 Ištraukite tinklo kištuką iš lizdo.

3 Paspauskite "Quick-Connect" mygtuką ir nuimkite jungiamąsias dalis.

Paveikslas C

4 Jeigu reikia, pašalinkite likučius nuo žarnos ir greitosios jungties. 5 Įrenginio išorę valykite minkšta, švaria šluoste ir švariu gelu vandeniu. 6 Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Techninė priežiūra

Prietaisui techninės priežiūros nereikia.

Gabenimas

Nešimas ranka

ATSARGIAI

Rizika susižeisti suk lupais!

Kyla pavojus susižeisti užkliuvus už palaidų kabelių ir žarnų.

Perkeldami įrenginį būkite atsargūs dėl kabelių ir žarnų.

1. Pakelkite prietaisą už nešiojimo rankenos ir neškite.

Gabenimas transporto priemonėmis

ĮSPĖJIMAS

Sužalojimo pavojus, pažeidimo pavojus!

Transportuodami atsižvelkite į prietaiso svorį.

Pakraukite arba pritvirtinkite prietaisą laikydamiesi galiojančių direktyvų, kad transportavimo metu jis neslystų ir nebūtų metomas.

1. Prietaisą gabendami transporto priemonėje įtvirtinkite jį pagal galiojančias taisykles, kad jis neslystų ir neapvirstų.

Sandėliavimas

DĖMESIO

Sugadinimo pavojus dėl šalčio!

Ne visiškai ištuštintas prietaisas gali būti sugadintas dėl šalčio.

Prieš laikydami visiškai ištuštinkite prietaisą ir priedus.

Saugokite prietaisą nuo šalčio.

Sandėliuokite prietaisą vietoje be šalčio, o ne lauke.

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus!

Prietaisas gali apvirsti ant nuožulnių paviršių.

Sandėliuodami atsižvelkite į prietaiso svorį.

1. Visiškai ištuštinkite siurblį ir priedus.
2. Palaukite, kol siurblys ir priedai išdžius.
3. Siurblį laikykite nuo šalčio apsaugotoje vietoje.

Pagalba gedimų atveju

Dažnai gedimus sukelia priežastys, kurias galite pašalinti patys, perskaitę šią apžvalgą. Jei abejojate ar jūsų įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Triktis Priežastis Šalinimas
Siurblys veikia, bet ne-pumpuoja	Siurblyje yra oro.	1. Daug karti Štraukite iš lizdo ir jkiškite siur-blio tinklo kištuka, kol bus pradétas siurbti skystis.
	Śiurbimo zona užsikimšusi.	1. Ištraukite prietaiso kištuka iš kištukinio liz-do.2. Išvalykite jsiurbimo zona.
	Skyscio lygis rankiniu režimu per mažas.	1. Siurblé kuo giliau panardinkite j pumpuoja-ma skystj, Žr. skyriu Eksploatavimas.
Siurblys neveikia arba staiga išsijungia	Nutrauktas energijos tiekimas.	1. Patikrinkite saugiklj ir elektros jungtis.
	Dél/perkaitimo apsauginis terminis jungi-klis išjungé siurblj.	1. Ištraukite prietaiso kištuka iš kištukinio liz-do.2. Palaukite, kol siurblys atvès.3. Pašalinkite purvo daleles siurbimo vietoje.4. Išvalykite jsiurbimo zona.5. Užtkrinkite, kad siurblys neveiktu be skys-čio.
	Purvo dalelès blokuoja jsiurbimo zona.	1. Ištraukite prietaiso kištuka iš kištukinio liz-do.2. Išvalykite jsiurbimo zona.
Sumažëja siurbiamoji ga-lia	Śiurbimo zona užsikimšusi.	1. Ištraukite prietaiso kištuka iš kištukinio liz-do.2. Išvalykite jsiurbimo zona.
Per mažas pumpavimo našumas	Viršyta didžiausia pumpavimo aukšćio verté.Netinkamai parinktas Žarnos skersmuo ir ilgis.	1. Laikykítés didžiausios pumpavimo aukšćio vertés (Žr. skyriu Techniniai duomenys.2. Jei reikia, pasirinkite didesnj Žarnos skers-menj arba trumpesnj Žarnos ilgi, Žr. skyriu Pumpavimo kiekio optimizavimas .
Quick-Connect negalima atverti arba užverti	KištukinéSYSTEMa užteršta.	1. Pašalinkite savarža.2. Išvalykite savarža.3. Sumontuokite savarža.

Techniniai duomenys

	SP16.000Dirt	SP22.000Dirt
Irenginio galios duomenys
Tinklo jtampa V 230-240 230-240
Tinklo dažnis Hz	50	50

		SP16.000Dirt	SP22.000Dirt
Vardiné galia	W	550	750
Tiekimo pajégumas, mak-simalus	I/h	16.000	22.000
Slégis (didž.) MPa	(bar)	0,08(0,8)	0,08(0,8)
Transportavimo aukštis(didž.)	m	8	8
Panardinimo gylis (maks.) m 7 7
Leidž. siurbiamo skysčio temperatura	°C 5...35 5...35
Leistino pumpuojamo skysčio daleliu dydis (d-idž.)	mm 20 30
Minimalus skysčio lygis (rankinis režimas)	mm 60 50
Likutinio skysčio aukštis	mm	25	35
Svoris (be priedú)	kg	4,9	6,5

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

Pumpavimo kiekio optimizavimas

Pumpuojamas kiekis yra dar didesnis:

kuo mažesnis pumpavimo aukštis, kuo didesnis naudojamos žarnos skersmuo, kuo trumpesnė naudojama žarna, - kuo mažesnį slėgio nuostolį sukelia prijungti priedai.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų rinkai išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Siurblys

Tipas: 1.645-xxx

Atitinkamos ES direktyvos

2014/35/ES

2014/30/ES

2011/65/ES

2009/125/EB

Taikomas (-i) Reglamentas (-ai)

(ES) 2019/1781

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000:2018

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. birželio 1 d.

BukopncTaHHa npn3HaueHHam 125

CTynihb He6e3neKn 126
