Caractéristiques techniques	Caméra de surveillance BULLET 3040, résolution 4MP, vision nocturne infrarouge, angle de vue 90°.
Utilisation	Idéale pour la surveillance intérieure et extérieure, installation facile sur mur ou plafond.
Maintenance et réparation	Vérification régulière de l'alimentation et du réseau, nettoyage de l'objectif recommandé.
Sécurité	Chiffrement des données, accès sécurisé via application mobile.
Informations générales	Compatible avec les systèmes de sécurité Burg Wächter, garantie de 2 ans.

FOIRE AUX QUESTIONS - BURGcam BULLET 3040 Burg Wächter

Comment installer la caméra Burg Wächter BURGcam BULLET 3040 ?

Pour installer la caméra, fixez-la sur un mur ou un plafond à l'aide des vis fournies. Assurez-vous que l'angle de vision couvre la zone souhaitée et que l'alimentation électrique est accessible.

Comment connecter la caméra à mon réseau Wi-Fi ?

Utilisez l'application dédiée pour scanner le code QR sur la caméra. Suivez les instructions à l'écran pour entrer votre mot de passe Wi-Fi et connecter la caméra à votre réseau.

Que faire si je ne peux pas accéder à la caméra via l'application ?

Vérifiez que la caméra est correctement alimentée et connectée au Wi-Fi. Redémarrez l'application ou la caméra si nécessaire. Assurez-vous également que votre appareil mobile est connecté au même réseau.

Comment régler la qualité d'image de la caméra ?

Vous pouvez ajuster la qualité d'image dans les paramètres de l'application. Sélectionnez la caméra, puis accédez aux réglages vidéo pour choisir la résolution souhaitée.

La caméra ne détecte pas de mouvement, que faire ?

Vérifiez que la fonction de détection de mouvement est activée dans les paramètres. Assurez-vous également que la zone de détection est correctement configurée et que rien ne bloque la vue de la caméra.

Comment visualiser les enregistrements de la caméra ?

Les enregistrements peuvent être consultés via l'application. Accédez à l'onglet 'Historique' ou 'Enregistrements' pour voir les vidéos stockées. Assurez-vous également d'avoir une carte SD insérée si la caméra nécessite un stockage local.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la caméra est correctement branchée à une source d'alimentation. Testez avec un autre câble ou adaptateur si possible. Si le problème persiste, contactez le support technique.

Est-ce que la caméra est résistante aux intempéries ?

Oui, la Burg Wächter BURGcam BULLET 3040 est conçue pour résister aux intempéries, mais il est recommandé de l'installer dans un endroit protégé pour garantir sa longévité.

Comment mettre à jour le firmware de la caméra ?

Les mises à jour du firmware peuvent être effectuées via l'application. Accédez aux paramètres de la caméra et recherchez une option de mise à jour. Suivez les instructions à l'écran pour installer la dernière version.

La caméra émet un bruit étrange, que dois-je faire ?

Si la caméra émet un bruit anormal, vérifiez les connexions et l'alimentation. Un bruit de cliquetis peut indiquer un problème mécanique. Dans ce cas, il est conseillé de contacter le service après-vente.

MODE D'EMPLOI BURGcam BULLET 3040 Burg Wächter

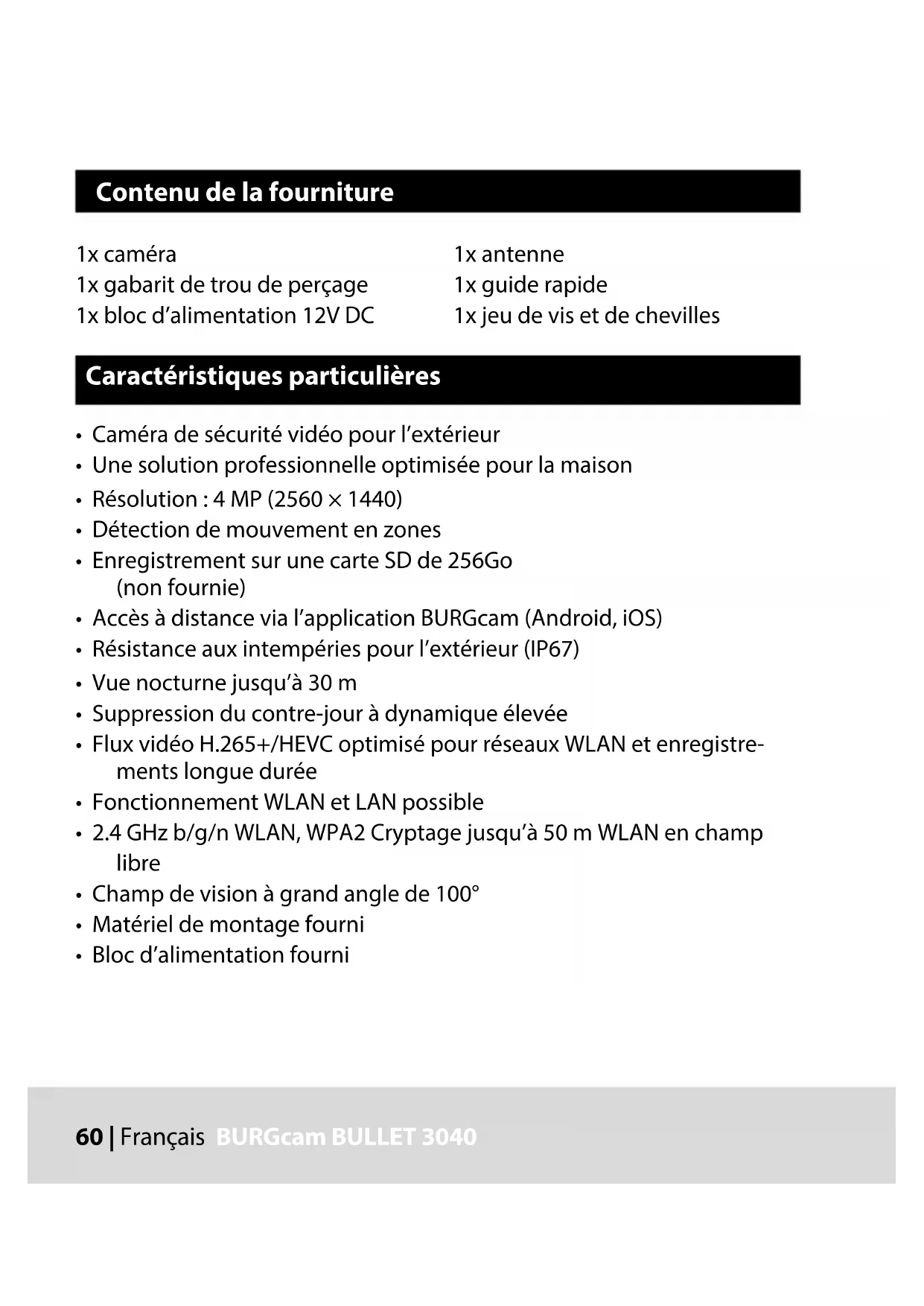

• Caméra de sécurité vidéo pour l’extérieur

• Une solution professionnelle optimisée pour la maison

• Résolution: 4 MP (2560 × 1440)

• Détection de mouvement en zones

• Enregistrement sur une carte SD de 256Go (non fournie)

• Accès à distance via l’application BURGcam (Android, iOS)

• Résistance aux intempéries pour l’extérieur (IP67)

• Vue nocturne jusqu’à 30 m

• Suppression du contre-jour à dynamique élevée

• Flux vidéoH.265+/HEVC optimisé pour réseaux WLAN et enregistre- ments longue durée

• Fonctionnement WLAN et LAN possible

• 2.4 GHz b/g/n WLAN, WPA2 Cryptage jusqu’à 50 m WLAN en champ libre

• Champ de vision à grand angle de 100°

• Matériel de montage fourni

• Bloc d’alimentation fourni60 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 61 165 mm 92 mm 70 mm 56 mm 3 x 4,5 mm Le dessin n’est pas à l’échelle. Sous réserve d’erreurs et de modications techniques. Dimensions Vue latérale Vue de dos62 | Français BURGcam BULLET 3040 Connexions, achages et boutons de commande Description Connexion LAN / au réseau par câble Tension d’alimentation 12VDC Protection solaire62 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 63 Connexions, achages et boutons de commande64 | Français BURGcam BULLET 3040 Description Réinitialisation: Maintenez le bouton enfoncé pendant env. 8 secondes jusqu'à ce que le témoin lumineux s’éteigne pour réinitialiser la caméra aux réglages d’usine. État du témoin lumineux: Rouge: Démarrage Témoin vert clignotant lentement : démarrage achevé; Attente de la connexion WLAN Témoin vert clignotant rapidement: Connexion WLAN est établie Vert: Connexion WLAN a bien été établie; Fonctionnement normal En alternance rouge et vert: Mise à jour de la caméra en cours Témoin rouge clignotant lentement : Échec ou interruption de la connexion au réseau Témoin rouge clignotant rapidement: Dysfonctionnement, échec du démarrage, alarme ou erreur de carte SD Couvercle Logement carte Micro SD Bague d’étanchéité (étanche) Antenne WLAN Vis de blocage64 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 65 Montage Préparation Liste de contrôle: 1 Alimentation électrique possible sur le site d’installation 2 Pour le fonctionnement du WLAN: La puissance du signal WLAN est susamment bonne pour la diusion de vidéos en haute qualité. Note : Un répéteur peut s’avérer nécessaire. 3 Aucun câble électrique ou conduite d’eau qui pourrait être endommagée lors du montage 4 Champ de vision de la caméra sur le site du montage sans obstacle. Note: Tenez compte des plantations. 5 Pour le fonctionnement du WLAN: Mot de passe du WLAN à portée de main 6 Bande de fréquence 5 Ghz du routeur bi-bande désactivée 7 Connexion du smartphone au SSID du WLAN sur lequel la caméra doit être installée66 | Français BURGcam BULLET 3040 Montage

• Pour le fonctionnement du WLAN: Vériez d'abord la puissance du signal WLAN avec un smartphone/une tablette. Vériez aussi si vous disposez d’une alimentation électrique sur le lieu du montage.

• Utilisez les vis, les chevilles et le gabarit de perçage fournis et xez le corps de la caméra à l’endroit souhaité (voir croquis p. 61). Utilisez le bloc d’alimentation joint pour brancher la caméra sur la tension de fonctionnement. La caméra a besoin d’env. 2 minutes pour être prête.66 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 67 3 options d’installation possibles sont à votre disposition: par PC et logiciel Option 1 (p. 68): Conguration par LAN (câble réseau) et PC avec le logiciel «BURGcong Tool» par smartphone et application BURGcam Option 2 (p. 70): Connexion par WLAN avec l’application BURGcam Option 3 (p. 72): Connexion par LAN (câble réseau) Avant de commencer la conguration, installez et démarrez l’application BURGcam sur votre smartphone pour congurer l’accès à distance. Application BURGcam pour Android Application BURGcam pour iOS Connexion au réseau68 | Français BURGcam BULLET 3040 Option 1 – Conguration par LAN (câble réseau) et PC avec le logiciel «BURGcong Tool» Connectez la caméra à votre routeur local avec un câble réseau (non fourni). Assurez-vous que la caméra et le PC/ordinateur portable sont connectés sur le même réseau. Installez l’outil BURGcong et démarrez l’application. La caméra est livrée de manière standard avec DHCP (attribution automatique d'adresse IP). Si votre réseau fonctionne avec des IP xes, la caméra sera achée avec le numéro IP 192.168.1.108. Dans ce cas, changez le numéro IP de votre PC pour le même réseau. Sélectionnez l’appareil souhaité et cliquez sur l’icône du navigateur « » (Fig. 1) L’assistant de conguration apparaît et vous guide à travers le menu. Suivez les instructions et dénissez un mot de passe sécurisé pour le compte administrateur. Pour ajouter l’appareil à l’application BURGcam, suivez les instructions de la rubrique «Intégration de la caméra à l’application BURGcam». Outil BURGcong : Accès au téléchargement. Vous pouvez également télécharger l’outil BURGcong sur le site Internet de www.burg.biz68 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 69 Fig. 1 Login Saisissez les données du compte dénies lors de l’initialisation.70 | Français BURGcam BULLET 3040

1. Appuyez sur «Gestionnaire de périphériques»-> «+» -> «Caméra»

-> «Périphérique WLAN» -> «Connexion WLAN» pour établir une connexion entre la caméra et le routeur par WLAN (Fig. 1).

2. Scannez le code QR de la plaque signalétique de l’appareil.

Si nécessaire, activez la lumière du smartphone (bouton ash en haut à droite) pour mieux scanner le code QR (Fig. 2).

3. Vériez le numéro de série reconnu/saisi de l’appareil et

appuyez sur «Suivant» (Fig. 3).

4. Saisissez votre mot de passe WLAN et appuyez sur «Suivant».

Remarques: a. Désactivez la bande de fréquences de 5 GHz pendant l’installation. b. Assurez-vous que votre smartphone est connecté au même WLAN que celui auquel vous souhaitez connecter la caméra. c. Votre routeur doit être conguré de manière à permettre aux appareils du réseau de communiquer entre eux.

5. La caméra est maintenant intégrée à votre réseau (Fig. 4).

Le bon déroulement de l’exécution vous est aché (Fig. 5). L’appareil a été ajouté avec succès au réseau. Poursuivez à la p.73 par «Attribution d'un mot de passe pour l'appareil». Option 2 – Conguration par WLAN avec l’application BURGcam70 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 71 Fig. 1 Fig. 4Fig. 5 Fig. 2Fig. 372 | Français BURGcam BULLET 3040 Option 3 – Conguration par LAN (câble réseau)

1. Connectez la caméra avec un câble LAN et le réseau tout comme

l’alimentation électrique. Après le démarrage de la caméra, elle est prête à fonctionner. Poursuivez à la p.73 par «Attribution d'un mot de passe pour l'appareil».72 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 73

1. Sélectionnez «Gestionnaire de périphé-

riques» dans le menu principal

2. Appuyez sur + et sélectionnez «Caméra».

3. Sélectionnez «Initialisation des

périphériques», lorsque vous installez votre système pour la première fois. Dénition d’un mot de passe pour l’appareil – Conguration initiale par smartphone et application BURGcam74 | Français BURGcam BULLET 3040

4. Scannez le code QR de l'appareil et

5. Saisissez un mot de passe individuel

pour le compte Admin an d’initialiser la caméra. Pour pouvoir réinitialiser le mot de passe de l’appareil si nécessaire, vous devez également saisir l’adresse e-mail de l’administrateur. Appuyez ensuite sur «Conrmer».

6. Si vous souhaitez utiliser le système avec

la connexion P2P BURG Cloud pour y accéder à distance ou si vous voulez être informé des mises à jour automatiques, activez la fonction correspondante et appuyez ensuite sur «Conrmer». L’initialisation de l’appareil est maintenant terminée. Conservez le mot de passe en lieu sûr.74 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 75 Intégration de la caméra dans l’application BURGcam Note: Les principales fonctions de la caméra sont achées dans l’application BURGcam. Les fonctions et paramétrages plus vastes, sont installés avec le PC via l’interface web de l’appareil.

1. Sélectionnez «Gestionnaire de périphé-

riques» dans le menu principal.

2. Appuyez sur + et sélectionnez

«Recherche en ligne» pour trouver des appareils sur le réseau local.

3. Sélectionnez l'appareil avec le numéro

de série correspondant dans la liste et appuyez sur «Ajouter un périphérique».76 | Français BURGcam BULLET 3040

4. Sélectionnez l’accès à distance P2P

si vous souhaitez accéder à la caméra en déplacement, ou IP si vous souhaitez ac- céder à la caméra à partir du réseau local.

5. Saisissez le nom et le mot de passe de

l'appareil et appuyez sur «Démarrer le ux en direct» pour ajouter la caméra à la liste des appareils et visualiser l'image en direct.

La caméra a été intégrée avec succès dans l'application BURGcam.76 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 77 Généralités Veillez à ce que les codes et supports de code ne tombent pas entre les mains d'individus non autorisés. En conséquence, conservez les codes et supports de code en lieu sûr an qu'ils soient accessibles uniquement par des personnes autorisées. En cas de perte d'un code ou support de code, modiez immédiatement le code et créez un nouveau support de code. Pour votre propre sécurité, il est fortement recommandé de suivre les règles suivantes:

• Des codes basés sur les données personnelles (par ex. dates d’anniversaire) ou d’autres données sur l’utilisateur qui pourraient être connues, ne doivent pas être utilisés.

• Modier TOUS les mots de passe des utilisateurs à intervalles irréguliers.

• N’activer DDNS/UPNP seulement si c’est absolument nécessaire, car ces protocoles sont généralement très vulnérables.

• Attribuer des droits d'utilisateur de manière à ce que chacun obtienne les droits minimums nécessaires pour travailler sans pouvoir modier les données pertinentes du système.

• Externaliser les systèmes de surveillance dans ses propres réseaux, ne pas les relier à des réseaux informatiques importants pour l'entreprise.

• Remplacer les systèmes obsolètes par de nouveaux systèmes qui satisfont aux exigences modernes en matière de sécurité informatique.

• Vérier régulièrement les mises à jour du système.78 | Français BURGcam BULLET 3040 Description du menu de la caméra Dès que vous êtes connecté, vous voyez l’image en direct de la caméra et les éléments du menu.

(fonction de calendrier, recherche d’enregistrements)

(caméra, réseau, événement, stockage, système, information)

Vous trouverez dans le mode d’emploi des explications détaillées sur les diérents éléments du menu. Type de caméra Caméra dôme IR WLAN utilisable en intérieur et extérieur Capteur 1/3” 4 MP Progressive Scan CMOS Résolution 4 MP: 2560 x 1440 1080 p: 1920 x 1080 (= Full HD) 720 p : 1280 x 720 D1: 704 x 576 / 704 x 480 CIF: 352 x 288 / 352 x 240 Caractéristiques techniques78 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 79 Débit d’image 20 fps @ 4 MP, 25 / 30 fps @ 1080 p Phare IR Portée jusqu’à 30 m* Filtre bloquant IR Mécanique Objectif 2.8 mm F2.0 Objectif xe Angle de vision Horizontal: 100° Équilibre des blancs Automatique WLAN IEEE802.11b / g / n ; jusqu’à 50 m (champ libre) LAN (RJ-45) 10 / 100 Base-T Protocoles pris en charge IPv4 / IPv6, HTTP, HTTPS, TCP / IP, UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, IP Filter Carte Micro SD max. 256 Go ; pour enregistrements et clichés Montage avec support pour montage mural ou au plafond Tension d’alimentation 12 V DC Bloc d’alimentation fourni Puissance absorbée < 4.8 W Plage de température entre -30 °C et +50 °C80 | Français BURGcam BULLET 3040 Indice de protection IP67 Dimensions Ø 70 x 165 mm Poids 0,45 kg Fonctions supplémentaires: Compensations du contre-jour

Réduction du bruit 3D Zones privées 4 Zones de détection de mouvement

• La portée du spot IR dépend fortement du lieu d’implantation et de l’environnement. Les surfaces très absorbantes, telles que les structures sombres et rugueuses (sol, pelouse, asphalte) peuvent réduire la portée maximale de manière signicative. ** La portée du signal WLAN dépend fortement du lieu d’implantation. Les structures métalliques, les murs, etc. aectent le signal/la connexion. Sous réserve d’erreurs et de modications techniques. Bande de fréquence: IEEE 802.11b / g 2400–2483,5 MHz Puissance de transmission max.: 100 mW IEEE 802.11n 2400–2483,5 MHz Puissance de transmission max.: 100 mW80 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 81 De plus amples informations sur les produits BURGcam sont à votre disposition sur notre site web en allemand (DE) et en anglais (EN) sous: www.burg.biz a Products a Service & Downloads Mode d’emploi détaillé Ce guide rapide a pour objectif de vous aider à mettre l’appareil en service de manière facile et ecace. Vous trouverez des explications et des des- criptions plus détaillées des diérentes fonctions dans le mode d’emploi que vous pouvez télécharger au format PDF : www.burg.biz a Service & Téléchargements a Modes d’emploi a Instructions de montage a Sécurité vidéo Vous pouvez aussi, pour un accès rapide au manuel, lire le présent code QR pour obtenir le manuel directement sur votre smartphone ou tablette. Avec ce code QR, vous bénéciez également d’informations complémentaires (FAQ). Code QR pour le mode d’emploi/autres informations en allemand:82 | Français BURGcam BULLET 3040 Consignes de sécurité et précautions d’emploi générales Aide et assistance Si vous avez des questions sur le produit ou son installation, veuillez contacter: [e-mail] Veuillez indiquer les informations suivantes an que nous puissions vous orir le meilleur service possible:

• Désignation de l’appareil

• En cas de questions sur l’application: Version du micrologiciel / Version de l’application et smartphone et informations sur la version

• Informations sur l’installation

• En cas de questions sur le réseau: paramètres et conguration du réseau

• Description détaillée du problème

• Informations sur comment et quand vous joindre Attention Les changements et les modications non expressément approuvés par l’autorité compétente peuvent entraîner la suspension de l’autorisation d’utiliser l’appareil. Information relative au Règlement de base sur la protection des données (RGPD) En cas d’utilisation de systèmes de sécurité vidéo, des données82 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 83 Instructions générales de sécurité

• Avant toute utilisation, ce manuel doit être lu avec soin et conservé dans un endroit sûr pour être utilisé comme référence.

• Les interventions à eectuer sur les installations électriques ne peuvent être réalisées que par du personnel qualié.

• L’installation de l’appareil ne peut être eectuée que par du personnel qualié et doit être conforme aux spécications et réglementations locales.

• Avant tout nettoyage, l’appareil doit être éteint et débranché du secteur. Utilisez un chion légèrement humide pour le nettoyage.

• Utilisez l’appareil exclusivement pour l’usage auquel il est destiné.

• La plaque signalétique ne doit pas être remplacée.

• Avant la mise en service, vériez que les pièces conductrices de cou- rant ne sont pas endommagées. Toute pièce endommagée doit être à caractère personnel sont collectées, traitées et utilisées sous une forme automatisée. Ces données sont protégées par le RGPD, un règlement eu- ropéen directement applicable en Allemagne. L’exploitant de l’installation est responsable de l’exploitation et du traitement des données. Lors de l’installation du système de vidéosurveillance, des mesures techniques et organisationnelles appropriées doivent être prises pour protéger les droits personnels des personnes concernées.84 | Français BURGcam BULLET 3040 remplacée ou échangée.

• N’utilisez pas d’appareils auxiliaires non recommandés par le fabricant de l’appareil. Ceux-ci peuvent aecter le fonctionnement de l’appareil et, dans le pire des cas, provoquer des blessures et une électrocution, voire même un incendie.

• N’utilisez jamais l'appareil près de l’eau ou d’autres liquides.

• L’appareil doit être installé sur un sol stable.

• Les éventuelles ouvertures de l’appareil servent à sa ventilation et pro- tègent l’appareil contre toute surchaue. Ces ouvertures ne doivent jamais être recouvertes ou obturées.

• Utilisez uniquement la tension d’alimentation recommandée.

• Si l’appareil nécessite une alimentation électrique avec une mise à la terre, il ne peut être utilisé que sur une prise contrôlée.

• Les câbles de connexion doivent être protégés contre tout contact et dommage.

• En cas de dysfonctionnement ou de panne totale, éteignez l’appareil et déconnectez-le de la tension d’alimentation. Ne tentez jamais de réaliser vous-même des travaux d'entretien ou de réparation en ouvrant le boîtier.

• Conez les travaux d’entretien ou de réparation exclusivement à des spécialistes qualiés.

• Seules les pièces qui ont été agréées par le fabricant peuvent être utilisées comme pièces de rechange.

• Veuillez respecter les dispositions légales applicables lors de la mise au rebut des appareils inutilisables.84 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 85 Nous rappelons que les équipements électriques et électroniques ainsi que les piles désignés de la sorte ne doivent pas être collectés avec les ordures ménagères, mais séparément. Veuillez vous renseigner auprès du service compétent de votre ville / commune sur les points de collecte des batteries, piles et déchets électroniques. Par la présente, la société BURG-WÄCHTER KG déclare que cet appareil est conforme aux directives 2014/53/EU, (RED), 2014/30/EU, (EMC), 2011/65/EU (RoHS) et la directive basse tension (2014/35/EU). Le texte complet de la déclaration de conformité EU peut être téléchargé à l’adresse Internet www.burg.biz.86 | Français BURGcam BULLET 3040 Veuillez noter que ce produit contient notamment des logiciels Open Source sous licence GNU General Public License (GPL). Nous nous réfé- rons aux dispositions de la licence GPL pour garantir une utilisation des programmes conforme à la GPL. Le texte imprimé de la licence GPL V2 est inclus dans ce produit. Le texte de la licence GPL peut également être téléchargé sur le site Internent à l’adresse https:/www.burg.biz/service-downloads/ manuals/#Videoueberwachung Vous et tout tiers recevez sur demande le code source Open Source complet et lisible par machine du logiciel sous licence GPLv2. Le code source peut être mis à disposition sous forme de lien de téléchargement gratuit ou sur une clé USB (payante). Cette ore est valable pendant trois ans après l’expédition du produit. Avis de licence GNU GPL86 | Français BURGcam BULLET 3040 BURGcam BULLET 3040 Français | 87 Veuillez adresser votre demande à:

Altenhofer Weg 15 58300 Wetter Deutschland Tél.: [phone] Fax: [phone] E-mail: [e-mail] Veuillez noter que nous ne pouvons pas fournir de support ou de garan- tie relative à toute absence d'erreurs du code source. Le code source ne représente qu’une partie de l’ensemble du logiciel. Si vous avez des questions techniques sur le produit, veuillez lire le mode d’emploi détaillé et consulter la FAQ que vous trouverez sur le site web suivant: www.burg.biz. Néanmoins, si vous avez encore des questions, n'hésitez pas à nous contacter par e-mail à l’adresse : [e-mail]. Mentions légales BURG-WÄCHTER KG demeure le propriétaire exclusif de tous les droits (copyright) aérents à ce mode d’emploi. Toute reproduction, même sur des supports de données électroniques, nécessite l’autorisation écrite de BURG-WÄCHTER KG. La réimpression - même partielle - est interdite. Tous les noms de sociétés et de produits mentionnés sont des marques commerciales ou des marques déposées des titulaires respectifs. Sous réserve d’erreurs et de modications techniques.88 | Nederlands BURGcam BULLET 3040 Leveringspakket Bijzondere uitrustingskenmerken 1x camera 1x boorgatsjabloon 1x 12V DC netvoeding 1x antenne 1x beknopte handleiding 1x set schroeven en pluggen
