| Type de produit | Polisseuse |
| Marque | Kärcher |
| Modèle | BDP 50/1500 C |
| Tension secteur | 230 V / 50 Hz ou 230 V / 60 Hz |
| Puissance absorbée | 1100 W |
| Largeur de travail | 500 mm |
| Diamètre du pad | 500 mm |
| Vitesse de rotation | 1500 tr/min |
| Pression appliquée aux brosses | 0,04 N/cm² |
| Surface nettoyable théorique | 900 m²/h |
| Volume du sac filtrant | 1 L |
| Poids | 34,5 kg |
| Dimensions (L x l x h) | 760 x 560 x 1260 mm |
| Longueur du câble | 20 m |
| Type de câble | H07RN-F 3x1,5 mm² |
| Niveau de pression acoustique | 56 dB(A) |
| Vibrations | 0,35 m/s² |
| Utilisation | Polissage humide des sols plats |
| Sécurité | Déverrouillage empêchant la marche involontaire |
| Entretien | Vérifier câble, sac filtrant et pad régulièrement |
FOIRE AUX QUESTIONS - BDP 501500 C Kärcher
Questions des utilisateurs sur BDP 501500 C Kärcher
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Polisseuse au format PDF gratuitement ! Retrouvez votre notice BDP 501500 C - Kärcher et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BDP 501500 C de la marque Kärcher.
MODE D'EMPLOI BDP 501500 C Kärcher

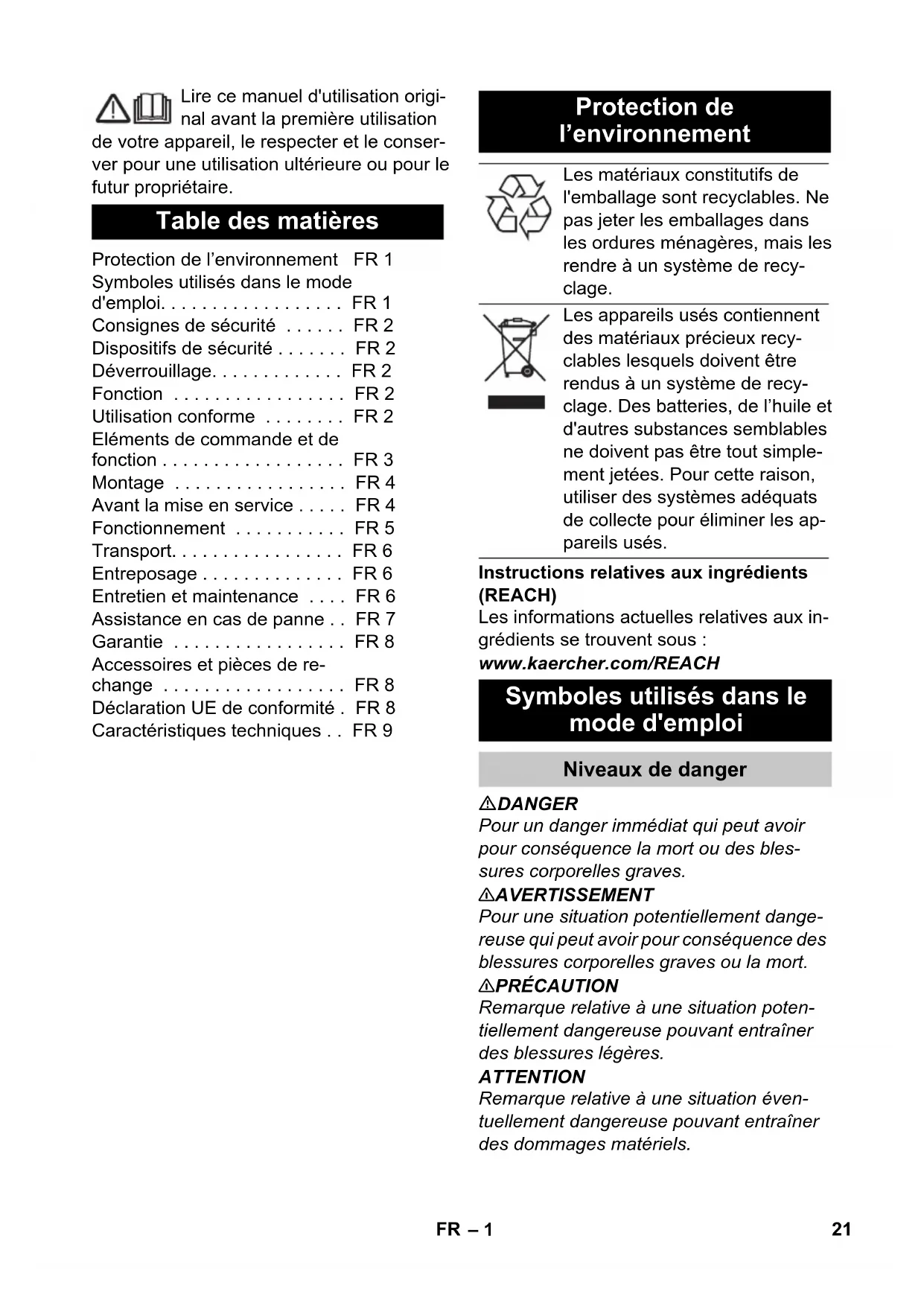

Lire ce manuel d'utilisation original avant la première utilisation
de votre apparéil, le respecter et le conserver pour une utilisation ultérieure ou pour le futuroit propriétaire.
Table des matieres
Protection de l'environnement FR 1
Symboles utilisés dans le mode
d'emploi. FR 1
Consignes de sécurité FR 2
Dispositifs de sécurité . FR 2
Déverrouillage. FR 2
Fonction FR2
Utilisation conforme FR 2
Eléments de commande et de
fonction FR3
Montage FR 4
Avant la mise en service . FR 4
Fonctionnement FR5
Transport. FR 6
Entreposage FR6
Entretien et maintenance . . . FR 6
Assistance en cas de panne . . FR 7
Garantie FR8
Accessoires et pieces de re
change FR8
Déclaration UE de conformité. FR 8
Caracteristiques techniques.. FR 9
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures menagères, mais les rendre à un système de recyclage.
Les apparèils usés contiennent des matériaux précieux recyclables lesquels doivent être rendus à un système de recyclage. Des batteries, de l'huile et autres substancessemblables ne doivent pas être tout simplement jetées. Pour cette raison, utiliser des systèmes ajustats de collecte pour éliminer les apparèils usés.
Instructions relatives aux ingrédents (REACH)
Les informations actuelles relatives aux ingREDIENTS se trouvent sous :
Symboles utilisés dans le mode d'emploi
Niveau de danger
△DANGER
Pour un danger immédiat qui peut avoir pour conséquence la mort ou des bles-sures corporelles graves.
△AVERTISSEMENT
Pour une situation potentiellement dangereuse qui peut avoir pour consquence des blessures corporelles graves ou la mort.
△PRECAUTION
Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.
ATTENTION
Remarque relative à une situation éventuelles dangereuse pouvant entraîner des dommages matériels.
Consignes de sécurité
Lire leprésent mode d'emploi ainsi que la brochure ci-jointe Consignes de sécurité pour les machines d'un seul disque n° 5.956659 avant d'utiliser l'appareil et respecter les instructions.
Dispositifs de sécurité
Les dispositifs de sécurité ont pour but de protégger l'utilisateur et ils ne doivent donc jamais être désactivés niérvités.
Déverrouillage
Evite la mise en marche involontaire de l'appareil.
Fonction
L'appareil est employé pour le polissage des sols plans par voie humide.
La poussière produit au cours du polissage est emmagasinée dans un sac filtrant replacable.
- Une largeur de travail de 500mm permet une mise en œuvre efficace.
- Un fonctionnement par courant permet d'obtenir une capacité elevée sans limitation de la durée de travail.
Utilisation conforme
L'utilisation de l'appareil doit être faite en conformité avec les consignes figurant dans les instructions de service.
- L'appareil peut être utiliser que pour le polissage des sols plats.
- L'appareil doit uniquement etre equipe d'accessoires et de pieces de rechange d'origine.
- L'appareil n'est pas approprié pour l'application dans des environnements à risque d'explosion.
- Cet apparéil est destiné pour l'utilisation à sec et ne peut être utilisé ou garde à l'air libre sous des conditions humides.
Eléments de commande et de fonction
1 Interrupteur droite
2 Levier Reglage d'inclination
3 Câble secteur avec fiche secteur
4 Fiche secteur (uniquement pour les accessoires validés par le fournisseur de l'appareil)
5 Interrupteur gauche
6 Déverrouillage gauche
7 Voyant de contrôle "il y a tension du secteur"
8 Déverrouillage droite
9 Poignée
10 Crochet de cable, rotatif
11 Cosse de raccordement Conduite de commande
12 Tablier de dépression
Montage
1 Écrou
2 Disque
3 Poignée
4 Partie inférieure de l'appareil
5 Vis à six pans
6 Douille conduite de commande
7 Connecteur conduite de commande
→ Deballer l'appareil.
Retirer le serre-cable de la partie inférieure de la poignée.
REMARQUE
Veiller que la roue dentée ne tombe pas par l'ouverture.
Maintainir la poignee vertical et avec le crochet de cable vers l'arriere au-dessus de la partie inférieure de l'appareil.
Mettre en place l'extremite inférieure de la poignee entre les deux eclisses de la partie inférieure de l'appareil.
Aligner les alésages.
Connecter la poignée et la partie inférieure de l'appareil avec les 3 vis, 6 rondelles et 3 écrous joints commeprésenté dans l'illustration ci-dessus.
Serrer les vis avec les clés à fourche jointes.
Enficher le connecteur de la conduite de commande dans la douille de conduite de commande.
Avant la mise en service
mise en place du sachet filtré
Retirer la fiche secteur de la prise de courant.
Tirer le levier Réglage d'inclinaison et positionner la poignée en position verticale.
Verser l'appareil en arrriere et poser le sur la poignée.
1 Sac
2 Capot
3 Embouts de raccordement tablier de dépression
Pousser le recouvrement vers le bas/ l'arriere et le retirer.
Mettre le sac filtrant en place dans l'appareil et I'enficher sur les embouts de raccordement du tablier de depression.
Fixer le capot.
Fixer le pad
△PRECAUTION
Risque d'endommagement!
Ne pas garder l'appareil avec le pad monté.
Enlever après chaque utilisation le pad.
Retirer la fiche secteur de la prise de courant.
Tirer le levier Réglage d'inclinaison et positionner la poignée en position verticale.
Verser l'appareil en arrriere et poser le sur la poignée.
1 Écrou
2 Outil
Dévisser l'écrou avec l'outil joint au sens des aiguilles d'une montre.
Retirer la rondelle.
Mettre le pad au centre de l'assiette et presser.
Metre la rondelle en place.
Dévisser l'écrou au sens inverse des aiguille d'une montre et serrer avec l'outil joint.
Enlever l'outil.
Verser l'appareil en avant.
Fonctionnement
DANGER
Risque de blessure par le pad tournant. Ne pas mettre les main ou les pieds pres du pad tournant.
Régler la poignée
Tirer le levier Reglage d'inclinaison.
Pivoter la poignée dans la position comfortable.
Lacher le levier Réglage d'inclinaison.
Transport
Fixer la poignée en position verticale.
Basculer l'appareil vers l'arriere et l'amener au site de mise en œuvre.
Mise sous tension de l'ordinateil
Avertissement
Risque d'endommagement pour le revêtement de sol. Ne pasexploiter l'appareil sur place.
Ne pas utiliser l'appareil, s'il y aaucun pas monté.
REMARQUE
L'appareil ne peut pas etre mis en service quand la poignee se trouve en position verticale par rapport au sol.
Basculer le crochet de cable vers le haut et sorting le cable en totalité de l'appareil.
Brancher la fiche secteur dans une prise de courant. La lampe témoin "Tension secteur" est allumée.
Regler la poignée sur la hauteur de travail.
Maintainir la poignee avec les deux mains.
Presser le déverrouillage gauche ou droit et maintainir.
Pousser le commutateur du même (:oté, l'appareil demarre.
Relacher le déverrouillage.
Pousser l'appareil en avant et en arrriere sur la surface à travailler.
Pour interrompre le fonctionnement, relâcher le commutateur.
Mise hors service
Relacher le commutateur.
Retirer la fiche secteur de la prise de courant.
Tirer le levier Réglage d'inclinaison et positionner la poignée en position verticale.
Basculer le crochet de cable vers le bas et enrouler le cable entre la poignee et le crochet de cable.
Verser l'appareil en arrriere et poser le sur la poignée.
Enlever le pad.
Verser l'appareil en avant.
Essuyer le corps avec un chiffon.
Stocker l'appareil dans un local sec.
△AVERTISSEMENT
L'appareil peut rouler et cause des accidents. Ne pas poser l'appareil sur des plans inclins.
Basculer la poignée vers l'avant
Pour la variante 230V / 60Hz la poignee peut etre basculée vers l'avant pour le transport et le stockage.
Tirer le levier Reglage d'inclinaison.
Basculer la poignee vers l'avant.
Lacher le levier Reglage d'inclinaison.
Transport
Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des vehicules.
Retirer le pad de l'appareil.
Entreposage
△PRECAUTION
Risque de blessure et d'endommagement!
Prendre en compte le poids de l'appareil à l'entreposage.
Cet apparéil doit uniquement être entreposé en interieur.
→ Choiser l'emplacement en tenant compte du poids total de l'appareil, afin de ne pas porter préjudice à la stabilité.
Retirer le pad de l'appareil.
Entretien et maintenance
△DANGER
Risque de blessure. Avant d'effectuer tout type de travail sur l'appareil, débrancher la fiche secteur.
Vérifier si le cable d'alimentation est endommagé. Remplacer le cable d'alimentation défectueux.
Contrôler le niveau de replissage du sac de filtrage, si nécessaire le replacer.
Contrat de maintenance
Afin de pouvoir garantir un fonctionnement fiable de l'appareil, il est possible de conclude des contrats de maintenance avec le bureau de ventes Kärcher responsable.
Assistance en cas de panne
△DANGER
Risque de blessure. Avant d'effectuer tout type de travail sur l'appareil, débrancher la fiche secteur.
En cas de pannes ne pouvant pas etre résolues grace aux instructions de ce tableau, appeler le service après-vente.
| Panne Remède | |
| Impossible de démarrer l'appareil,la lampe tímein "Tension secteur"ne s'allume pas. | Contrôler le fusible dans l'appareil, le cable d'alimen-tation, la fiche électrique et la prise électrique. Si le fu-sible s'est déclenché plusieurs fois à la suite, faire ap-pel au SAV. |
| Impossible de démarrer l'appareil,la lampe tímein "Tension secteur"s'allume. | Commander correctement le déverrouillage, voir"Mettre l'appareil en service". |
| Amener la poignée en position de travail. Lorsque la poignée est en position verticale, l'appareil ne peut pas être démarré. | |
| Contrôler la connexion correcte de la connexion enfi-chée Conduite de commande. | |
| L'appareil vibre fortement Contrôler | la fixation du pad |
| Nettoyer le pad | |
| Remplacer le pad | |
| Le pad ne tourne pas Vérifier si des | corps étrangers bloquent les pads et lecas échéant, éliminer les corps étrangers. |
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les évientuelles pannes sur l'appareil sont réparées gratuitement dans le dél à validité de la garantie, dans la mesure où celles-ci relevant d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agrée le plus proche munis de votre preuve d'achat.
Accessoires et pieces de rechange
Utiliser uniquement des accessoires et des pieces de rechange autorisés par le fabricant. Des accessoires et des pieces de rechange d'origine garantissant un fonctionnement sur et parfait de l'appareil.
Pièces de rechange
- Une selection des pieces de rechange utilisées le plus se trouve à la fin du mode d'emploi.
- Vous trouvrez plus d'informations sur les pieces de rechange dans le menu Service du site www.kaercher.com.
Accessoires
| Désignation Rétérence | |
| Pad, doux, nature 6.371-146.0 | |
| Pad, douce, beige 6.369-468.0 | |
| Pad, moyenne doux, rouge 6.369-079.0 | |
| Bouteille de pulvérisation de pompe, 1 litre | 6.394-409.0 |
| Dispositif de pré-arrosage 6.670-020.0 |
Produit détergent
| Désignation Rétérence | |
| Spray Cleaner RM 748, 10 litres | 6.295-162.0 |
Déclaration UE de conformité
Nous certifi ons par la presente que la machine specifiee ci-apres repond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marche aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiene par les directives européennes en vigueur. Toute modification apportee à la machine sans notre accord rend cette déclaration invalide.
Produit : Nettoyeur de plancher
Type: 1.291-xxx
Directives européennes en vigueur: 2006/42/CE (+2009/127/CE)
2014/30/UE
Normes harmonisées appliquées :
EN 60335-1
EN 60335-2-67
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-11:2000
EN 62233: 2008
Normes nationales appliquées :
一
Les signataires agissant sous ordre et avec le pouvoir de la direction.
H.Jenner
| BDP 50/1500 | |||
| Performances | |||
| Tension du secteur V/Hz 230/50 230/60 | |||
| Puisance absorbée Moteur W 1100 1100 | |||
| Pad | |||
| Largeur de travail mm 500 500 | |||
| Diamètre mm 500 500 | |||
| Vitesse de rotation t/min 1500 1500 | |||
| Pression appliquée par les brosses N/cm | 2 | 0,04 0,04 | |
| Dimensions et poids | |||
| Surface théoriquement nettoyable m²/h 900 | 900 | ||
| Volume sac filtrant l | 1 | ||
| Poids | kg | 34,5 34,0 | |
| Dimensions (l x l x h) | mm 760x5 | 60x1260 760x5 | 60x1260 |
| Longueur de cable m | 20 | 20 | |
| Câble d'alimentation | H07RN-F | 3x1,5 mm² | |
| Emissions sonores | |||
| Niveau de pression acoustique (EN 60704-1) | dB(A) | 56 | 61,3 |
| Vibrations de l'appareil | |||
| Valeur globale de vibrations (ISO 5349) | m/s² | 0,35 0,78 | |
