PHG 1845 Battery - Taille-haies Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Taille-haies sur batterie avec prolongateur
Marque	Kärcher
Modèle	PHG 1845 Battery
Alimentation	Batterie Lithium-ion 18 V (Kärcher Battery Power 18V)
Longueur de coupe	45 cm
Espacement des dents	18 mm
Vitesse de ralenti	1350 min⁻¹
Plage de travail maximale	2,9 m (avec prolongateur)
Dimensions (L × l × h)	2967 × 122 × 250 mm
Poids (sans batterie)	4,3 kg
Niveau de pression acoustique	84,2 dB(A)
Niveau de puissance acoustique garanti	95 dB(A)
Vibrations main-bras (poignée avant)	1,5 m/s²
Vibrations main-bras (poignée arrière)	1,4 m/s²
Dispositifs de sécurité	Commande à deux mains, protège-lame, fermeture rapide de la sangle
Accessoires inclus	Prolongateur, collecteur de déchets, sangle de transport, protège-lame
Batterie et chargeur	Batterie et chargeur vendus séparément (compatibles Kärcher Battery Power 18V)
Entretien et nettoyage	Nettoyer à la brosse après usage, huiler les lames, affûtage possible
Garantie	Selon conditions en vigueur dans chaque pays (contacter le service après-vente)
Utilisation prévue	Coupe de haies, arbustes et plantes similaires en extérieur

FOIRE AUX QUESTIONS - PHG 1845 Battery Kärcher

Comment démarrer le taille-haies Kärcher PHG 1845 Battery ?

Appuyez d'abord sur la touche de déverrouillage de l'interrupteur principal, puis sur l'interrupteur principal. L'appareil s'arrête lorsque vous relâchez l'interrupteur.

Quelle batterie utiliser avec le PHG 1845 Battery ?

Utilisez exclusivement une batterie Kärcher Battery Power 18V. La batterie n'est pas incluse avec l'appareil.

Comment régler la tête pivotante ?

Appuyez sur la tête pivotante d'une main et déplacez le manche de l'autre main jusqu'à l'angle souhaité. Ne déplacez jamais la lame à la main.

Quelles précautions de sécurité prendre ?

Portez des lunettes de protection, des gants résistants, des chaussures antidérapantes et un casque si nécessaire. Maintenez une distance d'au moins 10 m des lignes électriques et éloignez les personnes et animaux de plus de 15 m.

Comment entretenir les lames du taille-haies ?

Après chaque utilisation, nettoyez les lames avec une brosse dure et appliquez une huile adaptée (spray ou huile machine) pour éviter la rouille. Affûtez les lames si nécessaire avec une lime.

Que faire si l'appareil ne démarre pas ?

Vérifiez que la batterie est correctement insérée et chargée. Si la batterie est défectueuse, remplacez-la. Assurez-vous que la lame n'est pas bloquée par des débris.

Comment transporter le taille-haies en toute sécurité ?

Retirez la batterie, laissez refroidir l'appareil et montez le protège-lame. Démontez le prolongateur si nécessaire. Transportez-le dans un endroit sec et stable.

Quelle est la longueur maximale de travail avec le prolongateur ?

Avec le prolongateur installé, la plage de travail maximale est de 2,9 m.

Comment nettoyer l'appareil ?

Utilisez un chiffon humide et une brosse pour enlever les résidus. N'utilisez pas de détergents agressifs, n'immergez pas l'appareil dans l'eau et ne le nettoyez pas au jet à haute pression.

Où trouver des pièces de rechange et accessoires ?

Utilisez exclusivement des pièces détachées et accessoires originaux Kärcher. Vous pouvez les commander sur le site www.kaercher.com ou auprès de votre revendeur.

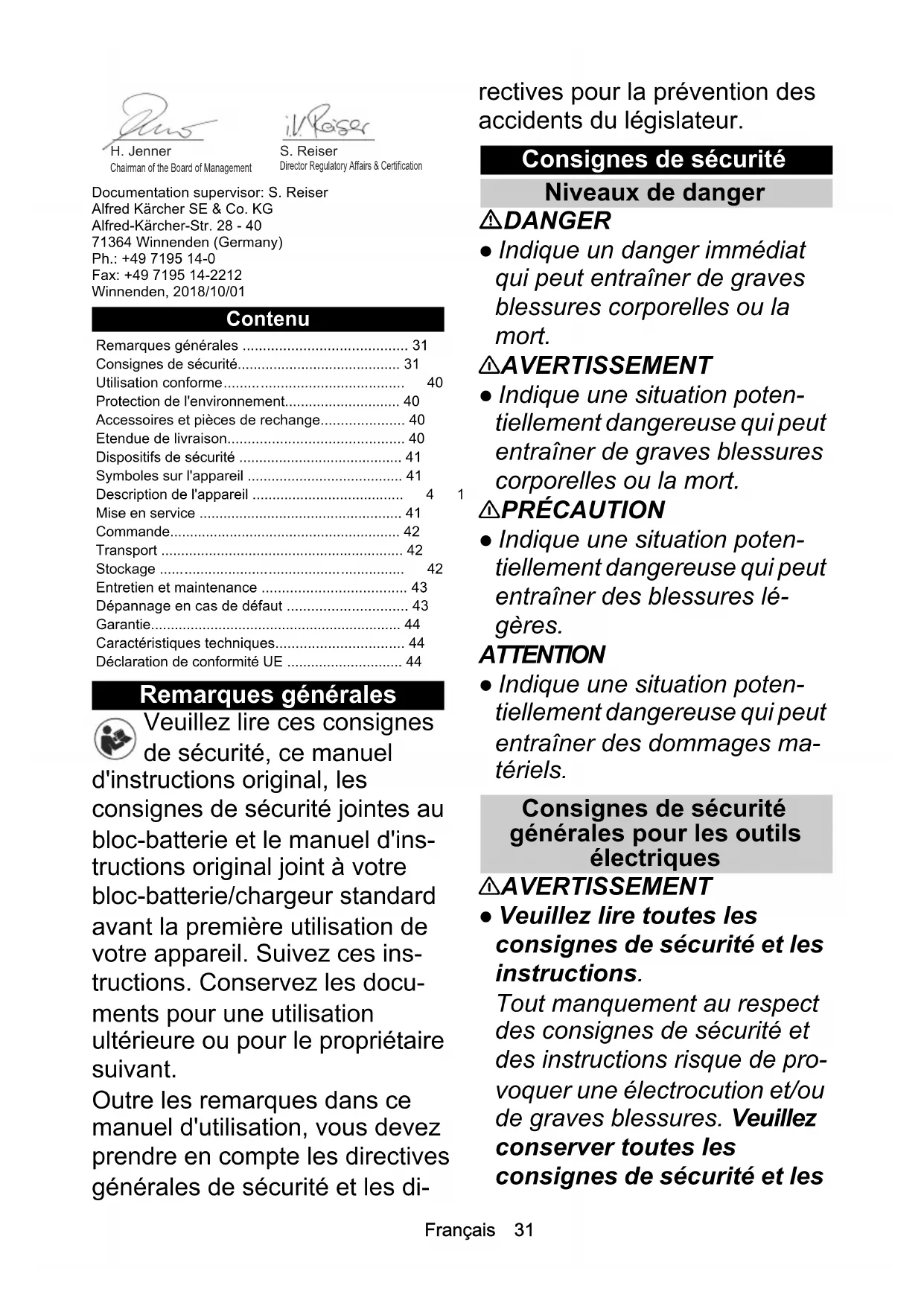

MODE D'EMPLOI PHG 1845 Battery Kärcher

Remarques générales 31 Consignes de sécurité 31 Utilisation conforme 40 Protection de l'environnement 40 Accessoires et pièces de rechange 40 Étendue de livraison 40 Dispositifs de sécurité 41 Symboles sur l'appareil 41 Description de l'appareil 41 Mise en service 41 Commande 42 Transport 42 Stockage 42 Entretien et maintenance 43 Dépannage en cas de défaut 43 Garantie 44 Caractéristiques techniques 44 Déclaration de conformité UE 44

Remarques générales

Veuillez lire ces consignes de sécurité, ce manuel d'instructions original, les consignes de sécurité jointes au bloc-batterie et le manuel d'instructions original joint à votre bloc-batterie/chargeur standard avant la première utilisation de votre appareil. Suivez ces instructions. Conservez les documents pour une utilisation ultérieure ou pour le propriétaire suivant.

Outre les remarques dans ce manuel d'utilisation, vous devez prendre en compte les directives générales de sécurité et les directives pour la prévention des accidents du législateur.

directives pour la prévention des accidents du législateur.

Consignes de sécurité

Niveau de danger

DANGER

• Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

AVERTISSEMENT

• Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

PRÉCAUTION

• Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

• Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Consignes de sécurité générales pour les outils électriques

AVERTISSEMENT

• Veuillez lire toutes les consignes de sécurité et les instructions.

Tout manquement au respect des consignes de sécurité et des instructions risque de provoquer une électrocution et/ou de graves blessures. Veuillez conserver toutes les consignes de sécurité et les

instructions fournies en cas de besoin à l'avenir.

Le terme « Outil électrique » utilisé dans les consignes de sécurité se réfère aux outils électriques fonctionnant sur secteur (avec cordon secteur) et aux outils électriques fonctionnant sur batteries (sans cordon secteur).

1. Sécurité de l'espace de travail

a. Votre plage de travail doit toujours être propre et bien éclairée. Des plages de travail désordonnées ou non éclairées risquent de provoquer des accidents.

b. Ne travaillez pas avec l'outil électrique dans des atmosphères explosives dans lesquelles se trouvent des liquides, gaz ou poussières inflammables. Les outils électriques génèrent des étincelles qui peuvent enflammer la poussière ou les vapeurs.

c. Tenez les enfants et toute autre personne à l'écart lors de l'utilisation de l'outil électrique. Toute distraction risquerait de vous faire perdre le contrôle de l'appareil.

2. Sécurité électrique

La fiche de connexion de l'outil électrique doit en-

Entrer dans la prise. La fiche ne doit en aucun cas être modifiée. N'utilisez pas d'adaptateur avec les outils électriques mis à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque d'une électrocution.

b Évitez tout contact corporel avec des surfaces reliées à la terre telles que les tuyaux, chauffages, cuisinières et réfrigérateurs. Risque très élevé d'électrocution si votre corps est relié à la terre.

Conservez les outils électriques à l'abri de la pluie ou de l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque d'électrocution.

d Ne débranchez pas le câble pour porter l'outil électrique, le suspendre ou pour retirer la fiche de la prise. Tenez le câble à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pièces de l'appareil en mouvement. Tout câble endommagé ou emmêlé augmente le risque d'électrocution.

e Si vous travaillez avec un outil électrique à l'extérieur, utilisez uniquement une rallonge adaptée à une utilisation en extérieur.

L'utilisation d'une rallonge conçue pour l'extérieur réduit le risque d'électrocution.

f Si l'utilisation de l'outil électrique dans un environnement humide est inévitable, utilisez un disjoncteur de courant de défaut. L'utilisation d'un disjoncteur de courant de défaut réduit le risque d'électrocution.

3 Sécurité des personnes a Soyez vigilants et attentifs à ce que vous faites et travaillez prudemment avec tout outil électrique. N'utilisez pas d'outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention lors de l'utilisation d'un outil électrique peut causer de graves blessures.

b Portez un équipement de protection individuelle et toujours des lunettes de protection. Le port d'un équipement de protection individuelle tel qu'un masque anti-poussières, des chaussures de sécurité antidérapantes, un casque ou une protection auditive, selon le type et l'usage de l'outil électrique,

réduit le risque de blessures.

c Évitez toute mise en service involontaire. Assurez-vous que l'outil électrique est éteint avant de le brancher à l'alimentation électrique et/ou à la batterie, avant de le prendre ou de le porter. Si votre doigt se trouve sur l'interrupteur lorsque vous portez l'outil électrique ou si vous branchez l'appareil à l'alimentation électrique lorsqu'il est allumé, vous risquez de provoquer un accident.

d Retirez les outils de réglage ou la clé de serrage avant d'allumer l'outil électrique. Tout outil ou toute clé se trouvant sur une pièce de l'appareil en rotation risque de provoquer des blessures.

e Évitez toute posture anormale. Garantissez une stabilité et maintenez l'équilibre. Cela vous permet de mieux contrôler l'outil électrique dans des situations inattendues.

f Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Les cheveux, vêtements et gants doivent être tenus à l'écart des pièces en mouvement. Les

vêtements larges, les gants, les bijoux ou les cheveux longs peuvent être happés par les pièces en mouvement.

g S'il est possible d'installer des dispositifs d'aspiration ou de collecte de la poussière, assurez-vous qu'ils sont branchés et utilisés correctement. L'utilisation d'une aspiration de la poussière peut réduire les risques dus à la poussière.

4 Utilisation et traitement de l'outil électrique

a Ne surchargez pas l'appareil. Utilisez l'outil électrique spécialement adapté à votre travail. Un outil électrique approprié garantit un meilleur travail en toute sécurité dans la gamme de puissance indiquée.

b N'utilisez pas d'outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne peut plus être allumé ou éteint est dangereux et doit être réparé.

c Retirez la fiche de la prise et/ou retirez la batterie avant de procéder aux réglages de l'appareil, de remplacer les accessoires ou de ranger l'appareil. Cette mesure de précaution

permet d'éviter tout démarrage intempestif de l'outil électrique.

d Conservez les outils électriques non utilisés hors de portée des enfants. Ne laissez pas des personnes qui ne sont pas familiarisées avec l'appareil ou qui n'ont pas lu les présentes instructions utiliser l'appareil. Les outils électriques sont dangereux s'ils sont utilisés par des personnes inexpérimentées.

e Prenez soin de vos outils électriques. Vérifiez si les pièces mobiles fonctionnent parfaitement et ne coincent pas, si des pièces sont cassées ou tellement endommagées que le fonctionnement de l'outil électrique en est entravé. Faites réparer toute pièce endommagée avant d'utiliser l'appareil. Nombre d'accidents proviennent d'outils électriques mal entretenus.

f Veillez à ce que les outils de coupe soient toujours propres et bien tranchants. Les outils de coupe soigneusement entretenus avec des bords de coupe tranchants coincent moins et peuvent être guidés plus facilement.

g Utilisez les outils électriques, les accessoires, les outils d'insertion, etc. conformément à ces instructions. Tenez alors compte des conditions de travail et de l'opération à exécuter. Tout usage des outils électriques pour des utilisations autres que celles prévues peut provoquer des situations dangereuses.

5 Utilisation et entretien des blocs-batteries

a Chargez le bloc-batterie exclusivement avec les chargeurs autorisés par le fabricant. Les chargeurs qui ne sont pas adaptés pour le bloc-batterie correspondant risquent de provoquer un incendie. b Utilisez l'appareil exclusivement avec un bloc-batterie adaptable. Toute utilisation d'un autre bloc-batterie peut entraîner des blessures et des incendies. c Tenez le bloc-batterie non utilisé à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou de tout autre petit objet métallique qui risqueraient de provoquer un court-circuit. Un court-circuit peut provoquer un incendie ou une explosion.

d Dans certaines circonstances, du liquide peut s'échapper du bloc-batterie. Évitez tout contact avec ce liquide. Si le liquide entre en contact avec votre peau, rincez soigneusement avec de l'eau. Si le liquide entre en contact avec vos yeux, consultez immédiatement un médecin. Le liquide de la batterie peut provoquer des irritations et brûlures cutanées.

6 Service

a Faites réparer votre outil électrique uniquement par un personnel spécialisé qualifié et en utilisant uniquement des pièces de rechange d'origine. Cela permet de garantir le maintien de la sécurité de l'appareil.

Consignes de sécurité des taille-haies

Tenez toutes les parties du corps éloignées de la lame de coupe. N'essayez pas d'enlever des déchets de taille, ni de tenir des matériaux à couper lorsque la lame fonctionne. Retirez les déchets de taille coincés uniquement lorsque l'appareil est à l'arrêt. Un instant d'inattention lors de l'utilisation du taille-haie peut causer de graves blessures.

haie peut causer de graves blessures.

• Portez le taille-haie par la poignée, lame à l'arrêt. Lors du transport ou du rangement du taille-haie, remettez toujours le protecteur en place. Une manipulation attentionnée de l'appareil réduit le risque de blessures occasionnées par la lame.
• Maintenez l'outil électrique exclusivement au niveau des surfaces de maintien isolées car la lame de coupe peut entrer en contact avec des câbles électriques cachés. Le contact de la lame de coupe avec un câble conducteur peut mettre des pièces de l'appareil en métal sous tension et provoquer une électrocution. Tenez-vous à l'écart des câbles et des conduites dans votre plage de travail pendant le fonctionnement. Pendant le fonctionnement, les câbles et les conduites peuvent être happés et sectionnés par la lame de coupe.

Consignes de sécurité supplémentaires

DANGER · Blessures graves si des objets sont projetés par la lame de coupe ou si un câble ou une corde se coince dans l'outil de coupe. Avant d'utiliser l'appareil

reil, vérifiez bien qu'il n'y ait pas de pierres, de bâtons, de métal, de câble, d'os ou de jouet dans la plage de travail et enlevez-les le cas échéant. • N'utilisez jamais l'appareil si des personnes, notamment des enfants ou des animaux, se trouvent dans un rayon de 15 m car la lame de coupe pourrait projeter des objets. • Toute modification sur l'appareil est interdite.

• Blessures graves dues à un manque de concentration pendant le travail. N'utilisez jamais l'appareil sous l'influence de l'alcool, de médicaments ou de drogues ou si vous êtes fatigué. AVERTISSEMENT • L'appareil ne doit pas être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas de l'expérience et/ou des connaissances nécessaires. • Vous devez disposer d'une vue sans obstruction sur la plage de travail afin de détecter les dangers éventuels. Utilisez l'appareil exclusivement sous un bon éclairage. • Avant de l'utiliser, assurez-vous que l'appareil, tous les éléments de commande et les dispositifs de sécurité fonctionnent correctement. Vérifiez que les fermetures ne sont pas desserrées, assurez-vous que tous les caches de protection

tion et poignées sont correctement et solidement fixés.

N'utilisez pas l'appareil s'il n'est pas dans un état impeccable.

• Remplacez les pièces usées ou endommagées avant de mettre l'appareil en service.
• Lorsque vous travaillez avec l'appareil, portez des pantalons longs et lourds, des vêtements à manches longues et des bottes antidérapantes. Ne travaillez jamais pieds nus. Ne portez pas de sandales ou de pantalons courts. Évitez les vêtements amples ou les vêtements avec des rubans et des lacets.
• Risque de rebond dû à une perte d'équilibre. Évitez une position anormale du corps, garantissez une stabilité et maintenez l'équilibre. - Tenez systématiquement l'appareil à deux mains. Tenez la poignée avant d'une main. De l'autre main, tenez la poignée arrière, actionnez la touche de déverrouillage et l'interrupteur principal. - Vous devez porter la sangle de transport fournie lors de l'utilisation de l'appareil. La sangle de transport est équipée d'une fermeture rapide. La sangle de transport vous aide à contrôler l'appareil lorsqu'il est abaissé après la coupe et à amortir le poids de l'appareil pendant la coupe. Familiarisez-vous avec la sangle de transport et la ferme

ture rapide avant d'utiliser l'appareil. Ne portez pas de vêtements par-dessus le harnais et ne gênez pas l'accès à la fermeture rapide. • Risque d'électrocution. Ne travaillez pas avec l'appareil à moins de 10 m des lignes aériennes. • N'utilisez pas l'appareil à proximité de poteaux, clôtures, bâtiments ou autres objets immobiles. • Les lames de l'appareil sont acérées. Portez des gants de protection résistants et travaillez avec prudence quand vous montez, remplacez, nettoyez ou vérifiez le serrage des vis.

• Remplacez les pièces usées ou endommagées avant de mettre l'appareil en service.
• Arrêtez immédiatement l'appareil et vérifiez s'il est endommagé ou identifiez la cause de la vibration si l'appareil est tombé, a reçu un coup ou vibre anormalement. Faites réparer les dommages par le service après-vente agréé ou remplacez l'appareil. - Avant chaque utilisation, vérifiez que le raccord de manche de la perche et l'outil de coupe sont solidement fixés.
• Avant de couper une haie ou un arbuste, vérifiez si des personnes ou des animaux ne se trouvent pas derrière ou à l'intérieur. Mettez le moteur hors tension, retirez le bloc-batterie, assurez-vous que tous les composants mobiles sont complètement stoppés :

composants mobiles sont complètement stoppés :

• Avant de régler la position de travail du système de coupe.
• Avant de nettoyer l'appareil ou d'enlever une obstruction. Avant de laisser l'appareil sans surveillance.
• Avant de vérifier, d'entretenir l'appareil ou d'intervenir dessus.

PRÉCAUTION : Portez une protection oculaire et auditive intégrale. Portez un casque lors de travaux effectués dans des zones où il existe un danger de chutes d'objets. Risque de blessures en cas d'accrochage de vêtements amples, de cheveux ou de bijoux par des pièces mobiles de l'appareil. Tenez vêtements et bijoux éloignés des pièces mobiles de la machine. Attachez les cheveux longs.

• Avant tout démarrage de l'appareil, assurez-vous que les outils de coupe ne peuvent pas entrer en contact avec quoi que ce soit. N'utilisez pas l'appareil sur une échelle ou une base non stable. La protection auditive peut limiter votre capacité à entendre les signaux d'avertissement, soyez donc attentif aux dangers éventuels à proximité et dans votre plage de travail. Le bruit de l'appareil peut réduire votre capacité auditive, soyez donc attentif aux dangers possibles présents à proximité et à l'intérieur de la plage de travail.

sents à proximité et à l'intérieur de la plage de travail.

ATTENTION : Ne faites pas usage de force pour guider l'appareil dans des buissons épais. Les outils de coupe peuvent ainsi se bloquer et ralentir. Diminuez la vitesse de travail si les outils de coupe se bloquent. Ne coupez pas des branches et des rameaux qui sont visiblement trop gros pour passer entre les lames de coupe. Utilisez une scie à main ou une scie à élaguer sans moteur pour couper les branches et rameaux de gros diamètre.

Transport et stockage

AVERTISSEMENT : Coupez l'appareil, laissez-le refroidir et retirez le bloc-batterie avant de le stocker ou de le transporter. PRÉCAUTION : Pour éviter les accidents et les blessures, transportez et stockez l'appareil uniquement avec la protection de lame installée et l'accu retiré. Risque de blessures et dommages sur l'appareil. Bloquez l'appareil contre tout mouvement ou toute chute pendant le transport. Stockez le bloc-batterie séparément de l'appareil pour des raisons de sécurité.

ATTENTION • Retirez tous les corps étrangers de l'appareil avant de le transporter ou de le stocker. • Stockez l'appareil

dans un endroit sec, bien aéré et inaccessible pour les enfants. Tenez l'appareil éloigné des substances corrosives telles que les produits chimiques pour le jardin. • Ne stockez pas l'appareil à l'extérieur.

Maintenance et entretien en toute sécurité

△AVERTISSEMENT • Coupez le moteur, retirez le bloc-batterie et assurez-vous que toutes les pièces mobiles sont complètement arrêtées :

• Avant de nettoyer ou d'entretenir l'appareil.
• Avant de remplacer les accessoires.
• Risque de blessures dues aux outils de coupe tranchants. Procédez avec grand soin lors du retrait ou de l'installation du protège-lame, lors du nettoyage et de l'huilage de l'appareil. Veillez à ce que l'appareil soit en bon état et vérifiez à intervalles réguliers que les goujons, les écrous et les vis sont bien serrés. Après chaque utilisation, retirez les salissures des outils de coupe à l'aide d'une brosse dure et appliquez une huile adaptée pour la protection antirouille avant de réinstaller le protège-lame. Le fabricant recommande d'utiliser un spray comme protection antirouille et pour l'huilage. Renseignez-vous

auprès de votre service après-vente pour vous procurer le spray adapté. Vous pouvez huiler les outils de coupe de la manière décrite avant chaque utilisation.

△PRÉCAUTION • Utilisez exclusivement les accessoires et pièces de rechange autorisés par le fabricant. Les accessoires et pièces de rechange originaux garantissent le fonctionnement sûr et sans défaut de votre appareil.

ATTENTION • Nettoyez le produit après chaque utilisation avec un chiffon doux et sec.

Remarque • Les travaux de service et de maintenance doivent être effectués uniquement par le personnel qualifié et formé spécifiquement à cette intention. Nous recommandons d'envoyer le produit pour réparation à un centre de service agréé. • Vous ne devez effectuer que les réparations et réglages décrits dans ce manuel d'utilisation. Contactez notre service après-vente agréé pour les réparations allant au-delà.

Risques résiduels

△AVERTISSEMENT

• Même si l'appareil est utilisé comme prévu, il y a encore certains risques résiduels. Les risques suivants peuvent être

générés lors de l'utilisation de l'appareil :

• Blessures par contact avec les outils de coupe. Tenez les outils de coupe éloignés du corps. Utilisez le protège-lame lorsque vous ne taillez pas.
• Les vibrations peuvent causer des blessures. Pour chaque travail, utilisez l'outil approprié, utilisez les poignées prévues et limitez le temps de travail et l'exposition. Le bruit peut causer des lésions auditives. Portez une protection auditive et limitez la sollicitation.

Réduction des risques △PRÉCAUTION

• Une durée d'utilisation prolongée de l'appareil peut provoquer des troubles circulatoires au niveau des mains en raison des vibrations. Il est impossible de définir une durée de validité générale pour l'utilisation car elle dépend de nombreux facteurs d'influence : tendance personnelle à souffrir d'une mauvaise circulation sanguine (doigts souvent froids, démangeaisons dans les doigts)
• Basse température ambiante. Portez des gants chauds pour protéger vos mains.
• Circulation sanguine entravée par une saisie trop ferme.
• Un usage en continu est plus dangereux qu'une utilisation interrompue par des pauses. Consultez un médecin en cas d'utilisation régulière et de longue durée de l'appareil ou d'apparition répétée de symptômes tels que des démangeaisons dans les doigts ou des doigts froids.

Utilisation conforme

• Le taille-haie sur batterie avec prolongateur est conçu exclusivement pour une utilisation privée.
• L'appareil est prévu uniquement pour l'emploi à l'air libre. Pour des raisons de sécurité, l'appareil doit systématiquement être fermement tenu à deux mains.
• L'appareil est conçu pour couper des haies, des arbustes et des plantes similaires. L'utilisateur s'appuie de manière stable sur le sol.
• L'appareil peut être rallongé jusqu'à 2,93 m maximum.
• L'appareil ne doit être utilisé que dans un environnement sec et bien éclairé.

Toute autre utilisation, par exemple la coupe d'herbe, d'arbres et de branches, est interdite.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, des batteries ou de l'huile qui représentent un danger pour la santé humaine et l'environnement s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués de ce symbole ne doivent pas être jetés avec les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Étendue de livraison

L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en

cas de dommage dû au transport, veuillez informer votre distributeur.

Dispositifs de sécurité

△PRÉCAUTION

Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité sont là pour vous protéger. Ne modifiez ni ne contournez jamais les dispositifs de sécurité.

Touche de déverrouillage

La commande à deux mains est assurée par la touche de déverrouillage de l'interrupteur principal sur la poignée arrière. La touche de déverrouillage bloque l'interrupteur principal et empêche ainsi tout démarrage incontrôlé du taille-haie.

Protège-lame

Le protège-lame est un composant essentiel des dispositifs de sécurité du taille-haie. Il est interdit d'utiliser un protège-lame endommagé, lequel doit être immédiatement remplacé.

Symboles sur l'appareil

	Symbole d'advertisement général
	Veuillez dire le manuel d'utilisation et toutes les consignes de sécurité avant la mise en service.
	Pendant le travail avec l'appareil, portez un casque ainsi qu'une protection oculaire et auditive appropriés.
	Pendant le travail avec l'appareil, portez des chaussures de sécurité anti-déra-pantes.
	Pendant le travail avec l'appareil, portez des gants anti-dérapants et résistants.
	N'exposez pas l'appareil à la pluie ou à des conditions humides.
	Tirer : Verrouillage rapide
	Risque de blessures. Ne pas toucher les outils de coupe tranchants.
	Risques électriques. Pendant le travail avec l'appareil, maintenez une distance minimale de \( {10}\mathrm{\;m} \) par rapport aux lignes aériennes.
	Danger du à des objets projétés. Eloi- gnez les spectateurs, notamment les en-fants et les animaux domestiques, à une distance d'au moins 15 m de la plage de travail.

Le niveau de pression acoustique garanti indiqué sur l'étiquette est de 95 dB.

Description de l'appareil

Le présent manuel d'utilisation décrit l'équipement complet. L'étendue de livraison varie selon les modèles (voir l'emballage).

Illustration, voir pages graphiques Illustration A

1 Interrupteur principal ② Touche de déverrouillage de l'interrupteur principal 3 Manche supérieur 4 Tête pivotante 5 Lame de coupe 6 Manchette rotative ⑦ Prolongateur 8 Œillet pour sangle de transport 9 Manche inférieur 10 Touche de déverrouillage du bloc-batterie ① Plaque signalétique 12 Sangle de transport 13 Protège-lame 14 Collecteur de déchets (15)* Chargeur rapide Battery Power 18V 16* Bloc-batterie Battery Power 18V

• en option

Bloc-batterie

L'appareil peut être exploité avec un bloc-batterie Kärcher Battery Power 18 V.

Mise en service

△AVERTISSEMENT

Démarrage incontrôlé

Danger de mort par des coupures. Pour tous les travaux de préparation, retirez la batterie de l'appareil.

Montage du prolongateur

Si besoin, l'appareil peut être rallongé avec le prolongateur fourni.

Illustration B

ATTENTION

Salissures au niveau des points de raccordement

Risques d'endommagement de l'appareil si des salissures pénètrent entre les points de raccordement du prolongateur et de l'appareil lors du montage.

Vérifiez que les points de raccordement ne sont pas encrassés, nettoyez-les si nécessaire avant de procéder à l'assemblage.

Ne déposez les pièces de raccordement démontées que sur des supports propres.

1. Tourner la manchette rotative du manche inférieur vers la gauche pour la desserrer.
2. Insérer le prolongateur et tourner la manchette rotative vers la droite pour la bloquer.
3. Insérer le manche supérieur dans le prolongateur et tourner la manchette rotative vers la droite pour la bloquer.

Montage du collecteur de déchets

1. Monter le collecteur de déchets. Illustration C

Accrocher la sangle

La sangle de transport aide à abaisser l'appareil de manière contrôlée après la coupe et à amortir le poids de l'appareil pendant l'utilisation.

Illustration D

1. Accrocher les crochets de la sangle de transport dans les œillets de la poignée et du manche. Poser la sangle de transport sur une épaule. S'assurer que la sangle de transport peut être rapidement détachée en cas de danger.

Insérer la batterie

ATTENTION

Contacts encrassés

Dommages sur l'appareil et l'accumulateur. Vérifiez l'absence d'encrassement sur le logement de l'accumulateur et les contacts avant l'utilisation et nettoyez-les, si nécessaire.

Illustration E

1. Pousser la batterie dans le logement jusqu'à ce que son enclenchement soit audible.

Commande

Nous conseillons aux personnes inexpérimentées de se laisser instruire par une personne expérimentée et de s'entraîner à la manipulation et aux techniques avant de travailler avec le taille-haie.

Réglage de la tête pivotante

L'angle entre le manche/prolongateur et le taille-haie peut être adapté aux conditions de travail.

Illustration F

△PRÉCAUTION

Lame de coupe tranchante

Coupures

Portez systématiquement des gants de protection lorsque vous travaillez sur la lame de coupe.

1. Monter le protège-lame. Illustration G
2. Aligner le manche/prolongateur parallèlement au sol.
3. Appuyer sur la tête pivotante d'une main. Illustration H

△AVERTISSEMENT

Coupures en cas de contact avec la lame tranchante

Ne déplacez jamais la lame de coupe à la main.

1. De l'autre main, déplacer le manche/prolongateur jusqu'à ce que l'angle souhaité soit réglé.
2. Relâcher la tête pivotante.

Démarrer l'appareil

1. Appuyer sur la touche de déverrouillage de l'interrupteur principal. Illustration I
2. Appuyer sur l'interrupteur principal. L'appareil démarre.
3. Relâcher l'interrupteur principal. L'appareil s'arrête.

Commande

△PRÉCAUTION

Risque de blessures dues aux lames acérées

Portez des lunettes de protection et des gants de protection lors de tous les travaux sur l'appareil.

△AVERTISSEMENT

Risque de blessures en raison de mouvements incontrôlés de l'appareil

Tenez systématiquement l'appareil à deux mains. Portez systématiquement la sangle de transport.

1. Vérifier l'absence de corps étrangers tels que le papier, les films ou les fils et les enlever, le cas échéant.
2. Retirer le protège-lame. Illustration J
3. Allumer l'appareil, voir chapitre Démarrer l'appareil.
4. Tailler la haie. Illustration K

Dépose du bloc-batterie

Remarque

Dans le cas de longues périodes d'arrêt, retirer le bloc-batterie de l'appareil et le sécuriser contre toute utilisation intempestive.

1. Enfoncer la touche de déverrouillage du bloc-batterie pour déverrouiller celui-ci. Illustration L
2. Sortir le bloc-batterie de l'appareil.

Terminer l'utilisation

1. Retirer le bloc-batterie de l'appareil (Chapitre Dépose du bloc-batterie).
2. Nettoyer l'appareil (voir le chapitre Nettoyage de l'appareil).

Transport

△PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement. Observer le poids de l'appareil pour le transport.

△PRÉCAUTION

Démarrage incontrôlé

Coupures

Retirez la batterie de l'appareil avant le transport.

Transportez le taille-haie exclusivement muni du protège-lame.

1. Enlever le bloc-batterie, voir chapitre « Dépose du bloc-batterie ».
2. Monter le protège-lame. Illustration G
3. Si nécessaire, démonter le prolongateur. Illustration M

a) Tourner la manchette rotative supérieure vers la gauche. b) Retirer le prolongateur du manche supérieur. c) Tourner la manchette rotative inférieure vers la gauche. d) Retirer le prolongateur du manche inférieur.

Stockage

ATTENTION

Environnement humide

Corrosion

Stockez l'appareil uniquement en intérieur.

△PRÉCAUTION

Non-respect du poids

Risque de blessure et de dommage

Tenir compte du poids de l'appareil pour le stockage.

△PRÉCAUTION

Démarrage incontrôlé

Coupures

Retirez la batterie de l'appareil avant le transport.

Stockez le taille-haie exclusivement muni du protège-lame.

Avant chaque stockage, nettoyez l'appareil (voir le chapitre Nettoyage de l'appareil).

1. Enlevez le bloc-batterie, voir chapitre Dépose du bloc-batterie.
2. Montez le protège-lame.

Illustration G

1. Si nécessaire, démontez le prolongateur.

Illustration M

a. Tourner la manchette rotative supérieure vers la gauche. b. Retirer le prolongateur du manche supérieur. c. Tourner la manchette rotative inférieure vers la gauche. d. Retirer le prolongateur du manche inférieur.

1. Stocker l'appareil dans un endroit sec et bien aéré. Éloigner l'appareil des substances corrosives comme les produits chimiques de jardinage et les sels à dégeler.

Entretien et maintenance

△ PRÉCAUTION

Démarrage incontrôlé

Coupures

Retirez la batterie de l'appareil avant tous les travaux sur l'appareil.

△ PRÉCAUTION

Risque de blessures dues aux lames acérées

Portez des lunettes de protection et des gants de protection lors de tous les travaux sur l'appareil.

Nettoyage de l'appareil

ATTENTION

Nettoyage incorrect

Dommages sur l'appareil

Nettoyez l'appareil avec un chiffon humide.

N'utilisez pas de détergents contenant des solvants.

Ne plongez pas l'appareil dans l'eau.

Ne nettoyez pas l'appareil avec un flexible ou jet d'eau sous forte pression.

Illustration N

1. Laisser refroidir l'appareil.
2. Débarrasser la lame et le carter moteur des résidus de végétaux et des salissures à l'aide d'une brosse.
3. Nettoyer les fentes d'aération de l'appareil à l'aide d'une brosse.

Vérifier le raccord à vis de la lame

△PRÉCAUTION

Raccord à vis desserré

Coupures dues à des mouvements incontrôlés de la lame

Vérifiez régulièrement la bonne fixation du raccord à vis de la lame.

Illustration O

1. Vérifier la bonne fixation des vis/écrous.
2. Resserrer les vis/écrous desserrés.

Huilage des lames

Pour conserver la bonne qualité de coupe des lames, les huiler après chaque utilisation.

Remarque

Vous obtiendrez un très bon résultat si vous utilisez une huile de machine ou une huile à vaporiser fluide.

Illustration P

1. Poser l'appareil sur une surface plane.
2. Appliquer l'huile sur la face supérieure des lames.

Affûtage des lames

Remarque

Enlever le moins de matière possible et conserver

l'angle d'origine de la dent lors de l'affûtage.

△ PRÉCAUTION

Lames acérées

Coupures

Portez des gants de protection adaptés pour l'affûtage des lames.

1. Serrer la lame dans un étau.
2. Affûter l'extrémité libre des dents de la lame à l'aide d'une lime.
3. Pousser avec attention la lame à la main jusqu'à ce que les dents de la lame non affûtées soient accessibles.
4. Affûter l'extrémité libre de toutes les dents de la lame à l'aide d'une lime.

Dépannage en cas de défaut

Les défauts ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en l'absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.

En vieillissant, la capacité de la batterie baisse, même en cas de bon entretien, et la durée de marche complète n'est plus atteinte, même à l'état pleinement chargé. Ceci n'est pas un défaut.

Erreur Cause Solution
L'appareil ne démarre pas	Le bloc-batterie n'est pas correctement inséré.	Pousser le bloc-batterie dans le logement jusqu'à ce qu'il s'enclença.
	Le bloc-batterie est vide. • Charger le bloc-batterie.
	Le bloc-batterie est défectueux. • Rempacer le bloc-batterie.
L'appareil s'accête pendant le fonctionnement	Lame bloquée par des déchets de taille.	Enlever les déchets de taille de la lame.
	La batterie est en surchauffe	Interrompre le travail et attendre que la température de la batterie soit à nouveau dans une plage normale.
	Le moteur est en surchauffe	Interrompre le travail et laisser refroidir le moteur.
Problèmes lors du mon-tage du prolongateur	Points de raccordement encrassés	Retirer les salissures qui adhérent aux extrémités du prolongateur et des manches de l'appareil. Ne déposer l'appareil et le prolongateur que sur des supports propres.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériel ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Caractéristiques techniques

Caracteristiques de puissance de l'appareil
Tension nominale V 18
Vitesse du ralenti /min 1350
Longueur de coupe cm 45
Espacement des dents mm 18
Plage de travail (max.)	m	2,9
Niveau de vibrations selon EN ISO 10517: 2019
Valeur de vibrations main-bras poignée avant	m/s2	1,5
Valeur de vibrations main-bras poignée arrêté	m/s2	1,4
Incertitude	m/s2	1,5
Niveau de puissance acoustique selon EN ISO 10517: 2019
Niveau de pression acoustique LpA	dB(A)	84,2
Incertitude KpA	dB(A)	3,0
Niveau de puissance acoustique LWA	dB(A)	93,5
Incertitude KWA	dB(A)	1,4
Dimensions et poids
Longueur x largeur x hauteur	mm 2967 x 122 x 250
Poids (sans bloc-batterie)	kg	4,3

Sous réserve de modifications techniques.

Valeur de vibrations

AVERTISSEMENT

La valeur de vibrations indiquée a été mesurée avec une méthode d'essai standard et doit être utilisée pour la comparaison des appareils.

La valeur de vibrations indiquée doit être utilisée dans une évaluation préalable de la sollicitation.

Selon le mode d'utilisation de l'appareil, l'émission de vibrations peut différer de la valeur totale indiquée pendant l'utilisation momentanée de l'appareil.

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Taille-haie sur batterie avec prolongateur Type : 1.444-210.0

Normes UE en vigueur

Normes harmonisées appliquées

EN 60745-1:2009+A11:2010

EN ISO 10517:2019

EN 55014-1: 2017

EN 55014-2: 2015

EN 50581:2012

Méthode d'évaluation de conformité appliquée

2000/14/CE et modifié par 2005/88/CE : annexe V

Niveau de puissance acoustique dB(A)

Mesuré : 93,5

Garanti : 95

Les signataires agissant sous ordre et avec le pouvoir de la direction.

H. Jenner

2 Sécurité électrique

Enregistrez votre produit et bénéficiez de nombreux avantages.

Évaluez votre produit et dites-nous votre opinion.
