MODE D'EMPLOI Viaggio 23 Shuttle Plus PEG PEREGO

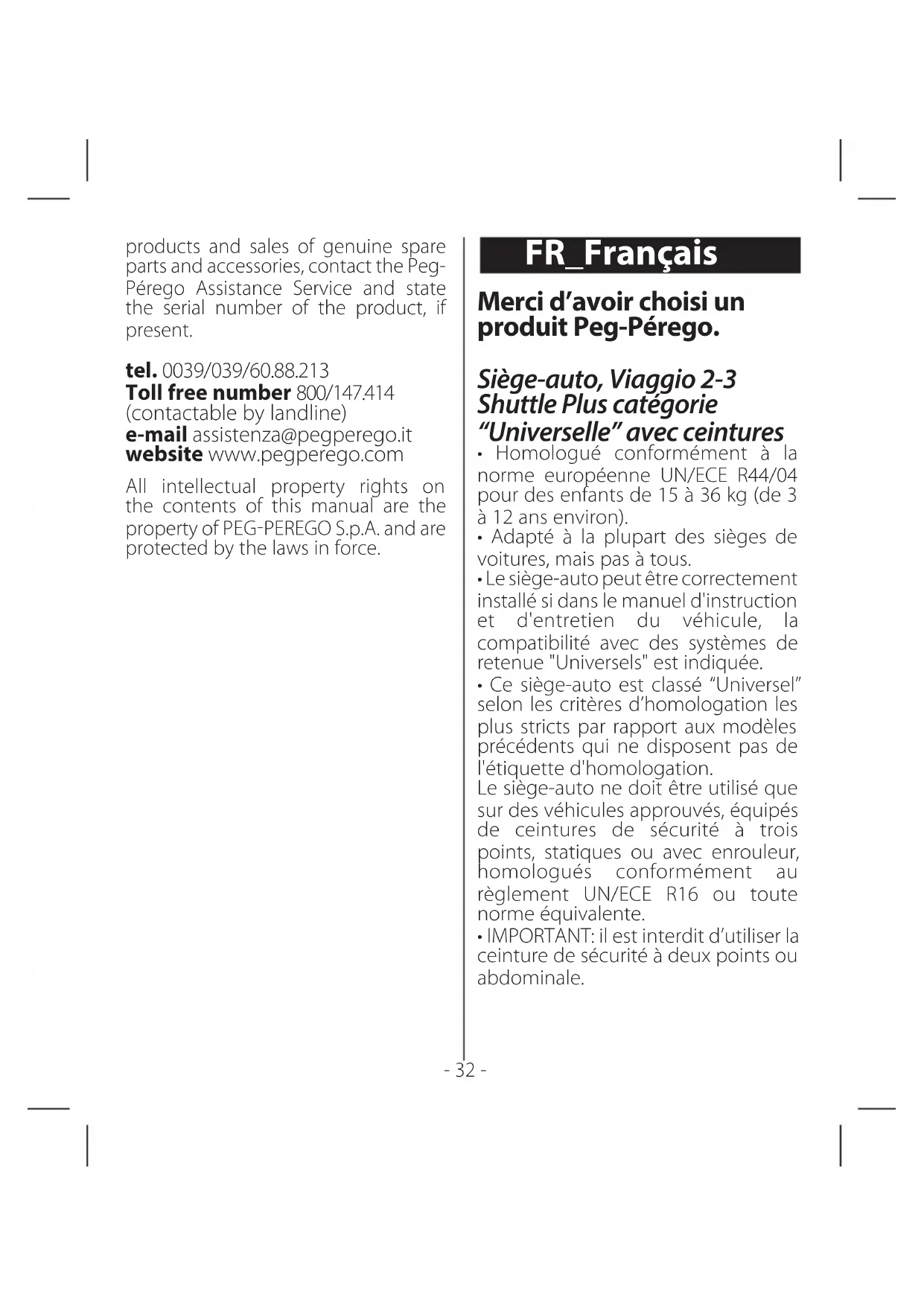

• Homologué conformément à la norme européenne UN/ECE R44/04 pour des enfants de 15 à 36 kg (de 3 à 12 ans environ).

• Adapté à la plupart des sièges de voitures, mais pas à tous.

• Le siège-auto peut être correctement installé si dans le manuel d'instruction et d'entretien du véhicule, la compatibilité avec des systèmes de retenue "Universels" est indiquée.

• Ce siège-auto est classé “Universel” selon les critères d’homologation les plus stricts par rapport aux modèles précédents qui ne disposent pas de l'étiquette d'homologation. Le siège-auto ne doit être utilisé que sur des véhicules approuvés, équipés de ceintures de sécurité à trois points, statiques ou avec enrouleur, homologués conformément au règlement UN/ECE R16 ou toute norme équivalente.

• IMPORTANT: il est interdit d’utiliser la ceinture de sécurité à deux points ou abdominale. FR_Français- 33 - Siège-auto, Viaggio 2-3 Shuttle Plus catégorie “Semi- Universelle”, avec ceintures + ISOFIX

• Homologué conformément à la norme européenne UN/ECE R44/04 pour des enfants de 15 à 36 kg (de 3 à 12 ans environ).

• La fixation aux connecteurs Isofix assure une plus grande stabilité et sécurité en voiture, mais elle ne remplace pas la fonction des ceintures du véhicule pour maintenir votre enfant en toute sécurité.

• Le siège-auto peut être correctement installé si, dans le manuel d'instruction et d'entretien du véhicule, la compatibilité avec des systèmes de retenue « Universels » est indiquée.

• Ce siège-auto a été classé dans la catégorie « Universel » selon des critères d’homologation plus sévères que ceux utilisés pour les modèles antérieurs qui ne bénéficient pas de l'étiquette d'homologation.

• Le siège-auto ne peut être utilisé que sur des véhicules agréés, munis de harnais à trois points statique ou avec enrouleur, homologués selon le règlement UN/ECE R16 ou des normes équivalentes

• IMPORTANT : il est interdit d’utiliser la ceinture de sécurité à deux points ou abdominale. AVERTISSEMENT

• Lire attentivement les instructions avant toute utilisation et les conserver à l'endroit prévu pour cela afin de pouvoir les réutiliser en cas de besoin. Le non respect des instructions d’installation du siège-auto peut faire courir des risques à l’enfant.

• Les opérations de montage et d’installation de Viaggio 2-3 Shuttle Plus doivent être effectuées par des adultes, en gardant l'enfant à l'écart du produit.

• Durant les voyages en voiture, ne jamais tenir l’enfant dans les bras et ne jamais le poser à l’extérieur du siège- auto. En cas de freinage à l'improviste, même si la vitesse est faible, l'enfant serait facilement catapulté vers l'avant.

• Éviter de mettre les doigts dans les mécanismes.

• Dans la voiture, faire particulièrement attention aux bagages ou autres objets qui pourraient blesser l’enfant dans le siège-auto en cas d’accident.

• Ne pas utiliser de systèmes d’installation différents de ceux indiqués ; le siège-auto pourrait se décrocher du siège de la voiture.

• Si la voiture est en mouvement, ne jamais enlever l’enfant du siège-auto.

• Ne jamais laisser l’enfant dans le siège-auto sans surveillance, même quand il dort.

• Ne jamais laisser l'enfant sans surveillance en voiture, même pour de courtes périodes. La température interne de l'habitacle peut soudainement changer et devenir dangereuse pour l'enfant situé à l'intérieur.

• Veiller à ce que le siège-auto ne reste pas bloqué par une partie mobile du siège ou une portière.- 34 -

• Régler la hauteur et la tension des ceintures en vérifiant qu'elles adhèrent bien au corps de l'enfant sans trop le serrer ; vérifier que la ceinture de sécurité ne soit pas vrillée et que l’enfant ne la décroche pas seul.

• Ne pas utiliser le siège-auto sans sa housse en tissu ; cette housse ne peut pas être remplacée par une autre non agréée par le constructeur car elle fait partie intégrante du siège-auto et de la sécurité.

• Ne pas enlever ou modifier la partie blanche en polystyrène sous l’assise, dans le dossier et dans l'appuie-tête car elle fait partie intégrante de la sécurité.

• En cas de doutes, s’adresser au constructeur ou au revendeur de ce siège-auto.

• Cet article est numéroté progressivement par le biais de l'étiquette d'homologation placée dans la partie inférieure du siège (fig. 36).

• Ne pas détacher les étiquettes adhésives et cousues ; cela pourrait rendre le produit non conforme à la réglementation.

• Ne pas utiliser le siège-auto s’il est cassé ou si des pièces manquent ou s'il a fait l’objet de sollicitations violentes lors d'un accident car il pourrait avoir subi des dommages structuraux non visibles mais extrêmement dangereux.

• Si le produit est d'occasion, vérifiez qu'il s'agit d'un modèle de construction récente, accompagné des instructions et fonctionnel dans son intégralité. Un produit obsolète pourrait ne pas être conforme en raison du vieillissement naturel des matériaux et du renouvellement des réglementations. En cas de doute, contactez le centre d'assistance du fabricant.

• Ne pas modifier le produit.

• Pour les éventuelles réparations, le remplacement de pièces et des informations sur le produit, contacter le service d’assistance après-vente. Toutes les informations utiles se trouvent à la dernière page de ce manuel.

• Lors de l'utilisation de la voiture avec le siège-auto vide, si le siège est fixé aux fixations Isofix du véhicule, il est possible de le laisser dans la voiture; si les fixations Isofix ne sont pas utilisées, retirer le siège : en cas d'accident il pourrait être dangereux pour les autres passagers.

• Ne pas utiliser d’accessoires qui n’aient pas été agréés par le constructeur ou les autorités compétentes.

• Le cas échéant, ne jamais introduire de boissons chaudes dans le porte-gobelet. 1_ IMPORTANT

• "Viaggio 2-3 Shuttle Plus": siège- auto du Groupe 2-3, doit être installé dans le sens de la marche.

• Ne pas installer “Viaggio 2-3 Shuttle Plus" sur les sièges installés dans le sens contraire de la marche ou en travers du sens de la marche habituel du véhicule.

• Il est conseillé de toujours utiliser le siège arrière du côté opposé au conducteur.

• En cas d’installation du siège-auto sur le siège avant du véhicule, veiller à le positionner le plus loin possible du tableau de bord.

• Ne pas utiliser Viaggio 2-3 Shuttle- 35 - Plus sans dossier si votre enfant mesure moins de 125 cm. Composants de l'article 2• Vérifier le contenu de l'emballage et en cas de réclamation, veuillez contacter le Service après-vente. Le siège-auto est composé des éléments suivants : appuie-tête (a), dossier (b), assise équipée d'accoudoirs (c), sangle réglable d'épaule, insérée sous le siège (d). Le siège-auto est prêt à l'emploi: aucune opération d'assemblage n'est requise Caractéristiques du produit Viaggio 2-3 Shuttle Plus adjusts to grow with your child. Each adjustment is independent, to ensure maximum flexibility of use. 3• L'appuie-tête est réglable en 5 positions. Soulever la poignée (fig_a) située à l'arrière de l'appuie-tête et soulever simultanément l'appui-tête (fig_b) en le positionnant à la hauteur désirée. IMPORTANT: Pour suivre la croissance de l'enfant, il faut régler la hauteur de l’appuie-tête par rapport à sa taille. IMPORTANT: Une fois l’opération effectuée, essayer de bouger l’appuie-tête pour vérifier qu’il est correctement fixé. 4• La largeur du dossier peut être réglée sur trois positions (fermée, intermédiaire, ouverte). Appuyez sur le bouton situé sur le côté de la poignée (1) et tournez la poignée (2) dans le sens des aiguilles d’une montre pour ouvrir les ailes. Cette opération s’avère nécessaire quand votre enfant grandit. Pour fermer les ailes, appuyez sur le bouton latéral et tournez la poignée dans le sens contraire des aiguilles d’une montre. 5• Le dossier est réglable en hauteur sur 3 positions : au dos de celui-ci, pousser la poignée vers le haut (1) et, en même temps, soulever tout le dossier (2) jusqu'à la position désirée. Pour abaisser le dossier, tirer cette même poignée (1) et en même temps pousser le dossier vers le bas (2) Il est nécessaire de faire ce réglage pour accompagner la croissance de l'enfant. Comment attacher le siège-auto pour qui possède une voiture avec les fixations Isofix Vous pouvez utiliser ce type de fixation si votre voiture est équipée d'attaches Isofix. Si votre voiture n'en n'a pas, passez à la section suivante. Pour plus d'informations sur la présence et la position des attaches, consulter le manuel d'utilisation de la voiture. La fixation aux connecteurs assure une plus grande stabilité et sécurité en voiture, mais elle ne remplace pas la fonction des ceintures du véhicule pour maintenir votre enfant en toute sécurité.- 36 - 6• Pour allonger les connecteurs situés à l’intérieur de l’assise, agir sur la poignée placée sur la partie antérieure du siège-auto, en insérant la main dans la fente mise en évidence par le profil jaune (fig_a) et en tirant de manière longitudinale vers soi (fig_b). Les connecteurs seront éjectés automatiquement (fig_c). Répéter l'opération pour s'assurer que les connecteurs ont été expulsés simultanément et avec une extension maximum. 7• Fixer les connecteurs du siège- auto aux attaches Isofix du siège-auto jusqu'au déclic.

IMPORTANT: La fixation correcte entre l'attache Isofix de la voiture est les connecteurs du siège- auto se vérifie par la présence du voyant vert situé au-dessus des connecteurs (fig_a). La présence du voyant rouge indique une fixation incorrecte (fig_b). 9• Le siège-auto peut être incliné comme sur la figure. Pour l’incliner, allonger les accroches Isofix en tirant le siège vers soi. 10• Pour détacher Viaggio 2-3 Shuttle Plus du siège de la voiture, tirer la poignée (1) jusqu'à l'exposition complète des connecteurs. Ce faisant, les boutons jaunes de décrochage apparaîtront sur les côtés de la base, tirer ensuite les deux boutons (2) jusqu'à ce que vous entendiez un déclic d'ouverture des connecteurs. À ce stade, vous pouvez retirer le siège-auto. 11• Pour replacer les connecteurs à l'intérieur du siège, tirer de nouveau le levier (1) et en même temps pousser un des deux connecteurs (2) jusqu'à leur exposition minimale. Comment attacher le siège-auto pour qui ne possède pas une voiture avec les fixations Isofix 12• Placer le siège-auto Viaggio 2-3 Shuttle Plus sur le siège auto dans le sens de la marche du véhicule, en laissant les connecteurs à l'intérieur de la Surefix Base (fig_a) et installer l'enfant tel qu'illustré sur la figure (fig_b) en s'assurant que le siège ne bouge pas pendant cette opération. Comment assurer votre enfant sur Viaggio 2-3 Viaggio 2-3 Shuttle Plus 13• Faire passer et attacher la ceinture de sécurité du véhicule jusqu'au déclic. Placer les deux branches de la ceinture comme le montre la figure ; aussi bien la branche de taille que celle d'épaule doivent passer sous l’accoudoir. 14• Pour terminer la fixation en voiture, faire passer la ceinture par les passants de l'épaule placés au niveau de l'appuie-tête : insérer la ceinture entre le passant et l’appuie-tête (1) jusqu’à ce que celle-ci glisse commodément dans la fente du passant (2) IMPORTANT: si la ceinture n'est pas tendue, la tendre au-dessus du passant (3). S'assurer qu'elle reste- 37 - toujours tendue et non vrillée. 15• Pour retirer la ceinture, la retirer de la fente du passant (1) et la faire courir entre le passant et l’appuie-tête (2) jusqu’à ce qu’elle soit entièrement extraite. 16• IMPORTANT: la position correcte des ceintures est lorsque les épaules de l'enfant sont placées légèrement en dessous du point de passage des ceintures, comme illustré sur la figure. Utilisation sans dossier ATTENTION : Ne pas utiliser Viaggio 2-3 Shuttle Plus sans dossier si votre enfant mesure moins de 125 cm.

COMMENT RETIRER LE DOSSIER

17• Tirer la poignée de transport (1) pour libérer l'accès aux deux boutons arrière. Appuyer sur les deux boutons (2) et, en même temps, retirer le dossier vers le haut (3). 18• Insérer les deux crochets de l'assise dans leurs emplacements près de la partie arrière du siège. Comment attacher le siège- auto pour qui ne possède pas une voiture avec les fixations Isofix. Se reporter aux figures et au texte de 6 à 11. Comment attacher le siège- auto pour qui ne possède pas une voiture avec les fixations Isofix Se reporter à la figure 12 et au texte relatif. Comment assurer votre enfant sur Viaggio 2-3 Shuttle Plus sans dossier 19• Installer l’enfant comme le montre la figure en faisant attention que le siège- auto ne soit pas déplacé pendant cette opération. 20• Faire passer et attacher la ceinture de sécurité du véhicule jusqu'au déclic. Placer les deux branches de la ceinture comme le montre la figure ; aussi bien la branche de taille que celle d'épaule doivent passer sous l’accoudoir. 21• Pour terminer l'ancrage dans la voiture, utiliser le passant épaule réglable. Pour retirer le passant de son siège placé sous le tissu du siège, suivre la séquence sur la figure. 22• Retirer la sangle du passant placé sous le siège. 23• Allonger la sangle du passant épaule en appuyant sur le bouton placé derrière le siège (1) tout en tirant vers le haut (2). 24• Insérer la ceinture de sécurité dans le passant épaule (comme le montre le cadre) puis baisser le passant épaule (1) en tirant la ceinture (2). 25• La hauteur correcte du passant épaule se trouve juste au-dessus du niveau des épaules. Comment déhousser le siège-auto Les éléments en tissu de Viaggio 2-3- 38 - Shuttle Plus peuvent être enlevés pour le nettoyage. 26• Suivre les instructions de nettoyage indiquées sur l'emballage du siège.

27• Désenfiler les deux œillets des boutons correspondants situés sur le côté de l'assise du siège-auto et enlever l'assise. 28• Décrocher les deux élastiques sur les côtés de la base du dossier. 29• Déboutonner les deux boutons et retirer la protection lombaire.

DÉHOUSSER LE DOSSIER

30• Désenfiler les quatre œillets des boutons correspondants en plastique situés sur les côtés du dossier. Pour faciliter cette opération, élargir les côtés. 31• Décrocher les deux élastiques supérieurs et ceux inférieurs des latéraux. 32• Retirer les deux languettes de leur emplacement situé dans la partie supérieure du dossier. Pour faciliter cette opération, soulever l'appuie-tête. À ce stade, vous pouvez retirer la housse du dossier du siège-auto. DÉHOUSSER L'APPUIE-TÊTE : 33• Pour retirer la couverture postérieure en plastique de l'appuie- tête, décrocher les deux fixations latérales. 34• Libérer les sièges inférieurs (1) et le siège supérieur (2) comme le montre la figure. 35• Pour retirer le revêtement de l’appuie-tête, soulever légèrement l’appuie-tête, retirer latéralement les deux élastiques d’un côté (fig_a) puis les deux du côté opposé (fig_b). Retirer le revêtement. Comment remettre la housse du siège-auto Effectuer dans l'ordre inverse les opérations indiquées aux figures 26 à 35. Numéros de série 36• Viaggio 2-3 Shuttle Plus indique sous l'assise les informations concernant : nom du produit, date de fabrication et numéro de série ; ainsi que l'étiquette orange d'homologation. Porte-gobelet 37• Le siège-auto est muni de porte- gobelet. Positionner le porte-gobelet sur le petit champignon situé des deux côtés de l'assise et l'accrocher. Nettoyage du produit

• Ce produit requiert un entretien minimum. Les opérations de nettoyage et d’entretien doivent être effectuées uniquement par des adultes.

• Il est recommandé de garder bien propres toutes les parties en mouvement.

• Nettoyer périodiquement les parties en plastique avec un linge humide ; ne pas utiliser de solvants ou autres produits similaires.

• Brosser les parties en tissu pour enlever la poussière ou les laver selon la section appropriée.- 39 -

• Ne pas nettoyer les pièces en polystyrène avec des solvants ou autres produits similaires.

• Protéger le produit des agents atmosphériques (eau, pluie ou neige); une exposition permanente et prolongée au soleil peut provoquer la décoloration de nombreux matériaux.

• Conserver le produit dans un endroit sec. Comment lire l’étiquette d’homologation

• Dans cette section, nous expliquons comment lire l'étiquette d'homologation (étiquette orange).

• Système de fixation avec ceinture de sécurité à trois points statique ou avec enrouleur

• L’inscription UNIVERSAL indique que le siège-auto est compatible avec les véhicules munis de ce type de ceinture de sécurité.

• Le poids de l'occupant du produit figure sur l'étiquette.

• La lettre E dans un cercle indique la marque d'homologation européenne et le nombre définit le pays qui a délivré l'homologation (1: Allemagne, 2: France, 3: Italie, 4: Pays-Bas, 11: Grande-Bretagne, 24: Irlande).

• Numéro d'homologation: s’il commence par 04, cela signifie qu’il est fait référence au quatrième amendement (celui actuellement en vigueur) du règlement R44.

• Norme de référence : UN/ECE R44/04.

• Numéro progressif de production: il est propre à chaque siège-auto; lorsque l’homologation est délivrée, chaque produit est caractérisé par un numéro différent Peg-Pérego S.p.A. Peg-Perego SpA adopte un système de gestion de la qualité certifié par TÜV Italia Srl conformément à la norme ISO 9001. Peg-Pérego se réserve le droit de procéder à tout moment à des modifications sur les modèles décrits dans cet ouvrage, pour des raisons de nature technique ou commerciale. Service d’assistance Peg- Pérego En cas de perte de pièces ou de rupture de l'une d'elles, utiliser exclusivement des pièces de rechange originales Peg-Pérego. Pour toute réparation, remplacement, informations sur les produits, vente de pièces détachées d’origine et accessoires, contactez le service après-vente Peg Pérego en indiquant, si présent, le numéro de série du produit. tél. 0039/039/60.88.213 e-mail assistenza@pegperego.it site Internet www.pegperego.com Tous les droits de propriété intellectuelle relatifs au contenu de ce manuel appartiennent à PEG-PEREGO SpA et sont protégés par la loi.- 40 - Vielen Dank, dass Sie sich für ein Produkt Peg-Pérego entschieden haben. Autokindersitz Viaggio 2-3 Shuttle Plus Kategorie „Universal“ mit Gurten

January 2018 PegPerego S.p.A. déclare, sous sa propre responsabilité, que l’article en question a été soumis à des tests d’essais internes et homologué selon les normes en vigueur par des laboratoires extérieurs et indépendants. 10 janvier 2018
