MANUALE UTENTE Viaggio 23 Shuttle Plus PEG PEREGO

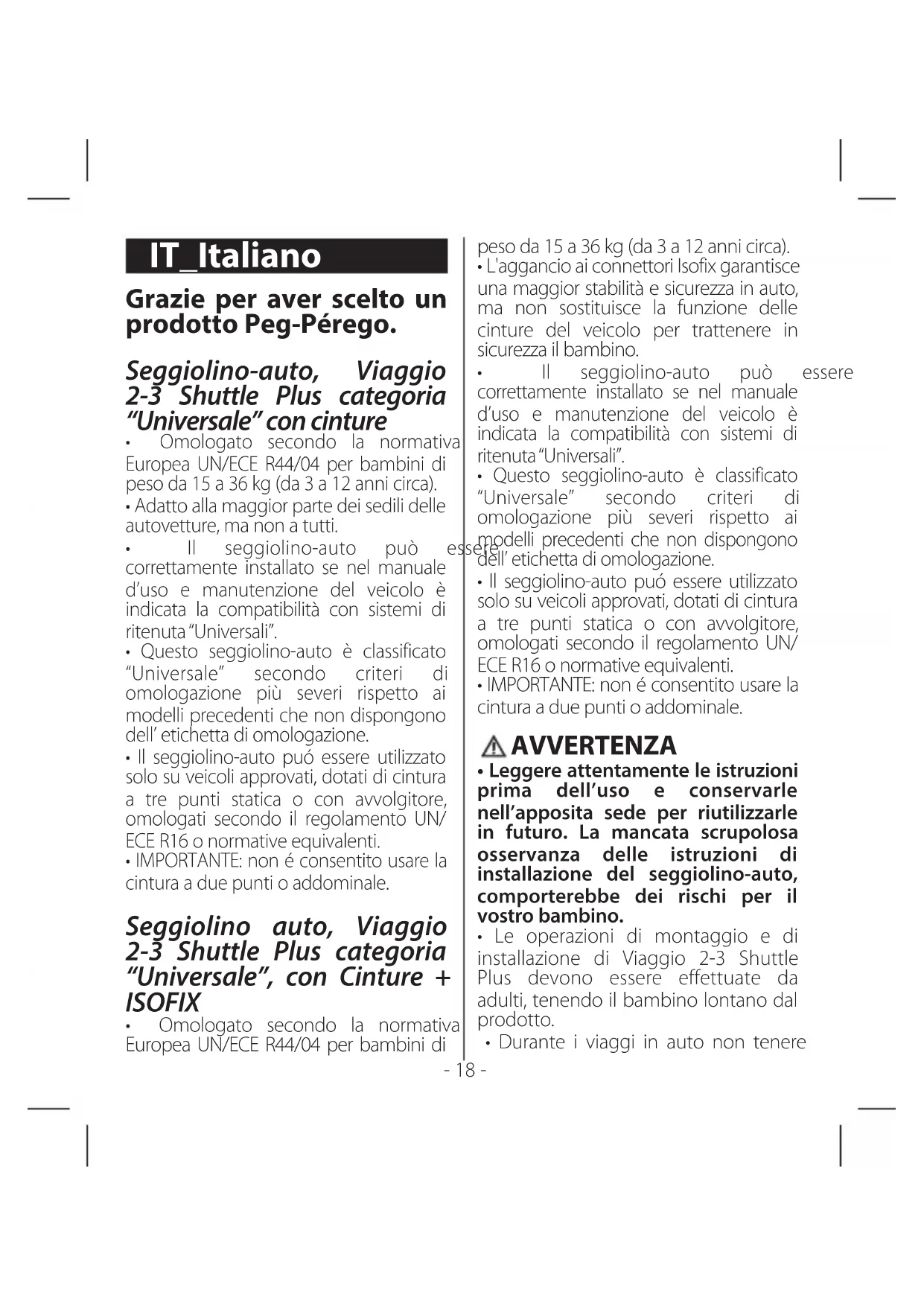

• - 18 - Grazie per aver scelto un prodotto Peg-Pérego. Seggiolino-auto, Viaggio 2-3 Shuttle Plus categoria “Universale” con cinture

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 15 a 36 kg (da 3 a 12 anni circa).

• Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti.

• Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali”.

• Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione.

• Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ ECE R16 o normative equivalenti.

• IMPORTANTE: non é consentito usare la cintura a due punti o addominale. Seggiolino auto, Viaggio 2-3 Shuttle Plus categoria “Universale”, con Cinture + ISOFIX

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di IT_Italiano peso da 15 a 36 kg (da 3 a 12 anni circa).

• L'aggancio ai connettori Isofix garantisce una maggior stabilità e sicurezza in auto, ma non sostituisce la funzione delle cinture del veicolo per trattenere in sicurezza il bambino.

• Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali”.

• Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione.

• Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ ECE R16 o normative equivalenti.

• IMPORTANTE: non é consentito usare la cintura a due punti o addominale. AVVERTENZA

• Leggere attentamente le istruzioni prima dell’uso e conservarle nell’apposita sede per riutilizzarle in futuro. La mancata scrupolosa osservanza delle istruzioni di installazione del seggiolino-auto, comporterebbe dei rischi per il vostro bambino.

• Le operazioni di montaggio e di installazione di Viaggio 2-3 Shuttle Plus devono essere effettuate da adulti, tenendo il bambino lontano dal prodotto.

• Durante i viaggi in auto non tenere- 19 - mai in braccio il bambino e non sistemarlo mai al di fuori del seggiolino. In caso di frenata improvvisa, anche a bassa andatura, il bambino verrebbe facilmente catapultato in avanti.

• Evitare di introdurre le dita nei meccanismi.

• In auto prestare particolare attenzione a bagagli o altri oggetti che possono causare lesioni al bambino nel seggiolino-auto in caso di incidente.

• Non utilizzare metodologie di installazione diverse da quelle indicate, pericolo di distacco dal sedile.

• Se la vettura è in movimento, non togliere mai il bambino dal seggiolino- auto.

• Non lasciare mai incustodito il vostro bambino nel seggiolino-auto: sorvegliarlo anche mentre dorme.

• Non lasciare il bambino incustodito in auto anche per brevi periodi. La temperatura interna dell'abitacolo può cambiare in modo repentino e diventare pericolosa per il bambino all'interno.

• Prestare attenzione che il seggiolino- auto non rimanga bloccato da una parte mobile del sedile o da una portiera.

• Regolare l’altezza e la tensione delle cinture verificando che siano aderenti al corpo del bambino senza stringere troppo; verificare che la cintura di sicurezza non sia attorcigliata e che il bambino non la sganci da solo.

• Non utilizzare il seggiolino-auto senza il rivestimento di tessuto, tale rivestimento non può essere sostituito da uno non approvato dal costruttore in quanto costituisce parte integrante del seggiolino e della sicurezza.

• Non rimuovere o cambiare la parte bianca in polistirolo sotto la seduta, nello schienale e nel poggiatesta in quanto costituisce parte integrante della sicurezza.

• In caso di dubbi, rivolgersi al costruttore o al rivenditore di questo seggiolino-auto.

• Questo articolo è numerato progressivamente grazie all’ etichetta di omologazione posta nella parte inferiore del sedile (fig. 36).

• Non staccare le etichette adesive e cucite; potrebbero rendere il prodotto non conforme ai sensi di norma.

• Non utilizzare il seggiolino-auto se presenta rotture o pezzi mancanti o se è stato sottoposto a sollecitazioni violente in un incidente perchè potrebbe avere subito danni strutturali non visibili ma estremamente pericolosi.

• Se il prodotto è di seconda mano, verificate che sia un modello di recente costruzione, sia corredato da istruzioni e sia funzionante in tutte le sue parti. Un prodotto obsoleto potrebbe essere non conforme a causa del naturale invecchiamento dei materiali e del rinnovamento delle normative. In caso di dubbi, contattate il centro assistenza dell’ azienda produttrice.

• Non effettuare modifiche al prodotto.

• Per eventuali riparazioni, sostituzioni di pezzi e informazioni sul prodotto, contattare il servizio assistenza post- vendita. Le varie informazioni sono- 20 - all’ultima pagina di questo manuale.

• In caso di utilizzo della vettura con il seggiolino auto vuoto, se il seggiolino è agganciato agli attacchi isofix dell'auto, è possibile lasciarlo in vettura; se invece non vengono utilizzati gli attacchi Isofix, rimuoverlo dal sedile: in caso di incidente potrebbe essere pericoloso per altri occupanti.

• Non utilizzare accessori che non siano approvati dal costruttore o dalle competenti autorità.

• Se presente, non inserire mai nel portabibite bevande calde. 1_ IMPORTANTE

• "Viaggio 2-3 Shuttle Plus": seggiolino auto di Gruppo 2-3, deve essere installato in senso di marcia.

• Non installare “Viaggio 2-3 Shuttle Plus” su sedili rivolti in direzione opposta al senso di marcia o trasversalmente al senso comune di marcia del veicolo.

• Si consiglia sempre l'uso del sedile posteriore sul lato opposto al guidatore.

• In caso di installazione su sedile anteriore, si raccomanda di posizionare il seggiolino il più lontano possibile dal cruscotto.

• Non utilizzare Viaggio 2-3 Shuttle Plus senza schienale se il bambino ha una statura inferiore a 125 cm. Componenti dell' articolo 2• Verificare il contenuto presente nell'imballo e in caso di reclamo contattare il Servizio Assistenza post- vendita. Il seggiolino auto è composto da: poggiatesta (a), schienale (b.), seduta dotata di braccioli (c), cinghia regolazione spalla, inserita sotto la confezione del sedile (d). Il seggiolino auto è pronto all'uso: nessuna operazione di assemblaggio è richiesta. Caratteristiche di prodotto Viaggio 2-3 Shuttle Plus si adatta alla crescita del bambino regolandosi in diversi modi. Le regolazioni sono indipendenti tra di loro per garantire la massima flessibilità d’ utilizzo. 3• Il poggiatesta è regolabile in 5 posizioni. Sollevare la maniglia (fig_a) posta sul retro del poggiatesta e contemporaneamente sollevare il poggiatesta (fig_b) posizionandolo all'altezza desiderata. IMPORTANTE: per seguire la crescita del bambino è necessario regolare l'altezza del poggiatesta in rapporto alla sua altezza. IMPORTANTE: ad operazione eseguita provare a muovere il poggiatesta per verificare che sia correttamente agganciato. 4• La larghezza dello schienale può essere regolata in tre posizioni (chiuso, medio, aperto). Premere il pulsante sul lato della manopola (1) e ruotare la manopola (2) in senso orario per aprire i laterali. Questa operazione è necessaria alla crescita del bambino. Per chiudere i laterali, premere il pulsante laterale e ruotare la manopola in senso antiorario.- 21 - 5• Lo schienale è regolabile in altezza in 3 posizioni: sul retro dello stesso spingere la maniglia verso l’ alto (1) e contemporaneamente sollevare tutto lo schienale (2) fino alla posizione desiderata. Per abbassare lo schienale tirare la stessa maniglia (1) e contemporaneamente spingere lo schienale verso il basso (2). "Effettuare questa regolazione per accompagnare la crescita del bambino. Come agganciare il seggiolino in auto per chi possiede una vettura con attacchi Isofix E' possibile utilizzare questo tipo di aggancio se la vostra vettura è dotata di ganci Isofix. Se la vostra vettura ne è sprovvista, andate alla sezione successiva. Per maggiori informazioni sulla presenza e posizione dei ganci, consultare il manuale d'uso della vettura. L'aggancio ai connettori garantisce una maggior stabilità e sicurezza in auto, ma non sostituisce la funzione delle cinture del veicolo per trattenere in sicurezza il bambino. 6• Per allungare i connettori situati all’ interno della seduta, agire sulla maniglia posta sulla parte anteriore del seggiolino, inserendo la mano nella fessura evidenziata dal profilo giallo (fig_a) tirando longitudinalmente verso di sè (fig_b). I connettori verranno espulsi automaticamente (fig_c). Ripetere l’operazione per assicurarsi che i connettori siano stati espulsi contemporaneamente e alla massima estensione. 7• Agganciare i connettori del seggiolino ai ganci Isofix del sedile dell'auto, fino al "click".

IMPORTANTE: il corretto aggancio fra attacco Isofix vettura e i connettori del sedile è verificato dalla presenza della spia di colore verde posta sopra i connettori (fig_a). La presenza della spia di colore rosso indica un NON corretto aggancio (fig_b). 9• Il seggiolino auto può essere reclinato come in figura. Per reclinarlo allungare i connettori Isofix tirando il seggiolino verso di sè 10• Per sganciare Viaggio 2-3 Shuttle Plus dal sedile vettura, tirare la maniglia (1) fino alla completa esposizione dei connettori. Facendo questa operazione, i pulsanti gialli di sgancio saranno visibili ai lati della base, quindi tirare i due pulsanti (2) fino ad udire un click di apertura dei connettori. A questo punto è possibile rimuovere il seggiolino. 11• Per riposizionare i connettori all’ interno del sedile tirare nuovamente la leva (1) e contemporaneamente spingere uno dei due connettori (2) fino alla minima esposizione degli stessi. Come agganciare il seggiolino in auto per chi non possiede una vettura con attacchi Isofix 12• Posizionare il seggiolino Viaggio 2-3 Shuttle Plus sul sedile dell'auto nel senso di marcia del veicolo, lasciando i connettori all’ interno della Surefix Base (fig_a) e accomodare il bambino come- 22 - in figura (fig_b) facendo attenzione che il seggiolino non si sposti durante questa operazione. Come assicurare il bambino su Viaggio 2-3 Shuttle Plus 13• Far passare e agganciare la cintura di sicurezza dell'auto, fino al click. Posizionare i due rami della cintura come in figura; sia il ramo vita che il ramo spalla della cintura devono passare sotto il bracciolo. 14• Per completare l'aggancio in auto far passare la cintura dai passanti spalla posizionati sul poggiatesta: infilare la cintura fra passante e poggiatesta (1) fino al comodo scorrimento della stessa nell'asola del passante (2). IMPORTANTE: se la cintura rimane lenta tenderla sopra il passante (3). Fare attenzione che rimanga sempre tesa e non attorcigliata. 15• Per rimuovere la cintura, sfilarla dall'asola del passante (1) e farla scorrere tra passante e poggiatesta (2) fino alla completa estrazione. 16• IMPORTANTE: la giusta posizione delle cinture è quella in cui le spalle del bambino sono poste leggermente sotto al punto di passaggio delle cinture, come in figura. Utilizzo senza schienale ATTENZIONE: Non utilizzare Viaggio 2-3 Shuttle Plus senza schienale se il bambino ha una statura inferiore a 125 cm.

COME RIMUOVERE LO SCHIENALE

17• Tirare la maniglia di trasporto (1) per liberare l'accesso ai due pulsanti posteriori. Premere i due pulsanti (2) e contemporaneamente sfilare lo schienale verso l'alto (3). 18• inserire i due ganci della seduta nelle apposite sedi vicine alla parte posteriore del sedile. Come agganciare il seggiolino in auto per chi possiede una vettura con attacchi Isofix Fare riferimento a figure e testo da 6 a 11. Come agganciare il seggiolino in auto per chi non possiede una vettura con attacchi Isofix Fare riferimento alla figura 12 e relativo testo. Come assicurare il bambino su Viaggio 2-3 Shuttle Plus senza schienale 19• Accomodare il bambino come in figura facendo attenzione che il seggiolino non si sposti durante questa operazione. 20• Far passare e agganciare la cintura di sicurezza dell'auto, fino al click. Posizionare i due rami della cintura come in figura; sia il ramo vita che il ramo spalla della cintura devono passare- 23 - sotto il bracciolo. 21• Per completare l'aggancio in auto è possibile utilizzare il passante spalla regolabile. Per sfilare il passante dalla sua sede posta sotto il tessuto della seduta, seguire la sequenza in figura. 22• Sfilare il nastro dal passante posto sotto il sedile. 23• Allungare il nastro del passante spalla premendo sul pulsante posto dietro la seduta (1) e contemporaneamente tirando verso l' alto (2). 24• Inserire la cintura di sicurezza nel passante spalla (come nel riquadro) quindi abbassare il passante spalla (1) tirando il cinturino (2). 25• L' altezza giusta del passante spalla è appena sopra il livello delle spalle. Come sfoderare il rivestimento in tessuto Le parti in tessuto di Viaggio 2-3 Shuttle Plus possono essere rimosse per la pulizia. 26• Seguire le istruzioni di lavaggio riportate sulla confezione del sedile.

27• Sfilare i due occhielli dai relativi bottoni posti lateralmente alla seduta del seggiolino e sfilare la seduta. 28• Sganciare i due elastici laterali alla base dello schienale. 29• Sbottonare i due bottoni e sfilare la protezione lombare.

SFODERARE LO SCHIENALE

30• Sfilare i quattro occhielli dai relativi bottoni in plastica posti lateralmente allo schienale. Per facilitare questa operazione allargare i laterali. 31• Sganciare i due elastici superiori e i due inferiori dei laterali. 32• Sfilare le due alette dalle relative sedi poste nella parte superiore dello schienale. Per facilitare questa operazione alzare il poggiatesta. A questo punto è possibile rimuovere il rivestimento dello schienale dal seggiolino.

SFODERARE IL POGGIATESTA

33• Per rimuovere la copertura posteriore in plastica del poggiatesta sganciare i due ganci laterali. 34• Liberare le sedi inferiori (1) e la sede superiore (2) come in figura. 35• Per rimuovere il rivestimento del poggiatesta, sollevare leggermente il poggiatesta, sfilare lateralmente i due elastici di un lato (fig_a) e successivamente i due dell'altro lato (fig_b). Rimuovere il rivestimento. Come rivestire il seggiolino-auto Procedere in senso contrario a quanto indicato nelle figure da 26 a 35. Numeri di serie 36• Viaggio 2-3 Shuttle Plus riporta sotto la seduta le informazioni relative a: nome del prodotto, data di produzione e numerazione seriale dello stesso; inoltre riporta l' etichetta arancione di omologazione.- 24 - Portabibite 37• Il seggiolino auto è dotato di portabibite. Posizionare il portabibite sul funghetto, presente da entrambi i lati della seduta ed agganciarlo. Pulizia del prodotto

• Il vostro prodotto necessita di un minimo di manutenzione. Le operazioni di pulizia e manutenzione devono essere effettuate solo da adulti.

• Si raccomanda di tenere pulite tutte le parti in movimento.

• Periodicamente pulire le parti in plastica con un panno umido, non usare solventi o altri prodotti simili.

• Spazzolare le parti in tessuto per allontanare la polvere o lavare seguendo l’ apposita sezione.

• Non pulire i componenti in polistirolo con solventi o altri prodotti simili.

• Proteggere il prodotto da agenti atmosferici come acqua, pioggia o neve; l’esposizione continua e prolungata al sole potrebbe causare cambiamenti di colore in molti materiali.

• Conservare il prodotto in un posto asciutto. Come leggere l'etichetta di omologazione

• In questo paragrafo vi spieghiamo come leggere l’etichetta di omologazione (etichetta arancione).

• Sistema di aggancio con cintura a tre punti statica o con avvolgitore

• la scritta UNIVERSAL indica la compatibilità del seggiolino-auto su veicoli dotati di questo tipo di cintura.

• Nell’etichetta è riportato il peso dell'occupante del prodotto.

• La lettera E in un cerchio: indica il marchio di omologazione Europea e il numero definisce il paese che ha rilasciato l’omologazione (1: Germania, 2: Francia, 3: Italia, 4: Paesi Bassi, 11: Gran Bretagna, 24: Irlanda).

• Numero di omologazione: se inizia con 04 vuol dire che è il quarto emendamento (quello attualmente in vigore) del regolamento R44.

• Normativa di riferimento: UN/ECE R44/04.

• Numero progressivo di produzione: personalizza ogni seggiolino, dal rilascio dell’omologazione ognuno è contraddistinto dal proprio numero. PEG-PÉREGO S.p.A. Peg-Pérego SpA è un azienda con sistema di gestione qualità certificato da TÜV Italia Srl, in accordo alla norma ISO 9001. Peg Pérego potrà apportare in qualunque momento modifiche ai modelli descritti in questa pubblicazione, per ragioni di natura tecnica o commerciale. Servizio assistenza Peg-Pérego Se fortuitamente parti del modello- 25 - vengono perse o danneggiate, usare solo pezzi di ricambio originali Peg- Pérego. Per eventuali riparazioni, sostituzioni, informazioni sui prodotti, vendita di ricambi originali e accessori, contatta il Servizio Assistenza Peg- Pérego indicando, qualora fosse presente, il numero seriale del prodotto. tel. 0039/039/60.88.213 numero verde: 800/147.414 (contattabile da rete fissa) e-mail assistenza@pegperego.it sito internet www.pegperego.com Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG PEREGO S.p.A. e sono tutelati dalle leggi vigenti. Thank you for choosing a Peg-Pérego product. Car seat, Viaggio 2-3 Shuttle Plus "Universal" category with straps

La PegPerego S.p.A. dichiara sotto la p ropria responsabilità che l’ ar ticolo in oggetto è stato

sottoposto a test di collaudo

interni e omologato secondo le normative vigenti p resso laboratori esterni ed indipendenti. 10 Gennaio 2018

enero 2018PEG-PEREGO S.p.A. VIA DE GASPERI 50 20862 ARCORE MB ITALIA tel. 0039•039•60881 Servizio Post Vendita/After Sale: tel. 0039•039•6088213 www.pegperego.com FI001701l262 Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG-PEREGO S.p.A. e sono tutelati dalle leggi vigenti. All of the intellectual property rights for the contents of this instruction manual belong to PEG-PEREGO S.p.A. and are protected by the laws in force. 800-147414
