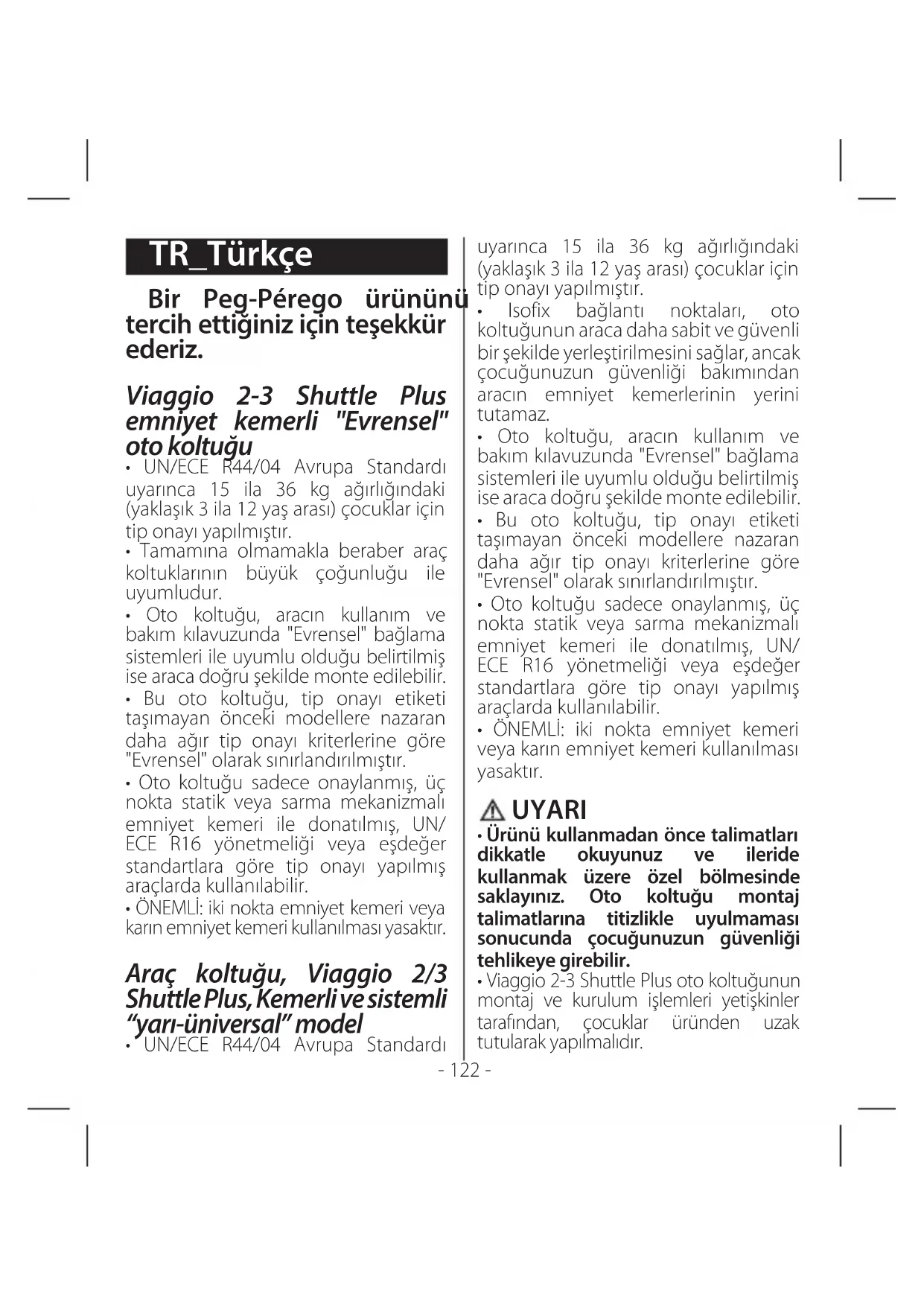

KULLANIM KILAVUZU Viaggio 23 Shuttle Plus PEG PEREGO

• UN/ECE R44/04 Avrupa Standardı uyarınca 15 ila 36 kg ağırlığındaki (yaklaşık 3 ila 12 yaş arası) çocuklar için tip onayı yapılmıştır.

• Tamamına olmamakla beraber araç koltuklarının büyük çoğunluğu ile uyumludur.

• Oto koltuğu, aracın kullanım ve bakım kılavuzunda "Evrensel" bağlama sistemleri ile uyumlu olduğu belirtilmiş ise araca doğru şekilde monte edilebilir.

• Bu oto koltuğu, tip onayı etiketi taşımayan önceki modellere nazaran daha ağır tip onayı kriterlerine göre "Evrensel" olarak sınırlandırılmıştır.

• Oto koltuğu sadece onaylanmış, üç nokta statik veya sarma mekanizmalı emniyet kemeri ile donatılmış, UN/ ECE R16 yönetmeliği veya eşdeğer standartlara göre tip onayı yapılmış araçlarda kullanılabilir.

• ÖNEMLİ: iki nokta emniyet kemeri veya karın emniyet kemeri kullanılması yasaktır. Araç koltuğu, Viaggio 2/3 Shuttle Plus, Kemerli ve sistemli “yarı-üniversal” model

• UN/ECE R44/04 Avrupa Standardı TR_Türkçe uyarınca 15 ila 36 kg ağırlığındaki (yaklaşık 3 ila 12 yaş arası) çocuklar için tip onayı yapılmıştır.

• Isofix bağlantı noktaları, oto koltuğunun araca daha sabit ve güvenli bir şekilde yerleştirilmesini sağlar, ancak çocuğunuzun güvenliği bakımından aracın emniyet kemerlerinin yerini tutamaz.

• Oto koltuğu, aracın kullanım ve bakım kılavuzunda "Evrensel" bağlama sistemleri ile uyumlu olduğu belirtilmiş ise araca doğru şekilde monte edilebilir.

• Bu oto koltuğu, tip onayı etiketi taşımayan önceki modellere nazaran daha ağır tip onayı kriterlerine göre "Evrensel" olarak sınırlandırılmıştır.

• Oto koltuğu sadece onaylanmış, üç nokta statik veya sarma mekanizmalı emniyet kemeri ile donatılmış, UN/ ECE R16 yönetmeliği veya eşdeğer standartlara göre tip onayı yapılmış araçlarda kullanılabilir.

• ÖNEMLİ: iki nokta emniyet kemeri veya karın emniyet kemeri kullanılması yasaktır. UYARI

• Ürünü kullanmadan önce talimatları dikkatle okuyunuz ve ileride kullanmak üzere özel bölmesinde saklayınız. Oto koltuğu montaj talimatlarına titizlikle uyulmaması sonucunda çocuğunuzun güvenliği tehlikeye girebilir.

• Viaggio 2-3 Shuttle Plus oto koltuğunun montaj ve kurulum işlemleri yetişkinler tarafından, çocuklar üründen uzak tutularak yapılmalıdır.- 123 -

• Otomobil yolculukları sırasında çocuğunuzu asla kucağınızda tutmayınız ve asla oto koltuğunun dışında bir yere oturtmayınız. Ani bir fren durumunda, düşük hızlarda dahi, çocuğunuz kolaylıkla ileri doğru savrulacaktır.

• Mekanizmaların içine parmaklarınızı sokmaktan kaçınınız.

• Kaza durumunda oto koltuğunda oturmakta olan çocuklara zarar verebilecek,otomobilin içindeki bavul veya benzeri eşyalara dikkat ediniz.

• Belirtilenlerden farklı montaj yöntemleri kullanmayınız, aksi takdirde oto koltuğu araç koltuğundan çıkabilir.

• Çocuğunuzu asla araç hareket halinde iken oto koltuğundan çıkarmayınız.

• Çocuğunuzu asla oto koltuğunun içinde gözetimsiz bırakmayınız: uyurken dahi çocuğunuzu kontrol ediniz.

• Çocuğunuzu kısa süre için dahi aracın içinde tek başına bırakmayınız. Aracın iç mekan sıcaklığı ani bir şekilde değişerek, içeride bulunan çocuk için tehlikeli olabilir.

• Oto koltuğunun, araç koltuğunun hareketli bir bölümüne ya da araç kapısına sıkışmamasına dikkat ediniz.

• Kemer yüksekliği ve gerginliğini, çocuğunuzun vücudunu fazla sıkmadan saracak şekilde ayarlayınız; emniyet kemerinin katlanmadığını ve çocuğunuzun kemeri tek başına açmadığını kontrol ediniz.

• Oto koltuğunu kumaş kılıfı olmadan kullanmayınız; oto koltuğunun ve güvenliğin ayrılmaz bir parçası olduğundan, bu kılıfın yerine üretici tarafından onaylanmamış başka bir kılıf kullanılamaz.

• Güvenliğin ayrılmaz bir parçasını oluşturduğundan, oturma yerinin altındaki, sırt dayama yeri ve baş desteğinin içindeki beyaz renkli polistirol kısımları çıkarmayınız veya değiştirmeyiniz.

• Herhangi bir tereddüt halinde, oto koltuğu üreticisine ya da bayiisine başvurunuz.

• Bu ürün, oturma yerinin alt tarafında bulunan tip onayı etiketi aracılığıyla numaralandırılmıştır (şek_ 36).

• Yapıştırma ve dikili etiketleri çıkarmayınız; aksi halde ürünün standartlara uygunluğu geçersiz kalabilir.

• Kırık veya eksik parçaları varsa veya herhangi bir kaza sırasında şiddetli gerilimlere maruz kalmışsa, gözle görülmeyen ancak son derece tehlikeli olabilecek yapısal hasarlar oluşmuş olabileceğinden oto koltuğunu kullanmayınız.

• Ürün ikinci el ise, güncel bir model olup olmadığını, kullanma talimatlarının mevcut olup olmadığını ve tüm kısımlarının çalışır durumda olup olmadığını kontrol ediniz. Eski bir ürün, malzemelerin doğal olarak eskimeleri ya da standartların değiştirilmesi nedeniyle kullanıma uygun olmayabilir. Tereddüt halinde, üretici firmanın müşteri servisi ile iletişime geçiniz.

• Üründe herhangi bir değişiklik yapmayınız.

• Her türlü onarım, parça değişimi ve ürün hakkında bilgi için satış sonrası hizmet servisi ile temas kurunuz. • Gerekli bilgiler kullanım kılavuzunun son sayfasında verilmiştir.- 124 -

• Araç, oto koltuğu boşken kullanılacağı zaman, oto koltuğu aracın Isofix bağlantı noktalarına takılmış ise araçta bırakılabilir; Isofix bağlantı noktaları kullanılmıyor ise oto koltuğunu araçtan çıkarınız: herhangi bir kaza durumunda diğer yolcular için tehlike teşkil edebilir.

• Üretici veya yetkili merciler tarafından onaylanmamış aksesuarlar kullanmayınız.

• Bardaklık varsa, içine asla sıcak içecek koymayınız. 1_ ÖNEMLİ

• Grup 2-3 oto koltuğu "Viaggio 2-3 Shuttle Plus", hareket yönünde monte edilmelidir.

• "Viaggio 2-3 Shuttle Plus" oto koltuğunu aracın hareket yönüne ters veya yana dönük koltuklara monte etmeyiniz.

• Oto koltuğunun daima sürücü koltuğunun diğer tarafındaki arka koltukta kullanılması tavsiye edilir.

• Ön koltuğa monte edilmesi halinde, oto koltuğunun ön konsoldan mümkün olduğunca uzak olacak şekilde yerleştirilmesi tavsiye edilir.

• Araç koltuğunun baş desteği

• Çocuğunuzun boyu 125 cm'nin altında ise Viaggio 2-3 Shuttle Plus oto koltuğunu sırt dayama yeri olmadan kullanmayınız. Ürünün bileşenleri

Ambalajın içeriğini kontrol ediniz ve olası şikayetleriniz için lütfen Satış Sonrası Hizmet servisi ile iletişime geçiniz. Oto koltuğu aşağıdaki kısımlardan oluşmaktadır: baş desteği (a), sırt dayama yeri (b), kolçaklı oturma yeri (c), oturma yeri kumaşının altına yerleştirilmiş, omuz hizası kemer ayarlama kayışı (d). Oto koltuğu kullanıma hazırdır: herhangi bir montaj işlemi gerektirmez. Ürünün özellikleri Viaggio 2-3 Shuttle Plus oto koltuğu, çeşitli biçimlerde ayarlanarak çocuğunuzun büyümesine uyum sağlar. Bu ayarlar, maksimum kullanım esnekliği sağlamak amacıyla birbirinden bağımsızdır. 3• Baş desteği 5 konuma ayarlanabilmektedir. Baş desteğinin arka tarafındaki kolu (şek_a) ve baş desteğini (şek_b) aynı anda yukarı kaldırarak baş desteğini arzu edilen yüksekliğe getiriniz. ÖNEMLİ:Çocuğunuzun büyümesine uyum sağlayabilmesi için baş desteği çocuğunuzun boyuna göre ayarlanmalıdır.

ÖNEMLİ: Bu işlemin sonunda baş desteğini hareket ettirmeye çalışarak yerine iyice oturduğunu kontrol ediniz.

• Sırt dayama yerinin genişliği üç farklı pozisyona ayarlanabilmektedir (kapalı, orta, açık). Yan destekleri açmak için topuzun yan tarafındaki düğmeye basarak (1) topuzu saat yönünde çeviriniz (2). Bu işlem, çocuğunuz büyüdüğünde gerekli olacaktır. Yan destekleri kapatmak içinse yandaki düğmeye basarak topuzu saat yönünün tersine çeviriniz.

Sırt dayama yeri 3 konuma ayarlanabilmektedir: arkasındaki tutma yerini yukarı doğru itip (1) aynı anda sırt- 125 - dayama yerinin tamamını kaldırarak (2) arzu edilen konuma getiriniz Sırt dayama yerini indirmek içinse kolu (1) çekiniz ve aynı anda sırt dayama yerini aşağı doğru itiniz (2). Oto koltuğunun, çocuğunuzun büyümesine uyum sağlayabilmesi için bu ayarın yapılması gerekmektedir. Oto koltuğunun araca yerleştirilmesi: Isofix bağlantılı araçlar için Aracınızda Isofix bağlantı noktaları varsa bu bağlantı şeklini kullanabilirsiniz. Aracınızda bu bağlantı noktaları yoksa bir sonraki bölüme gidiniz. Bağlantı noktalarının yerleri ve bağlantı noktaları ile ilgili daha fazla bilgi için aracınızın kullanım kılavuzuna başvurunuz. Bu bağlantı noktaları, oto koltuğunun araca daha sabit ve güvenli bir şekilde yerleştirilmesini sağlar, ancak çocuğunuzun güvenliği bakımından aracın emniyet kemerlerinin yerini tutamaz.

• Oturma yerinin içindeki konektörleri dışarı çıkarmak için, elinizi oto koltuğunun ön tarafındaki sarı renkli boşluğun içine sokarak (şek_a) kolu yatay pozisyonda kendinize doğru çekiniz (şek_b). Konektörler kendiliğinden dışarı çıkacaktır (şek_c). Konektörlerin aynı anda ve tamamen dışarı çıktığından emin olmak için işlemi tekrar ediniz.

• Oto koltuğunun konektörlerini araç koltuğundaki Isofix bağlantı noktalarına geçirip "klik" sesini duyana kadar itiniz. 8• ÖNEMLİ: Oto koltuğunun konektörlerinin, aracın Isofix bağlantılarına doğru şekilde monte edildiği, konektörlerin üzerindeki yeşil renkli gösterge (şek_a) aracılığıyla kontrol edilebilmektedir. Gösterge kırmızı renkte ise montaj işlemi doğru şekilde YAPILMAMIŞ demektir (şek_b).

• Araç koltuğu şekilde gösterildiği gibi arkaya yatırılabilir. Koltuğu arkaya yatırmak için araç koltuğunu kendinize doğru çekerek Isofix konektörlerini uzatın. 10• Viaggio 2-3 Shuttle Plus araç koltuğundan çıkarmak için, kolu (1) in konektörleri tamamen dışarı çıkana kadar çekiniz. Bu işlem sırasında, koltuk tabanının yan tarafında sarı renkli açma düğmeleri görünecektir; bu iki düğmeyi (2), konektörlerin açılma (klik) sesini duyana kadar çekiniz. Bu aşamada oto koltuğu çıkarılabilir.

• Konektörleri tekrar oto koltuğunun içine yerleştirmek için kolu (1) yeniden çekiniz ve aynı anda konektörlerden birini iterek (2) mümkün olduğunca içeri girmesini sağlayınız. Oto koltuğunun araca yerleştirilmesi IIsofix bağlantısı olmayan araçlar için

• Viaggio 2-3 Shuttle Plus oto koltuğunu, konektörleri Surefix Base'in içinde bırakarak, aracın hareket yönü doğrultusunda araç koltuğunun üzerine yerleştiriniz (şek_a) ve şekilde gösterildiği gibi, işlem sırasında oto koltuğunun yerinden oynamamasına dikkat ederek çocuğunuzu koltuğa oturtunuz (şek_b).- 126 - Çocuğunuzun Viaggio 2-3 Shuttle Plus oto koltuğuna bağlanması

• Aracın emniyet kemerini geçirip, klik sesini duyacak şekilde takınız. Kemerin her iki kayışını da şekilde gösterildiği gibi yerleştiriniz; karın ve omuz kayışları, kolçağın altından geçirilmelidir. 14• Araca bağlama işlemini tamamlamak için kemeri, baş desteğinin üzerinde bulunan, omuz hizasındaki kemer geçiş noktalarından geçirin: kemeri, kemer geçiş noktası ile baş desteğinin arasına sokup (1), kemer geçiş noktasının deliğinde rahatça kayacak şekilde yerleştirin (2). ÖNEMLİ: kemer gevşek ise geçiş noktasının üst tarafından gerdiriniz (3). Kemerin daima gergin olmasına ve katlanmamasına dikkat ediniz.

• Kemeri çıkarmak için, kemer geçiş noktasının deliğinden çıkarıp (1) kemer geçiş noktası ile baş desteğinin arasından geçirerek (2) tamamen serbest bırakın.

• ÖNEMLİ: en doğru kemer pozisyonu, çocuğunuzun omuzlarının, şekilde gösterildiği gibi, kemer geçiş noktalarının hafif altında olduğu pozisyondur. Sırt dayama yeri olmadan kullanılması DİKKAT: Çocuğunuzun boyu 125 cm'nin altında ise Viaggio 2-3 Shuttle Plus oto koltuğunu sırt dayama yeri olmadan kullanmayınız. Sırt dayama yerinin çıkarılması 17• Arka taraftaki iki düğmeye ulaşabilmek için taşıma sapını çekiniz (1). Bu düğmelere basıp (2) aynı anda sırt dayama yerini yukarı doğru çekerek çıkarınız (3). 18• oturma yerinin kancalarını, oturma yerinin arka tarafına yakın olan yuvalara yerleştiriniz. Oto koltuğunun araca yerleştirilmesi Isofix bağlantısı olan araçlar için 6'dan 11'e kadar olan şekil ve metinleri inceleyiniz. Oto koltuğunun araca yerleştirilmesi Isofix bağlantısı olmayan araçlar için Şekil 12'yi ve açıklayıcı metnini inceleyiniz. Çocuğunuzun Viaggio 2-3 Shuttle Plus oto koltuğuna sırt dayama yeri olmadan bağlanması

• Çocuğunuzu şekilde gösterildiği gibi oturtunuz ve bu işlem sırasında oto koltuğunun hareket etmediğinden emin olunuz. 20• Aracın emniyet kemerini geçirip, klik sesini duyacak şekilde takınız. Kemerin her iki kayışını da şekilde gösterildiği gibi yerleştiriniz; karın ve omuz kayışları, kolçağın altından geçirilmelidir.

• Araca montaj işlemini tamamlamak için, ayarlanabilir omuz hizası kemer geçiş noktası kullanılabilir. Kemer geçiş noktasını oturma yeri kumaşının altındaki yuvasından çıkarmak için, şekilde gösterilen işlemleri yapınız.- 127 -

• Kayışı çekerek, oturma yerinin altındaki tokanın içinden çıkarınız.

• Omuz hizası kemer geçiş noktasının kayışını, oturma yerinin arka tarafındaki düğmeye basarak (1) ve aynı anda kayışı yukarı doğru çekerek (2) uzatınız.

• Emniyet kemerini kemer geçiş noktasının içinden geçirip (büyütülmüş resimde gösterilen şekilde) kayışı çekerek (2) kemer geçiş noktasını alçaltınız (1).

• Kemer geçiş noktası, omuz hizasının hemen üstünde olmalıdır. Kumaş kılıfın çıkarılması Viaggio 2-3 Shuttle Plus kumaş kısımları temizlik için çıkarılabilmektedir.

• Koltuğun ambalajında belirtilen yıkama talimatlarına uyunuz.

OTURMA YERİ KILIFININ

ÇIKARILMASI 27• İki adet halkayı, oto koltuğunun oturma yerinin iki yanında bulunan düğmelerden çıkarıp oturma yeri kılıfını çıkarınız. 28• Sırt dayama yeri tabanının yan tarafındaki iki lastiği çıkarınız. 29• Düğmeleri açıp, bel korumasını çıkarınız.

Dört adet halkayı, sırt dayama yerinin iki yanında bulunan düğmelerden çıkarınız. Bu işlemi kolaylaştırmak için yan korumaları genişletiniz.

Yan korumaların alt ve üst taraflarındaki ikişer adet lastiği çıkarın.

• İki adet kanatçığı, sırt dayama yerinin arka tarafındaki yuvalarından çıkarınız. Bu işlemi kolaylaştırmak için baş desteğini yukarı kaldırınız. Bu aşamada oto koltuğunun sırt dayama yerinin kılıfı çıkarılabilir. BAŞ DESTEĞİ KILIFININ ÇIKARILMASI:

Baş desteğinin arka tarafındaki plastik korumayı çıkarmak için yan taraflardaki iki adet kancayı açın.

Şekilde gösterildiği gibi kancaları alt (1) ve üst yuvalardan (2) çıkarın.

• Baş desteğinin kılıfını çıkarmak için, baş desteğini hafif yukarı kaldırın, yanlardaki lastikleri önce bir taraftan (Şekil a) sonra diğer taraftan (Şekil b) çıkarın. Kılıfı çekip çıkarın. Oto koltuğunun kılıfının giydirilmesi 26'dan 35'e kadar olan şekillerde verilen işlemleri ters sıra ile uygulayınız. Seri numaraları

• Viaggio 2-3 Shuttle Plus'ın oturma yerinin altında, ürünün adı, üretim tarihi ve seri numarası bilgileri ve turuncu renkli tip onayı etiketi bulunur. Bardaklık 37• Oto koltuğu bardaklık ile donatılmıştır. Bardaklığı, oto koltuğunun her iki yanında bulunan kancaya yerleştirip oturtunuz. Ürünün temizliği

• Ürününüz çok az miktarda bir bakım gerektirir. Temizlik ve bakım işlemleri yetişkinler tarafından yapılmalıdır.- 128 -

• Hareketli parçaların tamamının temiz tutulması tavsiye edilir.

• Plastik yüzeyleri düzenli olarak nemli bir bezle temizleyiniz, solvent veya benzeri başka ürünler kullanmayınız.

• Kumaş kısımların tozunu fırça ile temizleyiniz veya ilgili bölümdeki talimatlara uygun şekilde yıkayınız.

• Polistirol kısımları solvent veya benzeri başka ürünlerle temizlemeyiniz.

• Ürünü su, yağmur veya kar gibi hava etkenlerinden koruyunuz; uzun süre güneş altında kalması halinde bir çok malzemede renk değişiklikleri görülebilir.

• Ürünü kuru bir yerde muhafaza ediniz. Tip onayı etiketinin okunması

• Bu paragrafta (turuncu renkli) tip onayı etiketinin nasıl okunacağı açıklanmıştır.

• Üç nokta statik veya sarma mekanizmalı emniyet kemeri ile bağlantı sistemi

• UNIVERSAL ibaresi oto koltuğunun, bu tip emniyet kemeri ile donatılmış araçlarla uyumlu olduğunu belirtir.

• Ürünün kullanıcısının ağırlığı etikette belirtilmiştir.

• Daire içindeki E harfi: Avrupa tip onayı işaretini, numara ise tip onayının yapıldığı ülkeyi belirtir (1: Almanya, 2: Fransa, 3: İtalya, 4: Hollanda, 11: Büyük Britanya, 24: İrlanda).

• Tip onayı numarası: 04 ile başlıyorsa R44 sayılı yönetmelikte yapılan (halen yürürlükte olan) dört numaralı değişikliği belirtir.

• Referans alınan standart: UN/ECE R44/04.

• Üretim sıra numarası: her oto koltuğununki farklıdır, tip onayı yapıldıktan sonra bütün oto koltuklarının kendi numarası vardır. Peg-Pérego S.p.A. Peg-Perego SpA, ISO 9001 standardına uygun olarak TÜV Italia Srl tarafından onaylanmış bir kalite yönetim sistemine sahiptir. Peg Prego, bu belgede belirtilen ürün özellikleri üzerinde, teknik ve ticari gereksinimlere istinaden, arzuladığı zaman değişiklik yapabilme hakkını saklı tutar. Peg-Pérego teknik bakım servisi Modelin parçalarının kazara kaybedilmesi veya zarar görmesi halinde, sadece orijinal Peg Pérego yedek parçalarını kullanınız. Olası tamir ve değiştirme işlemleri, ürün hakkında bilgi, orijinal yedek parça ve aksesuar satışı için Peg Pérego Destek Servisi ile temas kurunuz ve mevcutsa ürünün seri numarasını belirtiniz. Tel. 0039/039/60.88.213 e-mail assistenza@pegperego.it İnternet sitesi www.pegperego.com Bu kılavuzun içeriği üzerindeki tüm fikri mülkiyet hakları PEG-PEREGO S.p.A'ya aittir ve yürürlükteki yasalar tarafından korunmaktadır.- 129 - HR/SRB/MNE/BiH_ Hrvatski Hvala vam što ste odabrali proizvod Peg-Pérego. Auto sjedalica Viaggio 2-3 Shuttle Plus s pojasevima, kategorija „Univerzalna”
