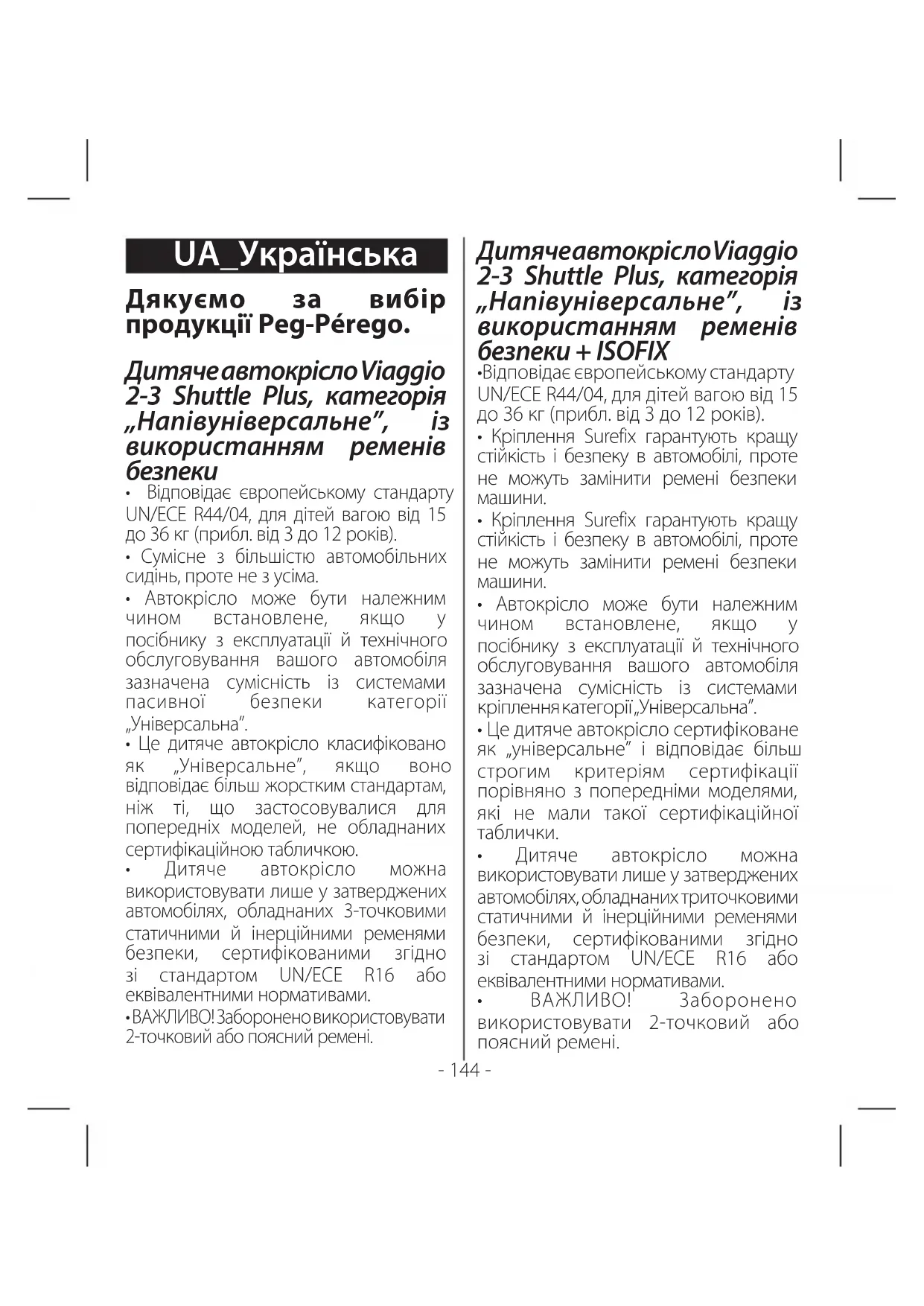

ПОСІБНИК КОРИСТУВАЧА Viaggio 23 Shuttle Plus PEG PEREGO

• Відповідає європейському стандарту UN/ECE R44/04, для дітей вагою від 15 до 36 кг (прибл. від 3 до 12 років).

• Сумісне з більшістю автомобільних сидінь, проте не з усіма.

• Автокрісло може бути належним чином встановлене, якщо у посібнику з експлуатації й технічного обслуговування вашого автомобіля зазначена сумісність із системами пасивної безпеки категорії „Універсальна”.

• Це дитяче автокрісло класифіковано як „Універсальне”, якщо воно відповідає більш жорстким стандартам, ніж ті, що застосовувалися для попередніх моделей, не обладнаних сертифікаційною табличкою.

• Дитяче автокрісло можна використовувати лише у затверджених автомобілях, обладнаних 3-точковими статичними й інерційними ременями безпеки, сертифікованими згідно зі стандартом UN/ECE R16 або еквівалентними нормативами.

• ВАЖЛИВО! Заборонено використовувати 2-точковий або поясний ремені. UA_Українська Дитяче автокріс ло Viaggio 2-3 Shuttle Plus, категорія „Напівуніверсальне”, із використанням ременів безпеки + ISOFIX

• Відповідає європейському стандарту UN/ECE R44/04, для дітей вагою від 15 до 36 кг (прибл. від 3 до 12 років).

• Кріплення Surefix гарантують кращу стійкість і безпеку в автомобілі, проте не можуть замінити ремені безпеки

• Кріплення Surefix гарантують кращу стійкість і безпеку в автомобілі, проте не можуть замінити ремені безпеки

• Автокрісло може бути належним чином встановлене, якщо у посібнику з експлуатації й технічного обслуговування вашого автомобіля зазначена сумісність із системами кріплення категорії „Універсальна”.

• Це дитяче автокрісло сертифіковане як „універсальне” і відповідає більш строгим критеріям сертифікації порівняно з попередніми моделями, які не мали такої сертифікаційної

• Дитяче автокрісло можна використовувати лише у затверджених автомобілях, обладнаних триточковими статичними й інерційними ременями безпеки, сертифікованими згідно зі стандартом UN/ECE R16 або еквівалентними нормативами.

• ВАЖЛИВО! Заборонено використовувати 2-точковий або поясний ремені.- 145 - ПОПЕРЕДЖЕННЯ

• Перед експлуатацією виробу уважно прочитайте інструкції і зберігайте їх для подальшого використання. Невиконання інструкцій щодо правильного встановлення автокрісла може становити загрозу для вашої дитини.

• Збирання й встановлення виробу Viaggio 2-3 Shuttle Plus мають виконувати лише дорослі особи; під час цих робіт діти не мають перебувати поряд із виробом.

• Під час поїздки у жодному разі не тримайте дитину на руках і не дозволяйте їй сидіти будь-де в автомобілі, окрім автокрісла. У випадку раптового гальмування, навіть на малій швидкості, дитина може висковзнути, і її може кинути

• Не вставляйте пальці в механізми.

• Приділяйте особливу увагу розміщенню багажу чи інших предметів в автомобілі, щоб вони не травмували дитину в автокріслі у випадку аварії.

• Не застосовуйте інші методи встановлення, окрім рекомендованих, оскільки це може призвести до від’єднання автокрісла.

• Заборонено виймати дитину з крісла в автомобілі, що рухається.

• Дитина в автокріслі має завжди перебувати під наглядом; стежте навіть за сплячою дитиною.

• У жодному разі не залишайте дитину саму без нагляду в машині, навіть на короткий час. Температура всередині машини може швидко змінюватися і стати небезпечною для дитини в автомобілі.

• Перевірте, чи не блокується автокрісло рухомою частиною сидіння або дверцятами.

• Відрегулюйте висоту і натяг ременів, переконавшись у тому, що вони прилягають до тіла дитини, але не надто тиснуть. Перевірте, чи не перекручено ремені безпеки, і чи не зможе дитина самостійно розстебнути їх.

• Заборонено використовувати автокрісло без оббивки. Цю оббивку не можна міняти на іншу, не схвалену виробником спеціальним чином, оскільки вона є невід’ємною частиною автокрісла і важлива для забезпечення безпеки.

• Не видаляйте і не міняйте білі полістиролові частини під сидінням, у спинці й підголівнику, оскільки вони важливі для забезпечення безпеки.

• У випадку сумнівів зверніться до виробника або продавця цього автокрісла.

• Цей виріб має прогресивну нумерацію на сертифікаційній табличці, розташованій на нижній поверхні сидіння (мал. 36).

• Не видаляйте наклеєні і пришиті етикетки. Це може порушити відповідність виробу законодавчим

• Не використовуйте дитяче автокрісло у таких випадках: воно зламане або відсутні частини чи якщо крісло зазнавало значних ударних- 146 - навантажень в результаті дорожньої пригоди, оскільки це могло призвести до його структурних пошкоджень – невидимих, але надзвичайно небезпечних.

• У разі придбання виробу з рук переконайтеся, що це недавно випущена модель, продається з інструкціями, а всі її компоненти повністю функціональні. Застарілий виріб може не відповідати стандартам безпеки через природне старіння матеріалів та оновлення нормативних вимог. За наявності будь-яких сумнівів зверніться до центру обслуговування клієнтів виробника.

• Не модифікуйте виріб.

• Для ремонту, заміни компонентів та отримання інформації про виріб зверніться до служби післяпродажного обслуговування. Контактні дані зазначено на останній сторінці цього посібника.

• Коли автокрісло не використовується, його можна залишити в машині під’єднаним до кріплень Isofix; інакше заберіть його з машини, оскільки в разі дорожньої пригоди незакріплене крісло може становити небезпеку для пасажирів.

• Не використовуйте приладдя, не затверджене виробником або компетентними органами.

• У жодному разі не ставте гарячі напої в тримач для пляшки (за наявності). 1_ ВАЖЛИВО!

• Viaggio 2-3 Shuttle Plus": це автокрісло групи 2-3 слід встановлювати у напрямку руху автомобіля.

• Не встановлюйте автокрісло „Viaggio 2-3 Shuttle Plus" на сидіння автомобіля, розміщені проти напрямку руху чи перпендикулярно цьому напрямку.

• Рекомендовано завжди щільно підтягувати дитяче автокрісло до сидіння автомобіля під час встановлення на задньому сидінні або з боку пасажира.

• Якщо автокрісло встановлене на передньому сидінні, рекомендовано розміщувати його якомога далі від панелі приладів.

• Не використовуйте крісло Viaggio 2-3 Shuttle Plus без спинки, якщо зріст дитини менше 125 см. Компоненти виробу 2• Перевірте вміст упаковки; у випадку відсутності будь-яких компонентів зверніться до служби післяпродажного обслуговування. До комплекту дитячого автокрісла

підголівник (a), спинка (b), сидіння з підлокітниками (c) і регульований плечовий ремінь, розташований під корпусом автокрісла (d). Автокрісло готове для використання: збирати його не потрібно. Характеристики виробу Автокрісло Viaggio 2-3 Shuttle Plus регулюється відповідно до зростання вашої дитини. Кожен- 147 - напрям регулювання є незалежним для забезпечення максимальної гнучкості експлуатації. 3• Підголівник можна встановлювати в 5 положень. Підніміть ручку (мал. a) на задній поверхні підголівника і водночас підніміть підголівник (мал. b), встановивши його на бажану висоту. ВАЖЛИВО! Зі зростанням дитини потрібно регулювати висоту підголівника відповідно до довжини тіла дитини. ВАЖЛИВО! Після закінчення спробуйте поворушити підголівник, щоб переконатися, що він належним чином зафіксований. 4• Ширину спинки можна регулювати у трьох положеннях (закрите, середнє, відкрите). Натисніть кнопку збоку ручки (1) і повертайте ручку (2) за годинниковою стрілкою, щоб відкрити боковини. Ці дії слід повторювати, коли дитина підростатиме. Щоб зсунути боковини, натисніть бічну кнопку і повертайте ручку проти годинникової стрілки. 5• Спинку можна встановлювати в 3 положення за висотою: потягніть ручку на задній частині спинки вгору (1) і водночас піднімайте всю спинку (2) до потрібного положення. Щоб опустити спинку, потягніть ручку (1) й водночас натискайте на спинку вниз (2). Ці дії слід повторювати, коли дитина підростатиме. Як зафіксувати автокрісло в автомобілі, обладнаному кріпленнями Isofix Цей метод фіксації можна використовувати лише в тому разі, якщо автомобіль обладнано гачками Isofix. В іншому разі перейдіть до наступного розділу. Для отримання докладнішої інформації про наявність гачків і їхнє розташування див. інструкцію з експлуатації автомобіля Фіксація за допомогою цих кріплень гарантує кращу стійкість і безпеку в автомобілі, проте не може замінити собою утримуючі ремені безпеки машини.

• Щоб витягти з’єднувачі з сидіння, потягніть ручку в передній частині сидіння, вставивши руку в отвір, відмічений на малюнку жовтим кольором (мал. a), і витягаючи її в поздовжному напрямку до себе (мал. b). З’єднувачі висунуться автоматично (мал. c). Повторіть, щоб пересвідчитися, що з’єднувачі було витягнуто водночас і

7• Закріпіть з’єднувачі автокрісла на гачках Isofix автомобіля, переконавшись, що вони защебнулися з клацанням. 8• ВАЖЛИВО! Гачки Isofix і автокрісло з’єднані правильно, якщо над з’єднувачами видно зелені відмітки (мал. a). Червоні відмітки вказують на те, що з’єднувачі НЕ закріпилися належним чином (мал. b). 9• Автокрісло можна нахилити, як показано на малюнку. Щоб нахилити автокрісло, витягніть з’єднувачі Isofix, потягнувши автокрісло на себе.- 148 - 10• Щоб від’єднати автокрісло Viaggio 2-3 Shuttle Plus від сидіння машини, потягніть ручку (1), поки з’єднувачі не буде відкрито повністю. При цьому з боків основи автокрісла буде видно жовті кнопки від’єднання; потягніть дві кнопки (2), поки не почуєте, як з’єднувачі з клацанням відкриються. Тепер можна зняти автокрісло. 11• Щоб сховати з’єднувачі в автокрісло, потягніть важіль (1), водночас штовхаючи один з двох з’єднувачів (2), поки їх майже не буде видно. Як зафіксувати автокрісло в автомобілі, не обладнаному кріпленнями Isofix 12• Поставте автокрісло Viaggio 2-3 Shuttle Plus на сидіння автомобіля у напрямку його руху (при цьому кріплення мають залишатися всередині бази Surefix Base (мал. a)) і посадіть дитину в автокрісло, як показано на малюнку (мал. b), пересвідчившись, що під час цих дій воно не змістилося. Як пристебнути дитину в автокріслі Viaggio 2-3 Shuttle Plus 13• Застібніть ремінь безпеки автомобіля, переконавшись у тому, що він защібнувся з клацанням. Розташуйте дві частини ременя безпеки, як показано на малюнку; поясна й плечова частини мають проходити під підлокітником. 14• Щоб закінчити фіксацію дитини в кріслі, пропустіть ремінь через направник на підголівнику: вставте ремінь між направником і підголівником (1), щоб він ковзнув в отвір направника (2). ВАЖЛИВО! Якщо ремінь провисає, підтягніть його над скобою (3). Пересвідчіться, що ремінь безпеки натягнутий і не перекручений. 15• Щоб витягти ремінь, протягніть його з отвору направника (1) між направником і підголівником (2), поки повністю не витягнете. 16• ВАЖЛИВО: Ремінь безпеки правильно розташований, якщо плечі дитини трохи нижче скоби для ременя безпеки, як показано на малюнку. Використання без

ПОПЕРЕДЖЕННЯ. Не використовуйте крісло Viaggio 2-3 Shuttle Plus без спинки, якщо зріст дитини менше 125 см. ЯК ЗНЯТИ СПИНКУ 17• Потягніть ручку для перенесення (1) для отримання доступу до двох кнопок на задній поверхні виробу. Натисніть дві кнопки (2), водночас потягнувши спинку вгору (3). 18• Вставте два гачки на сидінні у відповідні гнізда поряд із задньою частиною сидіння.- 149 - Як встановити автокрісло в автомобілі, обладнаному з’єднувачами Isofix Див. малюнки й текст до пунктів з 6 до 11. Як встановити автокрісло в автомобілі, НЕ обладнаному з’єднувачами Isofix Див. малюнок 12 і відповідні інструкції. Як пристебнути дитину в автокріслі Viaggio 2-3 Shuttle Plus без спинки 19• Посадіть дитину, як показано на малюнку, переконавшись, що виріб не змістився під час цих дій. 20• Застібніть ремінь безпеки автомобіля, переконавшись у тому, що він защебнувся з клацанням. Розташуйте дві частини ременя безпеки, як показано на малюнку; поясна й плечова частини мають проходити під підлокітником. 21• Щоб завершити процедуру пристібання дитини в автокріслі, слід скористатися регульованою скобою для плечового ременя. Щоб витягти скобу з місця її кріплення під тканиною сидіння, виконайте наведені нижче

22• Зніміть ремінь зі скоби під сидінням автокрісла. 23• Витягніть ремінь плечової скоби, натиснувши кнопку під автокріслом (1) і потягнувши ремінь угору (2). 24• Вставте ремінь безпеки в плечову скобу (як показано в окремому полі малюнка), потім опустіть плечову скобу (1) і потягнувши ремінь угору (2). 25• Правильна висота розташування плечової скоби – точно над рівнем

Тканинні елементи автокрісла Viaggio 2-3 Shuttle Plus можна зняти для чищення. 26• Дотримуйтеся вказівок із прання на оббивці автокрісла. ЗНІМАННЯ ОББИВКИ З СИДІННЯ: 27• відстебніть кнопки на боках сидіння і звільніть сидіння. 28• Відстебніть дві резинки з боків основи спинки. 29• Відстебніть дві кнопки і зніміть нижню частину захисного покриття

ЗНІМАННЯ ОББИВКИ ЗІ СПИНКИ: 30• Відстебніть чотири бічних вушка від пластикових кнопок на спинці. Щоб полегшити ці дії, розсуньте

31• Відстебніть дві бічних верхніх резинки і дві нижніх резинки з кожного боку. 32• Витягніть дві планки з отворів у верхній частині спинки. Щоб полегшити ці дії, підніміть підголівник. Тепер можна зняти оббивку зі спинки автокрісла.- 150 - ЗНІМАННЯ ОББИВКИ З ПІДГОЛІВНИКА: 33• Щоб зняти пластикове покриття на задньому боці підголівника, відстебніть два бічних гачка. 34• Відкрийте нижню (1) і верхню частини (2), як показано на малюнку. 35• Щоб зняти оббивку підголівника, трохи підніміть підголівник і відстебніть дві резинки з одного боку (мал. a), а потім з іншого (мал. b). Зніміть оббивку. Як надягти оббивку на

Виконайте дії, зображені на малюнках з 26 до 35, у зворотному

Серійні номери 36• На нижньому боці автокрісла Viaggio 2-3 Shuttle Plus містяться дані щодо назви виробу, дата виробництва та серійний номер, а також оранжева сертифікаційна

Тримач для пляшки 37• Автокрісло обладнане тримачем для пляшки. Встановіть тримач для пляшки на грибоподібну кнопку, які є з кожного боку сидіння, і зафіксуйте

• Цей виріб вимагає мінімального обслуговування. Чищення й обслуговування виробу мають виконувати лише дорослі особи.

• Рекомендовано тримати в чистоті всі рухомі частини.

• Періодично очищуйте пластикові деталі вологою тканиною. Не використовуйте розчинників чи інших подібних речовин.

• Чистіть тканинні деталі щіткою для видалення пилу або дотримуйтеся вказівок із чищення, наведених у відповідному розділі.

• Не чистіть деталі з полістиролу розчинниками чи іншими подібними речовинами.

• Захищайте виріб від дії атмосферних факторів, таких як волога, дощ або сніг. Тривале перебування на сонці може привести до зміни кольору багатьох матеріалів.

• Зберігайте виріб у сухому місці. Як читати сертифікаційну

• У цьому параграфі пояснюється, як читати сертифікаційну табличку (оранжева етикетка).

• Система кріплення з триточковими статичними й інерційними ременями безпеки .

• Маркування UNIVERSAL (Універсальне) вказує, що це автокрісло сумісне з транспортними засобами, обладнаними таким типом ременів безпеки.

• На етикетці зазначено вагову категорію автокрісла.

• Літера „E” у кружечку – це символ європейської сертифікації, а відповідний номер вказує на країну, яка видала сертифікат на цей виріб- 151 - (1: Німеччина, 2: Франція, 3: Італія, 4: Нідерланди, 11: Велика Британія та 24: Ірландія).

• Номер сертифіката: якщо він починається з 04, то це четверта поправка регламенту R44 (чинна

• Застосовуваний стандарт: UN/ECE R44/04.

• Порядковий номер виробу: після видачі сертифікату кожний виріб позначається власним номером. PEG-PÉREGO S.p.A. В компанії Peg-Perego SpA впроваджено систему управління якістю, сертифіковану TÜV Italia Srl згідно зі стандартом ISO 9001. Компанія Peg Pérego залишає за собою право у будь-який час вносити зміни у моделі, описані у цій публікації, з технічних чи комерційних міркувань. Післяпродажне обслуговування Peg-Pérego У разі пошкодження чи втрати будь-яких деталей, використовуйте тільки оригінальні запасні частини Peg Pérego. Для проведення будь- якого ремонту, заміни деталей та отримання інформації про виріб та продаж оригінальних запасних частин і додаткового обладнання звертайтеся до сервісних центрів Peg Pérego і вказуйте серійний номер виробу, якщо він є. Тел.: 0039/039/60.88.213 Безкоштовний номер: 800/147.414 (зі стаціонарних телефонів в Італії) Ел. пошта: assistenza@pegperego.it Веб-сайт: www.pegperego.com Усі права інтелектуальної власності, пов’язані з вмістом цього посібника з експлуатації, належать компанії PEG-PEREGO S.p.A. і захищені чинним законодавством.- 152 - Ευρωπαϊκό κανονισμό UN/ECE R44/04 για παιδιά βάρους από 12 έως 36 kg (από 3 έως 12 ετών περίπου).
