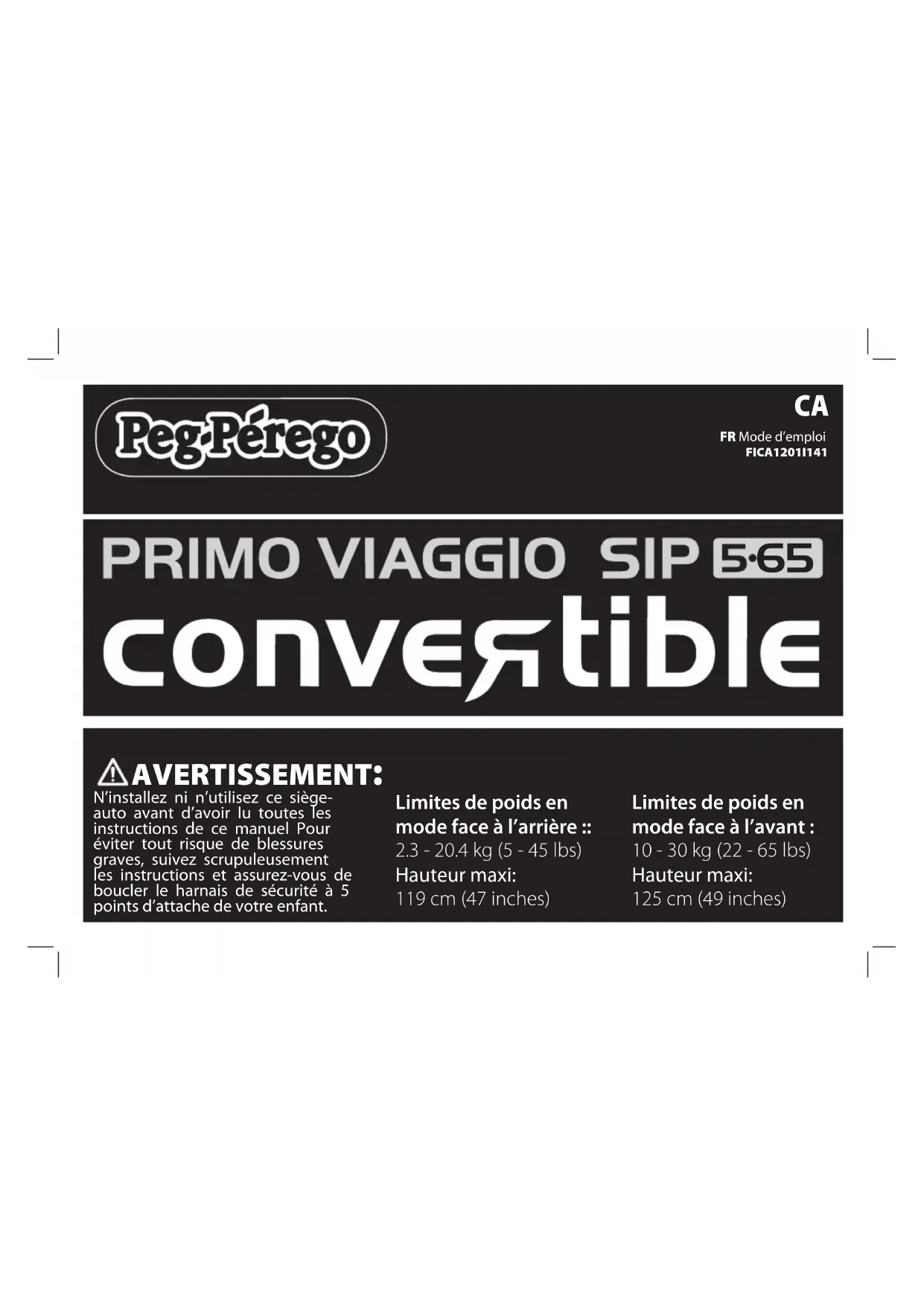

MODE D'EMPLOI Primo Viaggio Convertible PEG PEREGO

N’installez ni n’utilisez ce siège-auto avant d’avoir lu toutes les instructions de ce manuel Pour éviter tout risque de blessures graves, suivez scrupuleusement les instructions et assurez-vous de boucler le harnais de sécurité à 5 points d’attache de votre enfant. Limites de poids en mode face à l’arrière ::

2.3 - 20.4 kg (5 - 45 lbs)

Hauteur maxi: 119 cm (47 inches) Limites de poids en mode face à l’avant :

10 - 30 kg (22 - 65 lbs)

Hauteur maxi: 125 cm (49 inches)

• © 2012 Peg Perego. Tous droits réservés Sommaire Introduction p. 3
• Avertissement p. 5
• Informations de sécurité p. 7
• Formulaire d’enregistrement p. 8

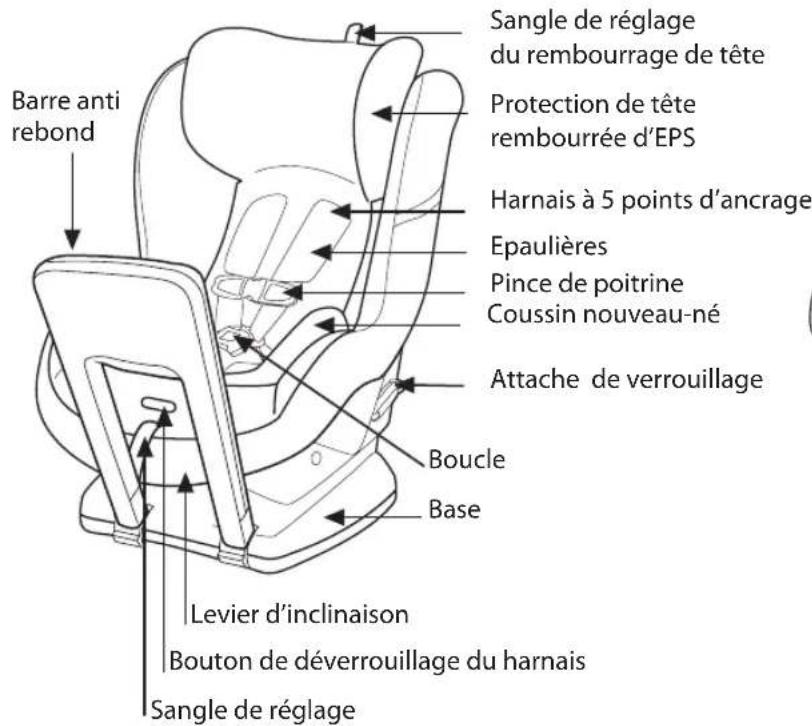

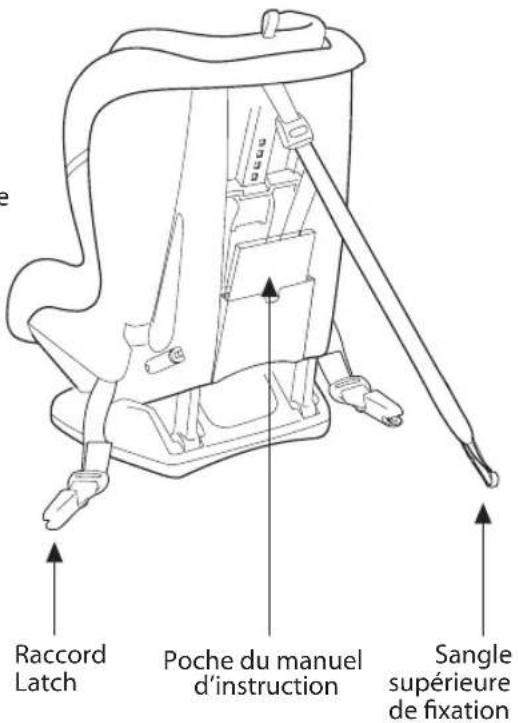

• Votre siège auto p. 10
• Installation de votre siège auto dans une voiture p. 11
• Compatibilité catégories de véhicules p. 11
• Concept et compatibilité des ceintures de sécurité p. 11
• Formes de ceinture de sécurité non compatibles p. 17
• Plage de poids et de dimensions p. 18
• Mise à niveau correcte du siège auto en mode face vers l’arrière p. 19
• Utilisation de la sangle de xation supérieure p. 20

1 - Mode face vers l’arrière avec le Système de fermeture Latch .................... 24

2 - Mode face vers l’arrière avec la sangle de bassin/d’épaule (Type II) .......... 27

3 - Mode face vers l’arrière avec la sangle de bassin (Type I) ............................ 29

1 - Mode face vers l’avant avec le Système de fermeture Latch ...................... 31

2 - Mode face vers l’avant avec la sangle de bassin/d’épaule (Type II) ........ 34

3 - Mode face vers l’avant avec la sangle de bassin (Type I) ............................ 36

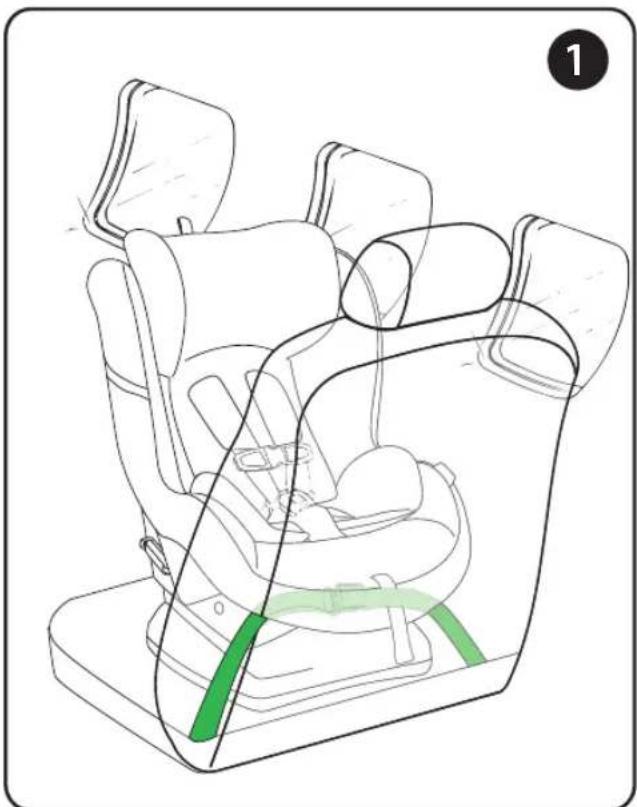

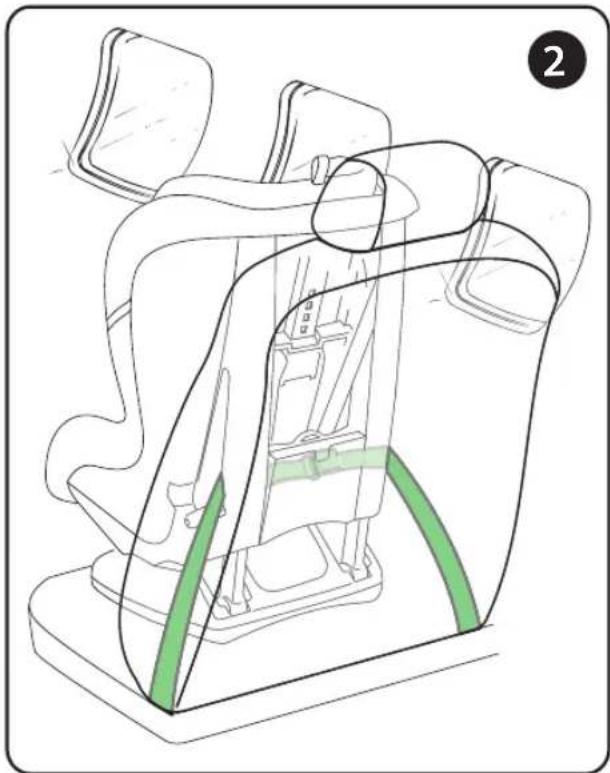

• Installation de votre siège auto dans un avion p. 38

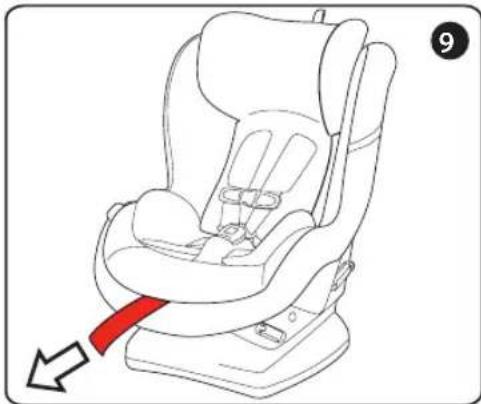

• Attacher votre enfant dans le siège auto Convertible Primo Viaggio SIP p. 40
• Attacher votre enfant dans le siège auto Convertible Primo Viaggio SIP p. 45

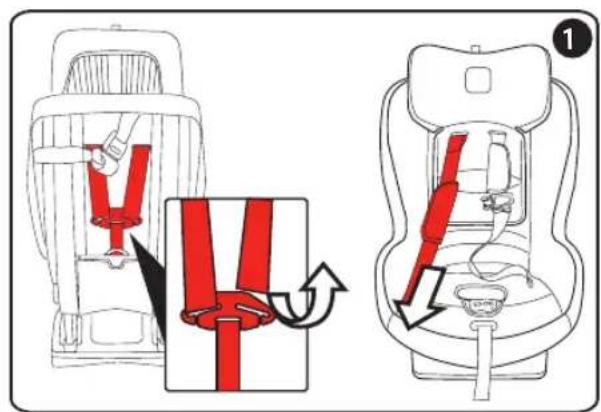

• Nettoyage et entretien p. 47

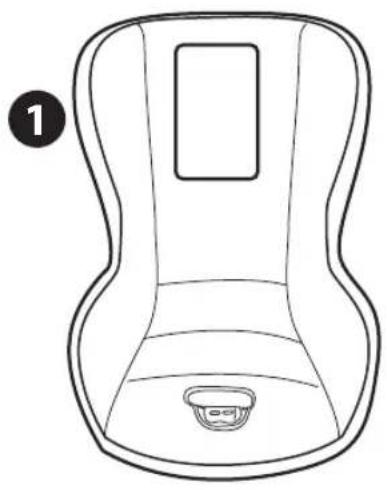

• Pièces détachées - 3 - Nous vous remercions d’avoir choisi un siège auto Convertible Primo Viaggio Peg Perego. Comme tous les articles Peg Perego, votre siège auto convertible a été conçu et certié par une équipe d'ingénieurs spéciale du Département Recherche et Développement de Peg Perego. Votre siège auto Convertible a été construit et monté dans une usine Peg Perego suivant des procédures de qualité certiées et avec des matières premières fournies par des fournisseurs certiés. Comme tous les sièges auto, le Convertible Primo Viaggio est utilisé avec un enfant à l’intérieur d’une voiture qui circule à forte vitesse sur une autoroute ou lentement dans les rues encombrées des villes actuelles. Cela signie que vous devez utiliser ce siège auto de façon responsable, en conduisant prudemment lorsque vous avez un enfant à bord mais aussi que vous devez au préalable avoir eu le temps d'examiner le siège auto, de connaître toutes ses fonctionnalités, ses usages possibles ainsi que les façons correctes et les meilleures de l'installer. Lisez attentivement ce manuel en entier, en ayant sous les yeux votre siège auto, en contrôlant tous les points et en les comprenant. Installez le siège auto dans votre voiture en prenant le temps nécessaire et en faisant quelques essais avant d’y assoir votre enfant. Après avoir lu ce manuel, rangez-le dans son étui. De la sorte quiconque s’occupera de votre enfant et utilisera ce siège sera en mesure de chercher des informations dans ce manuel. Introduction- 4 - Si, après vous être familiarisé avec ce siège auto, vous remarquez un quelconque mauvais fonctionnement ou défaut, n’hésitez pas à appeler le service clients de Peg Perego Canada, au 1-800-661-5050 (appel gratuit) pour avoir des informations sur les pièces détachées ou la réparation. A présent vous connaissez votre siège auto Convertible Primo Viaggio SIP et vous êtes prêt à voyager avec votre famille et vos enfants en toute sécurité. Introduction- 5 - p. 51

N’installez ni n’utilisez ce siège-auto avant d’avoir lu et compris toutes les instructions de ce manuel et des étiquettes placées sur le produit Pour éviter le risque de blesser grièvement votre enfant, suivez scrupuleusement les instructions. Conservez le manuel d’instruction dans son étui an de pouvoir le consulter par la suite.

• Votre enfant risque d’être grièvement blessé si vous ne suivez pas correctement ces instructions et celles des étiquettes.

• Ce siège auto est conforme ou supérieur à toutes les prescriptions 213.1 de la norme 213 sur la Sécurité à bord des véhicules à moteurs du Canada applicables aux véhicules à moteur et aux avions.

• Attachez toujours votre enfant avec le harnais intégral à 5 points fourni avec le produit. Veillez à ce que la boucle soit correctement fermée. Ajustez bien la sangle autour du corps de l’enfant en veillant à ce qu’elle soit bien plate et tendue. Utilisez la pince de poitrine pour vous assurer que les sangles sont bien en place.

Le siège auto Convertible Primo Viaggio SIP peut être utilisé essentiellement de deux façons : face à l’arrière, lorsque l'enfant assis dans le siège auto regarde vers l'arrière du véhicule; face à l’avant lorsque l'enfant assis dans le siège auto regarde vers l’avant du véhicule.

Utilisez le siège auto Convertible Primo Viaggio SIP en mode face à l’arrière si l'enfant pèse entre 2,3 et 20,4 kg (5-45 livres) et qu’il hauteur maxi 119 cm (47 pouces); en mode face à l’avant si l'enfant pèse entre 10 et 30 kg (22-65 livres) et qu’il hauteur maxi 125 cm (49 pouces).

Asseyez votre enfant en mode face à l’arrière le plus longtemps possible: N’utilisez JAMAIS le siège auto Convertible Primo Viaggio en mode face à l’avant si le bébé pèse moins de 10 kg (22 livres).

Le siège Convertible Primo Viaggio SIP peut être xé sur votre véhicule à l’aide des sangles de bassin/d'épaule de votre véhicule. Cependant, tous les modèles de ceintures de sécurité ne sont pas homologués pour être utilisés avec ce produit. Consultez le chapitre concerné de ce manuel pour en savoir davantage.

Le siège Convertible Primo Viaggio SIP peut être xé sur votre véhicule avec un système d'ancrage universel inférieur (LUAS) et un crochet supérieur, tous deux fournis avec ce produit. Consultez le chapitre concerné de ce manuel pour en savoir davantage sur l'installation et consultez aussi le manuel de votre véhicule.

Si vous utilisez le siège Convertible Primo Avertissement- 6 - Viaggio en mode à l'arrière, ne le placez jamais sur des sièges de voiture équipés d'airbag actif. En heurtant le siège auto l’airbag peut provoquer de graves blessures ou la mort. Vériez la compatibilité entre le siège auto et le siège de votre véhicule dans le manuel de votre véhicule.

• Ce siège auto est conçu pour être installé uniquement sur les sièges du véhicule orientés vers l’avant. Ne l’utilisez jamais sur les sièges orientés latéralement ou à l’arrière. Ne l’utilisez pas sur des voitures ayant des sangles d'épaule motorisées montées sur les portières. Veuillez lire le manuel de votre véhicule pour en savoir davantage.

Les statistiques révèlent qu'en cas d’accident les enfants courent moins de risques s'ils sont correctement attachés sur les banquettes l'arrière du véhicule.

Lorsque le siège auto est installé sur le siège du véhicule, vériez si les sangles du véhicule ou le LUAS et les sangles de xation supérieure sont étroitement xées autour de la structure du siège auto et si elles sont bien tendues. Si le siège auto n'est pas xé correctement en cas d'accident votre enfant risque de subir une excursion ou une décélération supplémentaire.

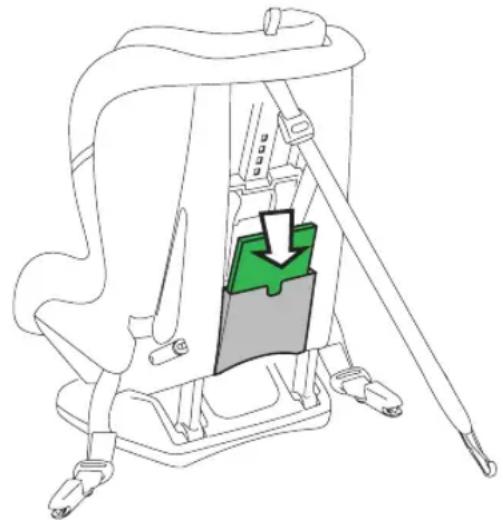

• Remplissez et retournez immédiatement le formulaire qui accompagne ce produit. En cas d’accident: si ce siège auto est impliqué dans un accident de voiture, il risque de ne plus être sûr. Vous devrez peut-être acheter un nouveau siège auto. Appelez le service client au numéro 1-800-661.5050.

• Les housses et les rembourrages fournis avec ce produit font partie intégrante du produit et du programme de certication. Nous vous déconseillons vivement d’utiliser une housse ou tout autre accessoire non homologué.

• Les composants EPS (mousse blanche placée sous les housses du capitonnage) font partie intégrante du produit car il s’agit de pièces nécessaires à la sécurité qui ne devraient jamais être retirées ni gravement endommagées.

• Le composant EPP (partie souple noire placée derrière la coque) fait partie intégrante du produit car il s’agit d’une pièce nécessaire à la sécurité qui ne devrait jamais être retirée.

• Attachez le siège auto sur la voiture même s’il n’est pas occupé. Ce siège auto est un objet lourd qui pourrait blesser grièvement les autres passagers en cas d’accident.

• Ne soulevez pas ce siège auto par la ceinture an d’éviter d’user ou de forcer sur les sangles. Soulevez-le par la partie dure.

• Attention à ne pas coincer vos doigts dans les parties mobiles. Avertissement- 7 - Consignes de sécurité

• Ne l’utilisez qu’avec des enfants pesant entre 2,3 et 30 kg (5 et 65 livres).

• Lorsque vous installez votre enfant sur ce siège, assurez-vous de lui ôter toute veste ou couverture encombrante. Cela vous permettra d’utiliser correctement la ceinture.

• Ne laissez pas votre enfant seul dans la voiture, même pendant peu de temps. Il pourrait s’emmêler dans les sangles et se blesser grièvement ou bien déplacer ou renverser le siège auto.

• Ne laissez pas le siège auto exposé à la lumière solaire directe pendant une période de temps prolongée. Le fauteuil risque de devenir très chaud et de brûler la peau de votre enfant.

• Lorsque vous ne l’utilisez pas rangez le produit à l’abri de la lumière, de l’humidité et des températures extrêmes.

• Vériez si le siège auto est bien à niveau. Si le siège est trop incliné votre enfant risque d’être blessé ou éjecté du siège. Si le siège est trop droit, il peut causer des problèmes respiratoires à votre enfant, qui peuvent provoquer de graves blessures ou même la mort.

• Ne placez pas ce siège auto sur un comptoir, une table ou une surface molle. N’utilisez pas cet article au-delà de 7 (sept) ans après sa date de production, marquée sur le siège.

• Ne tentez pas de retirer ni d’ajouter des parties à moins que ce manuel n’explique comment le faire ; ne tentez pas de réparer ce produit. Si ce produit est endommagé ou que ses composants sont défectueux, appelez le service après-vente au 1-800-661-5050 .

• Ne laissez pas d'objet, ni de sac, ni de valise à l'intérieur du véhicule. En cas d’accident ils risquent de se déplacer à l’improviste et de blesser les passagers.- 8 - Formulaire d’enregistrement Important! Les sièges auto peuvent-être rappelés en usine pour des raisons de sécurité. Vous devez enregistrer ce siège auto de façon à pouvoir être joint dans ce cas. Communiquez votre nom, votre adresse et le numéro de série du siège auto ainsi que sa date de fabrication à : Peg Perego Canada, Inc. 585 Granite Court Pickering Ontario Canada L1W3K1 Ou appelez le 1-800-661-5050 (appel gratuit) Pour en savoir davantage sur le rappel en usine, appelez le Centre d’information sur la sécurité routière des transports du Canada au 1-800-333-0371. Le formulaire d’enregistrement est joint au produit. Détachez le formulaire, remplissez- le et retournez-le à Peg Perego. Inutile de le timbrer. Nous avons payé le port. Si vous ne trouvez pas le formulaire d’enregistrement veuillez appeler le Service client au 1-800- 661-5050 pour en recevoir un. Le numéro de série, le nom du modèle, la date de fabrication, etc.. sont gravés de façon indélébile sur l'étiquette illustrée ci-après.- 9 - Formulaire d’enregistrement Le numéro de série de la ceinture, lui aussi gravé de façon indélébile sur la boucle et les sangles, peut fournir des informations utiles en cas d’accident ou de défaut. La gure ci-dessous explique ou le trouver.- 10 - Attache de verrouillage Sangle de réglage du rembourrage de tête Harnais à 5 points d’ancrage Epaulières Pince de poitrine Boucle Bouton de déverrouillage du harnais Protection de tête rembourrée d’EPS Base Raccord Latch Poche du manuel d’instruction Sangle supérieure de xation Levier d’inclinaison Sangle de réglage Coussin nouveau-né Barre anti rebond Le siège auto- 11 - Compatibilité catégories de véhicules Primo Viaggio SIP Convertible est conçu pour être installé dans les catégories suivantes de véhicules : . véhicule de tourisme à usages multiples . voiture Primo Viaggio SIP Convertible ne doit pas être installé dans les catégories suivantes de véhicules: . car . moto . véhicule à trois roues . camion Primo Viaggio SIP Convertible est conçu pour être installé avec les ceintures de sécurité classiques montées sur la plupart des voitures. Cependant on trouve sur le marché de nombreux types de véhicules fabriqués à des époques différentes. Il existe donc de nombreux types de ceintures de sécurité. Certaines ceintures ne permettent pas d’installer de façon sûre le Convertible Primo Viaggio SIP. Veuillez lire attentivement la liste ci-dessous et en cas de problèmes ou de doutes, vérifiez aussi sur le manuel de votre voiture ou appelez le Service client Peg Perego au 1-800-661-5050 pour en savoir davantage. Concept et compatibilité des ceintures de sécurité- 12 - Concept et compatibilité des ceintures de sécurité

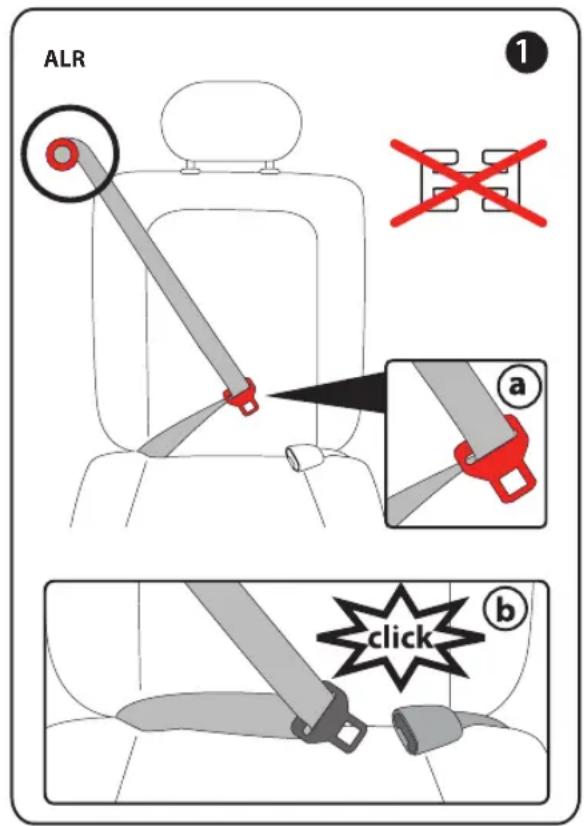

1. Sangle d’épaule/de cuisses (3 points)

avec Rétracteur autobloquant (ALR) et plaque de fermeture coulissante. Ce type de ceinture a une plaque de fermeture qui coulisse librement le long de la sangle Sur certains véhicules il faut tirer complètement sur la sangle pour activer le rétracteur autobloquant (ALR) avant de monter le siège auto, sur d’autres modèles il sut de tirer une certaine longueur de sangle (vériez sur le manuel du véhicule pour en savoir davantage). Serrez la sangle autour du siège en renvoyant la sangle dans le rétracteur. La sangle ne s’allongera pas à moins de déboucler la sangle et de répéter l’opération depuis le début. Aucune attache de verrouillage n’est nécessaire avec ces sangles. Remarque importante: Les dispositifs de verrouillage placés au dos du siège Convertible servent à accroître la stabilité pendant l’usage normal. Les dispositifs de verrouillage ne remplacent pas le rétracteur autobloquant ni la plaque de fermeture. La ceinture du véhicule doit être correctement serrée pour xer solidement le Convertible sur le véhicule. ALR

Concept et compatibilité des ceintures de sécurité

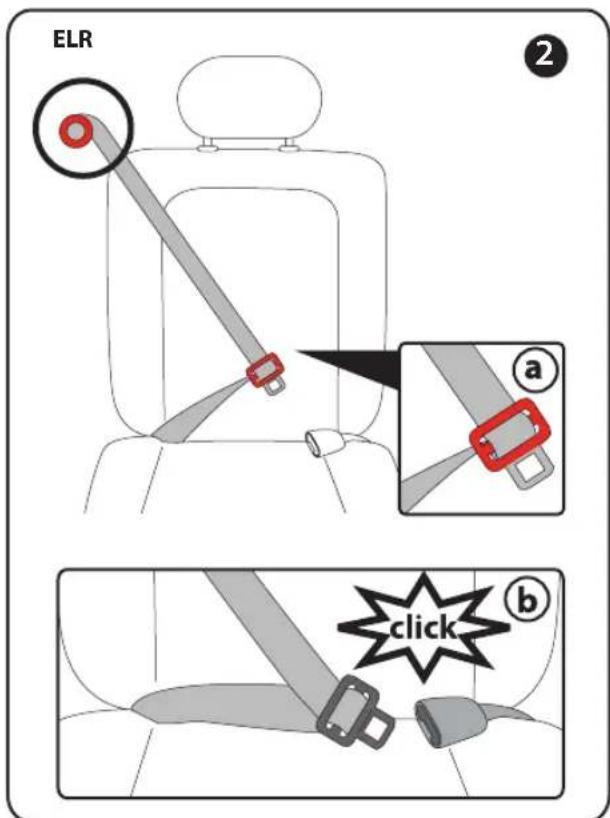

2. Sangle d’épaule/de cuisses (3 points)

avec Rétracteur à blocage d’urgence (ELR) et plaque de fermeture. Ce type de ceinture peut-être réglé en tirant/ libérant la sangle au niveau de l’ajusteur de la plaque de fermeture. Veuillez consulter le manuel de votre véhicule pour en savoir davantage.

ELR- 14 - Concept et compatibilité des ceintures de sécurité ELR

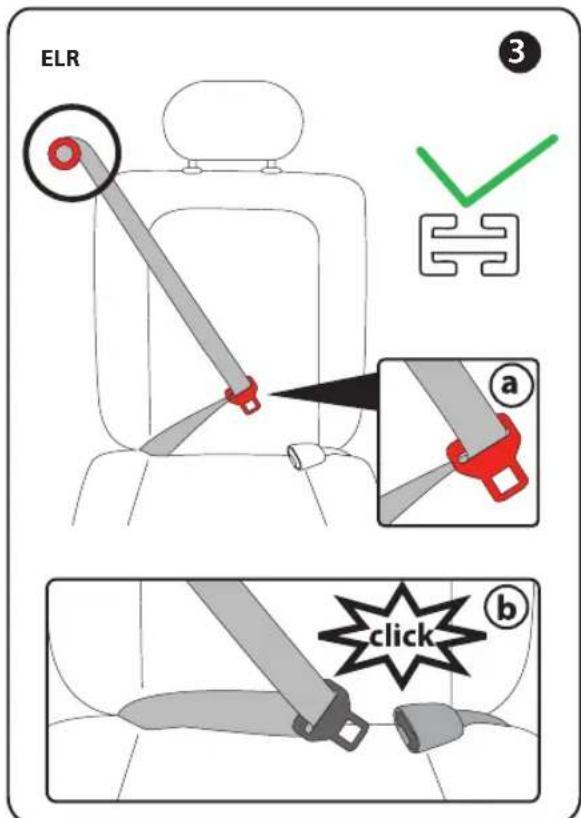

3. Sangle d’épaule/de cuisses (3 points)

avec Rétracteur à blocage d’urgence (ALR) et plaque de fermeture coulissante. Ce type de ceinture de sécurité a une plaque de fermeture qui coulisse librement sur la ceinture; elle ne se bloque qu'en cas d'urgence (arrêt brusque ou accident) et vous devez donc utiliser une attache de verrouillage pour xer cette ceinture. Pour vous procurer une attache de verrouillage et des instructions de montage, appelez le service client Peg Perego au 800-671-1701. Remarque importante: Les dispositifs de verrouillage placés sur le côté du siège Convertible servent à accroître la stabilité pendant l’usage normal. Ils ne remplacent pas l’attache de verrouillage. Vous devez utiliser une attache de verrouillage pour xer solidement le siège avec une ceinture de ce type.- 15 -

4. Sangle de cuisses (2 points) avec

Rétracteur autobloquant (ALR). Ce type de ceinture de sécurité a une plaque de fermeture cousue à l'extrémité de la ceinture. Sur certains véhicules il faut tirer complètement sur la sangle pour activer le rétracteur autobloquant (ALR) avant de monter le siège auto, sur d’autres modèles il sut de tirer une certaine longueur de sangle (vériez sur le manuel du véhicule pour en savoir davantage). Serrez la sangle autour du siège en renvoyant la sangle dans le rétracteur. La sangle ne s’allongera pas à moins de déboucler la sangle et de répéter l’opération depuis le début. Aucune attache de verrouillage n’est nécessaire avec ces sangles.

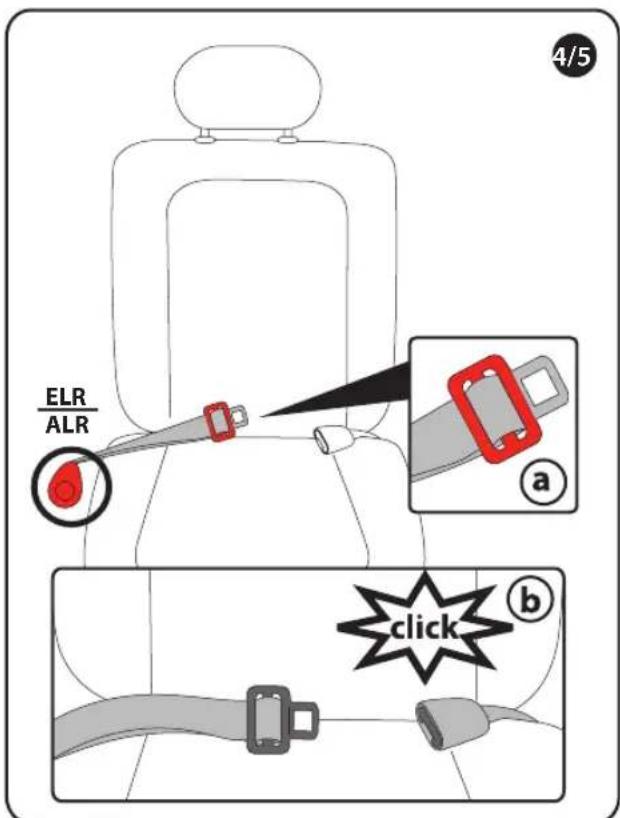

5. Sangle de cuisses (2 points) avec

Rétracteur à blocage d'urgence (ELR). Ce type de ceinture de sécurit a une plaque de fermeture cousue à l’extrémité de la ceinture; elle ne se bloque qu'en cas d'urgence (arrêt brusque ou accident). Remarque importante: N’UTILISEZ PAS le Convertible Primo Viaggio SIP avec ce type de ceinture. ELR ALR 4/5 Concept et compatibilité des ceintures de sécurité- 16 -

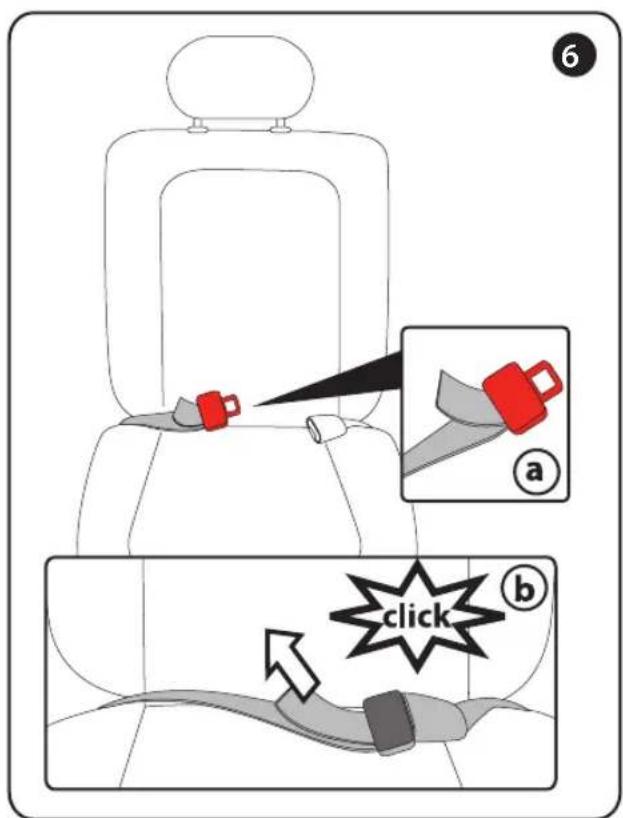

6. Sangle de cuisses (2 points) avec plaque

de fermeture. Ce type de ceinture peut-être réglé en tirant/ libérant la sangle au niveau de l’ajusteur de la plaque de fermeture. Certains véhicules ont des ceintures de sécurité munies de grosses boucles rigides. Elles risquent de causer des problèmes d'installation et de nuire à la stabilité du siège auto pendant l'usage normal. Elles peuvent aussi empêcher de bien serrer la sangle et nuire au bon fonctionnement du siège en cas d'arrêt brusque ou d'accident. Dans ce cas, essayez une autre position assise sur le véhicule ou consultez le manuel de votre voiture. Veuillez consulter un technicien certié spécialisé dans la sécurité des sièges auto pour connaître les autres possibilités de montage.

Concept et compatibilité des ceintures de sécurité- 17 - Concept et compatibilité des ceintures de sécurité FORMES DE CEINTURE DE SÉCURITÉ NON COMPATIBLES

AVERTISSEMENT: n’utilisez pas le Con-

vertible Primo Viaggio avec les formes de ceinture de sécurité suivantes:

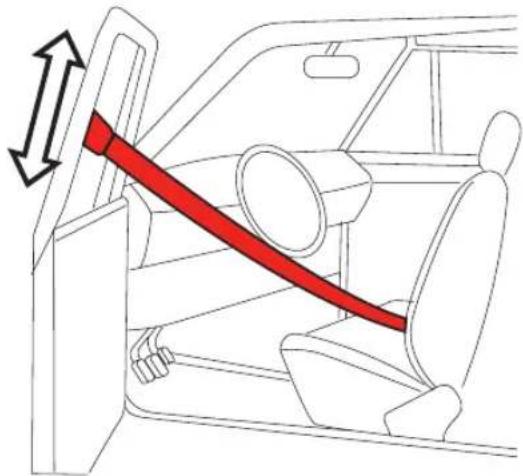

1. Sangles d’épaule/cuisses motorisées.

Sangles montées dans la portière

2. Sièges orientés latéralement

3. Sièges orientés vers l’arrière ou sièges qui

pivotent dans diérentes positions Pour garantir la sécurité de votre enfant, lisez toujours le manuel de votre véhicule pour en savoir davantage.

NO- 18 - Installation de votre siège auto sur votre véhicule

PLAGE DE POIDS ET DE DIMENSIONS

MODE FACE À L’ARRIÈRE

• Utilisez le mode face vers l’arrière avec les enfants pesant entre 2,3 et 20,4 kg (5-45 livres) et qu’il hauteur maxi 119 cm (47 pouces);

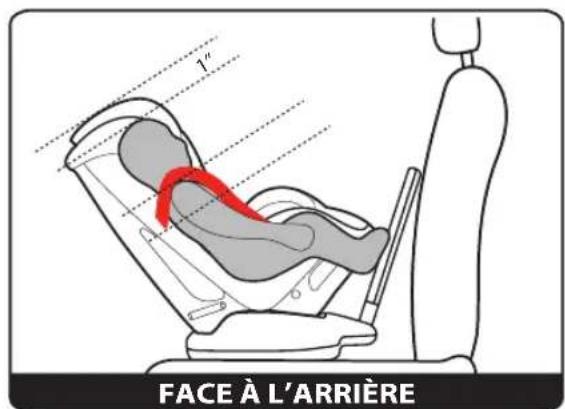

• Utilisez le mode face vers l’arrière si la tête se trouve un pouce au moins au-dessous de l’appui-tête.

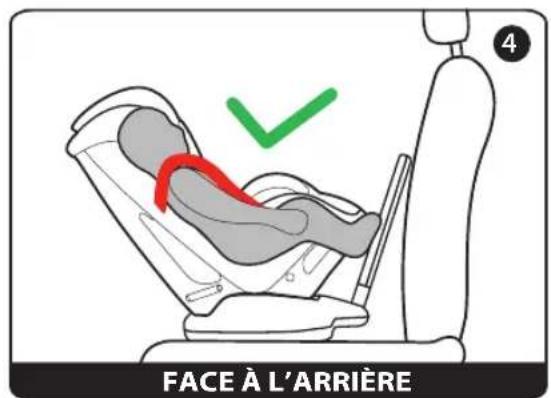

• La position correcte des épaules est celle où les sangles d’épaule se trouvent au niveau ou juste au-dessous du niveau des épaules, comme le montre la gure. Note: Les 7 positions les plus basses de l'appuie-tête peuvent être utilisées en mode face à l'arrière. Les positions 8, 9 et 10 doivent être utilisées uniquement en mode face à l'avant. Voir page 42 pour plus de détails sur les ajustements possibles de l'appuie-tête.

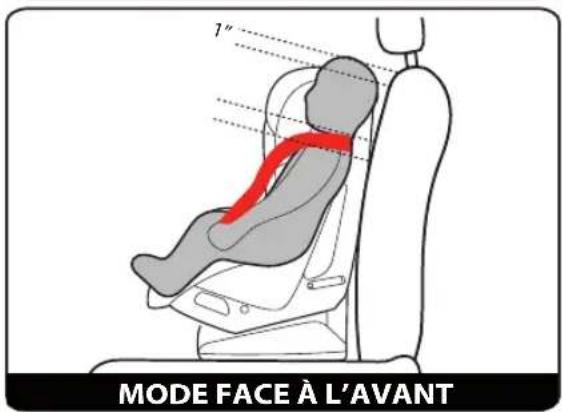

• Utilisez le mode face vers l’avant avec les enfants pesant entre 10 et 30 kg (22-65 livres) et qu’il hauteur maxi 125 cm (49 pouces).

• Utilisez le mode face vers l’avant si la tête ne dépasse pas de plus d’un pouce du bord de l'appui-tête.

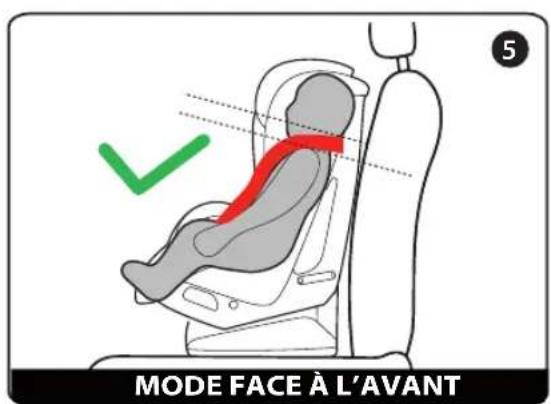

• La position correcte des épaules est celle où les sangles d’épaule se trouvent au niveau ou juste au-dessus du niveau des épaules, comme le montre la gure.

1’’- 19 - Installation de votre siège auto sur votre véhicule

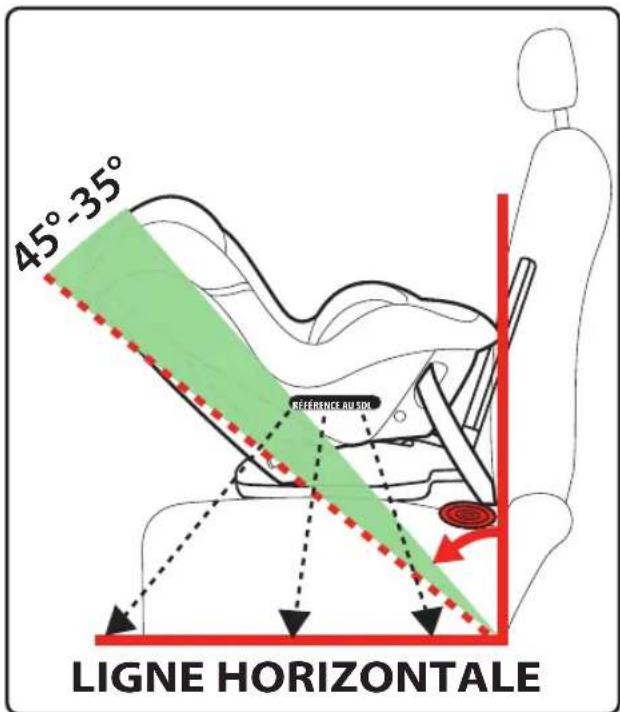

MISE À NIVEAU CORRECTE DU SIÈGE

AUTO EN MODE FACE À L’ARRIÈRE Lorsque le siège auto est correctement installé, conformément aux indications suivantes, en mode face vers l’arrière le dossier doit être incliné de 35° à 45°. Si vous n’arrivez pas à obtenir cette inclinaison, servez-vous d’une barre en mousse ou d’une serviette enroulée pour incliner ultérieurement le siège. Prenez comme référence la ligne tracée sur le produit. Si la ligne est horizontale, le dossier est incliné à 45°. REMARQUE: faites attention à ne pas incliner le siège de plus de 45°. Important! Les nouveau-nés doivent être correctement inclinés. Si le siège est trop incliné, votre enfant risque d’être projeté hors du siège en cas d’accident. S’il ne l'est pas assez, votre enfant risque d'avoir des problèmes respiratoires. 45°-35° LIGNE HORIZONTALE

RÉFÉRENCE AU SOL- 20 -

Installation de votre siège auto sur votre véhicule

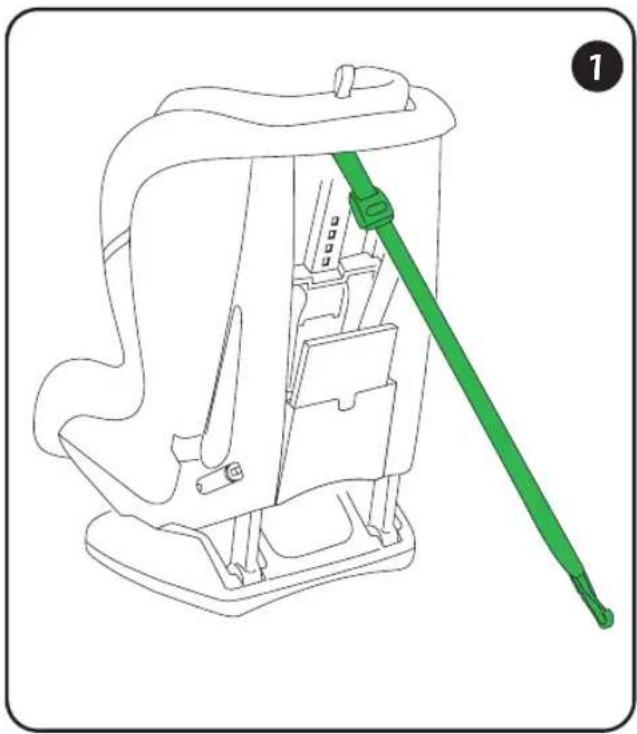

1. La xation supérieure est une sangle

xée en haut de la coque du Convertible Primo Viaggio SIP, munie d’un crochet et d’un ajusteur. Utilisé en mode face vers l’avant votre Convertible Primo Viaggio SIP est certié s'il est associé à une xation supérieure et à une sangle de cuisses, une sangle de cuisses et d’épaules ou un système d’ancrage universel (LUAS). La xation supérieure doit en outre être xée sur des points attache adéquats sur le véhicule. Pour trouver ces points sur le véhicule, veuillez consulter le manuel de votre voiture. Ne xez pas la xation supérieure de Primo Viaggio sur les points d’ancrage du véhicule qui ne sont pas destinés à ancrer un siège auto car ils risquent de ne pas être ecaces en cas d’accident. Toujours utiliser Top Tether face à l'avant.

Installation de votre siège auto sur votre véhicule

2. Pour utiliser la xation, ouvrez l’étui en

plastique, libérez le crochet de sa xation à l’arrière en appuyant sur la touche de l’ajusteur pour allonger la sangle à la longueur voulue. Si vous ne l’utilisez pas, laissez la xation accrochée à la coque, an d'éviter qu'une pièce métallique ne blesse votre enfant ou un autre passager en se déplaçant librement à l’intérieur du véhicule.

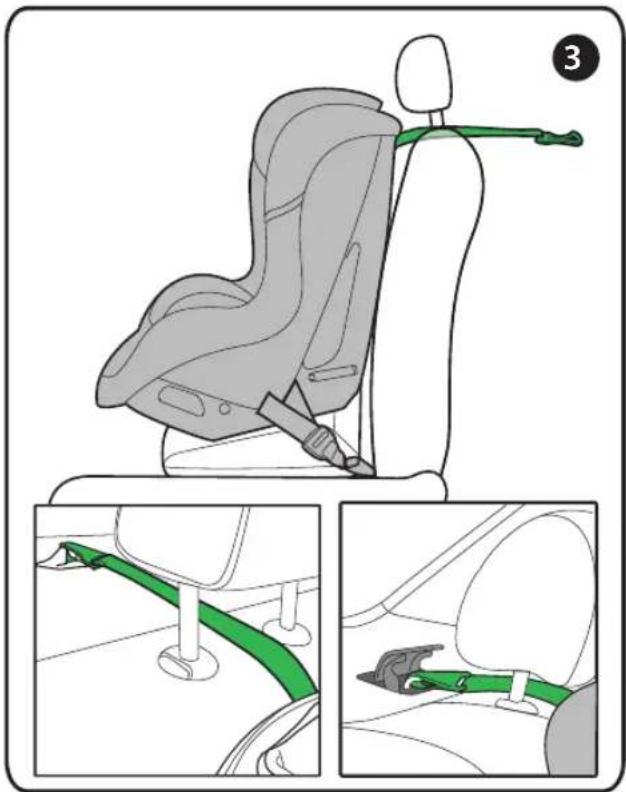

3. La xation est conçue pour éviter toute

rotation excessive en cas de choc en mode face vers l’avant et donc pour éviter que l’enfant ne soit heurté par des objets placés devant lui. Fixez le crochet de xation sur le point d’ancrage prévu à cet eet et tirez la sangle libre jusqu’à ce que la xation soit complètement tendue et bien tendue. La gure illustre le point d’ancrage de la xation sur le plat arrière. Installation de votre siège auto sur votre véhicule

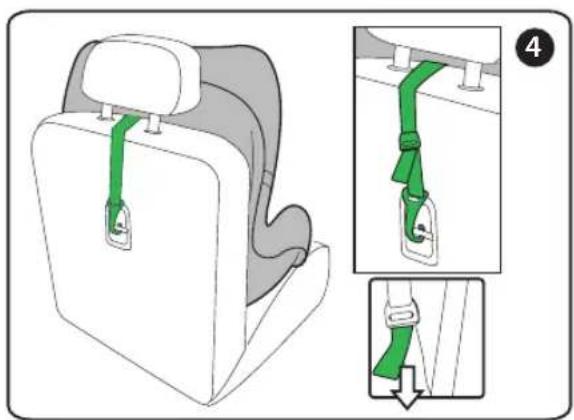

4. Fixez le crochet de xation sur le point

d’ancrage prévu à cet eet et tirez pour libérer la sangle jusqu’à ce que la xation soit complètement tendue et sans mou. La gure illustre le point d’ancrage de la xation au dos du siège.

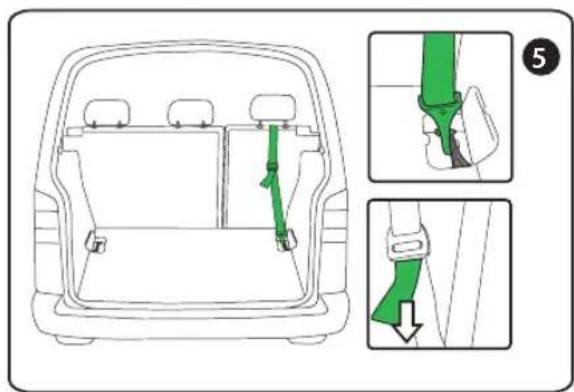

5. Un autre emplacement courant est le core

de la voiture. Installation de votre siège auto sur votre véhicule

Installation de votre siège auto sur votre véhicule

MODE FACE À L’ARRIÈRE

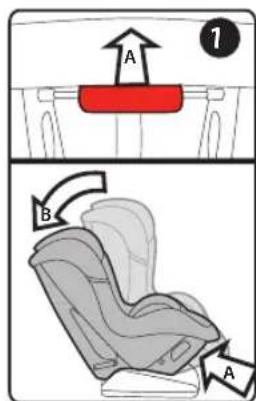

Inclinez le siège auto en position face vers l’arrière de la façon illustrée par la gure. Pour incliner le siège auto, tirez sur le levier placé sous le bord antérieur de la coque (A) de la façon illustrée. Vous entendez un déclic lorsque le siège est correctement verrouillé en place.

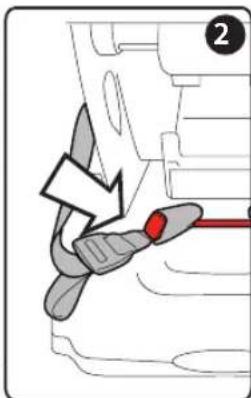

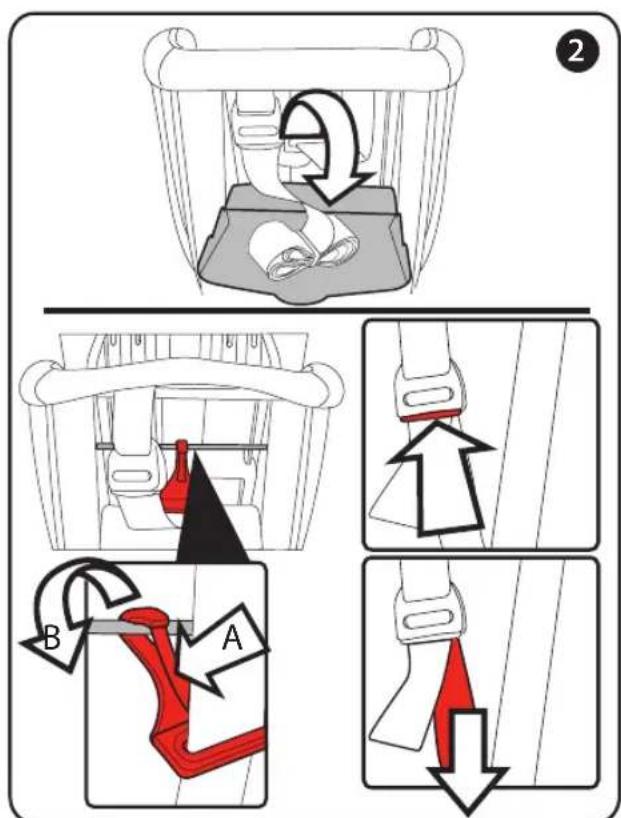

2. Libérez les sangles d’attache de la barre de

rangement en appuyant sur le bouton rouge tout en tirant sur les sangles.

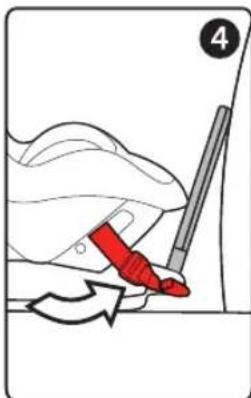

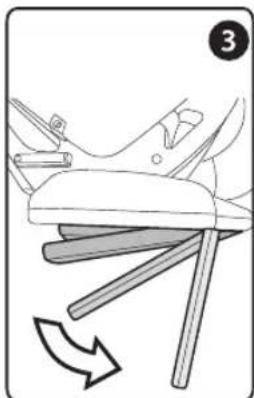

Dégagez la barre anti-rebond sous le siège et faites-la pivoter jusqu’à ce qu’un déclic signale qu'elle est en place, comme le montre la gure.

4. Faites glisser les sangles vers l’avant du

siège auto. Vériez si les sangles ne sont pas inversées. Couchez le siège incliné, sans occupant, sur le siège du véhicule choisi en mode face vers l’arrière en veillant à ce que l’avant du siège touche le dossier du siège du véhicule.

Installation de votre siège auto sur votre véhicule

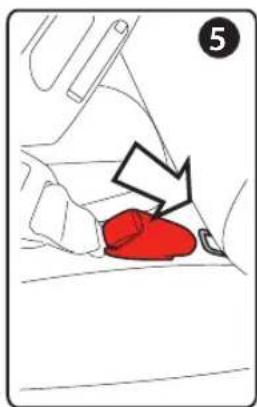

5. Fixez les raccords inférieurs sur les points

d’ancrage inférieurs de votre véhicule situés à la ligne de jonction entre le siège et le dossier. Vériez dans le manuel de votre voiture quel est le meilleur endroit où installer votre siège auto. Lorsque les sangles du système d’ancrage universel (LUAS) sont xées sur les points d’ancrage inférieurs, vous entendez un déclic. Si ce n’est pas le cas, répétez l’opération et vériez si l’attache est présente et fonctionne en tirant sur le connecteur inférieur hors du point d’ancrage inférieur.

6. Poussez vers le bas le siège auto (1) sur le

siège avec tout le poids de votre corps tout en tirant sur les extrémités de la sangle de façon à serrer les sangles d'attache (2). Vériez si les connecteurs sont serrés de façon identique et si le siège n'est pas penché sur le côté.

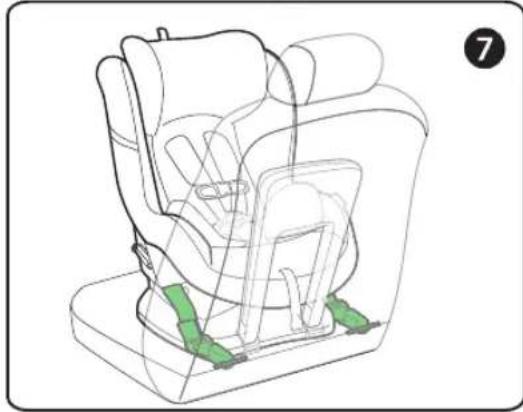

7. La gure montre le parcours correct

de la sangle lorsque le siège est xé à l’aide des connecteurs LUAS. Vériez si le siège est correctement mis à niveau, de la façon expliqué à la page 19. Vériez si le siège auto est solidement xé. Si le siège auto est correctement xé il ne se déplace pas de plus d’un pouce au niveau des ancrages arrière.

Installation de votre siège auto sur votre véhicule REMARQUE IMPORTANTE : A moins d’une indication contraire, vous pouvez utiliser les points d’ancrage inférieurs (LUAS) si l’enfant pèse moins de 40 livres. Cependant la plupart des points d’ancrage inférieurs supportent des forces plus importantes. Veuillez vérifier dans le manuel de votre voiture ou demander à un fabricant automobile de façon à connaître la limite de poids des ancrages inférieurs. Lorsque le poids de l'occupant dépasse ces limites, vous devez utiliser une ceinture de sécurité pour installer le siège auto de façon correcte et sûre.- 27 - Installation de votre siège auto sur votre véhicule MODE FACE VERS L’ARRIÈRE AVEC SANGLE DE CUISSE/D’ÉPAULE (TYPE II)

1. Inclinez le siège auto en position face vers

l’arrière de la façon illustrée par la gure. Pour incliner le siège auto, tirez sur le levier B placé sous le bord antérieur de la coque (A) de la façon illustrée. Vous entendez un déclic lorsque le siège est correctement verrouillé en place.

2. Dégagez la barre anti-rebond sous le siège et

faites-la pivoter jusqu’à ce qu’un déclic signale qu'elle est en place, de la façon illustrée à la page 24. Couchez le siège auto incliné, sans occupant, sur le siège du véhicule choisi.

Tirez toute la longueur disponible de la ceinture de sécurité du véhicule et faites passer la partie cuisse et la partie épaule de la ceinture à travers les ouvertures prévues sous le siège de la façon illustrée par la gure. IMPORTANT: vériez dans les ouvertures de la coque si la position de la sangle de corps est celle indiquée sur la gure.

B- 28 - Installation de votre siège auto sur votre véhicule

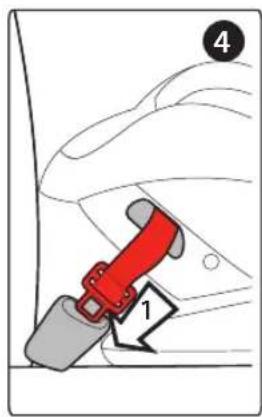

4. Bouclez la ceinture de sécurité du

véhicule et vériez sous le siège si la sangle d’ajustement n'est pas emmêlée avec la ceinture de sécurité du véhicule.

5. Poussez avec force le siège auto sur le siège

du véhicule et tirez sur la ceinture de sécurité du véhicule an de la tendre parfaitement. Suivez la procédure illustrée par la gure en poussant complètement le siège auto vers le bas (A) et en tirant la portion de cuisses de la ceinture du point xe vers la bouche (B). Tirez ensuite la portion diagonale de la ceinture vers le haut (C).

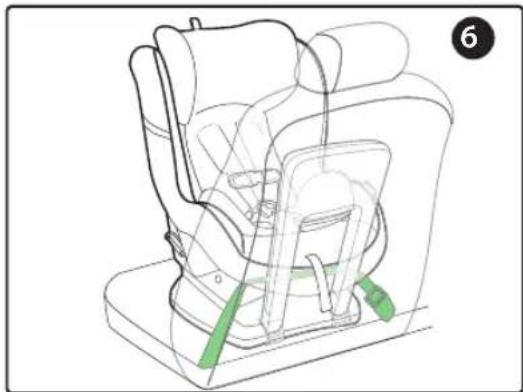

6. La gure illustre le parcours correct de

la ceinture lorsque le siège auto est xé sur le véhicule à l’aide d’une sangle de cuisse/ épaule. Vériez si le siège est correctement mis à niveau, de la façon expliqué à la page 19. Vériez si le siège auto est solidement xé. Si le siège auto est correctement xé il ne se déplace pas de plus d’un pouce au niveau des ancrages arrière.

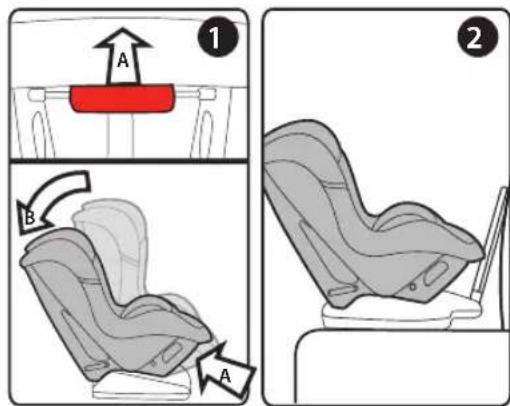

1. Inclinez le siège auto en position face à

l’arrière de la façon illustrée par la figure. Pour incliner le siège auto, tirez sur le levier placé sous le bord antérieur de la coque (A) de la façon illustrée. Vous entendez un déclic lorsque le siège est correctement verrouillé en place.

2. Dégagez la barre anti-rebond sous le

siège et faites-la pivoter jusqu’à ce qu’un déclic signale qu'elle est en place, de la façon illustrée à la page 24. Couchez le siège auto incliné, sans occupant, sur le siège du véhicule choisi.

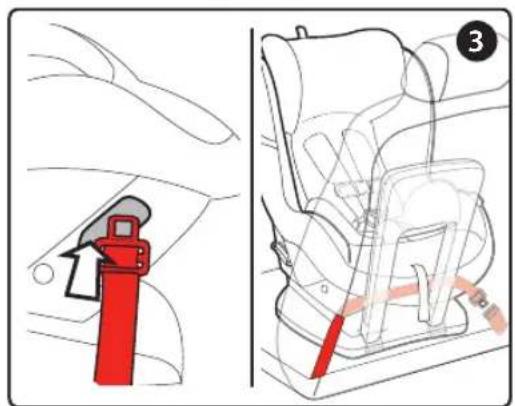

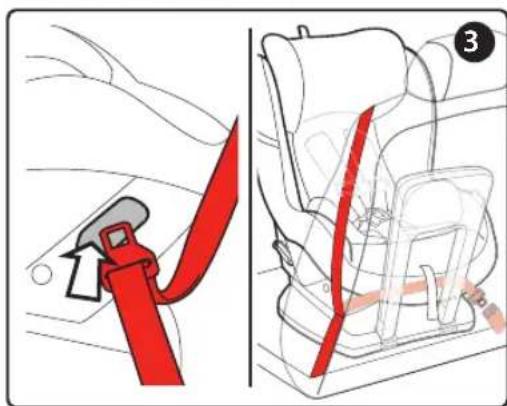

3. Tirez toute la longueur disponible de

la ceinture du véhicule et faites-la passer à travers les ouvertures prévues sous le siège de la façon illustré e par la figure. IMPORTANT: vérifiez dans les ouvertures de la coque; vérifiez si la sangle est placée de la façon illustrée par la figure. Installation de votre siège auto sur votre véhicule

4. Vériez sous le siège si la sangle de réglage

n’est pas emmêlée avec la ceinture de sécurité du véhicule

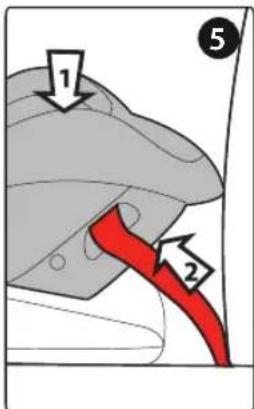

5. Poussez avec force le siège auto sur le

siège du véhicule (1) et tirez sur la ceinture du véhicule (2) pour serrer le siège et la tendre parfaitement.

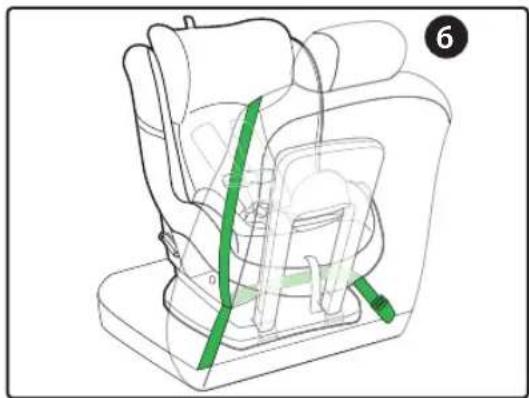

6. La gure illustre le parcours correct de la

ceinture lorsque le siège auto est xé sur le véhicule à l’aide de la sangle de cuisse. Au terme de l’installation vériez si le siège est bien à niveau en procédant de la façon indiquée à la page 19. Vériez si le siège auto est solidement xé. Si le siège auto est correctement xé il ne se déplace pas de plus d’un pouce au niveau des ancrages arrière. Installation de votre siège auto sur votre véhicule

Installation de votre siège auto sur votre véhicule Important! Retirez le coussin pour nouveau- né en mode face à l’avant (cf. page 46). Important! N’utilisez pas la barre anti-rebond en mode face à l’avant.

MODE FACE À L’AVANT AVEC

1. Inclinez le siège auto en tirant sur le levier

placé sous le bord antérieur de la coque (A) de la façon illustrée. Cela vous permet d’accéder plus facilement au logement de l’attache.

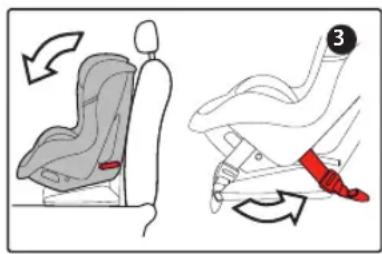

2. Libérez les sangles d’attache de la barre de

rangement en appuyant sur le bouton rouge tout en tirant sur les sangles. Tirez sur la poignée et amenez le siège auto en position verticale. Lorsque le siège est verrouillé en position verticale vous entendez un déclic. Inclinez le siège auto sur le siège du véhicule en vériant si les dispositifs de verrouillage sont fermés. Amenez la ceinture du LUAS d’avant en arrière en faisant glisser les sangles dans leurs tubes.

3. Fixez le connecteur inférieur sur les

ancrages inférieurs de votre véhicule situés à la ligne de jonction entre le siège et le dossier. Vériez dans le manuel de votre voiture quel est le meilleur endroit où installer votre siège auto. Lorsque les sangles du système d’ancrage universel (LUAS) sont xées sur les points d’ancrage inférieurs, vous entendez un déclic. Si ce n’est pas le cas, répétez l’opération et vériez si l’attache est présente et fonctionne en tirant sur le connecteur inférieur hors du point d’ancrage inférieur.

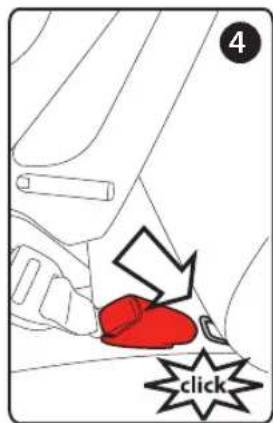

4. Fixez le connecteur inférieur sur les

ancrages inférieurs de votre véhicule situés à la ligne de jonction entre le siège et le dossier. Vériez dans le manuel de votre voiture quel est le meilleur endroit où installer votre siège auto. Lorsque les sangles du système d’ancrage universel (LUAS) sont xées sur les points d’ancrage inférieurs, vous entendez un déclic. Si ce n’est pas le cas, répétez l’opération et vériez si l’attache est présente et fonctionne en tirant sur le connecteur inférieur hors du point d’ancrage inférieur.

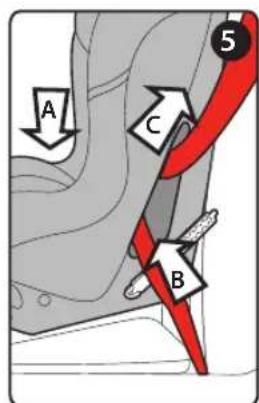

5. Poussez le siège auto (A) vers le bas dans le

siège avec tout le poids de votre corps tout en tirant sur les extrémités des sangles (B) an de serrer les sangles de fermeture. Vériez si les connecteurs sont serrés de façon identique et si le siège n'est pas penché sur le côté.

6. Fixez la sangle de FIXATION SUPÉRIEURE

sur votre véhicule en procédant de la façon indiquée à la page 20. Vériez si le siège auto est solidement xé. Si le siège auto est correctement xé il ne se déplace pas de plus d’un pouce au niveau des ancrages du siège. Installation de votre siège auto sur votre véhicule

B- 33 - REMARQUE IMPORTANTE : A moins d’une indication contraire, vous pouvez utiliser les ancrages inférieurs (LUAS) si l’enfant pèse moins de 40 livres. Cependant la plupart des ancrages inférieurs supportent des forces plus importantes. Veuillez vérifier dans le manuel de votre voiture ou demander à un fabricant automobile de façon à connaître la limite de poids des ancrages inférieurs. Lorsque le poids de l'occupant dépasse ces limites, vous devez utiliser une ceinture de sécurité pour installer le siège auto de façon correcte et sûre. Installation de votre siège auto sur votre véhicule- 34 - Installation de votre siège auto sur votre véhicule Attention : ne pas utiliser les barrettes de verrouillage en mode face à l’avant si l’enfant pèse moins de 11kg. Important! Retirez le coussin pour nouveau- né en mode face à l’avant (cf. page 46). Important! N’utilisez pas la barre anti-rebond en mode face à l’avant.

MODE FACE À L’AVANT AVEC UNE

SANGLE DE CUISSE/ÉPAULE (TYPE II)

1. Vériez si le dossier est en position verticale

ou réglez-le à l’aide du levier placé sous le bord antérieur de la coque (A).

2. Couchez le siège auto qui est en position

verticale, sans occupant, sur le siège du véhicule choisi. Vériez si les sangles du LUAS se trouvent dans leur logement (page

31 - gure 2) et si les ouvertures à l'arrière

de la structure sont libres et prêtes à l'usage. Ouvrez les attaches de verrouillage des deux côtés de la façon illustrée par la gure.

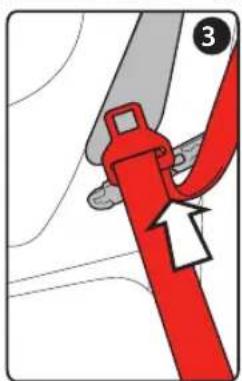

Tirez toute la longueur disponible de la ceinture du véhicule et faites passer les portions de cuisse et d’épaule de la ceinture à travers les ouvertures de la structure au dos du siège auto.

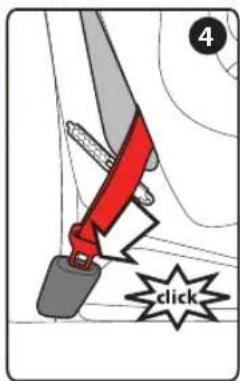

4. Bouclez la ceinture de sécurité du véhicule

et vériez si les deux sangles du véhicules sont passées à travers les ouvertures et ne sont ni coincées, ni emmêlées.

1 2- 35 - Installation de votre siège auto sur votre véhicule

5. Poussez le siège auto avec force

contre le siège du véhicule et tirez sur la ceinture de sécurité du véhicule de façon à serrer étroitement le siège auto. Suivez la procédure illustrée par la gure en poussant complètement le siège auto vers le bas (A) et en tirant la portion de sangle du point xe vers la boucle (B). Tirez ensuite sur la portion diagonale de la ceinture (C).

6. Veillez à ce que seule la portion de cuisse

passe à travers les attaches de verrouillage ouvertes puis refermez-les des deux côtés de la façon illustrée par la gure (D et E).

7. Fixez la sangle de FIXATION SUPÉRIEURE

sur votre véhicule en procédant de la façon indiquée à la page 20. La gure montre la position correcte de la sangle lorsque le siège auto est installé en mode face vers l’avant avec une sangle de cuisse/épaule et une Fixation supérieure. Vériez si le siège auto est solidement xé. Si le siège auto est correctement xé il ne se déplace pas de plus d’un pouce au niveau des ancrages de la ceinture du siège.

E- 36 - Installation de votre siège auto sur votre véhicule Important! Retirez le coussin pour nouveau- né en mode face à l’avant (cf. page 46). Important! N’utilisez pas la barre anti-rebond en mode face à l’avant. MODE FACE À L’AVANT AVEC UNE SANGLE DE CUISSE (TYPE I)

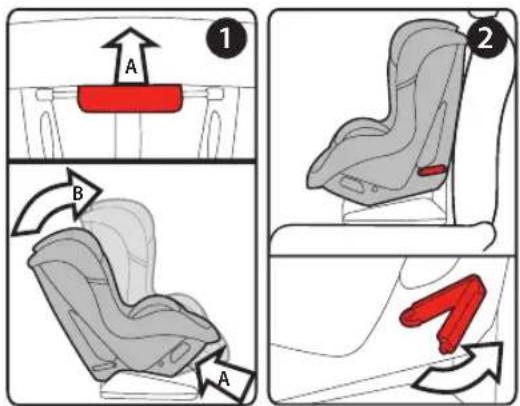

1. Avant d'installer le siège auto sur le

véhicule, vériez si le dossier est en position verticale ou réglez-le à l’aide du levier placé sous le bord antérieur de la coque (A) comme l’illustre la gure. A

2. Couchez le siège auto qui est en position

verticale, sans occupant, sur le siège du véhicule choisi. Vériez si les sangles du LUAS se trouvent dans leur logement (page 31 - gure 2) et si les ouvertures à l'arrière de la structure sont libres et prêtes à l'usage. Ouvrez les attaches de verrouillage de la façon illustrée par la gure.

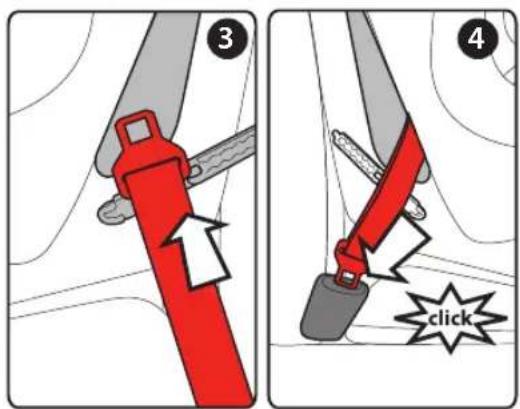

3. Tirez toute la longueur disponible de la

ceinture du véhicule et faites-la passer à travers les ouvertures prévues dans la structure derrière le siège de la façon illustrée par la gure.

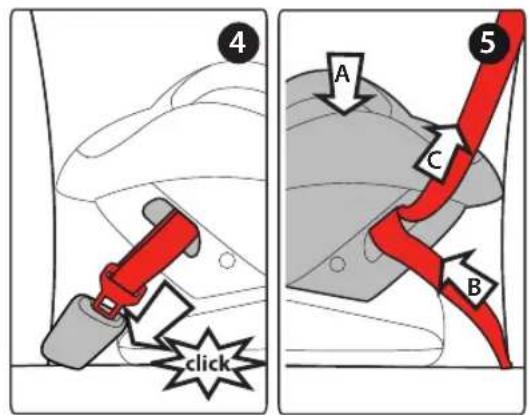

4. Bouclez la ceinture de sécurité du véhicule

et vériez si elle n'est pas coincée.

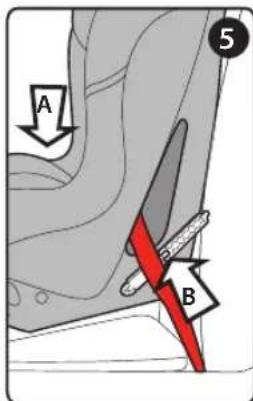

5. Poussez avec force le siège auto sur le

siège du véhicule (A) et tirez sur la ceinture du véhicule (B) pour serrer le siège et la tendre parfaitement A.

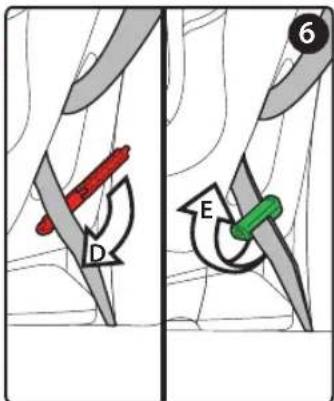

6. Veillez à ce que la ceinture passe à travers

les attaches de verrouillage ouvertes puis refermez-les des deux côtés de la façon illustrée par la gure (C et D).

7. Fixez la sangle de FIXATION SUPÉRIEURE

sur votre véhicule en procédant de la façon indiquée à la page 20. La gure montre la position correcte de la sangle lorsque le siège auto est installé en mode face vers l’avant avec une sangle de cuisse et une Fixation supérieure. Vériez si le siège auto est solidement xé. Si le siège auto est correctement xé il ne se déplace pas de plus d’un pouce au niveau des ancrages du siège.

Installation de votre siège auto sur votre véhicule- 38 - Installation du siège-auto de votre enfant dans un avion Ce siège auto est homologué pour l’usage en avion. La plupart des lignes aériennes acceptant les sièges auto estampillés conformes aux règlements FAA. Cependant, en raison du poids et de la dimension du Convertible Primo Viaggio SIP, nous vous recommandons de demander de plus amples informations à votre compagnie aérienne au moment de votre réservation. Les ceintures de sécurité des avions ne sont que du type corps (Ceinture du type I).

1. Installation en mode face à l’arrière: veuillez

consulter le chapitre de la page 20 pour xer correctement la ceinture. IMPORTANT: N’utilisez pas la barre anti- rebond, que vous rangerez sous la base du siège.

Installation du siège-auto de votre enfant dans un avion

2. Installation en mode à vers l’avant : veuillez

consulter la page 36 pour xer correctement la ceinture. Les attaches de verrouillage ne sont pas nécessaires. Après l’installation, vériez si le siège auto est bien à niveau et solidement xé sur le siège de l'avion. Si vous avez besoin d’aide, demandez au personnel de l'avion.

Attacher votre enfant dans le siège auto

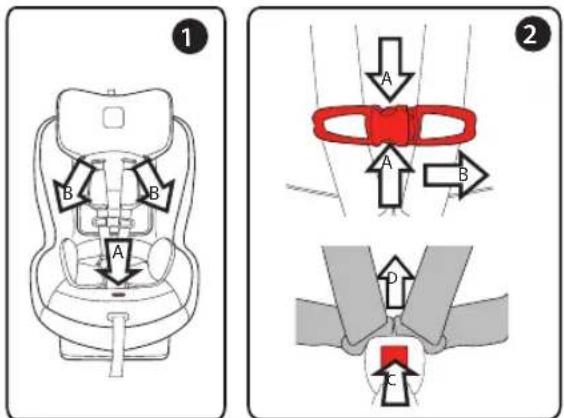

1. Ce siège auto utilise un harnais à 5 points

d’ancrage pour garantir la sécurité de votre enfant. Avant d'installer votre enfant sur le siège, appuyez sur la touche d'ouverture (A) et tirez sur les sangles d’épaule (B) de la façon illustrée par la gure.

2. Ouvrez la boucle en appuyant sur le bouton

rouge (C) de la façon illustrée par la gure. Ouvrez la pince de poitrine en procédant de la façon illustrée par la gure (A et B).

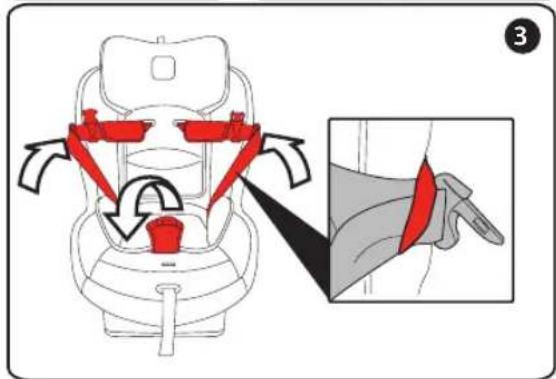

3. Enlez les languettes de la boucle dans

les bandes latérales et tirez la portion d’entrejambe du harnais vers l'avant pour laisser de la place à votre enfant. Vériez si la surface de l'assise n'est encombrée ni par le harnais ni par d’autres objets.

Attacher votre enfant dans le siège auto

4. Installez votre enfant dans le siège auto

avec le bas de son dos appuyé contre le siège. Faites passer les deux sangles d’épaule par dessus les épaules de votre enfant. Vériez si les sangles ne sont pas entortillées derrière le dossier ou sur la poitrine de votre enfant. Vériez si le harnais se trouve à la bonne hauteur d’épaule. Si vous utilisez le siège pour enfant en mode face à l’arrière, la position d'épaule correcte est celle où les sangles d'épaule se trouvent au niveau ou juste au-dessous du niveau des épaules, comme le montre la gure.

5. Si vous utilisez le siège pour enfant en mode

face à l’avant, la position d'épaule correcte est celle où les sangles d'épaule se trouvent au niveau ou juste au-dessus du niveau des épaules, comme le montre la gure.

MODE FACE À L’AVANT- 42 -

Attacher votre enfant dans le siège auto

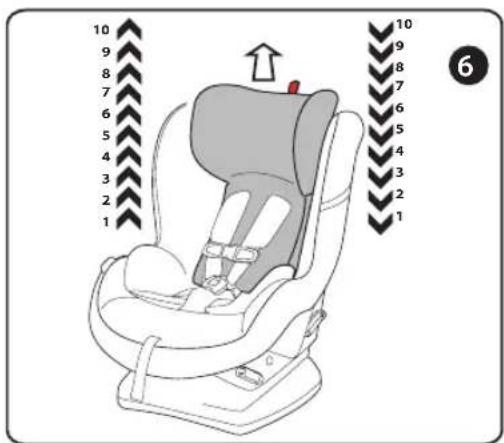

6. Pour régler le niveau de la sangle d'épaule,

de bas en haut, tirez la sangle avec la èche placée en haut de l’appui-tête jusqu’à ce que le panneau se libère et puisse bouger. Lorsque vous avez atteint la position voulue, vériez si le panneau est correctement attaché. Pour régler le niveau de la sangle d’épaule de haut en bas tirez sur la sangle avec la èche d’une main tout en poussant le panneau vers le bas de l’autre. Vériez si le panneau est correctement attaché. Note: Les 7 positions les plus basses de l'ap- puie-tête peuvent être utilisées en mode face à l'arrière. Les positions 8, 9 et 10 doivent être utilisées uniquement en mode face à l'avant.

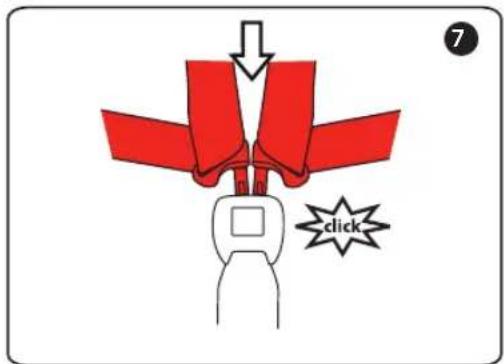

7. Enlez les deux plaques de verrouillage

dans la bouche jusqu’au déclic. Tirez sur les sangles pour vérier si les deux plaques sont solidement verrouillées.

Attacher votre enfant dans le siège auto

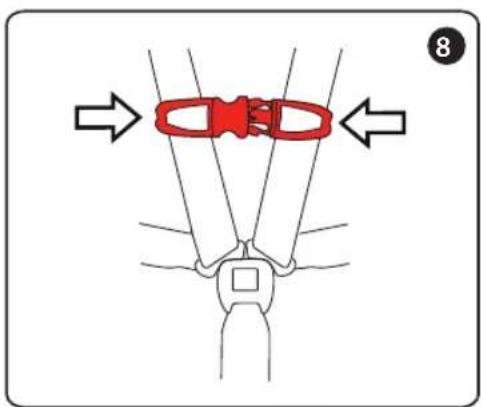

8. Le harnais est muni d’une pince de poitrine.

Ce dispositif sert à garantir que le harnais d’épaule est correctement placé sur l’épaule, et à éviter que les sangles ne tombent des épaules en cas d’accident. Pour fermer la pince de poitrine poussez les deux parties l’une vers l’autre.

9. Pour serrer le harnais, tirez sur la sangle de

réglage au bas du siège auto jusqu’à ce que la sangle soit ajustée étroitement. Laissez l’espace d’un doigt entre le harnais et la clavicule de votre enfant.

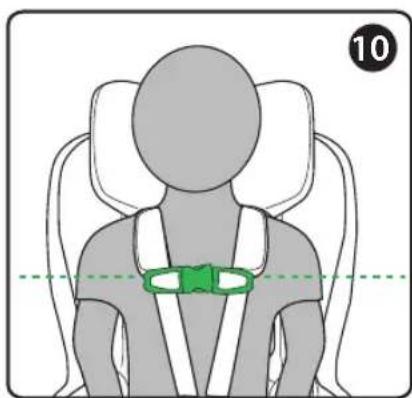

10. Lorsque le harnais est serré, vériez si

la pince de poitrine se trouve au niveau de l'aisselle. Au besoin, retirez les rembourrages d’épaule (xés avec du Velcro) car ce ne sont pas des dispositifs de sécurité. Important! Si la sangle est ajustée elle doit être bien tendue. Elle est pratiquement droite et bien tendue. Elle n'exerce pas de pression sur la peau de l'enfant et ne pousse pas le corps de celui-ci dans une position non-naturelle.

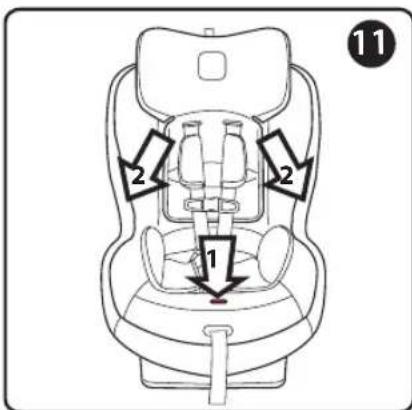

11. Pour desserrer le harnais, appuyez sans

le lâcher sur la touche de réglage du harnais dans la fente située au pied de votre enfant et tirez sur le haut du harnais de la façon illustrée par la gure. Pour défaire les plaques de verrouillages, appuyez sur la touche rouge et tirez les attaches vers le haut.

Attacher votre enfant dans le siège auto- 45 - RÉGLAGE DE LA SANGLE D’ENTREJAMBE

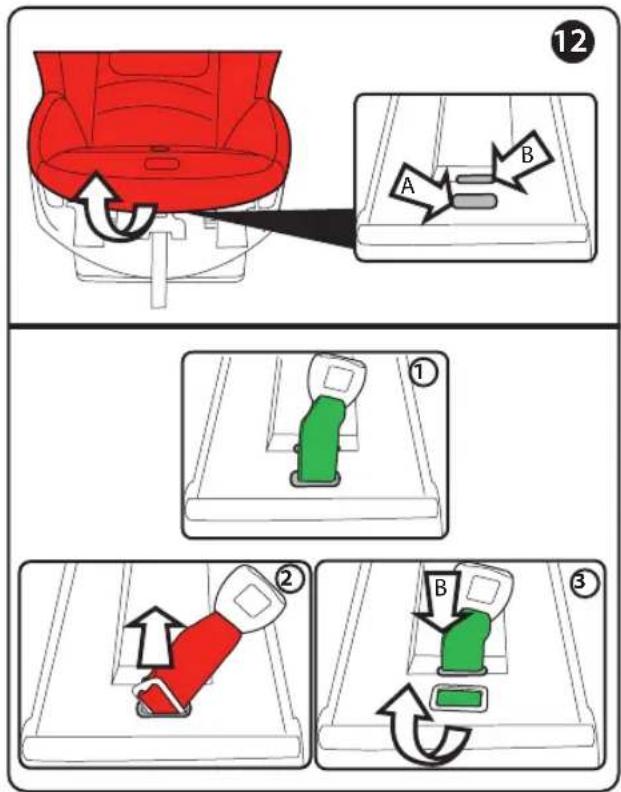

12. Votre Convertible Primo Viaggio

est équipé d’une sangle d’entrejambe repositionnable. Le siège auto est monté avec la patte d'entrejambe en position en avant (A). Cependant, la sangle d'entrejambe doit être mise en position en arrière (B) pour les enfants pesant moins de 22 livres. Pour la déplacer, soulevez le capitonnage de façon à voir le point de xation de l’entrejambe (g.1). Retirez la plaque métallique de l’entrejambe par le dessus (g.2). Enlez la plaque métallique par le dessus dans la position B, puis repliez la sangle sous la coque de façon à ce que la plaque métallique ressorte et immobilisez-la en place A (g. 3). Tirez la boucle à travers la patte de la boucle et à travers le capitonnage du siège. Attacher votre enfant dans le siège auto

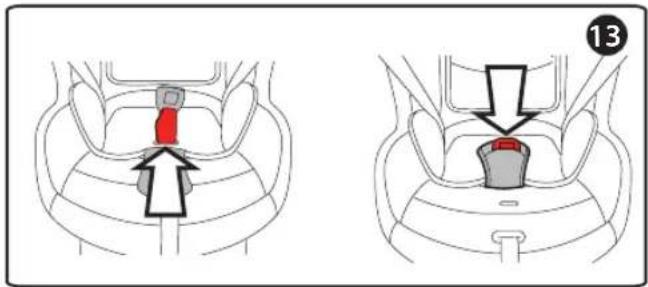

13. Pour nir, placez le revêtement souple

sur la sangle dans la nouvelle position en faisant glisser la bouche à travers les ouvertures du capitonnage et la protection de l’entrejambe.

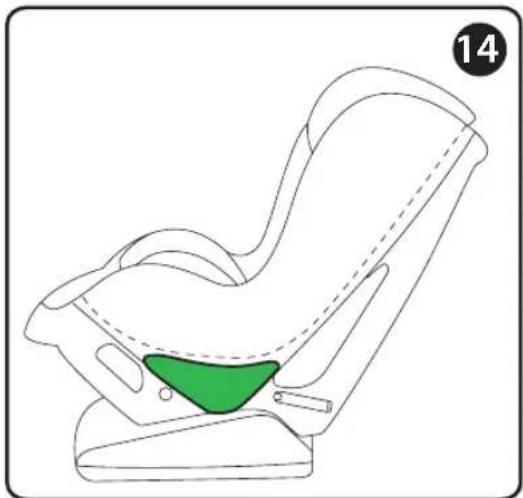

14. Important! Le siège est vendu

avec un coussin spécial pour les enfants plus petits. Ce coussin ne doit être utilisé qu’en mode face vers l’arrière ; ce coussin doit être utilisé avec les enfants de moins de 22 livres.

Attacher votre enfant dans le siège auto- 47 - Nettoyage et entretien

1. Tirez toute la mole panneau de tête vers

le haut. Détachez les sangles d’épaule de la plaque métallique au dos du siège auto. Retournez-le et tirez les sangles à travers les ouvertures au niveau des épaules.

Votre siège auto ne demande que très peu de nettoyage et d'entretien. Ne le nettoyez pas avec un produit agressif, ni avec un solvant. Nettoyez les parties mobiles. Nettoyez au besoin les parties en plastique avec un chion humide. N’utilisez pas d’eau sur les mécanismes du harnais et de fermeture. Ne l’exposez ni au froid extrême, ni à l'eau, ni à la pluie, ni au soleil. L’exposition prolongée à ces éléments risque non seulement de décolorer les matériaux mais aussi de modier leurs propriétés mécaniques. Rangez-le au sec si vous ne l'utilisez pas pendant longtemps. Avertissement! N’utilisez ni n’achetez un siège auto plus de 7 ans après sa date de fabrication gravée sur le siège ou la coque. Le capitonnage peut être retiré et nettoyé fréquemment. Procédez de la façon indiquée ci-dessous pour retirer et remonter correctement le capitonnage. Vériez les éléments du siège auto avant de le démonter et assurez-vous de leur bon fonctionnement après le remontage. Faites très attention quand vous retirer les rembourrages an de ne pas casser la mousse blanche EPS du siège.- 48 -

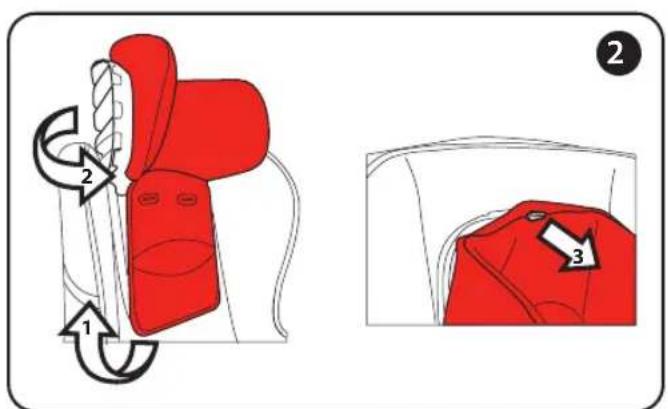

2. Retirez le rembourrage du panneau de

tête en suivant la procédure (1 puis 2). faites attention à l’insert souple en EPS blanc.

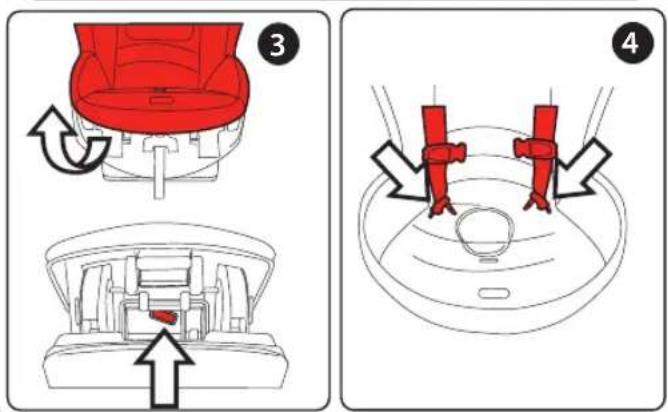

3. Défaites le bas du capitonnage et retirez-

le de la sangle d’entrejambe. La portion d’entrejambe du harnais n’a pas besoin d’être retirée.

4. Tirez le bas du capitonnage vers le haut

en vériant si les sangles d’épaule passent à travers les ouvertures.

Nettoyage et entretien- 49 -

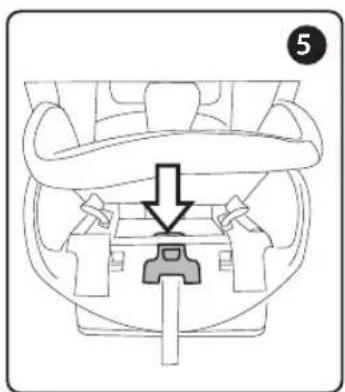

5. Vériez l’absence de restes de nourriture

ou d'autres débris sur le dispositif de réglage, susceptibles de l’empêcher de fonctionner correctement.

6. Retirez les rembourrages de bas en haut

en veillant à ne pas plier, ni casser les ailettes latérales de protection en EPS blanc

Nettoyage et entretien- 50 -

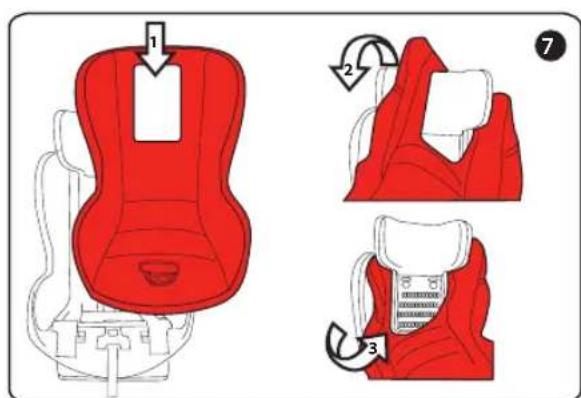

7. Pour remonter le capitonnage procédez

à partir de l’ouverture du panneau de tête comme le montre la séquence. Puis remettez en place le revêtement du panneau de tête. Tirez les sangles d’épaule vers le haut à travers les fentes au bas du capitonnage. Tirez la sangle d’entrejambe à travers le trou du capitonnage. Poussez les sangles d’épaule à travers le capitonnage de tête.

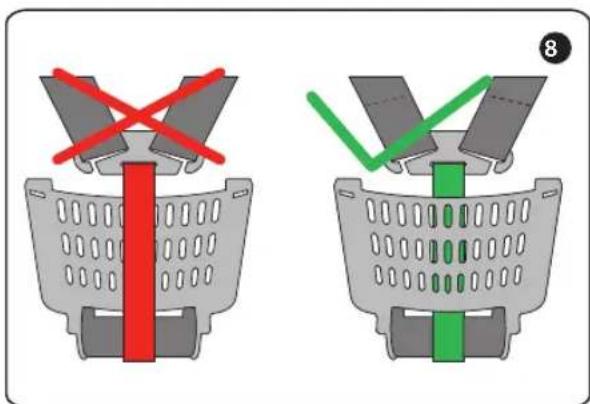

8. Raccordez correctement les sangles

d’épaule. Vériez si le harnais est correctement xé sur la plaque arrière. La sangle centrale de réglage doit passer derrière l'écran en plastique de la façon illustrée.

Nettoyage et entretien- 51 - Pièces détachées

REMARQUE: Des pièces détachées sont disponibles en différentes couleurs * à indiquer dans la commande.- 52 -- 52 -- 51 - Replacement Parts
