Caractéristiques	Détails
Type de produit	Lampe extérieure
Technologie d'éclairage	LED
Puissance	10 W
Flux lumineux	1000 lm
Température de couleur	3000 K (blanc chaud)
Indice de protection	IP44
Dimensions	245 x 180 x 110 mm
Poids	1,2 kg
Installation	Fixation murale
Utilisation	Éclairage de sécurité, éclairage de jardin
Maintenance	Nettoyage régulier avec un chiffon doux
Sécurité	Ne pas exposer à des températures extrêmes
Garantie	2 ans

FOIRE AUX QUESTIONS - L 825 SC STEINEL

Comment installer la lampe STEINEL L 825 SC ?

Pour installer la lampe STEINEL L 825 SC, commencez par couper l'alimentation électrique. Fixez le support mural au mur en utilisant les vis fournies. Connectez les fils électriques selon les instructions du manuel, puis fixez la lampe au support. Enfin, rétablissez l'alimentation et testez la lampe.

Pourquoi la lampe ne s'allume-t-elle pas ?

Si la lampe ne s'allume pas, vérifiez d'abord si l'alimentation électrique est active. Assurez-vous également que l'ampoule est correctement installée et fonctionnelle. Si le problème persiste, vérifiez les connexions électriques.

Comment régler la sensibilité du capteur de mouvement ?

Pour régler la sensibilité du capteur de mouvement, utilisez le bouton de réglage situé sur le boîtier de la lampe. Tournez-le dans le sens horaire pour augmenter la sensibilité et dans le sens antihoraire pour la diminuer.

La lampe clignote, que faire ?

Un clignotement peut indiquer un problème avec l'ampoule ou une connexion lâche. Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Ensuite, vérifiez toutes les connexions électriques pour vous assurer qu'elles sont bien serrées.

Puis-je utiliser la lampe à l'extérieur ?

Oui, la lampe STEINEL L 825 SC est conçue pour une utilisation en extérieur. Assurez-vous qu'elle est correctement installée pour résister aux intempéries.

Quel type d'ampoule est compatible avec la STEINEL L 825 SC ?

La lampe STEINEL L 825 SC est compatible avec des ampoules de type LED ou halogène, avec une puissance maximale de 12 W.

Comment nettoyer la lampe ?

Pour nettoyer la lampe, débranchez-la d'abord. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériau.

Que faire si le capteur de mouvement ne détecte pas les mouvements ?

Si le capteur de mouvement ne détecte pas, vérifiez si le capteur est obstrué par des objets ou de la saleté. Assurez-vous également que la portée du capteur est correctement réglée.

MODE D'EMPLOI L 825 SC STEINEL

FR ..... 18 Suivre les instructions ci-après !

NL ..... 24 Tekstpassage in acht nemen!

1. À propos de ce document

Veuillez le lire attentivement et le conserver en lieu sûr !

• Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.
• Sous réserve de modifications techniques.

Explication des symboles

Attention danger!

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur l'appareil, couper l'alimentation électrique !

• Pendant le montage, le câble électrique à raccorder doit être hors tension. Il faut donc d'abord couper l'alimentation électrique et s'assurer de l'absence de tension à l'aide d'un testeur de tension.
• L'installation de l'applique à détection implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100. ( Par ex. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 825 SC

① Support mural
② Boîtier de l'applique
③ Pièce d'écartement pour le montage en saillie
④ Diffuseur de l'applique
⑤ Fonction de marche forcée
Montage encastré
II Montage en saillie

4. Le principe

L'applique à détection contient un détecteur de mouvement actif. Le détecteur iHF intégré émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement de personnes dans la zone de détection du luminaire, le système détecte la modification de l'écho. Un microprocesseur déclenche alors

presque instantanément la commande « Allumage de la lumière ». L'appareil peut détecter les mouvements à travers les portes, les vitres et les parois de faible épaisseur.

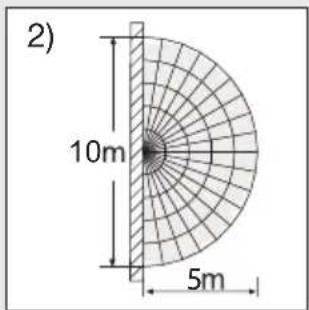

Zones de détection dans le cas d'un montage mural :

1) Portée minimale (1 m)
2) Portée maximale (5 m)

1) 2m 1m

2) 10m 5m

Remarque :

La puissance hyperfréquence du détecteur iHF est d'env. 1 mW – ce qui ne représente qu'un 1000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes.

Remarque :

Le détecteur est conçu pour la commutation automatique de l'éclairage. Les conditions atmosphériques peuvent influencer le fonctionnement du détecteur car les fortes rafales de vent, la neige, la pluie ou la grêle peuvent provoquer un déclenchement intempestif.

5. Branchement électrique

Pour obtenir la portée indiquée de 5 m, il faut monter le détecteur à une hauteur de 2 m environ.

Branchement du câble secteur (v. fig. ⑥)

a = avec Bluetooth - un seul luminaire
b = avec Bluetooth - mis en réseau

Le câble secteur est composé d'un câble à 3 conducteurs :

L = phase ( généralement noir, marron ou gris)

N = neutre (généralement bleu)

PE = conducteur de terre (vert/jaune)

En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. Raccorder la phase (L) et le neutre (N) au domino.

Important :

Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau

identifier les différents câbles et les raccorder en conséquence.

Remarque :

Il n'est pas possible de remplacer la source lumineuse de ce luminaire. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.

LED LED

Il est bien sûr possible de poser un interrupteur secteur sur le câble secteur permettant la mise en ou hors circuit de l'appareil.

6. Fonctions

Après avoir monté le boîtier ① et effectué le branchement sur le secteur, vous pouvez mettre l'applique à détection en service. Lors d'une mise en service manuelle du luminaire par le biais de l'interrupteur, il s'éteint après 1 seconde pour la phase d'étalonnage et s'active ensuite pour le fonctionnement par détecteur.

Il n'est pas nécessaire d'actionner à nouveau l'interrupteur.

Les fonctions peuvent être réglées depuis l'application Smart Remote.

Il faut télécharger l'application Smart Remote STEINEL de l'AppStore pour pouvoir configurer le luminaire avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire.

Codes QR

Android

Fonctions supplémentaires pouvant être activées uniquement en utilisant l'application Smart Remote : - Éclairage principal / Balisage réglable

• Réglage de la portée étendu
• Mise en réseau de groupe
• Réglage du seuil de déclenchement via Teach-In

Réglage de la portée ( sensibilité )

Réglage usine : 5 m

Portée réglable progressivement de 1 m a 5 m.

Le réglage se fait via l'application sur :

max. = portée maximale de 5 m

min. = portée minimale de 1 m

Pendant le réglage de la zone de détection, il est recommandé de sélectionner la durée la plus courte de 5 s.

Le terme portée désigne le diamètre formé sur le sol par la zone de détection pour un montage à 2 m de hauteur.

Temporisation (temporisation de l'extinction)

Réglage effectué en usine : 5 s

La durée d'éclairage souhaitée du luminaire est réglable en continu entre env. 5 s et 60 min au maximum.

Le réglage se fait via l'application sur :

60 min = durée maximale

5 s = durée minimale

Pour le réglage de la zone de détection, il est recommandé de sélectionner la durée la plus courte de 5 s.

La minuterie redémarre à chaque détection de mouvement avant la fin de cette durée. Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.

Remarque :

Après chaque extinction du luminaire, la détection du mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que le spot peut à nouveau enclencher l'éclairage en cas de mouvement.

Réglage du seuil de déclenchement (seuil de réaction)

Réglage effectué en usine : > 2.000 lx

Le seuil de déclenchement souhaité du spot peut être réglé progressivement d'env. 2 à 2.000 lx.

Le réglage se fait via l'application sur :

2000 lx = fonctionnement diurne 2000 lx

2 lx=fonctionnement nocturne d'env. 2 lx

Pour régler la zone de détection à la lumière du jour, il faut placer le bouton de réglage sur 2.000 lx.

Réglage des programmes

Le réglage se fait via l'application sur :

Off = pas de balisage

de 10 à 30 min = allumage en douceur + balisage

Night = allumage en douceur + balisage toute la nuit

Always = allumage en douceur, le balisage est toujours activé après le premier mouvement détecté

Mode référence

Mode spécial pour la mesure de la luminosité. Le détecteur IHF et le réglage de la température sont désactivés, la position d'éclairage est réglée à pleine puissance (100 %). Ce mode est activé pendant 4 heures.

Activation du mode référence : dans l'application Smart Remote pour les versions SC- et C.

7. Fonction de marche forcée⑤

Si un interrupteur est installé sur le câble d'alimentation secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes :

Mode marche forcée

1 ) Allumer la marche forcée :

Actionner l'interrupteur 2 × ARRÊT/MARCHE. L'applique est mise en marche forcée pendant 4 heures ( la LED bleue derrière le diffuseur de l'applique ④ est allumée ). Elle repasse ensuite automatiquement en mode détection ( LED rouge éteinte).

2) Éteindre la marche forcée :

Actionner l'interrupteur 1 x ARRÊT/MARCHE. L'applique s'éteint ou passe en mode détection. Lorsque l'applique est sur ARRÊT : interrupteur 1 x ARRÊT et MARCHE. L'applique s'allume pendant 5 s a 60 min ou passe en mode détection.

Important :

Il faut actionner l'interrupteur rapidement plusieurs fois de suite ( en l'espace de 0,2 à 1 S ).

Qu'est-ce que l'allumage en douceur ?

L'applique à détection est équipée d'une fonction d'allumage en douceur. Ceci signifie qu'au moment de l'allumage, la lumière ne s'enclenche pas directement à sa puissance maximale, mais que sa clarté augmente progressivement pour atteindre 100 % en l'espace d'une seconde. De même, l'intensité de l'éclairage diminue lentement lors de la désactivation.

Qu'est-ce que le balisage ?

Le balisage permet une marche forcée la nuit avec une puissance d'environ 10 %. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que la lumière s'enclenche ( pour la durée programmée, voir temporisation de l'extinction ) à la position d'éclairage à pleine puissance ( 100 % ). Le luminaire commute ensuite à nouveau sur balisage (env. 10 %).

Il est possible de régler le balisage entre 10 % et 50 % depuis l'application Smart-Remote.

Remarque :

En mode variation de lumière, selon le réseau électrique local, il est possible que les LED vacillent légèrement. Ce n'est ni un défaut de l'appareil ni une cause de réclamation.

8. Maintenance/Entretien

Le produit ne nécessite aucun entretien.

Si l'applique se salit, on la nettoiera avec un chiffon humide ( ne pas utiliser de détergent ).

Important : il n'est pas possible de remplacer l'appareil.

230V LED

9. Recyclage

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne pas jeter les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE :

Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

10. Déclaration de conformité

Le soussigné, STEINEL Vertrieb GmbH, déclare que l'équipement radioélectrique du type L 825 SC Connect est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel.de

11. Garantie du fabricant

En tant qu'acheteur, vous disposez des droits prescrits par la loi à l'encontre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5 ans sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l'absence de vices pour tous les matériaux utilisés et leurs surfaces.

Réclamation

Si vous avez une réclamation à faire au sujet de votre produit, veuillez contacter votre revendeur en lui fournissant la preuve d'achat originale qui doit comporter la date de l'achat et la désignation du produit.

Veuillez consulter notre site Internet

www.steinel-professional.de/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie.

Si vous avez besoin d'avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout moment au n° d'assistance téléphonique pour la clientèle 03 20 30 34 00.

5 ANS DE GARANTIE FABRICANT

12. Caractéristiques techniques

Matériau Boîtier de l'applique : aluminium

Diffuseur de l'applique : plastique

Raccordement au secteur 220 - 240 V, 50/60 Hz

Température de couleur 3.000 K (blanc chaud)

Indice de rendu des couleurs Ra = 82

Durée de vie moyenne de calcul > 60 000 heures (L70B50) à 25 °C

Angle de détection 160° avec détect. au ras du mur

Portée de détection 1 – 5 m

Réglage du seuil de déclenchement de 2 à 2.000 lx

Temporisation 5 s – 60 min

Marche forcée commutable (4 h)

Indice de protection IP 44

Classe II

Température ambiante de -20 °C à +40 °C

Fréquence Bluetooth 2,4-2,48 GHz

Puissance d'émission Bluetooth 5 dBM / 3 mW

Fréquence du détecteur 5,8 GHz

Puissance absorbée détecteur iHF 0,61 W

Puissance d'émission du détecteur < 1 mW

Uniformité des couleurs SDCM Valeur initiale : 3

Répartition de l'intensité lumineuse

Ce produit contient une source de classe d'efficacité énergétique « E »

13. Dysfonctionnements

Problèmes Causes Solutions

Le luminaire à détection n'est pas sous tension	■ Fusible a sauté, appareil hors circuit, câble coupé■ Court-circuit	■ Enclencher le fusible, le remplacer ; mettre l'appareil en circuit, vérifier le câble à l'aide d'un testeur de tension■ Vérifier le branchement
Le luminaire à détection ne s'allume pas	■ Pendant la journée, le réglage du seuil de déclenchement est en position nocturne■ Interrupteur en position ARRÊT■ Fusible s'est déclenché■ Réglage incorrect de la zone de détection	■ Régler à nouveau■ Allumer■ Enclencher le fusible, le remplacer ; éventuellement vérifier le branchement■ Régler à nouveau
Le luminaire à détection ne s'éteint pas	■ Mouvement continu dans la zone de détection	■ Contrôler la zone de détection, éventuellement la régler à nouveau
Le luminaire à détection ne s'éteint pas complètement	■ Balisage sélectionné	■ Éteindre le balisage dans l'appli
L'applique à détection s'allume de façon intempestive	■ Le vent agite des arbres et des arbustes dans la zone de détection■ Détection de voitures passant sur la chaussée	■ Modifier la zone■ Modifier la zone
Des objets métalliques de plus grande taille tels que des voitures ou des murs métalliques sont dans la zone de détection	■ Modifier la zone	■ Par ex. garer la voiture à un autre endroit
