KASUTUSJUHEND L 825 SC STEINEL

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles.

• Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
• Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!

• Monteerimisel peab olema külgeühendatav elektrijuhe pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.
• Sensorvalgusti installeerimise puhul on tegemist tööga vörgupingel. Seda tuleb teostada seetöttu asjatundlikult vastavalt riigisisestele eeskirjadele. (nt DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 825 SC

① Seinahoidik
② Valgusti korpus
③ Vahehoidik pindmontaažiks
④ Valgusti kate
⑤ Püsivalgustusfunktsioon
I Krohvialuseks paigalduseks
Pindmontaaž

4. Põhimõte

Aktiivse liikumisanduriga sensorvalgusti. Integree-ritud iHF-sensor saadab välja kõrgsageduslikke elektromagnetlaineid (5,8 GHz) ning võtab vastu nende kaja. Inimeste liikumisel valgusti tuvastuspiirkonnas registreerib sensor kaja muutusi. Mikroprotsessor käivitab seejärel lülituskäsu „valguse sisselülitamine“. Tuvastamine on võimalik ka läbi uste, klaaside või öhukeste seinte.

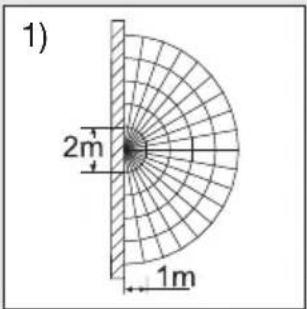

Tuvastuspiirkonnad seinamontaaži puhul:

1) Minimaalne tööraadius (1 m)
2) Maksimaalne tööraadius (5 m)

1) 2m 1m

2) 10m 5m

Märkus

iHF-sensori kõrgsageduslik võimsus on umbes 1 mW – see on kõigest tuhandik mobiiltelefoni või mikrolaineahju kiirgusvõimsusest.

Märkus

Andur sobib valguse automaatseks lülitamiseks. Ilmastikutingimused võivad mõjutada sensori talitlust, tugevate tuulepuhangute, lume, vihma ja rahe korral võib esineda väärvallandusi.

5. Elektriline ühendus

Antud 5-meetrise ulatuspiirkonna saavutamiseks tuleb seade umbes 2 m kõrgusele paigaldada.

Võrgutoitejuhtme ühendamine (vt joon. ⑥)

a = Bluetoothiga – üksik ühendus
b = Bluetoothiga - võrku ühendatud

Võrgutoitejuhe koosneb 3-soonelisest kaablist:

L = faas (enamasti must, pruun või hall)

N = nulljuht (tavaliselt sinine)

PE = kaitsejuht (roheline/kollane)

Kahtluse korral tuleb kaablid pingetestriga identifit-seerida; seejärel lülitage taas pingevabaks. Faas (L) ja nulljuht (N) ühendatakse ridaklemmi külge.

Tähtis!

Ühenduste omavaheline äravahetamine põhjustab hiljem seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühendada.

Märkus

Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea löppemisel), tuleb asendada kogu valgusti.

LED LED

Võrgutoitejuhtmesse võib olla iseenesestmõisteta- valt installeeritud sisse ja välja lülitamiseks võrgulüliti.

6. Funktsioonid

Pärast korpuse monteerimist ja võrguühenduse teostamist saab sensorvalgusti töösse võtta ①. Kui valgusti valgustuslüliti kaudu manuaalselt töösse võtta, siis lülitub ta paikamõõtmisfaasiks 1 sek möödudes välja ja on seejärel sensorirežiimi jaoks aktiivne.

Valgustuslüliti uuesti vajutamine pole vajalik.

Funktsioone saab seadistada rakenduse Smart Remote kaudu.

Rakendus Smart Remote

Valgusti seadistamiseks nutitelefoni või tahvelarvutiga tuleb rakenduste veebipoest laadida alla STEI-NELi rakendus Smart Remote. Vajalik on Bluetoothi toetav nutitelefon või tahvelarvuti.

QR-koodid

Lisafunktsioonid, mis on saadaval ainult rakenduse Smart Remote kaudu:

– Pea-/põhivalgustustase seadistatav
– Laiendatud tööraadiuse seadistamine
- Grupivõrgustus
– Hämaruse seadistamine õpetamise ajal

Tööraadiuse seadistamine (tundlikkus)

Tehaseseadistus: 5 m

Sujuvalt seatav tööraadius 1 m kuni 5 m.

Valige rakenduses seadistus:

max = maksimaalne tööraadius 5 m

min = minimaalne tööraadius 1 m

Tuvastuspiirkonna seadmisel soovitatakse valida lühim aeg – 5 sekundit.

Mõiste tööraadius all peetakse silmas umbes ringi- kujulise diameetriga tuvastuspiirkonda maapinnal, mis tekib valgusti monteerimisel 2 m kõrgusele.

Aja seadmine (väljalülitusviivitus)

Tehaseseadistus: 5 s

Valgustil soovitud valgustuskestust saab u 5 sek kuni 60 min vahemikus sujuvalt muuta.

Rakenduses seadistatakse valikule:

60 min = maksimaalne aeg

5 sek = minimaalne aeg

Tuvastuspiirkonna seadmisel soovitatakse valida lühim aeg – 5 sekundit.

Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti. Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel soovitatakse seadistada lühim aeg.

Märkus

Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut u 1 sekundiks katkestatud. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada.

Hämarusnivoo regulaator (reaktsiooni lävi) ⑦

Tehaseseadistus: > 2.000 lx

Valgustil soovitud rakendumisläve saab u 2–2.000 lx vahemikus sujuvalt seadistada.

Rakenduses seadistatakse valikule:

2000 lx = päevavalgusrežiim u 2000 lx.

2 lx = hämarusrežiim u 2 lx.

Päevavalguses tuleb tuvastuspiirkonna seadmiseks seadistada seaderegulaator väärtusele 2.000 lux.

Programmi seadmine

Valige rakenduses seadistus:

Off=põhivalgustusteiole

10-30 min = sujuvkäivitus + põhivalgustus

Night=mahesisselülitus+põhivalgustus kogu ööks

Always=sujuvkäivitus, põhivalgustus on pärast esimest tuvastatud liikumist alati aktiivne

Referentsrežiim

Erirežiim valguse mõõtmiseks. IHF-andur ja temperatuurireguleerimine on inaktiveeritud, valgusvõimsus on seatud 100% peale. See režiim on aktiivne 4 tundi.

Referentsrežlimi aktiveerimine: SC- ja C-versioon rakenduses SmartRemote.

7. Pideva valgustuse funktsioon ⑤

Kui vörgujuhtmesse monteerida vörgulüliti, on lihtsa sisse- ja väljalülitamise körval vöimalikud järgnevad funktsioonid.

Püsivalgustusrežiim

1) Pideva valgustuse sisselülitamine:

lüliti 2 × VÄLJA ja SISSE. Valgusti seatakse 4 tunniks pidevvalgustusele ( sinine LED põleb läätse ④ taga ). Seejärel läheb ta automaatselt taas sensorirežiimile üle ( sinine LED väljas ).

2) Pidevvalgustuse väljalülitamine:

lüliti 1 × VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.

Kui tuli ei põle: lüliti 1 × VÄLJA ja SISSE. Valgusti lülitub 5 sekundiks kuni 60 minutiks andurirežiimi.

Tähtis!

Lüliti mitmekordne vajutamine peaks toimuma kiiresti üksteise järel (vahemikus 0,2–1 sek).

Mis on mahe sisselülitusfunktsioon?

Sensorvalgusti on varustatud valguse maheda sisselülitumise funktsiooniga. See tähendab, et valgust ei lülitata sisselülitamisel vahetult maksimaalsele võimsusele, vaid heledus reguleeritakse ühe sekundi jooksul aeglaselt kuni 100 % peale üles. Samamoodi reguleeritakse väljalülitamisel valgust aeglaselt väiksemaks.

Mis on põhivalgustus?

Põhivalgustus võimaldab öist püsivalgustust u 10 % valgustusvõimsusega. Valgus lülitatakse alles tuvastuspiirkonnas esineval liikumisel ( seadistatud ajaks, vt väljalülitusviivitus ) maksimaalsele valgustusvõimsusele ( 100 % ). Seejärel lülitub valgusti taas põhivalgustusele ( u 10 % ).

Põhivalgustust saab seadistada rakendusega Smart Remote vahemikus 10% kuni 50%.

Märkus

Hämarusrežiimis võib kohalikust vooluvõrgust olenevalt esineda LED-idel kerget värelust. Tegemist pole tootel esineva puudusega ega reklamatsiooni põhjusega.

8. Hooldus/korrashoid

Toode on hooldusvaba.

Valgusteid saab määrdumise korral puhastada niiske lapiga ( ilma puhastusvahendita ).

Tähtis! Juhtimisseade ei ole vahetatav.

230V LED

9. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suu-nata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

10. Vastavusdeklaratsioon

Käesolevaga deklareerib STEINEL Vertrieb GmbH, et käesolev raadioseadme tüüp L 825 SC Connect vastab direktiivi 2014/53/EL nõuetele. ELi vastavus-deklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: www.stinel.de

11. Tootja garantii

Ostjana omate müüja suhtes samuti seadusega sä- testatud puuduste kõrvaldamise õigusi või vastavalt pretensiooniõigusi. Kui Teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname Teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetail- lide ja kaablite talitluskõlblikkuse ning et kasuta- tud valmistamismaterjalid ja nende pealispind on puudustevabad.

Kaebuste esitamine

Kui soovite tootega seonduvalt reklamatsiooni esi-tada, siis palun saatke see komplektsena ja tasutud tarnega koos originaal-ostutšekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust, meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 7, 61715, Törvandi. Me soovitame Teil ostutšekki seetõttu kuni garantiiaja möödumiseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaatmise raames esinevate transpordikulude ja -riskide eest.

Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või www.steinel-professional.de/garantie

Garantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäevast reedeni 9.00-17.00 vahemikus teeninduse numbril [phone] helistada.

5 AASTAT TOOTJA GARANTIID

12. Tehnilised andmed

Mõõtmed (P × L × K) 95 × 331 × 157 mm

Materjal Valgusti korpus: alumiinium

Valgusti kate: plastmass

Võrguühendus 220 - 240 V, 50/60 Hz

Keskmine möötmise tööiga (L70B50 60 000 tundi temperatuuril 25 °C)

Tuvastusnurk 160° allaroomamiskaitsega

Tuvastusraadius 1 – 5 m

Hämarusnivoo seadistamine 2 – 2.000 lx

Aja seadmine 5 s – 60 min

Põhiheledus 0 %, 10 % - 50 %

Püsivalgustus lülitatav (4 h)

Kaitseliik IP44

Kaitseklass

Keskkonnatemperatuur -20 °C kuni +40 °C

Bluetoothi sagedus 2,4–2,48 GHz

Bluetoothi saatmisvõimsus 5 dBm / 3 mW

Sagedusandur 5,8 GHz

iHF-andurite voolutarbimine 0,61 W

Anduri saatevõimsus < 1 mW

Värvikonsistents SDCM Algväärtus: 3

Valgustugevuse jaotus

Selles tootes on energiatõhususklassi E valgusallikas

13. Käitusrikked

Rike Põhjus Abi

Sensorvalgustil puudub pinge ■ Kaitse on vallandunud,pole sisse lülitatud,juhe on katki■ Lühis	■ Lülitage kaitse sisse, vahetage välja, lülitage võrgulüliti sisse;kontrollige juhet pingetestriga■ Kontrollige ühendusi
Sensorvalgusti ei lülitu sisse ■ On päeva päevarežiimis,hämaraseadistus on öisel režiimil■ Võrgulüliti VÄLJAS■ Kaitse on vallandunud■ Tuvastuspiirkond suunatult seadmata	■ Seadistage uuesti■ Lülitage sisse■ Lülitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust■ Häälestage uuesti
Sensorvalgusti ei lülitu välja ■ Pidev liikumine tuvastuspiirkonnas	■ Kontrollige piirkonda ja kohaldage see vajaduse korral uuesti
Sensorvalgusti ei lülitu täielikult välja ■ Põhivalgustus välja valitud	■ Lülitage põhivalgustus rakenduses välja.
Sensorvalgusti lülitub soovimatult sisse ■ Tuul liigutab tuvaspiirkonnas puid ja põõsaid■ Tuvastatakse autosid tänaval	■ Seadke piirkond ümber■ Seadke piirkond ümber
Suuremad metallesemed tuvastuspiirkonnas, nagu näiteks autod või metallseinad ■ Seadke piirkond ümber	■ Nt parkige auto mujale
