BRUKSANVISNING L 825 SC STEINEL

Läs noga igenom dokumentet och förvara det väl!

• Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
• Andringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillständ.
• Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Eftersom sensorarmaturen installeras till nätspänningen måste arbetet utföras på ett fackmanna-mässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land.
  (t.ex. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 825 SC

① Väggfäste
② Armaturhus
③ Distanser för utanpåliggande installation
④ Armaturens skydd
⑤ Funktion permanent ljus
I Infällt installation
II Utanpåliggande installation

4. Principen

Sensorarmatur med en aktiv rörelsevakt. Den integrerade iHF-sensorn sänder högfrekventa elektromagnetiska vågor (5,8 GHz) och mottar deras eko. När personer rör sig inom armaturens bevakningsområde registreras ekoförändringen av sensorn. Detta utlöser kommandot "tänd ljuset". Detekteringen fungerar också genom dörrar, glas eller tunna väggar.

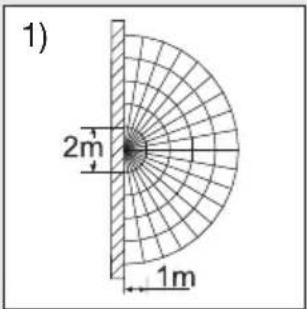

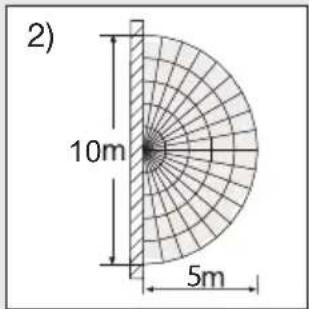

Bevakningsområden vid väggmontage:

1) Min. räckvidd (1 m)
2) Max. räckvidd (5 m)

1) 2m 1m

2) 10m 5m

Anmärkning:

iHF-sensors högfrekvenseffekt är ca 1 mW – det är bara en tusendel av sändareffekten från en mobil-telefon eller en mikrovågsugn.

Anmärkning:

Sensorn lämpar sig för att automatiskt tända ljuset. Olika väderförhållanden kan påverka sensorn.

Starka vindbyar, snö, regn, hagel m.m. kan utlösa en oönskad tändning.

5. Elektrisk anslutning

För att uppnå den angivna räckvidden på 5 m, bör montagehöjden vara ca 2 m.

Nätanslutningens matarledning (se bild ⑥)

a = med Bluetooth - singelanslutning
b = med Bluetooth - nätanslutet

Nätanslutningens matarledning består av en 3-ledarkabel:

PE = Skyddsledare (grön/gul)

Vid osäkerhet, måste kabeln identifieras med en spänningskontroll; gör den därefter spänningsfri igen. Fas (L) och neutralledare (N) ansluts till kopplingsplinten.

Viktigt:

En förväxling av anslutningarna leder till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras igen och anslutas på nytt.

Anmärkning:

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut ( t.ex. när den är uttjänt ), så måste hela armaturen bytas ut.

LED LED

I nätkabeln kan en strömställare för till- och från-koppling installeras.

6. Funktionen

Efter montage av kupan och installation av nätkabeln, är sensorarmaturen klar att användas. Om armaturen tänds manuellt med strömbrytare, släcks den alltid efter 1 sekund för kalibrering och är därefter aktiv i sensordrift.

Strömbrytaren behöver inte manövreras igen.

Funktionerna kan ställas in via Smart Remote appen.

Smart Remote App

För att konfigurera armaturen med smarttelefon eller surfplatta måste STEINEL Smart Remote App laddas ner från AppStore. Det krävs en Bluetoothförberedd smartphone eller surfplatta.

QR-Codes
Android

• Huvudljus- / grundljusnivå inställbar
• Utökad inställning av räckvidden
• Gruppstyrning
• Skymningsinställning via teach-in

Inställning av räckvidd (känslighet)

Fabriksinställning: 5 m

Räckvidden kan ställas in steglöst från 1 m till 5 m.

Via appen sker inställningen på:

max = maximal räckvidd 5 m

min = minimal räckvidd 1 m

Vid inställning av bevakningsområdet rekommenderas att välja den kortaste tiden 5 sek.

Med räckvidd menas den diameter på golvet som utgör bevakningsområdet vid en montering på 2 m höjd.

Efterlystid (frånkopplingsfördröjning)

Fabriksinställning: 5 sek.

Armaturens önskade efterlystid kan steglöst ställas in från ca 5 sek. till max. 60 min.

Via appen sker inställningen på:

60 min = maximal tid

5 sek = minimal tid

För inställning av bevakningsområdet rekommenderas att välja den kortaste tiden 5 sek.

Varje ny detekterad rörelse startar om tiden på nytt. För inställningen av bevakningsområdet och för funktionstestet, rekommenderas den kortaste tiden.

Anmärkning:

Efter varje gång som lampan har släckts avbryts rörelsebevakningen i ca 1 Sekund innan en ny rörelse åter kan tända armaturen.

Inställning av skymningsnivån (aktiveringsnivå)

Fabriksinställning: > 2 000 Lux

Armaturens aktiveringsnivå kan steglöst ställas in mellan ca 2 till 2 000 Lux.

Via appen sker inställningen på :

2 000 lux = dagsljusdrift 2 000 lux

2 lux=skymningsdrift

ca 2 lux

För inställning av bevakningsområdet i dagsljus ska ställskruven ställas på 2 000 lux.

Programinställning

Via appen sker inställningen på:

Off=ingetgrundljus

10-30 min = mjukstart + grundljus

Night = mjukstart + grundljus hela natten

Always=mjukstart, grundljus är för alltid aktivt efter första registrerade rörelse

Referensläge

Speciellt läge för ljusmätningen. IHF-sensorn och temperaturregleringen är avaktiverade, ljuseffekten är inställd på 100 %. Detta läge är aktivt i 4 timmar. Aktivering av referensläget: SC- och C-version i Smart Remote appen.

7. Permanentljus ⑤

Om en brytare monteras på nätanslutningens ma- tarledning, finns möjligheten till följande funktioner förutom att bara tända och släcka:

Permanentljus

1) Tända fast ljus

Brytare 2 × FRÄN och TILL. Lampan ställs på permanent ljus i 4 timmar ( blå LED lyser bakom armaturens skydd ④ ). Därefter återgår sensorn automatiskt till sensordrift igen ( blå LED från ).

2) Släcka fast ljus

Brytare 1 × FRÅN och TILL. Armaturen slocknar resp. går över i sensordrift. När lampan är släckt: brytaren 1 × FRÅN och TILL. Lampan tänds i 5 sek. till 60 min. resp. övergår till sensordrift.

Viktigt:

Brytaren bör aktiveras flera gånger i snabb följd (ca 0,2-1 sekund).

Vad är mjukstart?

Sensorlampan har en mjukstartfunktion. Vilket betyder, att ljuset inte har maximal effekt när det tänds, utan ljuset dimras upp inom en sekund upp till 100%. Detsamma gäller när ljuset släcks.

Vad är grundljus?

Grundljuset ger permanent belysning om nätterna med ca 10% ljuseffekt. Först vid rörelse i bevakningsområdet tänds ljuset ( under inställd tid, se efterlystid)med maximal effekt ( 100 % ). Därefter går lampan tillbaka till grundljus ( ca 10 % ).

Grundljuset kan ställas in mellan 10% - 50% via Smart Remote appen.

Anmärkning:

I dimmerläge kan LED börja fladdra lite beroende av lokalt elnät. Det är alltså inget fel på produkten och därmed ingen orsak till reklamation.

8. Underhåll/Skötsel

Produkten är underhållsfri.

Armaturen kan rengöras med en fuktig trasa ( utan rengöringsmedel ) när den är smutsig.

Viktigt: Driftsenheten kan inte bytas ut.

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

10. CE-deklaration

Härmed försäkrar STEINEL Vertrieb GmbH att denna typ av radioutrustning L 825 SC Connect överensstämmer med direktiv 2014/53/EU.

Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.stinel.de

11. Tillverkargaranti

Som köpare har du rätt till gällande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti-fristen, ger vi 5 års garanti på att din STEINEL-Professional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att denna produkt är helt utan material-, produktions- eller konstruktionsfel. Vi garanterar, att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt använt råmaterial jämte dess ytor, är helt utan brister.

Reklamation: Om du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare. Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent i

Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut.

För transportkostnader och -risker vid retursändningar lämnar STEINEL ingen garanti.

Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se

Om du har frågor beträffande produkten eller frågor om garantins omfattning, kan du alltid nå oss på 036 - 550 33 00.

12. Tekniska data

Mått (H × B × D) 95 × 331 × 157 mm

Material Armaturhus: aluminium

Armaturens kupa: plast

Spänning 220 - 240 V, 50/60 Hz

Färgåtergivningsindex R a = 82

Medellång livslängd för beräkningen > 60 000 timmar (L70B50) vid 25°C

Bevakningsvinkel 160° med underkrypskydd

Bevakningsräckvidd 1 – 5 m

Skymningsinställning 2 – 2 000 lux

Efterlystid 5 sek. – 60 min.

Grundljusnivå 0 %, 10 % - 50 %

Permanent ljus kopplingsbart (4 h)

Skyddsklass IP 44

Isolationsklass II

Omgivningstemperatur -20 °C till +40 °C

Frekvens Bluetooth 2,4-2,48 GHz

Sändeffekt Bluetooth 5 dBm / 3 mW

Frekvens sensor 5,8 GHz

Systemeffekt iHF sensorik 0,61 W

Sändeffekt sensor < 1 mW

Färgkonsistens SDCM Startvärde: 3

Ljusintensitetsfördelning

Denna produkt har en ljuskälla i energieffektklass "E"

13. Driftstörningar

Störning Orsak Åtgärd

Sensorarmaturen utan spänning	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutning	Slå till säkringen, byt ut, slå till spänningen; testa med spänningsprovareKontrollera anslutningarna
Sensorarmaturen tänds inte	vid dagsljusdrift, skymningsinställningen står på nattdriftNätströmbrytare FRÄNSäkring har utlöstBevakningsområdet inte exakt inställt	Justera inställningenTillkopplaSlå till säkringen, byt ut, kontrollera evtl. anslutningenJustera inställningen
Sensorlampan släcks inte	Ständig rörelse i bevakningsområdet	Kontrollera området och ställ in på nytt om nödvändigt
Sensorlampan släcks inte helt	Grundljus har valts	Koppla bort grundljuset i appen
Sensorlampan tänds spontant	Vinden får träd och buskar att röra sig inom bevakningsområdetRörelser från bilar ute på gatan	Ändra bevakningsområdeÄndra bevakningsområde
Större metallföremål som exempelvis bilar eller metallväggar inom bevakningsområdet	Ändra bevakningsområde	Parkera om bilen t.ex.
