РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ L 825 SC STEINEL

BG.....149 Прочетете инструкциите!

CN....155 遵守文字说明要求!

①

③

②

①

①

①

①

③

Моля прочетете го внимателно и го пазете!

• Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.
• Запазваме си правото за промени, които служат на техническото развитие.

Обяснение на символите

Препратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.
• Монтажът на сензорната лампа изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. (напр. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 825 SC

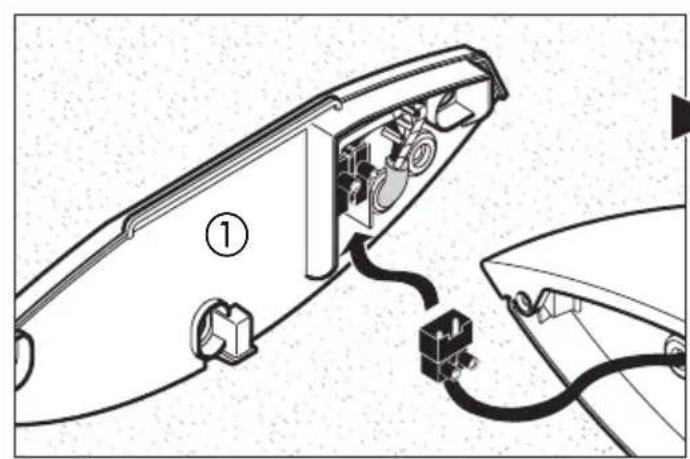

① Стойка за стена
② Корпус на лампата
③ Подложка, използва се при монтаж с от- крити кабели
④ Капак на осветителното тяло
⑤ Функция постоянна светлина
1 Монтаж под мазилка
II Открит монтаж

Сензорна лампа с активен датчик за движение. Интегрираният високочестотен сензор излъчва високочестотни електромагнитни вълни (5,8 GHz) и прихваща тяхното ехо. При движение на хора в обхвата на лампата сензорът отчита промяната в ехото. Микропроцесор издава команда за включване на осветлението.

Засичане през врати, стъкла или тънки стени е възможно.

Мощността на високочестотния сензор е около 1 mW - това е само 1/1000 част от мощността на мобилен телефон или микровълнова печка.

Сведение:

Сензорът е подходящ за автоматично включване на осветление. Климатичните условия могат да влияят на функциите на сензора, при ураганни ветрове, сняг, дъжд, градушка, би могло да се стигне до нежелано включване.

5. Електрическо свързване

За да се постигне дадената дължина на обхвата от 5 м, височината на монтаж би трябвало да бъде около 2 м.

Свързване към мрежата (виж рис. ⑥)

a = с единична Bluetooth-връзка
b = c Bluetooth-мрежа

Кабельт съдържа 3 проводника:

L = фаза (обикновено черен, кафяв или сив)

N = нула (обикновено син)

PE = заземяващ проводник (зелен/жълт)

При съмнение, проводниците трябва да бъдат идентифицирани с уред за проверка на напрежението, след което отново да бъдат свързани, без напрежение. Фазата (L) и нулата (N) се свързват към лустер клемата.

Важно:

Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още веднъж да бъде идентифициран и наново свързан.

Сведение:

Светлинният източник на тази лампа е незаме- няем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени.

LED LED

Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване.

6. Функции

След като корпусът а е монтиран и свързването към мрежата осъществено, сензорната лампа може да бъде включена. При ръчно пускане в експлоатация посредством ключа за включване, лампата се изключва за 1 секунда, навлизайки в калибрираща фаза, след което се активира сензорния режим.

Следващо задействане на ключа за включване не е необходимо.

Следните функции се регулират през Smart Remote App.

Smart Remote App

За конфигуриране на лампата със смартфон или таблет трябва да свалите приложението STEINEL Smart Remote от Вашия магазин за приложения. Необходим е смартфон или таблет с Bluetooth.

QR-кодове
Android

Допълнителни функции само през Smart Remote App:

– Регулиране ниво на основна светлина / базова светлина
– Разширена настройка на обхвата – Свързаност в група

- Настройка на светлочувствителността с Teach-In

Настройка на обхвата ( чувствителност )

Безстепенно регулиране на обхвата от 1 м до 5 м.

Настройката се прави през приложението на:

$$ \begin{array}{l} \text { макс } = \text { максимальен обхват 5 м } \ \text { мин } = \text { минимален обхват } 1 \text { м } \ \end{array} $$

При настройка на обхвата се препоръчва да бъде избран най-краткия интервал от 5 сек.

Понятието обхват визира кръглата област на пода, която се образува при монтаж на височи-на 2 м.

Настройка на времето за изключване

Желаната продължителност на светене на лампата може да се регулира безстепенно от около 5 сек. до макс. 60 мин.

Настройката се прави през приложението на:

$$ 6 0 \text { мин } = \text { максимальен период } $$

$$ 5 \text { сек } = \text { минимален период } $$

За настройка на обхвата се препоръчва да бъде избран най-краткия интервал от 5 сек.

Всяко засечено движение преди изтичане на времето връща часовника в първоначална по-зиция. При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия интервал.

Сведение:

След всяко изключване на лампата засича- нето на нови движения се прекъсва за около 1 секунда. Едва след това лампата може да се включи при засечено движение.

Настройка на светлочувствителността (праг на задействане)

Желаният праг на задействане на лампата може да бъде регулиран безстепенно от около 2 до 2.000 лукса.

Настройката се прави през приложението на:

$$ \begin{array}{l} 2. 0 0 0 \text { лукса } = \quad \text { дневен режим } 2. 0 0 0 \text { лукса } \ 2 \text { лукса } = \text { нощен режим } \ \mathrm{okolo} 2 \mathrm{lykca} \ \end{array} $$

За настройка на обхвата на дневна светлина регулаторът трябва да се постави на 2.000 lux.

Настройката се прави през приложението на:

Off = без базово осветление

10-30 мин = мек старт + базово осветление

Night = мек старт + базово осветление цяла нощ

Always = мек старт, след първото засечено движение, базовото осветление е завинаги активирано

Справочен режим

Специален режим за измерване на светлина- та. Инфрачервеният сензор и регулацията на температурата са деактивирани, осветителната мощност е поставена на 100 %. Този режим е активен за 4 часа.

Ако към системата бъде включен прекъсвач, освен включване и изключване, са възможни и следните функции:

Постоянна светлина

1) Включване:

Ключът да се изключи и включи два пъти. Лампата остава с постоянна светлина за 4 часа (син LED свети зад капака на осветителното тяло ④). След това автоматично преминава отново в сензорен режим (синият LED угасва).

2) Изключване:

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен режим. Когато лампата е изключена: ключ 1 x ИЗКЛ и ВКЛ. Лампата се включва за 5 сек. до 60 мин, съответно преминава в сензорен режим.

Важно:

Многократното натискане на ключа трябва да последва бързо (в рамките на 0,2-1 секунди).

Какво представлява плавното включване?

Сензорната лампа разполага с функция за плавно включване (мек старт). Това означава, че при включване светлината не достига своя максимум веднага. 100 % осветеност се постигат в продължение на една секунда. Също така светлината бавно угасва при изключване.

Какво представлява основното осветление?

Основното осветление дава възможност за нощно осветяване, с около 10% от освети- телната мощ. Едва при движение в обхвата светлината се включва на максимальните 100% (за избраното време, виж забавяне на изключ- ването). След което лампата отново преминава на основно осветление (около 10%). Базовото осветление може да се регулира през Smart-Remote-App между 10% - 50%.

Сведение:

В зависимост от локалната електрическа мрежа, в затъмнен режим може да се стигне до легко трептене на светодиодите. Това не е дефект в продукта, нито е причина за рекламация.

8. Поддръжка/грижа

Продуктът не се нуждае от поддръжка.

При замърсяване, лампата може да бъде почистена с влажна кърпа (без почистващ препарат).

Важно: уредът е незаменяем.

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

10. Декларация за съответствие

С настоящото STEINEL Vertrieb GmbH декларира, че този тип радиосъоръжение L 825 SC Connect е в съответствие с Директива 2014/53/EC. Цялостният текст на EC декларацията за съответствие може да се намери на следния интернет адрес: www.steinel.de

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка и правилно функциониране на ваши продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатьци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности.

Гаранционен иск

Ако искате да направите рекламация на вашия продукт, моля да го изпратите напълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на вашия търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност.

Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com

Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервизен телефон [phone].

1. Технически данни

Размери (В × Ш × Д)	95 × 331 × 157 мм
Материал	Корпус на лампата: алуминийКапак на осветителното тяло: пластмаса
Връзка с мрежата 220 - 240 V, 50/60 Hz
Leistungsaufnahme ( P_on ) 9,7 W
Lichtleistung 707 lm
Effizienz 73 lm/W
Standby Netzwerk ( P_net ) 0,4 W
Температура на цвета	3.000 K (топло бяло)
Индекс на цветовото отражение	R_a = 82
Средна продължителност на живот (L70B50) при 25°C	> 60.000 часа
Ъгъл на отчитане	160° със защита за пролазване под обхва
Обхват 1 – 5 м
Настройка на светлочувствител-ността	2 – 2.000 лукса
Настройка на времето	5 с - 60 мин
Основно осветление 0 %, 10 % - 50 %
Постоянна светлина	може да се включи за 4 часа
Вид защита IP 44
Клас защита	II
Околна температура	-20 °C до +40 °C
Честота Bluetooth	2,4-2,48 GHz
Излъчваща мощност Bluetooth	5 dBm / 3 mW
Честота на сензора	5,8 GHz
Консумирана мощност iHF сензор	0,61 W
Излъчваща мощност сензор	< 1 mW
Консистенция на цвета SDCM	Начална стойност: 3

Разпределение на светлината

Този продукт притежава светлинен източник с клас на енергийна ефективност „E“

13. Проблеми при експлоатация

Сензорната лампа е без напрежение	Задействал се е предпазител, не е включен, прекъснат кабелКъсо съединение	Предпазителят да се включи или замени, шалтерът да се включи; проводниците да се проверят с уред за напрежениеДа се проверят връзките
Сензорната лампа не се включва	При дневен режим, настрой-ката на светлочувствителността е на нощен режимПрекъсвачът е изключенПредпазителят се е задей-ствалОбхватът не е настроен целево	Настройката да се направи нановоВключванеПредпазителят да се включи, замени, евентуално да се провери връзкатаДа се регулира отново
Сензорната лампа не се изключва	Продължително движение в обхвата	Да се провери обхвата и евентуално да се регулира отново
Сензорната лампа не изключ-ва напълно	Избрано е основно осветление	Изключване на базовото осветление в приложението
Сензорната лампа се включ-ва произволно	Вятър движи дървета и храсти в обхватаЗасичане на автомобили на пътя	Обхватът да се промениОбхватът да се промени
Големи метални предмети, като напр. автомобили или метални стени, в обхвата	Обхватът да се промени	Напр. колата да се паркира другаде
