MANUALE UTENTE L 825 SC STEINEL

IT......30 Seguire attentamente le istruzioni!

1. Riguardo a questo documento

Si prega di leggere attentamente le istruzioni e di conservarle.

• Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Nel montaggio il cavo elettrico da allacciare deve essere fuori tensione. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. ( per es. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )

3. L 825 SC

① Supporto per fissaggio a parete
② Involucro della lampada
③ Distanziatore montaggio in superficie
④ Diffusore
⑤ Funzionamento con luce continua
Montaggio incassato
II Montaggio in superficie

4. Il principio

Lampada a sensore con un rilevatore attivo di movimento. Il sensore iHF ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. In caso di movimento di persone nel campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Allora un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili.

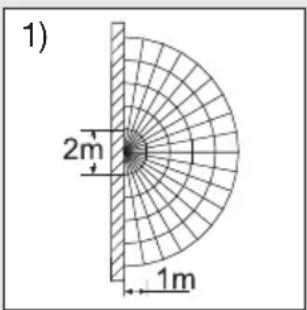

Campi di rilevamento nel caso di montaggio a parete:

1) Raggio d'azione minimo (1 m)
2) Raggio d'azione massimo (5 m)

1) 2m 1m

2) 10m 5m

Avvertenza:

La potenza del sensore iHF d'alta frequenza è di ca. 1 mW – ciò equivale solo ad un millesimo della potenza di trasmissione di un telefono cellulare o di un microonde.

Avvertenza:

Il sensore si presta per il comando automatico della luce. I fenomeni atmosferici possono avere influenza sul funzionamento del sensore; in caso di forti folate di vento, neve, pioggia o grandine è possibile che esso intervenga a sproposito.

5. Allacciamento elettrico

Ai fini di poter raggiungere il raggio di azione indicato di 5 m si consiglia un'altezza di montaggio di ca. 2 m.

Eseguite l'allacciamento alla rete (v. Fig. ⑥)

a = con Bluetooth - allacciamento singolo
b = con Bluetooth - collegato in rete

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)
N = conduttore neutro (di norma blu)
PE = conduttore di terra (verde/giallo)

In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Fase (L) e filo di neutro (N) vengono allacciati al morsetto isolante.

Importante:

Lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo.

Avvertenza:

La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

LED LED

Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere.

6. Funzioni

Dopo che l'apparecchio ① è stato montato completamente e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. Quando la lampada viene messa in funzione manualmente mediante l'interruttore della luce, essa si spegne dopo 1 secondo per la fase di misurazione ed è dopo di ciò attiva per il funzionamento con sensore.

Non è necessario azionare nuovamente l'interrutto-re della luce.

Le funzioni si possono impostare tramite la app Smaet Remote.

App Smart Remote

Per la configurazione della lampada con smart-phone o tablet dovete scaricare la App STEINEL Smart Remote dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Codici QR
Android

Ulteriori funzioni sono possibili solo tramite la App Smart Remote:

• Luce principale / livello luce notturna regolabile
• Regolazione del raggio d'azione avanzata
• Collegamento in rete di gruppi
• Regolazione crepuscolare tramite Teach-In

Regolazione del raggio d'azione ( sensibilità )

Impostazione di fabbrica: 5 m

Raggio d'azione regolabile in continuo da 1 m a 5 m.

L'impostazione avviene tramite la app:

max = raggio d'azione massimo 5 m

min = raggio d'azione minimo 1 m

Nella regolazione del campo di rilevamento si consiglia di scegliere il tempo più breve, 5 secondi.

Con il concetto di raggio d'azione si intende il diametro che risulta sul pavimento quando si effettua il montaggio a 2 m di altezza.

Regolazione del periodo di accensione (ritardo di spegnimento)

Impostazione di fabbrica: 5 secondi

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 5 s a max. 60 min.

L'impostazione avviene tramite la app:

60 min = tempo massimo

5 sec = tempo minimo

Per l'impostazione del campo di rilevamento si consiglia di scegliere il periodo più breve, 5 secondi.

Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera. Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo.

Avvertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accen-

dere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Regolazione di luce crepuscolare (soglia d'intervento)

Impostazione effettuata dal costruttore: > 2.000 Lux

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 2.000 Lux.

L'impostazione avviene tramite la app:

2.000 lux=funzionamento con luce diurna 2.000 Lux

2 lux=funzionamento crepuscolare ca. 2 Lux

Per la regolazione del campo di rilevamento in caso di luce diurna il regolatore deve essere impostato su 2.000 lux.

Impostazione programmi

L'impostazione avviene tramite la app:

Off=nolucenotturna

10-30 min = accensione graduale della luce / luce notturna

Night=accensionegradualedellaluce+ luce notturna per tutta la notte

Always=accensione graduale della luce, la luce notturna dopo il primo rilevamento di movimento è per sempre attiva

Modalità di riferimento

Modalità speciale per la misurazione della luce II sensore IHF e la regolazione della temperatura sono disattivati, la potenza luminosa è impostata al 100%. Questa modalità è attiva per 4 h.

Attivazione della modalità di riferimento: versione SC e C nella app Smart Remote.

7. Funzionamento con luce continua ⑤

Se viene montato un interruttore di rete nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:

Funzionamento a luce continua

1) Accensione della luce continua:

Interruttore 2 × OFF e ON La lampada viene impostata per 4 ore su luce continua (il LED blu si illumina dietro il diffusore ④). Alla scadenza di tale periodo ritorna automaticamente nella modalità funzionamento con sensore (LED blu spento).

2) Disattivazione della funzione luce continua:

Interruttore 1 × OFF e ON La lampada si spegne, ossia passa al funzionamento con sensore. Se la lampada è spenta: interruttore 1 × OFF e ON. La lampada si accende per 5 s - 60 min ovvero passa al funzionamento con sensore.

Importante:

L'azionamento ripetuto dell'interruttore deve avvenire rapidamente (entro 0,2 - 1 Secondi).

Cos'è l'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accensione graduale della luce. Ciò significa che la luce al momento dell'accensione non viene accesa direttamente al massimo della potenza, bensì la luminosità viene aumentata lentamente entro un secondo fino a 100%. Analogamente lo spegnimento non è immediato, bensì la luce si spegne lentamente.

Che cos'è la luce notturna?

La luce notturna permette un'illuminazione continua durante la notte ad una potenza pari al 10% circa della potenza luminosa. Solo in caso di movimento all'interno del campo di rilevamento la luce passa ( per il periodo impostato, vedi Ritardo dello spegnimento ) al massimo flusso luminoso utile ( 100%). Dopo di che la lampada passa alla luce base ( ca. 10%).

La luce notturna può essere impostata tramite la app Smart Remote tra il 10 e il 50%.

Avvertenza:

Nella modalità di dimmerazione, a seconda della rete locale, si può verificare un leggero sfarfallio dei LEDs. Ciò non denota un difetto del prodotto e non costituisce pertanto motivo di reclamo.

8. Cura/Manutenzione

Il prodotto non necessita di manutenzione.

In caso di imbrattamento si può pulire la lampada con un panno umido ( senza impiegare detergenti ).

Importante: l'alimentatore non è sostituibile.

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

10. Dichiarazione di conformità

Il fabbricante, STEINEL Vertrieb GmbH, dichiara che il tipo di apparecchiatura radio L 825 SC Connect è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

11. Garanzia del produttore

Quale acquirente Lei può rivendicare nei confronti del venditore i diritti previsti dalla legge. Nella misura in cui tali diritti esistono nel Suo paese, la nostra dichiarazione di garanzia né li riduce né li limita. Noi Le concediamo 5 anni di garanzia dell'impeccabile costituzione e del regolare funzionamento del Suo prodotto a sensori STEINEL Professional. Noi garantiamo che questo prodotto è privo di difetti di produzione e costruzione. Garantiamo la funzionalità di tutti i componenti elettronici e di tutti i cavi nonché l'assenza di vizi di tutti i materiali impiegati e delle loro superfici.

Rivendicazione

Se ha intenzione di esporre reclamo in merito al prodotto da Lei acquistato, La si prega di trasmettere tale reclamo completo e affrancato assieme allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL

Italia S.r.l., Largo Donegani 2, I-20121 Milano.

Le consigliamo pertanto di conservare scrupolo- samente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia. La STEINEL declina ogni responsabilità per costi e rischi legati al trasporto nell'ambito della restituzione del prodotto.

( Per informazioni in merito alla rivendicazione di un diritto di garanzia si prega di consultare il nostro sito web www.stinel.it)

Se dovesse esporre un caso di garanzia o una domanda sul Suo prodotto, ci può contattare al numero +39/02/96457231 dal lunedì al venerdì dalle 9:00 alle 18:00.

12. Dati tecnici

Materiale Involucro della lampada: alluminio / Diffusore: plastica

Allacciamento alla rete 220 - 240 V, 50/60 Hz

Temperatura del colore 3.000 K (bianco caldo)

Indice di resa cromatica R a = 82

Durata utile media misurata ( L70B50) a > 60.000 ore 25°C

Angolo di rilevamento 160° con protezione antistrisciamento

Raggio d'azione del rilevamento 1-5 m

Regolazione crepuscolare 2-2.000 Lux

Regolazione del periodo di accensione 5 s - 60 min

Luminosità di base 0 %, 10 % - 50 %

Luce continua attivabile per 4 ore

Grado di protezione IP44

Classe di protezione II

Temperatura ambiente tra -20 °C e +40 °C

Frequenza Bluetooth 2,4-2,48 GHz

Potenza di trasmissione Bluetooth 5 dBm / 3 mW

Frequenza sensore 5,8 GHz

Potenza assorbita sensori iHF 0,61 W

Potenza di trasmissione sensore < 1 mW

Consistenza del colore SDCM Valore iniziale: 3

Distribuzione dell'intensità luminosa

Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "E"

13. Disturbi di funzionamento

Guasto Causa Rimedio

Lampada a sensore priva di tensione	■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto■ Corto circuito	■ Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro■ Controllare gli allacciamenti
La lampada a sensore non si accende	■ In caso di funzionamento con luce diurna la regolazione di luce crepuscolare è impostata sul funzionamento di notte■ Interruttore principale su OFF■ Il fusibile è intervenuto■ Campo di rilevamento non impostato con direzione giusta	■ Effettuare una nuova regolazione■ Accendere■ Attivare o sostituire il fusibile; all'occorrenza controllare l'allacciamento■ Effettuare una nuova regolazione
La lampada a sensore non si spegne	■ Movimento continuo nel campo di rilevamento	■ Controllare il campo e se necessario ripetere la registrazione
La lampada a sensore non si spegne completamente	■ È stata selezionata la luce notturna	■ Disattivare la luce notturna nella app
La lampada a sensore si accende a sproposito	■ Il vento muove alberi e cespugli nel campo di rilevamento■ Vengono rilevate automobili sulla strada	■ Spostare il campo■ Spostare il campo
Nel campo di rilevamento si trovano oggetti di metallo di grandi dimensioni, per es. automobili o pareti di metallo	■ Spostare il campo	■ Per es. parcheggiare l'auto in un altro luogo
