NÁVOD K OBSLUZE L 825 SC STEINEL

CZ ..... 89 Dodržujte písemné pokyny!

1. K tomuto dokumentu

Pozorně si jej přečtěte a uschovejte!

• Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
• Změny, které slouží technickému pokroku, vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text v dokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.
• Při instalaci senzorového svítidla se jedná o práci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN. ( např. DE: VDE 0100, AT: ŐVE / ÖNORM E8001-1, CH: SEV 1000 )

3. L 825 SC

① Nástěnný držák
② Těleso svítidla
③ Distanční držák k montáži na omítku
④ Kryt svítidla
⑤ Funkce trvalého osvětlení
I Montáž pod omítku II Montáž na omítku

4. Princip činnosti

Senzorové svítidlo s aktivním hlásičem pohybu. Integrovaný senzor iHF vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz) a přijímá jejich echo. Při pohybu v oblasti záchytu svítidla rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „Zapnout světlo“. Záchyt je možný i přes dveře, okenní tabule nebo tenké stěny.

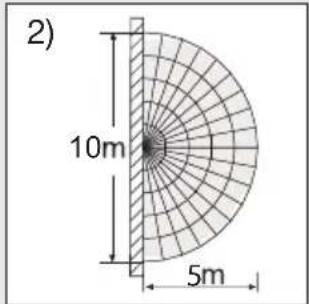

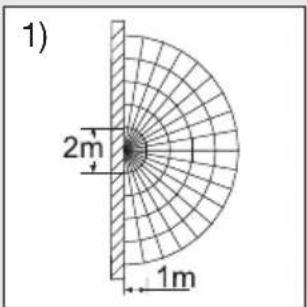

Oblasti záchytu při montáži na stěnu:

1) Minimální dosah (1 m)
2) Maximální dosah (5 m)

1) 2m 1m

2) 10m 5m

Upozornění:

Vysokofrekvenční výkon senzoru iHF činí asi 1 mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby.

Upozornění:

Senzor je vhodný jako automaticky zapínané osvětlení. Funkci senzoru mohou ovlivnit povětrnostní vlivy; při silných poryvech větru, sněžení, dešti nebo krupobití může dojít k chybnému zapnutí.

5. Elektrické připojení

Aby bylo možno dosáhnout uvedeného dosahu 5 m, měla by montážní výška činit asi 2 m.

Připojte přívodní síťové vedení (viz obr. ⑥)

a = s Bluetooth - samostatná přípojka

b = s Bluetooth – propojení do sitě

K připojení k elektrické síti použijte třípólový kabel:

L = fázový vodič (většinou černý, hnědý nebo šedý)

N = nulový vodič (většinou modrý)

PE = ochranný vodič (zelenožlutý)

V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L) a nulový (N) vodič se připojí ke svítidlové svorkovnici.

Důležité:

Případná záměna přívodů způsobí po zapnutí zkrat v přístroji nebo ve vaší pojistkové krabici. V tomto případě je nutno jednotlivé kabely opakovaně identifikovat a poté znovu zapojit.

Upozornění:

Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn ( např. na konci své životnosti ), je třeba vyměnit celé svítidlo.

LED LED

V přívodním síťovém vedení může být samozřejmě instalován běžný síťový vypínač.

6. Funkce

Po kompletní montáži tělesa ① a připojení k síti může být senzorové svítidlo uvedeno do provozu. Při manuálním uvádění svítidla do provozu spínačem světel se svítidlo pro dobu fáze měření po 1 sekundě vypne a následovně je aktivní pro senzorový provoz.

Opětovné stisknutí vypínače světel není potřebné.

Funkce lze nastavit aplikací Smart Remote.

Aplikace Smart Remote

Pro konfiguraci svítidla pomocí smartphonu nebo tabletu si musíte z AppStore stáhnout aplikaci dálkového ovládání Smart Remote STEINEL. Je potřebný smartphone nebo tablet s Bluetooth.

QR kódy
Android

Doplňkové funkce jen pomocí aplikace Smart Remote:

– Nastavitelná úroveň hlavního/základního světla
– Rozšířené nastavení dosahu
– Skupinové propojení do sítě
– Soumrakové nastavení prostřednictvím teach-in

Nastavení dosahu (citlivost)

Nastavení z výroby: 5 m

Plynule nastavitelný dosah 1 až 5 m.

Nastavení se provede aplikací na:

max = maximální dosah 5 m

min = minimální dosah 1 m

Při nastavování oblasti záchytu se doporučuje zvolit nejkratší čas 5 s.

Pod pojmem dosah je míněn průměr na zemi, který při montáži do výšky 2 m vyplyne jako oblast záchytu.

Časové nastavení ( zpoždění zapnutí )

Nastavení z výroby: 5 s

Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule v rozmezí od asi 5 s do max. 60 min.

Nastavení se provede aplikací na:

60 min = maximální čas

5 s = minimální čas

K nastavení oblasti záchytu se doporučuje zvolit nejkratší čas 5 s.

Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny. K nastavení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.

Upozornění:

Po každém vypnutí svítidla je opětovné zachycování pohybu přerušeno asi na 1 sekundu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo.

Soumrakové nastavení (práh citlivosti)

Nastavení z výroby: > 2 000 lx

Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit v rozmezí od asi 2 do 2 000 lx.

Nastavení se provede aplikací na:

2 000 lx = provoz za denního světla 2 000 lx

2 lx=provoz za soumraku asi 2 lx

K nastavení oblasti záchytu při denním světle nastavte otočný regulátor na 2 000 lx.

Programové nastavení

Nastavení se provede aplikací na:

Off=bezzákladníhosvětla

10–30 min = pozvolné rozjasňování světla + základní světlo

Night = pozvolné rozjasňování světla + základní světlo po celou noc

Always =pozvolné rozjasňování světla, základní světlo je stále aktivní po prvním rozpo-znaném pohybu

Referenční režim

Speciální režim pro měření světla. Senzor IHF a regulace teploty jsou deaktivovány, světelný výkon je nastaven na 100 %. Tento režim je aktivní na 4 h. Aktivace referenčního režimu: verze SC a C v aplikaci Smart Remote.

7. Funkce trvalého osvětlení ⑤

Je-li v přívodním síťovém vedení zařazen síťový vypínač, jsou vedle jednoduchého zapínání a vypínání možné i následující funkce:

Provoz trvalého osvětlení

1 ) Zapnutí trvalého osvětlení:

Vypínač 2× vypnout a zapnout. Svítidlo se na 4 hodiny nastaví na trvalé osvětlení ( svítí modrá LED za krytem svítidla ④ ). Poté opět automaticky přejde do senzorového provozu ( modrá LED zhasne).

2) Vypnutí trvalého osvětlení:

Vypínač 1× vypnout a zapnout. Svítidlo zhasne, popř. přejde do senzorového provozu. Je-li světlo vypnuté: vypínač 1× vyp. a zap. Svítidlo se rozsvítí na 5 s až 60 min., popř. přejde do senzorového provozu.

Důležité:

Několikeré stisknutí vypínače by se mělo dít rychle za sebou (v rozmezí 0,2–1 sekund).

Co je to pozvolné rozjasňování světla?

Senzorové svítidlo je vybaveno funkcí umožňující pozvolné rozjasňování světla. To znamená, že se světlo po zapnutí nesepne přímo na maximální výkon, ale během jedné sekundy se pomalu zvýší jas až na 100 %. Stejným způsobem probíhá snižování výkonu světla při jeho vypnutí.

Co je to základní světlo?

Základní světlo umožňuje trvalé noční osvětlení se světelným výkonem přibližně 10 %. Teprve při po- hybu v oblasti záchytu bude světlo ( po nastavenou dobu, viz zpoždění vypnutí ) sepnuto na maximální světelný výkon ( 100 % ). Poté se svítidlo zase přep- ne na základní světlo ( asi 10 % ).

Základní světlo lze nastavit aplikací Smart Remote mezi 10–50 %.

Upozornění:

V útlumovém režimu může podle lokální proudové sítě docházet k lehkému kolísání LED. Toto není závada výrobku a nepředstavuje to důvod k reklamaci.

8. Údržba/ošetřování

Výrobek je bezúdržbový.

Svítidlo lze v případě znečištění očistit vlhkým hadříkem ( bez použití čisticích prostředků ).

Důležité: Provozní přístroj nelze vyměnit.

230V LED

9. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

10. Prohlášení o shodě

Tímto STEINEL Vertrieb GmbH prohlašuje, že typ rádiového zařízení L 825 SC Connect je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.steinel.de

11. Záruka výrobce

Jako kupujícímu vám vůči prodávajícímu přináleží zákonem předepsaná práva. Pokud tato práva ve vaší zemi existují, nejsou naším prohlášením o záruce zkrácena ani omezena. Poskytneme vám 5 letou záruku na bezvadné provedení a řádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní a konstrukční vady. Ručíme za funkčnost všech elektronických součástek a kabelů, i za nezávadnost všech použitých materiálů a jejich povrchů.

Uplatňování záruky

Chcete-li váš výrobek reklamovat, zašlete jej ne- demontovaný a vyplaceně s originálním dokladem

o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo přímo nám, na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4. Doporučujeme vám, abyste doklad o koupi do uplynutí záruční doby pečlivě uschovali. Společnost STEINEL neručí za přepravní náklady a rizika týkající se zpětného zaslání.

Další informace k uplatňování záruky jsou uvedeny na naší webové stránce www.stinel.cz

Jestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku [phone].

12. Technické parametry

Rozměry (v × š × h) 95 × 331 × 157 mm

Materiál těleso svítidla: hliník

Připojení k síti 220 - 240 V, 50/60 Hz

Barevná teplota 3 000 K (teplá bílá)

Index reprodukce barev R a = 82

Průměrná jmenovitá životnost (L70B50) >60 000 hodin při 25 °C

Úhel záchytu 160° s ochranou proti podlezení

Dosah záchytu 1–5 m

Soumrakové nastavení 2–2 000 lx

Časové nastavení 5 s – 60 min.

Základní jas 0 %, 10 % - 50 %

Trvalé osvětlení nastavitelné (4 hod.)

Krytí IP44

Třída ochrany II

Teplota prostředí -20 až +40 °C

Frekvence Bluetooth 2,4–2,48 GHz

Vysílací výkon Bluetooth 5 dBM/3 mW

Frekvence senzoru 5,8 GHz

Příkon senzoriky iHF 0,61 W

Vysílací výkon senzoru <1 mW

Konzistence barev SDCM počáteční hodnota: 3

Rozložení svítivosti

Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „E“

13. Provozní poruchy

Porucha Příčina Náprava

Senzorové svítidlo bez napětí ■	Pojistka zareagovala, svítidlo není zapnuté, přerušené vedení■ Zkrat	■ Zapnout, vyměnit pojistku, zapnout síťový vypínač; zkontrolovat vedení pomocí zkoušečky napětí■ Zkontrolovat připojení
Senzorové svítidlo nezapíná ■	Při denním provozu, soumrakové nastavení je nastaveno na noční provoz■ Sítový vypínač v poloze VYPNUTO■ Pojistka zareagovala■ Oblast záchytu není přesně nastavena	■ Znovu nastavit■ Zapnout■ Zapnout, vyměnit pojistku, popř. zkontrolovat připojení■ Znovu seřídit
Senzorové svítidlo nevypíná	■ Trvalý pohyb v oblasti záchytu	■ Zkontrolovat oblast a případně znovu seřídit
Nedochází k úplnému vypnutí senzorového svítidla	■ Zvoleno základní světlo	■ Vypnout základní světlo v aplikaci
Senzorové svítidlo zapíná v nevhodnou dobu	■ Vítr pohybuje stromy a keři v oblasti záchytu■ Zaznamenávání pohybu aut na ulici	■ Přestavit oblast záchytu■ Přestavit oblast záchytu
Větší kovové předměty, jako např. automobily nebo kovové stěny, v oblasti záchytu	■ Přestavit oblast záchytu	■ Např. přeparkovat vozidlo
