LIETOŠANAS INSTRUKCIJA L 825 SC STEINEL

LV.....137 Pievērsiet uzmanību teksta daļai!

Lūdzu, izlasiet uzmanīgi un saglabājiet.

• Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
• Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Simbolu skaidrojums

Bridinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.
• Instalējot sensorgaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēl tas jāveic lietpratīgi un saskaṇā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. ( piem., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 825 SC

① Sienas stiprinājumsa
② Gaismekla korpuss
③ Starplika virsapmetuma montāžai
④ Gaismekla nosegs
⑤ Ilgstošas gaismas funkcija
I Zemapmetuma montāža
Virsapmetuma montāža

4. Princips

Sensorgaismeklis ar aktīvu kustību ziņotāju. lebūvētais infrasarkanais augstfrekvences sensors raida augstas frekvences magnētiskos vilņus (5,8 GHz) un uztver to atstarojumu. Mazākās cilvēku kustības gadījumā gaismekļa uztveres zonā sensors fiksē atblss izmaiņas. lebūvēts mikroprocesors tad aktivizē komandu "leslēgt gaismu". Sensors var uztvert ari kustības aiz durvīm, stikla rūtīm vai plānām sienām.

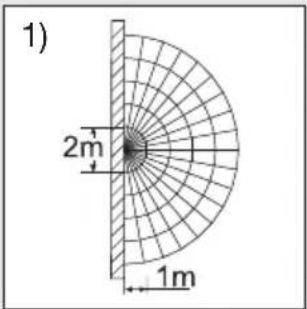

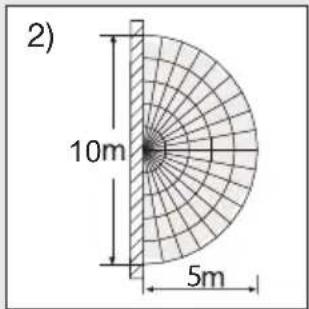

Uztveres zonas, piestiprinot lampu pie sienas:

1) Minimālā sniedzamība (1 m)
2) Maksimālā sniedzamība (5 m)

1) 2m 1m

2) 10m 5m

Norāde!

iHF sensora augstfrekvences jauda ir aptuveni 1 mW – tas ir tikai 1/1000 daļa no mobilā telefona vai mikrovilņu krāsns raidjaudas.

Norāde!

Sensors ir piemērots automātiskai gaismas slēgšanai. Laika apstākļi var ietekmēt sensora darbību: spēcīgas vēja brāzmas, sniegs, lietus un krusa var izraisīt klūdainu gaismas ieslēgšanu.

5. Elektriskais pieslēgums

Lai sasniegtu norādīto 5 m sniedzamību, montāžas augstumam būtu jābūt apm. 2 m.

Elektrotikla pievadvada pieslēgums (skat.att. ⑥)

a = ar atsevišku bluetooth pieslēgumu b =saslēgtstiklāarbluetooth

Tikla pievadvadu veido 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

PE = zemējums (zaļš/dzeltens)

Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabela dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) pieslēdzami savienotājkopnei.

Svarīgi!

Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišku kabelu noteikšana un savienošana.

Norāde!

Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina ( piem., tā darba mūža beigās ), ir jānomaina viss gaismeklis.

LED LED

Tikla pievadvadā var iemontēt tikla slēdzi, kas pare-dzēts ieslēgšanai un izslēgšanai.

6. Funkcijas

Pēc tam, kad ir uzmontēts korpuss ① un ir veikts tīkla pieslēgums, var tikt uzsākta sensorgaismekļa ekspluatācija. Gaismekļa manuālā lietošanā, izman-tojot gaismas slēdzi, tas ieslēgšanās fāzē izslēdzas pēc 1 s un pēc tam ir aktīvs sensora darbībai. Atkārtota gaismas slēdža izmantošana nav vaja-dzīga.

Funkcijas ir iestatāmas Smart Remote lietotnē Smart Remote lietotne

Gaismekļa konfigurācijai ar viedtālruni vai planšet- datoru ir Jūsu AppStore jālejuplādē STEINEL Smart Remote lietotne. Ir vajadzīgs viedtālrunis vai planšet- dators ar Bluetooth.

QR kodi

Android

Papildu funkcijas iespējamas, izmantojot Smart Remote lietotni:

– lestatāms galvenās gaismas/pamata gaismas līmenis
– paplašināta sniedzamības iestatīšana
– Grupu savienošana
– Krēslas sliekšna iestatījums ar Teach-In

Sniedzamības iestatīšana (jutīgums)

Rūpnīcas iestatījums: 5 m.

Bez pakāpēm iestatāma sniedzamība no 1 līdz 5 m.

lestatišana notiek Smart Remote lietotně:

maks. = maksimālā sniedzamība 5 m

min. = minimālā sniedzamība 1 m

lestatot uztveres lauku, ieteicams izvēlēties īsāko laiku 5 s.

Ar jēdzienu „sniedzamība” ir domāts diametrs uz grīdas, kurš montāžas 2 m augstumā gadījumā veido uztveres lauku.

Laika iestatīšana ( Izslēgšanās aizture )

Rūpnīcas iestatījums: 5 s

Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 60 min.

lestatīšana notiek Smart Remote lietotnē:

60 min = maksimālais laiks

5 s = minimālais laiks

lestatot uztveres lauku, ieteicams izvēlēties īsāko laiku 5 s.

Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. lestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.

Norāde!

Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu.

Krēslas sliekšna iestatīšana ( reakcijas slieksnis )

Rūpnīcas iestatījums: > 2.000 luksi

Vēlamo gaismekļa reakcijas slieksni iespējams iesta-tīt bez pakāpēm no apm. 2 līdz 2.000 luksiem.

lestatišana notiek Smart Remote lietotnē:

2000 luksi = dienasgaismas režims, apm. 2000 luksi

2 luksi = krēslošanas režīms, apm. 2 luksi

lestatot uztveres lauku dienasgaismā, iestatījumu regulatoram jābūt uz 2.000 lux.

Programmu iestatīšana

lestatišana notiek Smart Remote lietotnē:

OFF = nav pamata apgaismojuma

10-30 min = maigais starts + pamata apgaismo-jums

Nakts = maigais starts + pamata gaisma visu nakti

Vienmēr = maigais starts, pamata apgaismojums vienmēr ir aktīvi pēc pirmās atpazītās kustības

References režims

Speciāls režīms gaismas mērišanai Augstfrekvences sensors un temperatūras regulācija ir deaktivēti, gaismas jauda ir iestatīta uz 100 %.

Šis režīms ir aktīvs 4 stundas.

Referenču režima aktivēšana: SC un C versijām SmartRemote lietotnē.

Ja tīkla pievadā tiek instalēts tīkla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespējamas šādas funkcijas:

Ilgstoša apgaismojuma režīms

1 ) leslēgt ilgstošo apgaismojumu:

slēdzi 2 × IZSL. un IESL. Gaismeklis tiek iestatīts uz 4 stundu ilgstošo apgaismojumu ( aiz lēcas nosega deg zils LED ④ ). Beigās gaismeklis automātiski atkal pāriet uz sensora režīmu ( zilais LED vairs nedeg ).

2) Izslēgt ilgstošo gaismu:

slēdzi 1 × IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režīmā. Ja gaismeklis ir IZSL.: Slēdzis 1 × IZSL. un IESL. Gaismeklis ieslēdzas uz 5 s līdz 60 min, t.i., pāriet sensora režīmā.

Svarīgi!

Vairākkārtējai slēdža slēgšanai būtu jānotiek ātri ( laika amplitūdā 0,2 - 1 s ).

Kas ir „maigais starts”?

Sensorgaismeklis ir aprīkots ar "maigā starta" funkciju. Tas nozīmē, ka, ieslēdzot gaismu, tā neiedegas ar maksimālo jaudu, bet gan sekundes laikā tās intensitāte pieaug līdz 100 %. Tas pats notiek gaismekli izslēdzot - tas pakāpeniski izdziest.

Pamata gaisma piedāvā iespēju izmantot ilgstošu apgaismojumu naktī ar aptuveni 10 % apgaismojuma jaudas. Tikai notiekot kustībai uztveres laukā, gaisma ( uz iestatīto laiku, skat. Izslēgšanas aizture ), tiek ieslēgta ar maksimālo gaismas jaudu ( 100 % ). Pēc tam gaismeklis ieslēdzas pamata gaismas režīmā (aptuveni 10 %).

Pamata apgaismojumu var iestatīt 10% - 50% Smart Remote lietotnē.

Norāde!

Krēslošanas režīmā, atkarībā no vietējā elektrotīkla, diožu gaisma var viegli raustīties. Tā nav ražotāja klūda un iemesls reklamācijai.

8. Apkope/Kopšana

Izstrādājumam apkope nav nepieciešama.

Ja gaismeklis ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekliem).

Svarīgi! Bateriju ierīce nav nomaināma.

230V LED

9. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionalālas tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

10. Atbilstības deklarācija

Ar šo STEINEL Vertrieb GmbH deklarē, ka radioiekārta L 825 SC Connect atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de

11. Ražotāja garantija

Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garanti-jas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantē-jam visu elektronisko būvdaļu un kabeļu ekspluatā-cijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību.

Sūdzību iesniegšana

Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot oriģinālo čeku, kā arī norā-dot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums:

Ambergs SIA, Brīvības gatve 195-20, LV-1039

Rīga. Tādēl mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakal sūtīšanas riskiem.

Informāciju par garantijas pieteikumu

Jūs atradīsiet mūsu mājas lapā

www.steinel-professional.de/garantie

Ja Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997.

12. Tehniskie dati

Izmēri (A × P × Dz) 95 × 331 × 157 mm

Materiāls Gaismekļa korpuss: alumīnijs

Gaismekla nosegs: plastmasa

Tikla pieslēgums 220 - 240 V, 50/60 Hz

Krāsas temperatūra 3.000 K ( silti balta gaisma )

Krāsas attēlošanas indekss R a = 82

Vidējs dzīves ilgums ( L70B50) pie 25°C > 60 000 stundas

Uztveres lenkis 160°un kontrole pār kustību tuvu zemei

Uztveres sniedzamība 1 – 5 m

Krēslas sliekšna iestatijums 2 – 2.000 luksi

Laika iestatīšana 5 s – 60 min

Pamata apgaismojuma stiprums 0 %, 10 % - 50 %

llgstošais apgaismojums slēdzams (4 h)

Aizsardzības veids IP 44

Aizsargklase II

Apkārtējā temperatūra -20 °C līdz +40 °C

Bluetooth frekvence 2,4-2,48 GHz

Bluetooth raidjauda 5 dBm / 3 mW

Sensora frekvence 5,8 GHz

Jaudas patērinš iHF sensorika 0,61 W

Sensora raidjauda < 1 mW

Krāsas konstistence SDCM Sākuma vērtība: 3

Gaismas stipruma sadalījums

Šai precei ir gaismas avots ar "E" energijas efektivitātes klase

13. Darbības traucējumi

Traucējumi Cēlonis Risinājums

Sensorgaismeklim netiek pievadīta strāva	■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads■ Īssavienojums	■ leslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri■ Pārbaudīt pieslēgumus
Sensorgaismeklis neieslēdzas	■ Dienas gaismas režīmā, krēslas slieksnis - iestaṭīts nakts režīmā■ IZSLĒGTS tīkla slēdzis■ Drošinātājs ir izslēdzies■ Nav mērķtiecīgi iestaṭīts uztveres lauks	■ lestatiet atkārtoti (7 slēdzis)■ leslēdziet■ leslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu■ Justējiet atkārtoti
Sensorgaismeklis neizslēdzas	■ Nepārtraukta kustība uztveres laukā	■ Pārbaudīt lauku un pēc nepieciešamības atkārtoti justējiet
Sensorgaismeklis neizslēdzas pilnībā	■ Izvēlēta pamata gaisma	■ Izslēdziet lietotnē pamata gaismu
Sensorgaismeklis ieslēdzas nevajadzīgi	■ Vējš uztveres laukā kustina kokus un krūmus■ Uz ielas esošo automašīnu uztveršana	■ Izmainiet lauku■ Izmainiet lauku
Lielāki metāliski priekšmeti, piemēram, automobiljai metāla sienas atrodas uztveres zonā	■ Izmainiet lauku	■ Piem., pārvietojiet automobili
