GEBRUIKSAANWIJZING L 825 SC STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

• Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd. (bijv.
  DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1,
  CH: SEV 1000 )

3. L 825 SC

① Wandhouder
② Lampbehuizing
③ Afstandhouder montage op de muur
④ Lampenkap
⑤ Permanente verlichting
I Montage in de muur
II Montage op de muur

4. Het principe

Sensorlamp met een actieve bewegingsmelder. De geïntegreerde iHF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij beweging van personen in het registratiebereik van de lamp wordt de echoverandering door de sensor geregistreerd.

Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd.

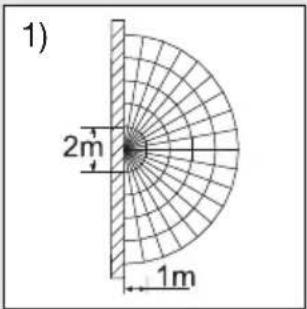

Registratiebereik bij wandmontage:

1) Minimale reikwijdte (1 m)

2) Maximale reikwijdte (5 m)

1) Minimale reikwijdte (1 m) 2) Maximale reikwijdte (5 m)

1) 2m 1m

2) 10m 5m

Opmerking:

Het hoogfrequente vermogen van de iHF-sensor bedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermogen van een mobiele telefoon of een magnetron.

Opmerking:

De sensor is geschikt voor het automatisch schakelen van licht. Weersinvloeden kunnen de werking van de sensor beïnvloeden, bij hevige windvlagen, sneeuw, regen en hagel kan het tot foutieve schakelingen komen.

5. Elektrische aansluiting

Om de aangegeven reikwijdte van 5 m te bereiken, moet de montagehoogte ca. 2 m zijn.

Aansluiting van de stroomtoevoer (zie afb. ⑥)

a = met Bluetooth - losse aansluiting

b = met Bluetooth - gekoppeld

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen/geel)

In geval van twijfel moeten de draden met een spanningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De fase (L) en de nuldraad (N) worden op het kroonsteentje aangesloten.

Belangrijk:

Verwisseling van de aansluitingen leidt in het apparaat of in uw meterkast tot kortsluiting. In dit geval moeten de afzonderlijke kabels nogmaals geïdentificeerd en opnieuw verbonden worden.

Opmerking:

De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen ( bijv. aan het einde van zijn levensduur ), dan moet de complete lamp worden vervangen.

LED LED

In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen geïnstalleerd zijn.

6. Functies

Nadat de behuizing ① gemonteerd en de netaansluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. Wanneer de lamp handmatig met de lichtschakelaar wordt ingeschakeld, schakelt die voor de inmeetfase na 1 sec. uit en is vervolgens actief voor de sensormodus.

Het opnieuw activeren van de lichtschakelaar is niet nodig.

De functies kunnen via de Smart Remote app worden ingesteld.

Smart Remote app

Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Smart Remote app gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

QR-codes
Android

Extra functies alleen bij gebruik van de Smart

Remote app:

• hoofdlicht- / basislichtlevel instelbaar
• uitgebreide reikwijdte-instelling
• groepskoppeling
  – schemerinstelling door teach-in

Reikwijdte-instelling (gevoeligheid)

Instelling af fabriek: 5 m

Traploos instelbare reikwijdte van 1 m tot 5 m.

De instelling wordt met de app uitgevoerd:

max = maximale reikwijdte 5 m

min = minimale reikwijdte 1 m

Wij adviseren om bij de instelling van het registratiebereik de kortste tijd (5 sec.) te kiezen.

Met het begrip reikwijdte wordt de cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage in 2 m hoogte.

Tijdinstelling (uitschakelvertraging)

Fabrieksinstelling: 5 sec.

De gewenste brandduur van de lamp kan traploos van ca. 5 sec. tot max. 60 min. worden ingesteld.

De instelling wordt met de app uitgevoerd:

60 min. = maximale tijd

5 sec. = minimale tijd

Voor de instelling van het registratiebereik wordt geadviseerd om de kortste tijd (5 sec.) te kiezen.

De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart.

Bij de instelling van het registratiebereik en voor de functiecontrole raden wij aan de kortste tijd in te stellen.

Opmerking:

Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie gedurende ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd kan de lamp bij beweging weer licht inschakelen.

Schemerinstelling (drempelwaarde)

Instelling af fabriek: > 2.000 lux

De gewenste drempelwaarde kan traploos van ca. 2 tot 2.000 lux worden ingesteld.

De instelling wordt met de app uitgevoerd:

2.000 lux = daglichtstand 2.000 lux

2 lux=schemerstand

ca. 2 lux

Voor de instelling van het registratiebereik bij daglicht moet het instelknopje op 2.000 lux worden gezet.

Programma-instelling

De instelling wordt met de app uitgevoerd:

Off=geenbasislicht

10-30 min. = soft-lightstart + basislicht

Night = soft-lightstart + basislicht de hele nacht

Always=soft-lightstart, basislicht is altijd actief na de eerste herkende beweging

Referentiemodus

Speciale modus voor de lichtmeting. De IHF-sensor en de temperatuurregeling zijn gedeactiveerd, het lichtvermogen is ingesteld op 100%. Deze modus is 4 uur actief.

Activering van de referentiemodus: SC- en C-versie m.b.v. de Smart Remote app.

7. Permanente verlichting ⑤

Als er een netschakelaar in de kabel gemonteerd wordt, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk:

Permanente verlichting

1) Permanente verlichting inschakelen:

Schakelaar 2 × UIT en AAN. De lamp wordt 4 uur lang op permanente verlichting gezet (blauwe led achter de lampenkap brandt ④). Vervolgens schakelt de lamp automatisch weer over op sensormodus (blauwe led uit).

2) Permanente verlichting uitschakelen:

Schakelaar 1 × UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus. Als de lamp uit is: schakelaar 1 × UIT en AAN. De lamp schakelt voor 5 sec. tot 60 min. in resp. over op sensormodus.

Belangrijk:

Het meerdere malen op de schakelaar drukken moet snel achter elkaar gebeuren ( ca. 0,2-1 seconden ).

Wat is soft-lightstart?

De sensorlamp is uitgerust met een soft-lightstart-functie. Dat betekent, dat het licht bij inschakeling niet meteen naar het maximale vermogen gaat, maar dat de lichtsterkte binnen een seconde langzaam wordt verhoogd naar 100%. Volgens dit principe wordt het licht bij het uitschakelen ook weer langzaam gedimd.

Wat is basislicht?

Basislicht maakt een permanente verlichting 's nachts met ca. 10% lichtvermogen mogelijk. Pas bij beweging in het registratiebereik wordt het licht (voor de ingestelde tijd, zie uitschakelvertraging) naar het maximale lichtvermogen (100 %) geschakeld. Daarna schakelt de lamp weer terug naar het

Het basislicht kan met de Smart-Remote-app worden ingesteld tussen 10% en 50%.

Opmerking:

In de dimmodus kan het gebeuren dat de led-lampen licht flikkeren, dit is afhankelijk van het lokale stroomnet. Dat is geen storing van het product en vormt geen geldige reclamatiereden.

8. Onderhoud en verzorging

Dit product is onderhoudsvrij.

De lamp kan bij vervuiling met een vochtige doek ( zonder schoonmaakmiddel ) worden gereinigd.

Belangrijk: de regelaar kan niet worden vervangen.

230V LED

9. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

10. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL Vertrieb GmbH, dat het type radioapparatuur L 825 SC Connect conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de

11. Fabrieksgarantie

Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantieverklaring noch verkort, noch beperkt. Wij verlenen 5 jaar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortiment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van gebreken zijn.

Garantie claimen

Als u aanspraak wilt maken op garantie, dan kunt u het betreffende artikel, compleet samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen naar uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugsturen.

( Op onze website www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten )

Als u een garantie-aanvraag heeft of technische vragen betreffende uw product, kunt u contact opnemen met onze helpdesk [phone].

5JAAR FABRIEKS GARANTIE

Kleurtemperatuur 3.000 K (warm wit)

Index kleurweergave R _a = 82

Gemiddelde levensduur (L70B50) bij > 60.000 uur 25 °C

Registratiehoek 160° met onderkruipbescherming

Registratiereikwijdte 1 – 5 m

Schemerinstelling 2 - 2.000 lux

Tijdinstelling 5 sec. - 60 min.

Permanente verlichting inschakelbaar (4 h)

Bescherming IP44

Veiligheidsklasse II

Omgevingstemperatuur -20 °C tot +40 °C

Frequentie Bluetooth 2,4-2,48 GHz

Zendvermogen Bluetooth 5 dBm / 3 mW

Frequentie sensor 5,8 GHz

Opgenomen vermogen iHF-sensor 0,61 W

Zendvermogen sensor < 1 mW

Kleurconsistentie SDCM beginwaarde: 3

Lichtsterkteverdeling

Dit product heeft een lichtbron met energieklasse 'E'

13. Storingen

Storing Oorzaak Oplossing

De sensorlamp is zonder spanning	■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken■ Kortsluiting	■ Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controleren■ Aansluitingen controleren	NL
De sensorlamp schakelt niet in	■ Bij daglicht, schemerinstelling staat op nachtstand■ Netschakelaar UIT■ Zekering gesprongen■ Registratiebereik niet gericht ingesteld	■ Opnieuw instellen■ Inschakelen■ Zekering inschakelen, vervangen, evt. aansluiting controleren■ Opnieuw instellen
De sensorlamp schakelt niet uit	■ Permanente beweging in het registratiebereik	■ Bereik controleren en eventueel opnieuw instellen
De sensorlamp schakelt niet helemaal uit	■ Basislicht gekozen	■ Basislicht uitschakelen in de app
De sensorlamp schakelt ongewenst aan	■ Wind beweegt bomen en struiken binnen het registratiebereik■ Registratie van auto's op straat	■ Bereik veranderen■ Bereik veranderen
Er zijn grote metalen voorwerpen zoals auto's of metalen wanden in het registratiebereik	■ Bereik veranderen	■ Bijv. auto elders parkeren
