MANUAL DE UTILIZARE L 825 SC STEINEL
RO....107 Respectați instrucțiunile următoare!
1. Despre acest document
Vă rugăm să citiți cu atenție documentul și să-I păstrați!
- Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.
Explicația simbolurilor
Atentie, pericole!
Înainte de efectuarea oricăror lucrări la aparat, întrerupeți alimentarea cu energie electrică!
- La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriți așadar curentul și verificați cu un testor de tensiune să nu mai existe curent pe cablu.
- Instalarea lâmpii cu senzor implică o lucrare la rețeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instructiunilor de instalare și condițiilor de conectare uzuale în țara respectivă. ( de ex. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )
3. L 825 SC
① Suport de perete
② Carcasă lampă
③ Distanțier pentru montarea pe tencuială
④ Abajur
⑤ Functia de iluminat continuu
Montaj sub tencuială
II Montaj pe tencuială
4. Principiul de functionare
Lampă cu senzor cu un detector de mișcare activ. Senzorul de înaltă frecvență integrat emite unde electromagnetice de înaltă frecvență (5,8 GHz) și recepționează ecoul acestora. La mișcarea persoanelor în domeniul de detectie a lămpii, senzorul detectează modificarea ecoului. Într-un astfel de
caz un microprocesor declansează comanda de comutare „Aprindere lumină“. Detectarea mișcării este posibilă și prin uși, geamuri și pereți subțiri.

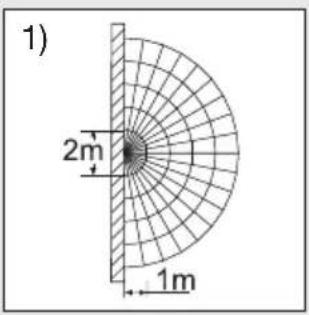

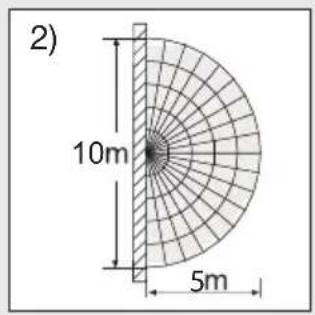

Domenii de detectie la montarea pe perete:
1) Rază de actiune minimă (1 m)
2) Rază de acțiune maximă (5 m)
Puterea de înaltă frecvență a senzorului iHF este de cca. 1 mW – aceasta reprezintă unu la mie din puterea de emisie a unui telefon mobil sau a unui cuptor cu microunde.
Indicatie:
Senzorul este adecvat pentru aprinderea și stingerea automată a luminii. Influențele meteorologice pot afecta funcționarea senzorului; în condiții de rafale de vânt, zăpadă, ploaie, grindină pot apărea acționări accidentale.
5. Conexiune electrică
Pentru a obține raza de acțiune indicată de 5 m, înălțimea de montaj trebuie să fie de cca. 2 m.
Conectarea cablului de alimentare (vezi fig. ⑥)
a = cu Bluetooth - conexiune individuală
b = cu Bluetooth - interconectat
Circuitul de alimentare este format dintr-un cablu cu 3 fire:
L = conductor de fază (de cele mai multe ori negru, maro sau gri)
N = conductor de nul (de cele mai multe ori albastru)
Dacă aveți îndoieli, trebuie să identificați conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoși din nou de sub tensiune. Faza (L) și conductorul de nul (N) se conectează la bornele lustrei.
Important:
Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranțe. În acest caz
trebuie identificat din nou fiecare cablu și ulterior refăcute conexiunile corecte.
Indicatie:
Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită ( de ex. la finalul duratei de viață ), trebuie înlocuită întreaga lampă.
6. Funcții
După ce carcasa ① fost montată și s-a efectuat conectarea la rețea, lampa cu senzor poate fi pusă în funcțiune. La punerea manuală în funcțiune a lămpii cu ajutorul întrerupătorului, aceasta se stinge pentru faza de inițiere după 1 secunde, după care devine activă pentru funcționarea comandată de senzor. Nu este necesară o nouă acționare a întrerupătorului.
Funcții setabile prin aplicația Smart Remote.
Smart Remote App
Pentru configurarea lâmpi cu smartphone sau tabletă trebuie descărcată aplicația STEINEL Smart Remote din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth.
Coduri QR
Android
Funcții suplimentare numai prin Smart Remote App:
– Nivelul de lumină principală/lumină de bază reglabil
– Reglarea extinsă a razei de acțiune
- Interconectare
– Reglarea luminozității de comutare prin modul învățare
Reglarea razei de actiune ( sensibilitatea )
Reglaj din fabrică: 5 m
Rază de acțiune reglabilă continuu între 1 m și 5 m.
Reglarea se face prin aplicatie pe:
max = raza de actiune maximă 5 m
min = raza de acțiune minimă 1 m
La stabilirea zonei de detectie se recomandă selectarea duratei celei mai scurte, de 5 sec.
Prin noțiunea de rază de acțiune se înțelege diametrul unei zone circulare la nivelul solului, care reprezintă domeniul de detectie în cazul montării la o înălțime de 2 m.
Temporizarea ( temporizarea la decuplare )
Reglare din fabrică: 5 s
Durata de iluminare dorită pentru lampă poate fi reglată continuu de la cca. 5 sec. până la max. 60 min.
Reglarea se face prin aplicatie pe:
60 min = timp maxim
5 sec = timp minim
Pentru setarea domeniului de detectie se recomandă selectarea timpului cel mai scurt, de 5 sec.
La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero. La setarea domeniului de detectie și pentru testul de functionare se recomandă setarea intervalului cel mai scurt.
Indicatie:
După fiecare stingere a lămpii, o nouă detectare de mișcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării.
Reglarea luminozității de comutare (pragul de declanșare)
Reglaj din fabrică: > 2.000 lucși
Pragul dorit de comutare a lămpi i poate fi reglat continuu de la cca. 2 până la 2.000 lucși.
Reglarea se face prin aplicatie pe:
2.000 lucsi = functionare în regim de lumină diurnă 2.000 lucsi
2 lucsi = functionare în regim de înserare cca. 2 lucsi
Pentru setarea domeniului de detectie la lumină de zi butonul de reglaj se va poziționa pe 2.000 lux.
Setarea programului
Reglarea se face prin aplicatie pe:
Off = fără lumină de bază
10-30 min = aprindere treptată + lumină de bază
Night = aprindere treptată + lumină de bază toată noaptea
Always = aprindere treptată, lumina de bază rămâne tot timpul activă după prima mișcare detectată
Mod de referință
Mod special pentru măsurarea luminii. Senzorul IHF și reglarea temperaturii sunt
dezactivate, puterea luminii este setată pe
100 %. Acest mod este activ pentru 4 h.
Activarea modului de referință: versiunea SC și C în aplicația SmartRemote.
7. Funcționare permanentă ⑤
Dacă se montează în circuit și un întrerupător de la rețea, pe lângă funcțiile simple de conectare și deconectare mai sunt disponibile și următoarele funcții:
Regim de funcționare cu lumină continuă
1) Aprinderea luminii continue:
Apăsați pe întrerupător de 2 × STINGERE și APRINDERE. Lampa trece timp de 4 ore pe aprindere permanentă ( LED-ul albastru se aprinde în spatele abajurului ④ ). Ulterior revine la regimul de funcționare cu senzor ( ledul albastru se stinge).
2) Stingerea luminii continue:
Apăsați pe întrerupător de 1 × STINGERE și APRINDERE. Lampa se stinge, respectiv trece în regimul de funcționare cu senzor. Când lampa este stinsă: întrerupător 1 × STINGERE și APRINDERE. Lampa se aprinde pentru 5 sec. până la 60 min, respectiv trece în regim de funcționare cu senzor.
Important:
Actionarea repetată a întrerupătorului trebuie făcută la intervale scurte (în domeniul 0,2-1 secunde).
Ce este "aprinderea treptată a luminii"?
Lampa cu senzor dispune de o funcție de aprindere treptată a luminii. Acest lucru înseamnă că, la aprindere, lumina nu are intensitatea ei maximă, gradul de luminozitate crescând lent până la 100 % într-un interval de o secundă. La fel și la oprire, lumina se
stinge treptat.
Ce este lumina de bază?
Lumina de bază permite un iluminat continuu pe timp de noapte, la o putere de circa 10 % din cea maximă. Lampa se aprinde cu putere luminoasă maximă ( 100 % ) numai la detectarea mișcării în domeniul de detectie ( pentru durata reglată; a se vedea temporizarea la decuplare ). Ulterior se revine la lumina de bază ( cca. 10 % ).
Lumina de bază se poate regla prin aplicația Smart-Remote între 10% - 50%.
Indicatie:
În modul de lucru cu o intensitate scăzută a luminii, în funcție de rețeaua de curent locală este posibil ca LED-urile să pâlpâie ușor. Acest lucru nu este din cauza unui defect de fabricație al produsului și nu reprezintă un motiv de reclamație.
8. Întreținere/îngrijire
Produsul nu necesită lucrări de întreținere. În caz de murdărire, lampa poate fi curățată cu o lavetă umedă ( fără detergent ).
Important: Aparatul de comandă nu se poate înlocui.
Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.
Nu aruncați aparatele electrice la gunoiul menajer!
Numai pentru țările UE:
În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.
10. Declaratie de conformitate
Prin prezenta, STEINEL Vertrieb GmbH declară că tipul de echipamente radio L 825 SC Connect este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.steinel.de
11. Garantia de producător
În calitate de cumpărător vă bucurați după caz de toate drepturile prevăzute prin lege privind garanția și reclamarea defectelor împotriva vânzătorului. În măsura în care aceste drepturi există în țara dumneavoastră, declarația noastră de garanție nici nu le restrânge și nici nu le reduce durata de valabilitate. Vă acordăm 5 ani de garanție pentru funcționarea ireproșabilă și corespunzătoare a produsului dumneavoastră cu senzor din gama STEINEL Professional. Garantăm că acest produs nu prezintă niciun fel de erori de material, de producție și de proiectare. Garantăm funcționalitatea tuturor componentelor electronice și a cablurilor, precum și caracterul ireproșabil al tuturor materialelor utilizate și al suprafețelor acestora.
Solicitarea garanției
Dacă aveți o reclamație referitoare la produsul dvs., vă rugăm să îl trimiteți întreg și cu taxele de expediere plătite, împreună cu chitanța originală care trebuie să conțină data cumpărării și denumirea produsului, distribuitorului dvs. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud.Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstrați cu grijă chitanța până la expirarea termenului de garanție. STEINEL nu suportă costurile de transport și nu își asumă riscurile associate transportului pentru returnarea produselor. Informații privind solicitarea unei prestații în garanție găsiți pe pagina noastră web http://steinelshop.ro/termeni-si-conditii#answer10
Dacă doriți să solicitați o prestatie în garanție sau aveți o întrebare despre produsul dvs., ne puteți contacta la +40(0)268 - 530000.
12. Date tehnice
Dimensiuni 95 × 331 × 157 mm (înălțime × lățime × adâncime)
Material Carcasă lampă: aluminiu / Abajur: material plastic
Conexiune la rețeaua electrică 220 - 240 V, 50/60 Hz
Temperatura culorii 3.000 K (albă cald)
Indice de redare a culorilor R a = 82
Durată medie de viață nominală > 60.000 ore (L70B50) la 25°C
Unghi de detectie 160° cu supraveghere sub senzor
Rază de detectie 1 – 5 m
Setarea luminozității de comutare 2 – 2.000 lucși
Temporizare 5 s – 60 min
Luminozitate de bază 0 %, 10 % - 50 %
Aprindere permanentă comutabilă (4 h)
Temperatură ambiantă -20 °C până la +40 °C
Frecvență Bluetooth 2,4-2,48 GHz
Putere de emisie Bluetooth 5 dBm / 3 mW
Frecvență senzor 5,8 GHz
Consum de putere senzori iHF 0,61 W
Putere de emisie senzor < 1 mW
Consistența culorii SDCM Valoare inițială: 3
Distribuirea intensității luminii
Acest produs conține o sursă de lumină din clasa de eficiență „E“
13. Defecțiuni în funcționare
Defecțiune Cauză Remediu
| Lampa cu senzor nu are curent | Siguranța a declanșat,aparat neconectat,cablu întreruptScurtcircuit | Cuplați siguranța, înlocuiti-o,cuplați întrerupătorul de rețea;verificați cablul cu ajutorul unui creion de tensiuneVerificați conexiunile |
| Lampa cu senzor nu se aprinde | În regimul de zi, luminozitatea la comutare este setată pe regim de noapteÎntrerupător de rețea OPRITSiguranța a declanșatDomeniul de detectie nereglat corespunzător | Reglați din nouPorniți întrerupătorul de rețeaCuplați siguranța, înlocuiti-o, eventual verificați legăturaReglați din nou |
| Lampa cu senzor nu se stinge | Mișcare continuă în aria de detectie | Verificați domeniul de detectie și eventual reglați-l din nou |
| Lampa cu senzor nu se stinge complet | Ați ales lumina de bază | Oprirea luminii de bază din aplicatie |
| Lampa cu senzor se aprinde necontrolat | Vântul mișcă pomii și tufișurile în domeniul de detectieEste detectat traficul auto de pe șosea | Schimbați domeniul de detectieSchimbați domeniul de detectie |
| Obiecte mai mari din metal, ca de exemplu mașini sau pereți din metal în zona de detectie | Schimbați domeniul de detectie | De exemplu schimbați locul de parcare al mașinii |
