MANUAL DE USUARIO L 825 SC STEINEL
ES ..... 36 ¡Obsérvese la información textual!
1. Acerca de este documento
¡Léase detenidamente y consérvese para futuras consultas!
- Protegido por derechos de autor. Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
- Sujeto a modificaciones en función del progreso técnico.
Explicación de los símbolos
¡Advertencia de peligros!
Referencia a partes de texto en el documento.
2. Indicaciones generales de seguridad
¡Antes de comenzar cualquier trabajo en el aparato, interrámpase la alimentación de tensión!
- Para el montaje, el cable eléctrico a conectar ha de estar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.
- La instalación de la lámpara Sensor supone un trabajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas de instalación y los requisitos de acometida específicos de cada país. (p.ej., DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)
3. L 825 SC
① Soporte mural
② Carcasa de la lámpara
③ Distanciador para montaje de superficie
④ Cubierta de la lámpara
⑤ Función de alumbrado permanente
I Montaje empotrado
II Montaje de superficie
4. El concepto
Lámpara Sensor con detector de movimiento activo. El sensor de iHF integrado emite ondas electromagnéticas de alta frecuencia (5,8 GHz) y recibe su eco. Al producirse un movimiento por alguna persona en el campo de detección de la
lámpara, el sensor detecta la modificación del eco. Un microprocesador imparte entonces la instrucción "encender la luz". Es posible la detección a través de puertas, cristales o paredes delgadas.
Campos de detección con montaje en la pared:

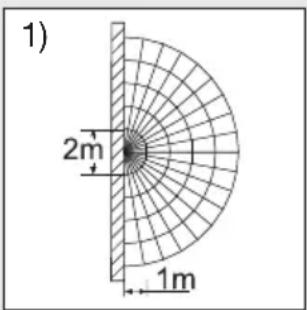

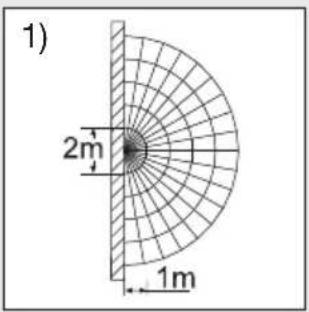

1) Alcance mínimo (1 m)

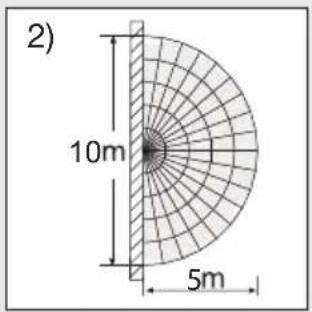

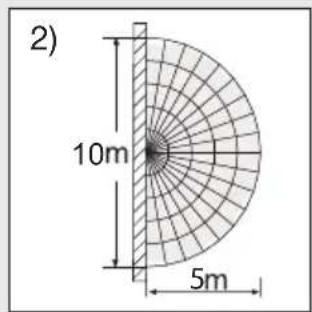

2) Alcance máximo (5 m)
1) Alcance mínimo (1 m) 2) Alcance máximo (5 m)
La potencia de alta frecuencia del sensor de AF es de aprox. 1 mW, es decir, solo una milésima de la potencia de emisión de un teléfono móvil o de un microondas.
Observación:
El sensor es apto para encender la luz automáticamente. Las condiciones meteorológicas pueden influir en el funcionamiento del sensor, en caso de fuertes rachas de viento, nieve, lluvia, granizo se podrá producir una activación errónea.
5. Conexión eléctrica
Para conseguir el alcance de 5 m indicado, la altura de montaje deberá ser de aprox. 2 m.
Conexión del cable de alimentación de red (véase la figura ⑥)
a = con Bluetooth - Conexión individual
b = con Bluetooth - Interconectado
El cable de alimentación de red consta de un conductor trifilar:
L = fase (generalmente negro, marrón o gris)
N = neutro (generalmente azul)
PE = toma de tierra ( verde/amarillo )
En caso de dudas, hay que identificar los conductores con un comprobador de tensión; a continuación, volver a desconectar la tensión. Fase (L) y neutro (N) se conectan al bloque de bornes.
Importante:
Si se efectúan mal las conexiones, se producirá luego un cortocircuito en el aparato o en la caja de fusibles. En tal caso, habrá que identificar una vez más cada uno de los conductores y conectarlos de nuevo.
Observación:
La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla ( p. ej. al fin de su vida útil ), hay que cambiar toda la lámpara.
6. Funciones
Una vez montada la carcasa ① y efectuada la conexión a la red, la lámpara Sensor se puede poner en servicio. Al poner en servicio la lámpara a mano a través del interruptor, esta se apaga durante la fase de calibración después de 1 s y se activa después para el funcionamiento de sensor. No es necesario accionar de nuevo el interruptor de luz.
Funciones regulables mediante la aplicación Smart Remote.
Smart Remote App
Para configurar la lámpara mediante smartphone o tablet, se ha de bajar la aplicación Smart Remote de STEINEL de su AppStore. Se requiere un smartphone o tablet aptos para Bluetooth.
Códigos QR
Android
Funciones adicionales solo mediante la Smart
Remote App:
– Luz principal / de cortesía regulable
- Regulación del alcance avanzada
- Interconexión por grupos
- Regulación crepuscular vía aprendizaje (Teach-In)
Regulación del alcance ( sensibilidad )
Configuración de fábrica: 5 m.
Alcance de detección con regulación sin etapas de 1 m a 5 m.
Configuración vía aplicación Smart Remote en:
max = alcance máximo 5 m
Para la regulación del campo de detección se recomienda seleccionar el tiempo más corto 5 s.
Con el concepto alcance de detección, se denomina el diámetro que se obtiene como campo de detección en el suelo con un montaje a 2 m de altura.
Temporización (desconexión diferida)
Configuración de fábrica: 5 s
El período de alumbrado deseado de la lámpara puede regularse sin etapas desde aprox. 5 s hasta un máximo de 60 min.
Configuración vía aplicación Smart Remote en:
60 min = tiempo máximo
5 sec = tiempo mínimo
Para la regulación del campo de detección se recomienda seleccionar el tiempo más corto 5 s.
Con cada movimiento detectado antes de transcurrir este período de tiempo, se inicia de nuevo la cuenta del reloj. Para la regulación del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.
Observación:
Cada vez que se desconecta la luz hay que esperar aprox. 1 Segundo para una nueva detección de movimientos. Hasta que no haya transcurrido este tiempo la lámpara no puede encender de nuevo la luz al producirse movimiento.
Regulación crepuscular
(umbral de respuesta)
Configuración de fábrica: 2000 lux
El umbral de respuesta deseado de la lámpara puede ajustarse sin etapas entre aprox. 2 y 2000 lux.
Configuración vía aplicación Smart Remote.
2000 lux = funcionamiento diurno 2000 lux
2 lux = funcionamiento crepuscular aprox. 2 lux
Para el ajuste del campo de detección a la luz del día, el tornillo de regulación se ha de poner en 2000 lux.
Ajuste del programa
Configuración vía aplicación Smart Remote en:
Off = sin luz de cortesía
10-30 min = encendido progresivo + luz de cortesía
Night = encendido progresivo + luz de cortesía toda la noche
Always=encendido progresivo, luz de cortesía siempre activo tras la primera detec- ción de movimiento
Modo de referencia
Modo especial para la fotometría. El sensor IHF y la regulación de temperatura están desactivados, la potencia de luz puesta al 100 %. Este modo está activo durante 4 h.
Activación del modo de referencia: versión SC y C en la aplicación SmartRemote.
7. Función de alumbrado permanente ⑤
Montándose un interruptor en el cable de alimentación de red, además de la simple función de encendido y apagado puede disponerse de las siguientes funciones:
Alumbrado permanente
1) Conectar alumbrado permanente:
Pulsar OFF y ON 2 vez. La lámpara se enciende de modo permanente por un período de 4 horas (el LED azul se enciende detrás de la cubierta de la lámpara ④). A continuación cambia de nuevo automáticamente a funcionamiento de sensor (el LED azul se apaga).
2) Desconectar alumbrado permanente:
Pulsar OFF y ON 1 vez. La lámpara se apaga o pasa a funcionamiento de sensor.
Si la lámpara está en OFF: interruptor 1 × OFF y ON. La lámpara se enciende o pasa a funcionamiento de sensor de 5 s hasta 60 min.
Importante:
La secuencia de pulsaciones múltiples en el conmutador se deberá realizar con cierta rapidez (del orden de 0,2 a 1 s).
¿Qué es el encendido progresivo?
La lámpara Sensor dispone de una función de encendido progresivo. Significa que la luz no sube a su máxima potencia luminosa al conectar, sino que la luminosidad va aumentando paulatinamente dentro de un segundo hasta regularla a su máximo de hasta el 100 %. De este modo, también se atenúa suavemente la luz al apagarla.
¿Qué es la luz de cortesía?
La luz de cortesía permite una iluminación nocturna permanente con un 10 % aprox. de potencia luminosa. La luz no se enciende a la potencia luminosa máxima (100 %) (para la temporización regulada, véase desconexión diferida) hasta que no se produce un movimiento dentro del campo de detección. Después la lámpara cambia de nuevo a la luz de cortesía (aprox. 10 %).
La luz de cortesía puede ajustarse entre el 10 % y el 50 % a través de la aplicación Smart Remote.
Observación:
En el modo de graduación se puede producir un ligero parpadeo de los LEDs dependiendo de la red eléctrica local. Esto no significa un defecto del producto y no es motivo de reclamación.
8. Mantenimiento/cuidado
El producto está exento de mantenimiento.
Si la lámpara se ensucia, puede limpiarse con un paño húmedo ( sin detergente ).
Importante: El controlador no puede sustituirse.
Los aparatos eléctricos, accesorios y embalajes han de someterse a un reciclaje respetuoso con el medio ambiente.
¡No deseche los aparatos eléctricos a la basura doméstica!
Solo para países de la UE:
Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, los aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclaje respetuoso con el medio ambiente.
10. Declaración de conformidad
Por la presente, STEINEL Vertrieb GmbH declara que el tipo de equipo radioeléctrico L 825 SC Connect es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.steinel.de
11. Garantía de fabricante
A usted, el comprador, le asisten ciertos derechos legales frente al vendedor. En la medida en que estos derechos existan en su país, ellos no se verán acortados ni limitados por nuestro Certificado de garantía. Le ofrecemos 5 años de garantía sobre el estado y el funcionamiento impecables de su producto STEINEL Professional con técnica de sensores. Garantizamos que este producto carece de defectos derivados del material, la fabricación o construcción. Garantizamos la plena funcionalidad de todos los cables y piezas electrónicas, así como la ausencia de defectos en cualquier material empleado o en su superficie.
Reclamación
Si usted desea reclamar su producto, envíelo, por favor, todo completo y a porte pagado junto con el tíquet de compra original que deberá indicar la fecha de compra y la denominación del producto a su vendedor o directamente a nuestra dirección, SAET-94 S.L. - C/Trepadella, n° 10, Pol. Ind. Castellbisbal Sud, E-08755 Castellbisbal
(Barcelona). Recomendamos, por eso, guardar bien el tíquet de compra hasta que haya expirado el período de garantía. STEINEL no responderá por gastos o riesgos de transporte con motivo del envío.
Información para hacer constar un caso de garantía la obtendrá a través de nuestra página web www.steinel-professional.de/garantie
Para cualquier caso de garantía o duda referente a su producto, nos puede llamar al número del Servicio Técnico +34 93 772 28 49.
12. Datos técnicos
Dimensiones ( alt. × anch. × prof. ) 95 × 331 × 157 mm
Material Carcasa de la lámpara: aluminio / Cubierta de la lámpara: plástico
Conexión a la red 220 - 240 V, 50/60 Hz
Temperatura cromática 3000 K (blanco cálido)
Índice de reproducción cromática R a = 82
Vida útil media asignada ( L70B50) con > 60 000 horas 25°C
Ángulo de detección 160° con protección contra sumersión
Alcance de detección 1 – 5 m
Regulación crepuscular 2 – 2000 lux
Temporización 5 s - 60 min
Luz de cortesía 0 %, 10 % - 50 %
Alumbrado permanente conmutable (4 h)
Índice de protección IP44
Clase de protección II
Temperatura ambiente -20 °C a +40 °C
Frecuencia Bluetooth 2,4-2,48 GHz
Potencia de emisión Bluetooth 5 dBm / 3 mW
Frecuencia sensor 5,8 GHz
Consumo de potencia del sensor iHF 0,61 W
Potencia de emisión sensor < 1 mW
Consistencia cromática SDCM Valor inicial: 3
Distribución de intensidad luminosa
Este producto incluye una fuente de luz de la clase de eficiencia energética "E".
13. Fallos de funcionamiento
Fallo Causa Remedio
| Lámpara Sensor sin tensión | ■ El fusible ha saltado, desconectado, línea interrumpida■ Cortocircuito | ■ Conectar, cambiar el fusible; conectar el interruptor de alimentación, comprobar el cable con un comprobador de tensión■ Comprobar conexiones |
| La lámpara Sensor no se conecta | ■ En funcionamiento diurno, regulación crepuscular puesta en funcionamiento nocturno■ Interruptor en OFF■ El fusible ha saltado■ Campo de detección sin ajuste selectivo | ■ Reajustar■ Conectar■ Conectar, cambiar el fusible; en caso dado, comprobar la conexión■ Volver a ajustar |
| La lámpara Sensor no se apaga | ■ Movimiento permanente en el campo de detección | ■ Controlar el campo de detección y dado el caso reajustar |
| La lámpara Sensor no se apaga completamente | ■ Luz de cortesía seleccionada | ■ Apagar la luz de cortesía en la aplicación |
| La lámpara Sensor se enciende cuando no se desea | ■ El viento mueve árboles y matorrales en el campo de detección■ Detección de automóviles en la calle | ■ Modificar el campo de detección■ Modificar el campo de detección |
| Objetos de metal grandes, como, p. ej., coches o paredes metálicas en el campo de detección | ■ Modificar el campo de detección | ■ P. ej., aparcar el coche en otro lugar |
