BRUGSANVISNING L 825 SC STEINEL

DK.....53 Følg de skriftlige instruktioner!

Fl......59 Huomioi tekstiosa!

NO.....65 Se tekstdelen!

1. Om dette dokument

Læs vejledningen omhyggeligt, og gem den.

• Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.
• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands installationsforskrifter og tilslutningsforhold. (f.eks. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 825 SC

① Vægbeslag

② Lampehus

③ Afstandsholder til synlig ledningsføring

④ Skærm

⑤ Funktion med permanent belysning

I Skjult ledningsføring

Sensorlampe med en aktiv bevægelsessensor. Den integrerede iHF-sensor udsender højfrekvente elektromagnetiske bølger (5,8 GHz) og modtager deres ekko. Når personer bevæger sig i lampens registreringsområde, registreres ændringen i ekkoet af sensoren. En mikroprocessor udløser derefter kommandoen "Tænd lyset". Sensoren kan registrere signaler gennem døre, ruder og tynde vægge.

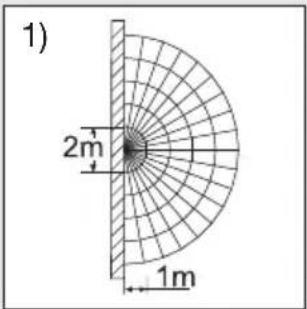

Overvågningsområder ved vægmontering:

1) Minimal rækkevidde (1 m)
2) Maksimal rækkevidde (5 m)

1) 2m 1m

2) 10m 5m

Bemærk:

iHF-sensorens højfrekvenseffekt er ca. 1 mW – det er kun en tusindedel af sendeeffekten fra en mobil-telefon eller en mikrobølgeovn.

Bemærk:

Sensoren er velegnet til automatisk tænding af lys. Vejret kan påvirke sensorens funktion. Ved kraftige vindstød, sne, regn og hagl kan der ske fejlaktivering.

5. Elektrisk tilslutning

For at nå den angivne rækkevidde på 5 m skal monteringshøjden være på ca. 2 m.

Tilslutning af netledningen (se fig. ⑥)

b = med Bluetooth - i netværk

Netledningen består af en ledning med 3 ledere:

Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen. Fase (L) og nulleder (N) sluttes til kronemuffen.

Vigtigt:

Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen.

Bemærk:

Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. när den ikke fungerer længere), skal hele lampen udskiftes

LED LED

Der kan naturligvis installeres en tænd- og slukkon-takt i netledningen.

6. Funktioner

Når huset ① er monteret, og strømmen er tilsluttet, kan sensorlampen tages i brug. Når lampen tændes manuelt via tænd/sluk-kontakten, slukker den efter 1 sekund i hele kalibreringsfasen og er efterfølgende aktiv med henblik på sensorstyring.

Det er ikke nødvendigt at tænde kontakten igen.

Indstillelige funktioner via Smart Remote-app.

Smart Remote-app

For at konfigurere lampen med smartphone eller tablet skal du downloade STEINEL Smart Remote-appen fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth.

QR-koder
Android

• Indstilleligt hovedlys- / grundlysniveau
  – Udvidet rækkeviddeindstilling
• Gruppenetværk
• Skumringsindstilling vha. Teach-In

Rækkeviddeindstilling (følsomhed)

Standardindstilling: 5 m

Trinløs justering af rækkevidden fra 1 m til 5 m.

Indstillingen foretages ved hjælp af appen på:

max = maksimal rækkevidde 5 m

min = minimal rækkevidde 1 m

Ved indstilling af overvågningsområdet anbefaler vi at vælge den korteste tid 5 s.

Med begrebet rækkevidde menes den diameter på jorden, som fås som overvågningsområde ved montering i 2 m højde.

Tidsindstilling (frakoblingsforsinkelse)

Standardindstilling: 5 s

Den ønskede lysperiode for lampen kan indstilles trinløst fra ca. 5 s til maks. 60 min.

Indstillingen foretages ved hjælp af appen på:

60 min = maksimal tid

5 s = minimal tid

Det anbefales at vælge den korteste tid 5 sec ved indstilling af overvågningsområdet.

Enhver bevægelse som registreres, inden denne tid er udløbet, starter tidstælleren igen. Ved indstilling af overvågningsområdet og ved funktionstesten anbefales det at indstille den korteste tid.

Bemærk:

Hver gang lampen sluk kes, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Først derefter kan lampen igen tændes ved bevægelse.

Skumringsindstilling (reaktionsværdi)

Standardindstilling: > 2.000 Lux

Lampens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2 til 2.000 Lux.

Indstillingen foretages ved hjælp af appen på:

2.000 lux = dagslysindstilling 2.000 lux

2 lux=skumringsindstilling

ca. 2 lux

For at indstille overvågningsområdet ved dagslys skal indstillingsknappen stilles på 2.000 lux.

Programindstilling

Indstillingen foretages ved hjælp af appen på:

Off=intetgrundlys

10-30 min = softstart + grundlys

Night = softstart + grundlys hele natten

Always =softstart, grundlys er aktivt permanent efter første registrerede bevægelse

Referenceindstilling

Særlig indstilling for lysmåling. IHF-sensoren og temperaturreguleringen er deaktiveret, lyseffekten er indstillet til 100 %. Denne indstilling er aktiv i 4 h. Aktivering af referenceindstilling: SC- og C-version i Smart-Remote-appen.

7. Funktionen permanent belysning ⑤

Hvis der monteres en tænd-/slukkontakt i netledningen, er følgende funktioner mulige foruden tænd og sluk:

Permanent lys

1) Tænd for permanent belysning:

Sluk og tænd 2 × for kontakten. Lampen indstilles på permanent belysning i 4 timer ( blå LED lyser bag skærmen ④ ). Derefter skifter den automatisk tilbage til sensorstyring ( blå LED slukket ).

2) Sluk permanent belysning:

Sluk og tænd 1 × for kontakten. Lampen slukker eller skifter til sensorstyring. Når lampen er slukket: Kontakt 1 × SLUK og TÆND. Lampen tændes i 5 s til 60 min eller skifter til sensorstyring.

Vigtigt:

Den gentagne aktivering af kontakten skal ske hurtigt efter hinanden ( inden for 0,2-1 sekund ).

Hvad er soft-lysstart?

Sensorlampen har en soft-lysstart-funktion. Det betyder, at lyset ved tilkobling ikke direkte skifter om på maksimal effekt, men derimod langsomt regulerer lysstyrken op til 100 % inden for et sekund. På samme måde reguleres lyset langsomt ned, när det slukkes.

Hvad er grundlys?

Grundlys giver mulighed for permanent belysning om natten med en lyseffekt på ca. 10 %. Først når der sker en bevægelse i overvågningsområdet, tændes lyset ( i det indstillede tidsrum, se slukningsforsinkelse ) med maksimal lyseffekt ( 100 % ). Derefter skifter lampen igen til grundlys ( ca. 10 % ). Grundlyset kan indstilles via Smart-Remote-appen til mellem 10% - 50%.

Bemærk:

I lysdæmpningsmodus kan LED'erne flimre en smule afhængigt af det lokale strømnet. Dette er ikke en defekt ved produktet og ikke årsag til reklamation.

8. Vedligeholdelse/pleje

Produktet er vedligeholdelsesfrit.

Lampen kan i tilfælde af tilsmudsning rengøres med en fugtig klud ( uden rengøringsmiddel ).

Vigtigt: Transformeren kan ikke udskiftes.

210V LED

9. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

10. Overensstemmelseserklæring

Hermed erklærer STEINEL Vertrieb GmbH, at radioudstyrstypen L 825 SC Connect er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.stinel.de

11. Producentgaranti

Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler.

Fremsættelse af krav

Hvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal

indeholde købsdato og produktbetegnelse, til din forhandler Roliba A/S, Reklamationsafdelingen, Hvidkærvej 52, DK-5250 Odense SV. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet. Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.roliba.dk

Hvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. ([phone].

12. Tekniske data

Mål (H × B × D) 95 × 331 × 157 mm

Materiale Lampehus: Aluminium

Skærm: Plast

Nettilslutning 220 - 240 V, 50/60 Hz

Gennemsnitlig beregnet levetid (L70B50) ved 25°C

60.000 timer

Overvågningsrækkevidde 1-5 m

Skumringsindstilling 2-2.000 Lux

Tidsindstilling 5 s - 60 min

Grundlysstyrke 0 %, 10 % - 50 %

Permanent belysning

Kan tændes (4 h)

Kapslingsklasse

IP44

Beskyttelsesklasse

||

Omgivelsestemperatur

-20 °C til +40 °C

Bluetooth-frekvens

2,4-2,48 GHz

Bluetooth-sendeeffekt

5 dBm / 3 mW

Sensorfrekvens

5,8 GHz

Effektforbrug for iHF-sensor

0,61 W

Sensorens sendeeffekt

< 1 mW

Farvekonsistens SDCM

Startværdi: 3

Lysstyrkefordeling

Dette produkt indeholder en lyskilde i energieffektivitetsklasse "E"

13. Driftsforstyrrelser

Fejl Årsag Afhjælpning

Sensorlampen får ingen spænding	■ Sikring udløst, ikke slået til, ledning afbrudt■ Kortslutning	■ Slå sikring til, udskift, tænd tænd/sluk-kontakt, kontrollér ledning med en spændingstester■ Kontrollér tilslutninger
Sensorlampen tænder ikke ■ Ved brug i dagslys er skumringsindstillingen indstillet på natmodus■ Nettilslutning slukket■ Sikring udløst■ Overvågningsområdet er ikke indstillet korrekt	■ Indstil igen■ Tænd■ Slå sikring til, udskift, kontrollér evt. tilslutning■ Justér igen
Sensorlampen slukker ikke ■ Konstant bevægelse i overvågningsområdet	■ Kontrollér området og juster eventuelt påny
Sensorlampen slukker ikke helt ■ Grundlys er valgt	■ Sluk grundlyset i appen
Sensorlampen tænder utilsigtet ■ Vinden får træer og buske i overvågningsområdet til at bevæge sig■ Registrering af biler på gaden	■ Juster området■ Juster området
Større metalgenstande, som f.eks. biler eller metalvægge, i overvågningsområdet	■ Juster området	■ Flyt f.eks. en bil
