用户手册 L 825 SC STEINEL

• 版权所有。未经我方批准禁止翻印或摘录。
• 保留技术更改的权利。

符号说明

危险警示！

指示文件中的文本位置。

2. 一般安全性提示

在设备上进行任何工作前均须断开电源！

• 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。
• 安装感应灯时涉及电源电压的相关工作。因此必须根据国内通用的安装规定和连接条件执行专业安装工作。(例如 DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 825 SC

① 墙壁支架
② 灯具外壳
③ 明线安装的间隔垫片
④ 灯罩
⑤ 长亮功能

暗装

明装

4. 原理

带有主动型运动检测器的传感器灯。集成式 iHF 传感器可发射高频电磁波（5.8 GHz）并接收其反射波。在灯感应范围内发生人员移动时，感应器将会感应到反射波。微处理器随即发出“打开感应灯”开关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。

墙面安装时的感应范围：

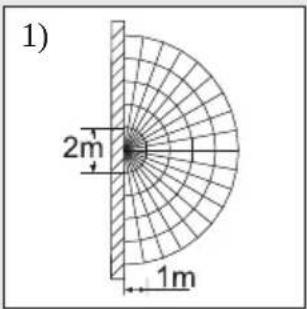

1) 最小有效距离 (1 m)

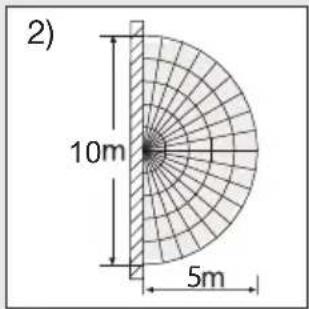

2) 最大有效距离 (5 m)

1) 2m 1m

2) 10m 5m

提示：

iHF的高频传感器高频功率约为 1 mW — 仅相当于手机或微波炉发射功率的千分之一。

提示：

传感器适用于自动开关灯。天气条件可能影响感应器的功能，强风暴，强降雪，强降雨以及冰雹天气可能导致功能错误激活。

5. 电气连接

为了达到规定的 5 m 有效距离，安装高度应该大约为 2 m。

连接电源线（如图⑥）

a = 有蓝牙 - 单独连接
b = 有蓝牙 - 联网

电源线由 3 芯电缆组成:

L = 火线（通常为黑色，褐色或灰色）

N = 零线（通常为蓝色）

PE = 地线（绿色/黄色）

如有疑问，务必请您用电压检查表核查电缆；接着重新断电。火线（L）和零线（N）连接到接线端子上。

重要：

混淆接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新连接。

提示：

该灯的光源不能更换；如须更换光源（如在其使用寿命结束时），更换整个灯。

LED LED

在电源线上可以安装用于开关的电源开关。

6. 功能

该壳体安装完毕并连接电源线后①，感应灯即可使用。如果使用灯开关手动调试灯，测量阶段时，灯在1秒钟后自动关闭，随后针对传感器模式激活。无需重新操作灯开关。

可通过智能遥控应用程序设置功能。

Smart Remote App

智能手机和平板电脑必须从 AppStore 下载 STEINEL Smart Remote App 才能对灯具进行配置。需要一个具备蓝牙功能的智能手机或平板电脑。

Android

仅通过 Smart Remote App 使用的附加功能：

• 可调节主灯 / 底灯等级
• 可扩展的有效距离调节
• 分组联网
• 通过示教进行亮度设置

有效距离设置（灵敏度）

出厂设置: 5 m

可无级设置 1 至 5 m 的有效距离。

通过该应用程序进行设置：

max = 最大有效距离 5 m

min = 最小有效距离 1 m

设置感应范围时，建议选择最短时间 5 秒。

有效距离是指在 2 m 高度进行安装时探测范围在地面上的直径。

时间设置（关闭延迟）

出厂设置: 5 s

灯的光照时间可按照需要在约最短 5 s 至最长 60 min 的范围内无级调整。

通过该应用程序进行设置：

60分钟 = 最长时间

5秒 = 最短时间

设置感应范围时，建议选择最短时间 5 秒。

通过该时间结束前所探测到的每次运动，重新启动时钟。设置感应范围和进行功能测试时，建议设置最短时间。

提示：

每次关闭灯后，新的移动感应会中断约 1 秒钟。该时间结束后，感应灯仅在感应到移动时亮起。

亮度设置（响应阈值）

出厂设置: > 2000 Lux

灯具所需的响应阈值可在 2 至2000 Lux 之间进行无级调节。

通过该应用程序进行设置：

2000 lux = 日间运行模式 2000 Lux

2 lux = 夜间模式 约 2 Lux

日间设置感应范围时，须将调节器设置至2000 Lux。

程序设置

通过该应用程序进行设置：

Off = 无底灯

10-30 min = 软启动 + 底灯

Night = 软启动 + 底灯整夜亮起

Always = 软启动，在第一次探测到动作之后，底灯一直亮起

参考模式

灯光测量的特殊模式。IHF 传感器和温度调节已被关闭，灯光功率设定到了 100%。该模式激活持续 4 小时。

参考模式的激活：智能遥控应用程序中的 SC 和 C 型号。

7. 长亮功能 ⑤

如果电源线上安装了电源开关，则除简单的开关功能外，还能实现下列功能：

长亮灯模式

1）打开长亮灯：开关关闭并打开2次。灯切换至长亮灯4小时（灯罩d后的蓝色LED亮起）。然后灯将重新自动切换至传感器模式（蓝色LED关闭④）。
2）关闭长亮灯：开关关闭并打开1次。灯关闭或切

换至传感器模式。

当灯具熄灭时：关闭并启动开关 1 次。灯具亮起 5 秒至 60 分钟或是切换到传感器操作。

重要:

应该依次快速操作开关多次 (在 0.2 至 1 秒范围内)。

何为柔光启动？

感应灯具有柔光启动功能。这表明，灯打开时不会直接切换至最大功率，而是在一秒内亮度被逐渐调高至100%。同样，灯关闭时，则是逐渐变暗。

何为底灯？

每晚底灯可以以大约 10% 的灯功率持续亮起。仅当感应范围存在移动时，灯才会切换至最大灯功率（100%）(设置的时间内，参见关闭延迟)。然后灯重新切换至底灯(约 10%)。

可通过智能遥控应用程序在 10% - 50% 的范围内设定底灯。

提示：

调光模式下，本地电网可能导致LED轻微闪烁。这并非产品缺陷，不得据此索赔。

8. 保养和维护

产品免维护。

照明灯脏污时，可使用一块湿布（不含清洁剂）进行清洁。

重要信息：操作设备无法更换。

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

10. 一致性声明

STEINEL Vertrieb GmbH 特此声明，L 825 SC Connect 的无线电设备类型符合指令 2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.steinel.de

11. 制造商担保

作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷。我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔

如需提出产品索赔，则请您将完整的原始购买凭证(必须包含购买日期和产品名称的说明)自费邮寄给您的经销商或直接邮寄给我

们：Rm. 25A Huadu Mansion, No. 828-

PR China。为此，建议您妥善保存购买凭证，

直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。

质保索赔的相关信息请参见我们网站的主页

www.steinel.cn

如果您对质保或产品有任何疑问，敬请垂询：服务热线 [phone]。

5年厂商

厂商质保

12. 技术参数

尺寸（高×宽×深） 95×331×157 mm

材质 灯具外壳：铝

灯罩：塑料

电源连接 220 - 240 V, 50/60 Hz

25 ℃ 温度下的平均额定使用寿命 > 60000 小时 (L70B50)

感应角度 160^ ，底部覆盖

感应有效距离 1 - 5 ~m

亮度设置 2 - 2000 Lux

时间设置 5 s - 60 min

基本亮度 0%, 10% - 50%

长亮灯 可控 (4h)

保护形式 IP 44

防护等级Ⅱ

环境温度 -20^ 至 +40^

蓝牙频率 2.4-2.48 GHz

蓝牙发射功率 5 dBm / 3 mW

频率传感器 5.8 GHz

iHF 感测系统的功率消耗 0.61 W

传感器的发射功率 < 1 mW

SDCM 的颜色一致性 初始值：3

光强分布

感应灯无电压■保险丝已熔断,未接通,断线■短路		■接通、更换保险丝;接通电源开关;通过电压检测器检查电线■检查接口
感应灯无法打开■在日间模式下,亮度设置处于夜间模式■电源开关关闭■保险丝已熔断■感应范围未进行针对性设置		■重新设置■打开■接通、更换保险丝,必要时检查接头■重新调节
感应灯无法关闭	■在感应范围内持续运行	■检查范围,并在必要时重新调整
感应灯未完全关闭	■已选择底灯	■在应用程序上关闭底灯
感应灯意外打开■风吹动感应范围内的树枝和灌木丛■感应到街道上的汽车		■调整范围■调整范围
感应范围内存在更大的金属物体,如汽车或金属墙	■调整范围■例如移动汽车
