HASZNÁLATI ÚTMUTATÓ L 825 SC STEINEL
HU.....83 A szöveges utasításokat tartsa meg!
1. Tudnivaló a dokumentummal kapcsolatban
Kérjük, olvassa el figyelmesen és órizze meg!
- Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad.
- A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.
Jelmagyarázat
Figyelmeztetés veszélyekre!
A dokumentum szöveghelyeire utal.
2. Általános biztonsági útmutatások
Munkavégzés előtt szakítsa meg a készülék tápfeszültségét!
- Szereléskor a csatlakoztatni kívánt vezetékne kfeszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.
- A mozgásérzékelő lámpa bekötésekor hálózati feszültséggel végzett munkáról van szó. Ezért azt szakszerű módon, a saját országában szokásos bekötési előírások betartásával, és a csatlakoztatási feltételek figyelembe vételével kell elvégezni. (pl. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
3. L 825 SC
① fali tartó
② lámpaház
③ távtartó vakolat feletti felszerelésnél
④ lámpaburkolat
⑤ folyamatos világítási funkció
I vakolat alatti felszerelés
II falra szerelt kivitelben
4. Működési elv
Mozgásérzékelős lámpa aktív mozgásérzékelővel. A beépített iHF érzékelő (5,8 GHz-es) nagyfrekvenciás elektromágneses hullámokat bocsát ki, és felfogja azok visszaverődését. A szenzor a lámpa érzékelési tartományában történő legkisebb emberi mozgás esetén is érzékeli a visszhang megváltozá-
sát. A mikroprocesszor azután kiadja a "Világítást bekapcsolni" parancsot. Az érzékelés ajtókon, üvegtáblákon vagy vékony falakon keresztül is lehetséges.

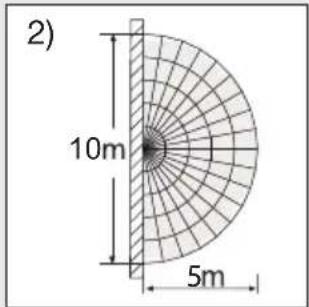

Érzékelési tartományok falra történő felszerelés esetén:
1) Minimális hatótávolság (1 m)
2) Maximális hatótávolság (5 m)
Az iHF érzékelő nagyfrekvenciás sugárzási teljesítménye kb. 1 mW – ez egy mobiltelefon vagy mikrohullámú sütő sugárzásának mindössze 1000-ed része.
Megjegyzés:
A mozgásérzékelő fényforrás automatikus kapcsolására alkalmas. Az időjárási behatások befolyásolhatják az érzékelő működését, erős széllökések, hóesés, eső, jégeső esetén téves kapcsolás történhet.
5. Elektromos csatlakozás
Ha a megadott 5 m-es hatótávolságot szeretné elérni, célszerű kb. 2 m-es szerelési magasságot választani.
A hálózati vezeték csatlakoztatása (ld.az ábrát ⑥)
a = Bluetooth-szal - egyedi csatlakozás
b = Bluetooth-szal hálózatba kapcsolva
A hálózati betápvezeték 3-erű kábelből áll:
L = fázis ( többnyire fekete, barna vagy szürke )
N = nulla vezető ( többnyire kék )
PE = védővezető (zöld/sárga)
Bizonytalanság esetén a kábeleket feszültségjelző segítségével azonosítania kell; majd le kell róluk kapcsolni a feszültséget! A fázist (L) és a nulla vezetéket (N) kösse be a sorozatkapocsba.
Fontos:
A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy az Ön biztosítékdobozában. Ebben az esetben ismét azonosítani kell az egyes
kábeleket, és újból össze kell kötni őket.
Megjegyzés:
A lámpa fényforrását nem lehet cserélni; amennyiben a fényforrást cserélni kell ( pl. ha élettartamának végére ért ), a teljes lámpát le kell cserélni.
6. Funkciók
Miután rászerelte ① házat, és a lámpát hálózatra csatlakoztatta, használatba veheti a mozgásérzékelős lámpát. Amikor a világításkapcsoló segítségével manuálisan használatba veszi a lámpát, az a 1 mp-es bemérési szakasz letelte után kikapcsol, majd a mozgásérzékelős üzemmódba lép.
A világításkapcsoló ismételt működtetése nem szükséges.
A funkciókat a Smart Remote alkalmazáson keresztül lehet beállítani:
Smart Remote App
A lámpa okostelefonra vagy tabletre történő konfigurálásához töltse le a STEINEL Smart Remote App alkalmazást az AppStore-ból. Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége.
QR-kódok
Android
További műveletek csak a Smart Remote App alkalmazással:
– Főfény- / alapfény szint beállítható
– Kibővített hatótávolság beállítás
– Adathálózati csoportba kötés
– Szürkületi beállítás betanítással
Hatótávolság-beállítás (érzékenység)
Gyári beállítás: 5 m
Fokozatmentesen beállítható hatótávolság, 1 és 5 m között.
A beállítás az alkalmazáson keresztül történik a következőre:
max = maximális hatótávolság 5 m
min = minimális hatótávolság 1 m
Az érzékelési tartomány beállításakor ajánlott a legrövidebb 5 mp időt kell beállítani.
A hatótávolság alatt egy kör alakú területet értünk a talajon, amely 2 m-es magasságban történő felszerelés esetén érzékelési tartományként adódik.
Időbeállítás (kikapcsolási késleltetés)
Gyári beállítás: 5 mp
A lámpa kívánt világítási idejét kb. 5 mp és max. 60 perc között fokozatmentesen lehet beállítani.
A beállítás az alkalmazáson keresztül történik a következőre:
60 perc = maximális idő
5 mp = minimális idő
Az érzékelési tartomány beállításakor ajánlott a legrövidebb 5 mp időt beállítani.
Ha az eszköz a beállított idő letelte előtt érzékel mozgást, az időkapcsoló óra újból elindul. Az érzékelési tartomány beállításához és a működés ellenőrzéséhez a legrövidebb idő beállítása ajánlott.
Megjegyzés:
A lámpa kikapcsolása után a mozgásérzékelés kb. 1 mp időtartamra szünetel. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni.
Szürkületi beállítás ( megszólalási küszöb ) ⑦
Gyári beállítás: > 2000 lux
A lámpa kívánt megszólalási küszöbértékét fokozatmentesen lehet állítani kb. 2 lux és 2000 lux között.
A beállítás az alkalmazáson keresztül történik a következőre:
2000 lux = nappali üzem 2000 lux
2 lux=alkony üzemmód kb. 2 lux
Az érzékelési tartomány beállításánál nappali fénynél a szabályzó gombot állítsa 2000 luxra.
Program beállítás
A beállítás az alkalmazáson keresztül történik a következőre:
Off=Nincsalapvilágítás
10-30 perc = Lágy bekapcsolás + Alapvilágítás
Night=Lágybekapcsolás+Alapvilágítás egész éjjel
Always=Lágy bekapcsolás, az alapvilágítás az első mozgásészlelés után mindig aktív
Referencia üzemmód
Speciális üzemmód a fényméréshez. Az IHF-érzékelő és a hőmérséklet-szabályozás ki van kapcsolva, a fényerő 100%-ra van beállítva. Ez az üzemmód 4 órán át aktív.
A referencia üzemmód aktiválása: SC- és C-változat a SmartRemote alkalmazásban.
7. Folyamatos világítási funkció ⑤
Ha a hálózati betápvezetékben hálózati kapcsolót helyez el, az egyszerű ki- és bekapcsolás mellett még a következő műveletek is elvégezhetők:
Folyamatos világítási üzem
1 ) Állandó világítás bekapcsolása:
2 × KI és BE kapcsol. A lámpa 4 órára folyamatos üzembe kapcsol ( a lámpaház mögötti kék LED világít ④). Ezután automatikusan ismét az érzékelős üzemmódba kapcsol ( a kék LED kialszik).
2) Folyamatos világítás kikapcsolása:
1 × KI és BE kapcsol. A lámpa elalszik, ill. érzékelős üzemre kapcsol. Ha a lámpa ki van kapcsolva: Kapcsoló 1 × KI és BE. A lámpa 5 mp és 60 perc közötti időre bekapcsol, ill. érzékelős üzemmódra kapcsol át.
Fontos:
A kapcsolót ( a 0,2–1 mp-es tartományban ) egymásután többször gyorsan kell kapcsolni.
Mi az a lágy bekapcsolás?
A mozgásérzékelős lámpa ún. lágy-bekapcsolási funkcióval rendelkezik. Ez azt jelenti, hogy bekapcsoláskor nem kapcsol azonnal teljes teljesítményre, hanem a fényerősséget egy másodperc alatt lassan növeli 100%-ra. Kikapcsoláskor ugyanígy lassan szabályozza le a fényerőt.
Mi az alapfényerő?
Az alapfényerő kb. 10%-os fényerővel egész éjszaka folyamatosan ég. A lámpa csak az érzékelési területen bekövetkező mozgás esetén kapcsol
maximális (100%-os) fényerőre (a beállított ideig, Id. az kikapcsolási késleltetést). Ezután a lámpa ismét alapfényerőre kapcsol (kb. 10%).
Az alapvilágítás a Smart-Remote-alkalmazással 10% és 50% között állítható be.
Megjegyzés:
Fényerőszabályozás üzemmódban a helyi elektromos hálózattól függően a LED-ek enyhén villoghatnak. Ez nem jelenti a berendezés hibáját, és nem ad okot reklamációra.
8. Karbantartás/ápolás
A termék nem igényel karbantartást.
A lámpa felülete szennyeződés esetén (tisztítószer alkalmazása nélkül) nedves kendővel tisztítható meg.
Fontos: A vezérlömű nem cserélhető.
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.
10. Megfelelőségi nyilatkozat
STEINEL Vertrieb GmbH igazolja, hogy a L 825 SC Connect típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.steinel.de
11. Gyári garancia
Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. termékszavatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan.
Jótállási igények érvényesítése
Amennyiben a termékével kapcsolatban reklamációval kíván élni, kérjük, hogy a terméket hiánytalanul és bérmentesítve küldje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft,
Radvány u. 24, H-1118 Budapest címre, mel- lékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elnevezésének. Ezért a garancia idő végéig ajánla- tos gondosan megőriznie a vásárlási bizonylatát. A visszaküldés során keletkező szállítási költségekért és kockázatokért a STEINEL nem vállal felelősséget.
A jótállás érvényesítéséről a
www.steinel-professional.de/garantie
honlapunkon kap tájékoztatást.
Amennyiben a garancia körébe eső esemény következett be, vagy a termékével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat bennünket a +36/1/3193064 szervizvonal számon.
12. Műszaki adatok
Méretek (Ma × Sz × Mé) 95 × 331 × 157 mm
Anyag Lámpaház: alumínium / Lámpaburkolat: műanyag
Hálózati csatlakozás 220 - 240 V, 50/60 Hz
Teljesítményfelvétel ( P_on ) 9,7 W
Fényerő 707 lm
Hatásfok 73 lm/W
Készenlét hálózat ( P_net ) 0,4 W
Színhőmérséklet 3000 K (melegfehér)
Színvisszaadási index R a = 82
Közepes mérési élettartam >60 000 óra (L70B50) 25°C esetén
Érzékelési szög 160°, alákúszás-védelemmel
Érzékelési hatótávolság 1-5 m
Szürkületi beállítás 2 – 2000 lux
Időbeállítás 5 mp – 60 perc
Alapfényerő 0 %, 10 % - 50 %
Folyamatos világítás (4 órára) bekapcsolható
Védettségi mód IP44
Védettségi osztály II
Környezeti hőmérséklet -20 °C és +40 °C között
Bluetooth frekvencia 2,4-2,48 GHz
Bluetooth adóteljesítmény 5 dBm / 3 mW
Frekvenciaérzékelő 5,8 GHz
iHF érzékelők teljesítményfelvétele 0,61 W
Érzékelő leadási teljesítmény < 1 mW
Színkonzisztencia SDCM Kiindulási érték: 3
Fényerőeloszlás
Ez a termék egy „E” energiahatékonysági besorolású fényforrást tartalmaz
13. Üzemzavarok
Zavar Oka Elhárítása
| A mozgásérzékelős lámpán nincs feszültség | ■ Kioldott a biztosíték, nincs be-kapcsolva, megtört a vezeték■ Rövidzárlat | ■ Kapcsolja be a biztosítékot, cse-rélje ki, kapcsolja be a hálózati kapcsolót, ellenőrizze a vezeté-ket a feszültségellenőrzővel■ Ellenőrizze a csatlakozásokat |
| A mozgásérzékelős lámpa nem kapcsol be | ■ Nappali üzemnél, az alkonykap-csoló éjszakai állásban van■ A hálózati kapcsoló KI van kapcsolva■ Kioldott a biztosíték■ Az érzékelési területet nem az adott cél elérésére állították be | ■ Állítsa be újra■ Bekapcsolás■ Kapcsolja be a biztosítékot, cserélje, esetleg ellenőrizze a csatlakozásokat■ Állítsa be újra |
| A mozgásérzékelős lámpa nem kapcsol ki | ■ Folyamatos mozgás az érzékelé-si területen | ■ A terület ellenőrzése és esetle-ges újra beszabályzása |
| A mozgásérzékelős lámpa nem kapcsol ki teljesen | ■ Alapfényerő kiválasztva | ■ Az alapvilágítáts az alkalmazásban kapcsolja ki |
| A mozgásérzékelős lámpa kérés nélkül bekapcsol | ■ A szél mozgatja az érzékelési területen található fákat és bokrokat■ Az utcán elhaladó autók érzé-kelése | ■ Módosítsa az érzékelési területet■ Módosítsa az érzékelési területet |
| Nagyobb fémtárgyak, mint pl. autók vagy fémfalak vannak az érzékelési tartományban. | ■ Módosítsa az érzékelési területet | ■ pl. parkoljon máshová az autóval |
