NAVODILA ZA UPORABO L 825 SC STEINEL

Sl.....113 Upoštevajte besedilo!

• Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
• Spremembe zaradi tehničnega napredka so pridržane.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila v dokumentu.

2. Splošna varnostna navodila

Pred izvajanjem katerih koli del na napravi prekinite dovod električne napetosti!

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem električne napetosti, če res ni več napetosti.
• Pri namestitvi senzorske svetilke gre za delo z omrežno napetostjo. Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za namestitev in pogojih za priključitev. (npr.
  DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 825 SC

① Zidno držalo

② Ohišje svetilke

③ Distančnik nadometna montaža

④ Okrov svetilke

⑤ Stalna osvetlitev

Podometna montaža

Senzorska svetilka z aktivnim javljalnikom gibanja. Integrirani iHF senzor oddaja visokofrekvenčne elektromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob najmanjšem premiku oseb v območju zaznavanja svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz za „vklop luči“. Zaznavanje je možno tudi skozi vrata, steklo ali tanke zidove.

Območje dosega pri montaži na steno:

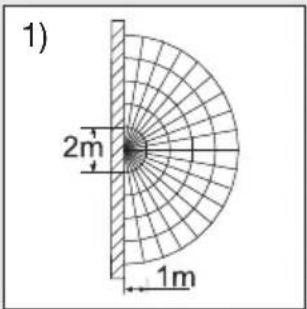

1) Najmanjši doseg (1 m)
2) Največji doseg (5 m)

1) 2m 1m

2) 10m 5m

Napotek:

Oddajna moč iHF senzorja znaša pribl. 1 mW – kar je tisočkrat manj od oddajne moči mobilnega telefona ali mikrovalovne pečice.

Napotek:

Senzor je primeren za avtomatsko vklapljanje luči. Vremenski pogoji lahko vplivajo na delovanje senzorja. Ob močnih sunkih vetra, snegu, dežju, toči lahko pride do nezaželenih vklopov, ker naprava ne loči med nenadnimi nihanji temperature ter viri toplote.

Električna napeljava je sestavljena iz 3-žilnega kabla:

L = fazni vodnik ( običajno črn, rjav ali siv )

PE = varnostni vodnik (zelen/rumen)

V primeru dvoma kable identificirajte z indikatorjem napetosti; nato spet izklopite tok. Fazo (L) in nev-tralni vodnik (N) priključite na lestenčno spojko.

Pomembno:

Zamenjava priključkov lahko povzroči kratki stik v napravi ali v vaši električni omarici. V tem primeru morajo vsi kabli biti znova identificirani in na novo montirani.

Napotek:

Na omrežni kabel lahko inštalirate omrežno stikalo za vklop in izklop.

6. Funkcije

Po montaži ohišja in priključku na omrežje lahko začnete senzorsko svetilko uporabljati ①. Pri ročnem vklopu svetilke s stikalom za luč se vklopi po 10-sekundni fazi umerjanja in je nato pripravljena za delovanje s senzorjem.

Ponoven vklop prek sobnega stikala ni potreben.

Naslednje funkcije so nastavljive prek aplikacije Smart Remote

Aplikacija Smart Remote

Za konfiguracijo svetilke s pametnim telefonom je treba iz trgovine AppStore sneti aplikacijo STEINEL Smart Remote. Potreben je pametni telefon ali tablični računalnik s povezavo Bluetooth.

Kode QR
Android

– nastavljiva raven glavne/osnovne luči
– razširjena nastavitev dosega
– skupinska povezava v omrežje
– nastavitev zatemnitve z učenjem

Nastavitev dosega (občutljivost)

Tovarniška nastavitev: 5 m

Brezstopenjsko nastavljiv doseg od 1 m do 5 m.

Funkcije so nastavljive prek aplikacije na:

maks = največji doseg 5 m

min = najmanjši doseg 1 m

Pri nastavljanju območja zaznavanja priporočamo

izbiro najkrajšega časa (5 sekund).

Z izrazom doseg je mišljen krožni premer na tleh, ki nastane pri montaži na višini 2 m in označuje območje zaznavanja.

Nastavitev časa ( zamik ugasnitve )

Tovarniška nastavitev: 5 s

Želeni čas svetenja luči lahko brezstopenjsko nastavite od približno 5 sek. do maks. 60 min.

Funkcije so nastavljive prek aplikacije na:

60 min = najdaljši čas

5 sek = najkrajši čas

Pri nastavljanju območja zaznavanja je priporočeno izbrati najkrajši čas (5 sekund).

Z vsakim zaznanim gibanjem pred iztekom nastavljenega časa se ura ponastavi na začetek. Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev časa.

Napotek:

Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za pribl. 1 sekundo prekinjeno. Šele potem ko je ta čas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti.

Nastavitev jakosti svetlobe ( prag odziva )

Tovarniška nastavitev: > 2.000 luksov

Želeno mejo vklopa senzorja svetilke lahko brezstopenjsko nastavite od približno 2 luksa do 2.000 luksov.

Funkcije so nastavljive prek aplikacije na:

2.000 luksov = delovanje ob dnevni svetlobi pribl. 2.000 luksov

2 luksa=zatemnitveno delovanje pribl. 2 luksa

Za nastavitev območja zaznavanja pri dnevni svetlobi morate gumb za reguliranje nastaviti na 2.000 luksov.

Nastavitev programov

Funkcije so nastavljive prek aplikacije na:

Off / Izklop=niosnovneosvetlitve

10-30 min = mehek vklop + osnovna osve- tlitev

Night / Noč = mehekvklop+osnovnaosve- tlitve vso noč

Always / Vedno=mehekvklop, osnovna osvetli-tev je po prvem zaznanem gibu vedno aktivna

Referenčni način

Posebni način za merjenje svetlobe. IHF-senzor in nadzor temperature sta izključena, svetlobna moč je nastavljena na 100 %. Ta način je aktiven 4 ure. Aktiviranje referenčnega načina: različici SC in C v aplikaciji SmartRemote.

7. Trajna osvetlitev ⑤

V primeru namestitve stikala v omrežno napeljavo so ob funkcijah vklopa in izklopa možne sledeče funkcije:

Stalna osvetlitev

1) Vklop konstantne osvetlitve:

Stikalo 2 × izkl. in vkl. Luč bo za 4 ure vklopljena na stalno osvetljavo ( za pokrovom svetilke ④ sveti modra LED dioda ). Po tem se avtomatično spet preklopi v delovanje senzorja ( modra LED-dioda ugasne).

2) Izklapljanje stalne osvetlitve:

Stikalo 1 × izkl. in vkl. Svetilka ugasne oziroma preklopi v senzorsko delovanje. Ko svetilka ne sveti: 1 × IZKLOPI in VKLOPI. Svetilka sveti od 5 sekund do 60 minut ali preklopi na delovanje senzorja.

Pomembno:

Večkratni pritisk stikala naj si sledi v kratkem času (0,2-1 sek.).

Kaj je mehek vklop luči?

Svetilka s senzorjem ima funkcijo mehkega vklopa luči. To, pomeni, da ob vklopu luč ne deluje ob maksimalni moči, temveč se svetlost v roku ene sekunde počasi poveča do 100 %. Prav tako svetilka ob izklopu počasi izgublja svetilno moč.

Kaj je osnovna osvetlitev?

Osnovna svetloba omogoča nočno trajno osvetlitev s pribl. 10 % močjo luči. Šele v primeru premikanja v območju zaznavanja se luč ( za nastavljen čas, gl. Zakasnitev izklopa ) preklopi na maksimalno zmogljivost ( 100 % ) svetenja. Nato preklopi svetilka nazaj na osnovno osvetlitev ( pribl. 10 % ). Osnovno osvetlitev lahko nastavite med 10 % in 50 % prek pametne oddaljene aplikacije.

Napotek:

V načinu zatemnitve se lahko pojavi rahlo migljanje LED-luči, kar je odvisno od lokalnega omrežja. To ni pogojeno z izdelkom in ni razlog za reklamacijo.

8. Vzdrževanje in nega

Izdelka ni treba vzdrževati.

Če je svetilka umazana, jo očistite z vlažno krpo (brez čistil).

Pomembno: Krmilna naprava ni zamenljiva.

230V LED

9. Odstranjevanje

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno predelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

STEINEL Vertrieb GmbH potrjuje, da je tip radijske opreme L 825 SC Connect skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

11. Garancija proizvajalca

Kot kupcu so vam na voljo zakonske garancijske pravice v skladu s 437. členom in naslednjimi Civilnega zakonika ( BGB, Bürgerliches Gesetzbuch ) ( naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške ). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin.

Uveljavljanje

Če želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: VELEPRODAJA EP D.O.O., SREDNJE BITNJE 70, 4209 ŽABNICA. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

( Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani www.veleprodaja-ep.si /www.steinel.de

Če imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa 040 856-555 / 059 365-750 (-751 / -752).

12. Tehnični podatki

Mere (D × Š × V) 95 × 331 × 157 mm

Material Ohišje svetilke: aluminij

Okrov svetilke: umetna masa

Omrežni priključek 220 - 240 V, 50/60 Hz

Srednja izmerjena življenjska doba > 60.000 ur (L70B50) pri 25 °C

Kot zaznavanja 160° z zaznavanjem pod senzorjem

Doseg zaznavanja 1 – 5 m

Nastavitev zatemnitve 2–2.000 luksov

Nastavitev časa 5 s – 60 min

Osnovna osvetlitev 0 %, 10 % - 50 %

Trajna osvetlitev Vklopljivo (4 h)

Vrsta zaščite IP44

Razred zaščite II

Temperatura okolice -20 °C do +40 °C

Frekvenca Bluetooth 2,4-2,48 GHz

Oddajna moč Bluetooth 5 dBm / 3 mW

Frekvenca senzor 5,8 GHz

Poraba energije senzorike iHF 0,61 W

Oddajna moč senzor < 1 mW

Barvna konsistenca SDCM Začetna vrednost: 3

Razdelitev jakostni svetlobe

Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti "E"

13. Motnje delovanja

Motnja Vzrok Pomoč

Senzorska svetilka nima napetosti	■ Varovalka se je sprožila,ni vklopljena,povezava je prekinjena■ Kratki stik	■ Vklopite, zamenjajte varovalko,vklopite omrežno stikalo;preverite vod z indikatorjemnapetosti■ Preverite priključke
Senzorska svetilka se ne vklopi	■ Pri dnevni nastavitvi, nastavitevzatemnitve se nahaja na nočnemdelovanju■ Omrežno stikalo je izklopljeno■ Varovalka se je sprožila■ Območje zaznavanja ninatančno nastavljeno	■ Na novo nastavite■ Vklapljanje■ Vklopite, zamenjajte varovalko,po potrebi preverite priključek■ Ponovno nastavite
Senzorska svetilka se ne izklopi	■ Stalno premikanje na področjuzajemanja,	■ Preverite območje zaznavanja inga po potrebi ponovno nastavite
Senzorska svetilka se ne izklopipopolnoma	■ Izbrana osnovna osvetlitev	■ Izklopite osnovno luč v aplikaciji
Senzorska svetilka senezaželeno vklopi	■ Veter premika drevesa ingrmovje na območju zaznavanja■ Senzor zaznava avtomobile nacesti	■ Spremenite območje■ Spremenite območje
Večji kovinski predmeti kotso avti ali kovinske stene so vobmočju zaznavanja	■ Spremenite območje	■ Npr. premestite avtomobil
