NAUDOJIMO INSTRUKCIJA L 825 SC STEINEL

LT..... 131 Atsižvelgti j rašytines instrukcijas!

1. Apie ši dokumentą

Prašom jdėmiai perskaityti ir išsaugoti.

• Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
• Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srove ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis installacijos normomis ir jungimo taisyklėmis ( pvz. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000).

3. L 825 SC

① Sieninis laikiklis
② Šviestuvo korpusas
③ Distancinis laikiklis virštinkiniam montavimui
④ Šviestuvo gaubtas
⑤ Nuolatinio švietimo funkcija
Potinkinis montavimas
Virštinkinis montavimas

4. Principas

Sensorinis šviestuvas su aktyviu judesio sensoriumi. Integruotas iHF sensorius siunčia elektromagnetines bangas (5,8 GHz) ir priima ju aidą. Esant žmonių sukeltam judesiui jautrumo zonoje, sensorius pastebi aido pasikeitimą. Tada mikroprocesorius duoda komandą „jungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas.

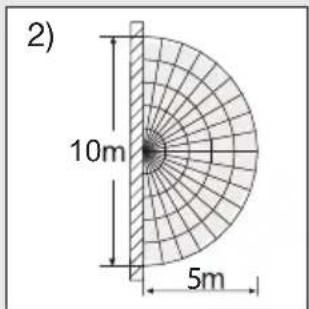

Veikimo zona, kai žibintas montuojamas ant sienos:

1 ) minimalus veikimo nuotolis ( 1 m )
2 ) maksimalus veikimo nuotolis ( 5 m )

1) 2m 1m

2) 10m 5m

Pastaba

iHF sensoriaus aukšto dažnio galia atitinka maždaug 1 mW, tai sudaro tik 1000-ają dalj mobiliojo telefono arba mikrobangų krosnelės spinduliavimo galios.

Pastaba

Sensorius skirtas automatiškai jungti šviesą. Oro sąlygos gali veikti judesio detektoriaus darbą: esant stipriems vėjo gūsiams, sningant, lyjant, krušos metu prietaisas gali jsijungti nepageidaujamu metu.

5. Elektros jungtis

Siekiant užtikrinti 5 m sensoriaus veikimo zoną, pastarajj reikėty montuoti apie 2 m aukštyje.

Tinklo jvado prijungimas (pav. ⑥)

a = su „Bluetooth“ – vienkartinis prisijungimas
b = su „Bluetooth“ - sujungus tinkle

Ivada sudaro triju laidu kabelis:

L = fazė ( dažniausiai juodas arba rudas laidas )

N = nulinis laidas ( dažniausiai mėlynas )

PE = apsauginis laidas (žalias / geltonas)

Jei kyla abejonių, laidus patikrinkite įtampos indikatoriumi; po to atjunkite srove. Fazė ( L ) ir nulinis laidas ( N ) jungiami prie šviestuvo gnybtų.

Svarbu!

Neteisingai sujungti laidai sukelia trumpajj jungimą prietaise arba paskirstymo dėžutėje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo.

Pastaba

Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti ( pvz., pasibaigus tarnavimo laikui ), reikia keisti visą šviestuvą.

LED LED

Tinklo įvade galima įrengti jungimo ir išjungimo jungiklius.

6. Funkcijos

Pritvirtinus korpusa ir prijungus elektros kabelius ①, šviestuvą galima jungti. Jungus prožektorių šviesos jungikliu rankiniu būdu šviestuvas po 1 sekundės išsijungia matavimams ir po to jį galima naudoti sensoriniu režimu.

Dar kartą spausti jungiklio nebūtina.

Funkcijos reguliuojamos naudojant programėlę „Smart Remote“.

Išmanioji nuotolinio valdymo programėlė „Smart Remote App“

Norint konfigūruoti šviestuvą išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniają nuotolinio valdymo programėlę „Smart Remote App“. Tam reikalingas išmanusis telefonas arba planšetė, kurioje įdiegtas „Bluetooth“.

QR kodai
Android

Papildomos funkcijos, galimos tik naudojant išmaniają nuotolinio valdymo programėlę „Smart Remote App“:

– reguliuojamas pagrindinio / bazinio apšvietimo lygis
– išplėstinis jautrumo zonos ilgio nustatymas
- grupès sujungimas
– prieblandos nustatymas naudojantis įsisavinimo režimu

Veikimo nuotolio reguliavimas ( jautrumas )

Gamyklos nustatymas: 5 m

Tolygiai reguliuojamas jautrumo zonos ilgis nuo 1 iki 5 m.

Nustatymas atliekamas per programėlę:

maks = maksimalus jautrumo zonos ilgis 5 m min = minimalus jautrumo zonos ilgis 1 m

Nustatant jautrumo zoną rekomenduojama rinktis trumpiausią laiką – 5 sek.

Veikimo nuotolis – tai maždaug rato formos zona, kurioje judesį fiksuoja jutiklis, jei jis sumontuojamas 2 m aukštyje.

Švietimo trukmės nustatymas (išjungimo vėlinimas)

Gamyklos nustatymas: 5 s

Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5 s iki maks. 60 min.

Nustatymas atliekamas per programėlę:

60 min. = maksimalus laikas

5 sek. = minimalus laikas

Nustatant jautrumo zoną rekomenduojama rinktis trumpiausią laiką – 5 sek.

Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo. Norint nustatyti jautrumo zoną ir patikrinti funkcijas rekomenduoja-ma pasirinkti trumpiausią laiką.

Pastaba

Kaskart šviestuvui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl jjungs šviesą.

Šviesos stiprio nustatymas

(jutiklio suveikimo slenkstis)

Gamyklos nustatymas: > 2.000 liuksų

Pageidaujamas šviestuvo suveikimo slenkstis nusta-tomas neribotai nuo maždaug 2 iki 2.000 liuksų.

Nustatymas atliekamas per programėlę:

2000 liuksų = dienos šviesos režimas maždaug 2000 liuksų.

2 liuksai =prieblandos režimas maždaug 2 liuksai.

Norėdami nustatyti jautrumo zoną dienos metu nustatymo reguliatorių nustatykite ties 2000 liuksų pozicija.

Programų nustatymas

Nustatymas atliekamas per programėlę:

Off = bazinio apšvietimo néra

10–30 min. = lėtas įsijungimas + bazinis apšvietimas

Night = sulėtintas įsijungimas / „budintis“ režimas visą naktį

Always = lėtas įsijungimas, bazinis apšvietimas visada aktyvus po pirmojo užfiksuoto judesio

Etaloninis režimas

Specialus šviesos matavimo režimas. IHF sensorius ir temperatūros valdymo funkcija išjungiami, apšvietimo galia nustatoma ties 100 %. Šis režimas veikia 4 val.

Etaloninio režimo jungimas: SC ir C versijos programėlės „SmartRemote“.

7. Pastovaus švietimo funkcija ⑤

Jei įvade įmontuotas tinklo jungiklis, be paprastų jungimo ir išjungimo funkcijų galimos ir nurodytosios toliau.

Pastovaus švietimo režimas

1 ) Pastovaus švietimo jjungimas:

jungiklj 2 × IŠJUNGTI ir IJUNGTI. Šviestuvas 4 valandoms jungiamas veikti nuolatinio švietimo funkcija ( už šviestuvo dangtelio šviečia mėlynas šviesos diodas ④). Po to jis automatiškai persijungia i sensorinį režimą ( mėlynas šviesos diodas išsijungia).

2) Pastovaus švietimo išjungimas:

jungiklj 1 × IŠJUNGTI ir IJUNGTI. Šviestuvas išsi-jungia arba persijungia į sensorinį darbo režimą. Kai šviestuvas išjungtas: jungiklis 1 × IŠJ. ir IJ. Šviestuvas įsijungia arba jjungia sensorinį režimą nuo 5 sek. iki 60 min.

Svarbu!

Greiti jungiklio paspaudimai turėtų būti atliekami vienas po kito kuo greičiau (0,2–1 s diapazone).

Kas yra sulėtintas šviesos įsijungimas?

Sensoriniame šviestuve jdiegta sulėtinto šviesos jsijungimo funkcija. Tai reiškia, kad jjungus šviesa iš karto nejsijungs maksimalia galia, bet palaipsniui per sekundę pasieks 100 % ryškumą. Taip pat ir išsijungimo metu šviesos ryškumas lėtai mažėja.

Kas yra „budintis“ režimas?

„Budintis“ režimas – tai pastovus naktinis apšvietimas 10 % galingumu. Tik užfiksavus judesius sensoriaus jautrumo zonoje, šviesa jsižiebs (nusta-

tytam laikui, žr. skyrių „lšjungimo vėlinimas“ ) visu galingumu ( 100 % ). Po to šviestuvas vėl persijungs i „budintį“ režimą ( maždaug 10 % ).

Bazinį apšvietimą galima reguliuoti nuo 10 iki 50 % naudojant išmaniają nuotolinio valdymo programėlę „Smart-Remote-App“.

Pastaba

Veikiant reguliavimo režimu, priklausomai nuo vietinių elektros tinklų, gali atsirasti lengvas šviesos diodu (LED) mirksėjimas. Tai ne brokas ir ne pre-tekstas reklamacijai.

8. Techninė priežiūra / kita priežiūra

Gaminiui techninė priežiūra nereikalinga.

Užsiteršusj šviestuvą galima valyti drėgnu skudurėliu (be valiklio).

Svarbu: valdymo prietaisas nekeičiamas.

230V LED

9. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

10. Atitikties deklaracija

Aš, STEINEL Vertrieb GmbH, patvirtinu, kad radijo jrenginių tipas L 825 SC Connect atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de

11. Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5 metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų.

Galiojimas

Jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS ( Neries krantinė 32, Kaunas ) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grążinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje [e-mail].

Garantinio jvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiaja linija 8-37-408030.

12. Techniniai duomenys

Matmenys (I × P × A) 95 × 331 × 157 mm

Medžiaga Šviestuvo korpusas: aliuminis

Šviestuvo dangtelis: plastikas

Prijungimas prie elektros tinklo 220–240 V, 50/60 Hz

Spalvinė temperatūra 3000 K (šilta balta)

Spalvos atkūrimo indeksas R a = 82

Vidutinė vardinė naudojimo trukmė >60 000 valandų (L70B50, esant 25 °C temperatūrai)

Apimties kampas 160° su i judesi prie žemės reaguojančia apsauga

Jautrumo zona 1–5 m

Prieblandos lygio nustatymas 2–2000 liuksų

Švietimo trukmės nustatymas 5 s – 60 min.

Budintis režimas 0 %, 10–50 %

Pastovaus švietimo funkcija ljungimas (4 val.)

Saugos klasè IP44

Apsaugos klasé II

Aplinkos temperatūra Nuo -20 iki +40 °C

„Bluetooth“ dažnis 2,4–2,48 GHz

„Bluetooth“ siuntimo galia 5 dBm / 3 mW

Dažnio jutiklis 5,8 GHz

iHF sensoriaus galios suvartojimas 0,61 W

Siuntimo galios jutiklis < 1 mW

Spalvų nuoseklumas SDCM Pradinė reikšmė: 3

Šviesos intensyvumo pasiskirstymas

Šiame gaminyje yra „E“ energinio veiksmingumo klasės šviesos šaltinis.

13. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Sensoriniame šviestuve nėra elektros srovės	■ Suveikė saugiklis, nejjungta, nutrauktas laidas ■ Trumpasis jungimas	■ Jjunkite saugiklj, pakeiskite, junkite tinklo jungiklj; patikrinkite laidą įtampos tikrintuvu ■ Patikrinkite jungtis
Sensorinis šviestuvas nejsijungia	■ Dienos metu nustatytas nakties režimas ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis ■ Fiksavimo diapazonas nustatytas netiksliai	■ Nustatykite iš naujo ■ Jjunkite ■ Jjunkite, pakeiskite saugiklj; jeigu reikia, patikrinkite jungtį ■ Sureguliuokite iš naujo
Sensorinis šviestuvas neišsijungia	■ Jautrumo zonoje fiksuojamas nuolatinis judesys	■ Patikrinkite jautrumo zoną ir, jei reikia, nustatykite ją iš naujo
Sensorinis žibintas iki galo neišsijungia	■ Pasirinktas „budintis“ režimas	■ Bazinio apšvietimo išjungimas programėlėje
Sensorinis žibintas įsijungia nepageidaujamu metu	■ Jautrumo zonoje vėjas linguoja medžius ir krūmus ■ Užfiksuojami gatve važiuojantys automobiliai	■ Nustatykite jautrumo zoną iš naujo ■ Nustatykite jautrumo zoną iš naujo
Jautrumo zonoje yra didesnių metalinių objektų, pvz., automobilių arba metalo sienų	■ Nustatykite jautrumo zoną iš naujo	■ Pvz., perstatykite automobilį į kitą vietą
