KÄYTTÖOHJE L 825 SC STEINEL

Lue huolellisesti ja säilytä tulevaa tarvetta varten!

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
• Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!

• Asennus on tehtävä jännitteettömänä. Katkaise siksi ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.

- Tunnistinvalaisin liitetään verkkojännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.

3. L 825 SC

① Seinäkiinnike
② Valaisinrunko
③ Korotusholkki
④ Valaisimen kupu
⑤ Jatkuvan valon kytkentä
I Uppoasennus II Pinta-asennus

4. Toimintaperiaate

Tunnistinvalaisin sisältää aktiivisen liiketunnistimen. Sisäänrakennettu iHF-tunnistin lähettää suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun valaisimen reagointialueella liikkuu ihmisiä. Mikroprosessori laukaisee tällöin "Kytke valo" -käskyn. Tunnistus on mahdollista ovien, lasiruutujen tai kevytrakenneseinien lävitse.

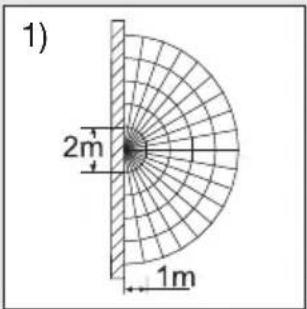

Toiminta-alueet seinäasennuksessa:

1) Pienin mahdollinen toimintaetäisyys (1 m)
2) Suurin mahdollinen toimintaetäisyys (5 m)

1) 2m 1m

2) 10m 5m

Huomautus:

Suurtaajuustunnistimen lähetysteho on noin 1 mW – tämä on vain tuhannesosa kannettavan puhelimen tai mikroaaltouunin lähetystehosta.

Huomautus:

Tunnistin soveltuu valon automaattiseen kytkentään. Sääolosuhteet voivat vaikuttaa tunnistimen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesi- ja raesateet saattavat aiheuttaa virhetoimintoja, koska tunnistin ei erota säässä tapahtuvia äkillisiä lämpötilan vaihteluita lämmönlähteistä.

5. Sähköliitäntä

Tunnistin on asennettava noin 5 metrin korkeuteen, jotta ilmoitettu 2 metrin toimintaetäisyys saavutetaan.

Verkkojohdon liitäntä (ks. kuva ⑥)

a = Bluetoothilla - yksittäinen liitäntä
b = Bluetoothilla - verkotettu

Verkkojohtona käytetään 3-johtimista kaapelia:

L = vaihe ( useimmiten musta, ruskea tai harmaa )

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihreä/keltainen)

Epäselvissä tapauksissa johtimet on tunnistettava jännitteenkoettimella; katkaise sen jälkeen jälleen virta. Vaihe (L) ja nollajohdin (N) liitetään kytkentäliittimeen.

Tärkeää:

Liitäntöjen vaihtuminen keskenään johtaa oiko- sulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja yhdistettävä uudelleen.

Huomautus:

Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihdettava uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

LED LED

Verkkojohtoon voidaan asentaa verkkokytkin virran kytkemiseksi ja katkaisemiseksi.

6. Toiminta

Tunnistinvalaisin voidaan ottaa käyttöön, kun kotelo ① on asennettu ja laite on kytketty sähköverk- koon. Kun valaisin otetaan käyttöön manuaalisesti valokatkaisinta painamalla, se kytkeytyy pois päältä mittausvaihetta varten noin 1 sekunnin kuluttua ja on sen jälkeen valmis toimimaan tunnistinkäytössä. Valokatkaisinta ei tarvitse painaa uudelleen.

Toiminnot voidaan säätää Smart Remote -sovel- luksen avulla.

Smart Remote App -sovellus

STEINEL Smart Remote -sovellus on ladattava AppStore-myymälästä älypuhelimen tai tablettitietokoneen avulla tehtävää valaisimen konfigurointia varten. Tarvitset Bluetooth-kelpoisen älypuhelimen tai tabletin.

QR-koodit
Android

Lisätoimintoja vain Smart Remote

App -sovelluksen avulla:

– Päävalaistuksen/perusvalaistuksen tehokkuuden asetusmahdollisuus
– Laajennettu toimintaetäisyyden rajaus
- Kytkeminen ryhmään
– Hämäryystason asetus Teach-In-toiminnon avulla

Toimintaetäisyyden rajaus (herkkyys)

Tehdasasetus: 5 m

Portaattomasti säädettävä toimintaetäisyys 1 m - 5 m.

Toimintojen säätö tapahtuu Smart Remote -sovel- luksen avulla:

max = suurin mahdollinen toimintaetäisyys 5 m min = pienin mahdollinen toimintaetäisyys 1 m

Toiminta-aluetta säädettäessä suosittelemme valitsemaan lyhimmän ajan (5 s).

Toimintaetäisyydellä tarkoitetaan lattialle muodos- tuvan alueen halkaisijaa, kun valaisin asennetaan n. 2 m:n korkeudelle.

Kytkentäajan asetus

Tehdasasetus: 5 s

Valaisimen kytkentäaika voidaan asettaa portaattomasti n. 5 sekunnin ja enintään 60 minuutin välille.

Toimintojen säätö tapahtuu sovelluksen avulla:

60 min = suurin mahdollinen aika

5 sec = pienin mahdollinen aika

Toiminta-aluetta säädettäessä suosittelemme valitsemaan lyhimmän ajan (5 s).

Jokainen tämän ajan kuluessa havaittu liike käynnistää kytkentäajan uudelleen. Toiminta-alueen asetuksen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.

Huomautus:

Valaisimen sammuttua kestää aina noin

1 sekunnin ajan, kunnes tunnistin reagoi liikkeeseen toiminta-alueella. Valo syttyy liikkeen yhteydessä uudelleen vasta tämän ajan kuluttua.

Hämäryystason asetus (kytkeytymiskynnys)

Tehtaalla suoritettu asetus: > 2000 luksia

Valaisimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2–2000 luksin välille.

Asetus tapahtuu sovelluksessa:

2.000 lux = päiväkäyttö, 2 000 luksia

2 lux=hämäräkäyttö

n. 2 luksia

Kun toiminta-alue asetetaan valoisassa, säädin on asetettava asentoon 2000 lux.

Ohjelma-asetus

Toimintojen säätö tapahtuu Smart Remote -sovel- luksen avulla:

Off=eiperusvalaistusta

10-30 min = pehmeä kytkeytyminen + perusvalais- tus

Night=pehmeäkytkeytyminen+perusvalais- tus koko pimeän ajan

Always=pehmeä kytkeytyminen, perusvalaistus on toiminnassa ensimmäisen havaitun liikkeen jälkeen koko ajan

Viitetoiminto

Erityinen toiminto valonmittaukseen. IHF-tunnistin ja lämpötilan säätely ovat pois toiminnasta, valotehon asetus on 100 %. Tämä toiminto on toiminnassa 4 h.Viitetoiminnon aktivointi: SC- ja C-malli Smart-Remote-sovelluksessa.

7. Jatkuva valaistus ⑤

Jos verkkojohtoon asennetaan kytkin, seuraavat toiminnot ovat mahdollisia valon kytkennän ja sammuttamisen lisäksi:

Jatkuvan valaistuksen kytkentä

1) Jatkuvan valaistuksen kytkeminen päälle: Kytkin 2 × POIS PÄÄLTÄ ja PÄÄLLE. Valaisimen valo asetetaan palamaan 4 tunnin ajaksi (sininen LED palaa valaisimen kuvun ④ takana). Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön (sininen LED sammuu).

2) Jatkuvan valaistuksen sammuttaminen: Kytkin 1 × POIS PÄÄLTÄ ja PÄÄLLE. Valaisin kytkeytyy pois päältä / siirtyy tunnistinkäyttöön. Kun valaisin on pois päältä: kytkin 1 × POIS PÄÄLTÄ ja PÄÄLLE. Valaisin kytkeytyy päälle 5 sekunniksi - 60 minuutiksi / siirtyy tunnistinkäyttöön.

Tärkeää:

Kun kytkintä painetaan useamman kerran, tulisi painallusten seurata toisiaan nopeasti (0,2–1 sekunnin välein).

Mitä valon pehmeä kytkeytyminen tarkoittaa?

Tunnistinvalaisin on varustettu valon pehmeän kytkeytymisen toiminnolla. Tämä tarkoittaa, että valo ei kytkeydy heti maksimiteholla, vaan kirkkaus säädetään yhden sekunnin sisällä hitaasti 100 %:n tehoon. Valo myös sammuu hitaasti.

Mitä perusvalaistus tarkoittaa?

Perusvalaistus mahdollistaa jatkuvan valaistuksen pimeään aikaan noin 10 %:n valoteholla. Vasta toiminta-alueella tapahtuva liike kytkee valon ( säädetyksi ajaksi, ks. kytkentäviive ) suurimmalle valoteholle ( 100 % ). Sen jälkeen valaisin kytkee takaisin perusvalaistukseen ( n. 10 % ). Perusvalaistus voidaan säätää Smart-Remote-sovelluksella välillä 10 % - 50 %.

Huomautus:

Himmennystoiminnossa LED-valoissa saattaa esiintyä hieman välkyntää paikallisesta sähköverkosta riippuen. Kyseessä ei ole vika eikä se anna syytä reklamaatioon.

8. Huolto/hoito

Tuote on huoltovapaa.

Likaantunut valaisin voidaan puhdistaa kostealla liinalla (älä käytä puhdistusaineita).

Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.

LED 230V

9. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyt-tökelvottomat sähkölaitteet on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

10. Vaatimustenmukaisuusvakuutus

STEINEL Vertrieb GmbH vakuuttaa, että radiolaite-typpi L 825 SC Connect on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: www.stinel.de

11. Valmistajan takuu

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asian-mukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien

elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen ( sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä ) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä.

Tietoja vaatimuksen esittämisestä takuutapaukses- sa löytyy kotisivuiltamme

www.steinel-professional.de/garantie

5 VUODEN VALMISTAJAN TAKUU

1. Tekniset tiedot

Mitat (K × L × S) 95 × 331 × 157 mm
Materiaali Valaisinrunko: alumiiniValaisimen kupu: muovi
Verkkoliitäntä 220 - 240 V, 50/60 Hz
Ottoteho ( P_on )	9,7 W
Valaisuteho	707 lm
Hyötysuhde	73 lm/W
Standby verkko ( P_net )	0,4 W
Värilämpötila 3000 K (lämmin valkoinen)
Värintoistoindeksi R	a = 82
Keskimääräinen mitoituselinikä (L70B50) 25 °C:ssa	>60 000 tuntia
Toimintakulma 160°, alitussuoja
Tunnistusetäisyys 1–5 m
Hämäryystason asetus 2–2000 luksia
Kytkentäajan asetus 5 s - 60 min
Peruskirkkaus 0 %, 10 % - 50 %
Jatkuvasti palava valo kytkettävissä (4 h)
Kotelointiluokka	IP 44
Suojausluokka II
Ympäristölämpötila	-20 °C ... +40 °C
Bluetooth-taajuus	2,4–2,48 GHz
Bluetooth-lähetysteho	5 dBm / 3 mW
Anturin taajuus	5,8 GHz
Ottoteho, iHF-tunnistin	0,61 W
Tunnistimen lähetysteho	< 1 mW
Värin konsistenssi SDCM	Alkuarvo: 3
Valovoimakkuuden jakautuminen

Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on "E"
