BEDIENUNGSANLEITUNG L 825 SC STEINEL

DE ...... 6 Textteil beachten!

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

• Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. ( z.B. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )

3. L 825 SC

① Wandhalter
② Leuchtengehäuse
③ Abstandhalter Aufputzmontage
④ Leuchtenabdeckung
⑤ Dauerlichtfunktion
Interputzmontage
II Aufputzmontage

4. Das Prinzip

Sensorleuchte mit einem aktiven Bewegungsmelder. Der integrierte iHF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei Bewegung von Personen im Erfassungsbereich der Leuchte, wird die Echoveränderung vom Sensor wahrgenommen.

Ein Microprozessor löst dann den Schaltbefehl „Licht einschalten“ aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich.

Erfassungsbereiche bei Wandmontage:

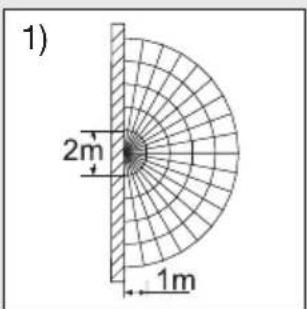

1) Minimale Reichweite (1 m)

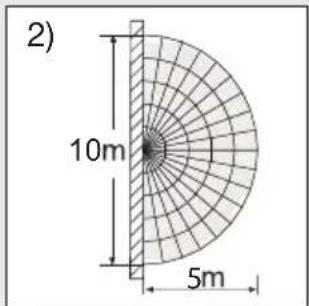

2) Maximale Reichweite (5 m)

1) 2m 1m

2) 10m 5m

Hinweis:

Die Hochfrequenzleistung des iHF-Sensors beträgt ca. 1 mW – das ist nur ein 1000stel der Sendeleistung eines Handys oder einer Microwelle.

Hinweis:

Der Sensor eignet sich zum automatischen Schalten von Licht. Witterungseinflüsse können die Funktion des Sensors beeinflussen, bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen.

5. Elektrischer Anschluss

Um die angegebene Reichweite von 5 m zu erzie- len, sollte die Montagehöhe ca. 2 m betragen.

Anschluss der Netzzuleitung (s. Abb. ⑥)

a = mit Bluetooth - Einzelanschluss

b = mit Bluetooth - Vernetzt

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Nullleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Nullleiter (N) werden an die Lüsterklemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden.

Hinweis:

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss ( z. B. am Ende ihrer Lebensdauer ), ist die komplette Leuchte zu ersetzen.

In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

6. Funktionen

Nachdem das Gehäuse ① montiert und der Netzanschluss vorgenommen ist, kann die Sensorleuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme der Leuchte über den Lichtschalter schaltet diese sich für die Einmessphase nach 1 Sekunde aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Lichtschalters ist nicht erforderlich.

Funktionen einstellbar über Smart Remote App.

Smart Remote App

Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Smart Remote App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich.

QR-Codes

Android

iOS

Zusätzliche Funktionen nur durch die Smart Remote App:

• Hauptlicht- / Grundlichtlevel einstellbar
• erweiterte Reichweiteneinstellung
• Gruppenvernetzung
  – Dämmerungseinstellung durch Teach-In

Reichweiteneinstellung (Empfindlichkeit)

Werkseinstellung: 5 m

Stufenlos einstellbare Reichweite von 1 m bis 5 m.

Die Einstellung erfolgt über die App auf:

max = maximale Reichweite 5 m

min = minimale Reichweite 1 m

Bei Einstellung des Erfassungsbereiches wird empfohlen die kürzeste Zeit 5 sec zu wählen.

Mit dem Begriff Reichweite ist der Durchmesser auf dem Boden gemeint, der sich bei Montage in 2 m Höhe als Erfassungsbereich ergibt.

Zeiteinstellung (Ausschaltverzögerung)

Werkseinstellung: 5 s

Die gewünschte Leucht dauer der Leuchte kann stufenlos von ca. 5 s bis max. 60 min eingestellt werden.

Die Einstellung erfolgt über die App auf:

60 min = maximale Zeit

Zur Einstellung des Erfassungsbereichs wird empfohlen die kürzeste Zeit 5 sec zu wählen.

Durch jede erfasste Bewe gung vor Ablauf dieser Zeit wird die Zeituhr erneut ge startet. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kür zeste Zeit einzustellen.

Hinweis:

Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Dämmerungseinstellung (Ansprechschwelle)

Werkseinstellung: > 2.000 Lux

Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2 bis 2.000 Lux eingestellt werden.

Die Einstellung erfolgt über die App auf:

2.000 lux = Tageslichtbetrieb 2.000 Lux

2 lux = Dämmerungsbetrieb

ca. 2 Lux

Zur Einstellung des Erfassungsbereiches bei Tageslicht ist der Einstellregler auf 2.000 lux zu stellen.

Programmeinstellung

Die Einstellung erfolgt über die App auf:

Off=KeinGrundlicht

10-30 min = Softstart + Grundlicht

Night = Softstart + Grundlicht die ganze Nacht

Always= Softstart, Grundlicht ist nach erster erkannter Bewegung für immer aktiv

Referenzmodus

Spezieller Modus für die Lichtmessung. Der IHF-Sensor und die Temperaturregelung sind deaktiviert, die Lichtleistung ist auf 100 % eingestellt. Dieser Modus ist für 4 h aktiv.

Aktivierung des Referenzmodus: SC- und C-Version in der SmartRemote App.

7. Dauerlichtfunktion ⑤

Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Dauerlichtbetrieb

1) Dauerlicht einschalten:

Schalter 2 × AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt ( blaue LED leuchtet hinter der Leuchtenabdeckung ④). Anschließend geht sie automatisch wieder in den Sensorbetrieb über ( blaue LED aus ).

2) Dauerlicht ausschalten:

Schalter 1 × AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. Wenn die Leuchte aus ist: Schalter 1 × AUS und AN. Leuchte geht für 5 sec. bis 60 min an bzw. in den Sensorbetrieb über.

Wichtig:

Das mehrmalige Betätigen des Schalters sollte schnell hintereinander erfolgen (im Bereich 0,2–1 Sekunden).

Was ist Soft-Lichtstart?

Die Sensorleuchte verfügt über eine Soft-Lichtstart-Funktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb einer Sekunde langsam bis zu 100 % hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam herunter-geregelt.

Was ist Grundlicht ?

Grundlicht ermöglicht eine nächtliche Dauerbeleuchtung mit ca. 10 % Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht ( für die eingestellte Zeit, s. Ausschaltverzögerung) auf maximale Lichtleistung ( 100 % ) geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 10 %). Das Grundlicht kann über die Smart-Remote-App zwischen 10% - 50% eingestellt werden.

Hinweis:

Im Dimm-Modus kann es je nach lokalem Stromnetz zu einem leichten Flackern der LEDs kommen. Dies ist kein Produktnachteil und kein Grund zur Reklamation.

8. Wartung/Pflege

Das Produkt ist wartungsfrei.

Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

210V LED

9. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

10. Konformitätserklärung

Hiermit erklärt STEINEL Vertrieb GmbH, dass der Funkanlagentyp L 825 SC Connect der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

11. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:

Wir leisten Garantie durch kostenlose Behebung der Mängel ( nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift ), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.

Die Garantiezeit für

- Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

5 JAHRE HERSTELLER GARANTIE

12. Technische Daten

Abmessungen (H × B × T) 95 × 331 × 157 mm

Material Leuchtengehäuse: Aluminium

Leuchtenabdeckung: Kunststoff

Netzanschluss 220 - 240 V, 50/60 Hz

Leistungsaufnahme ( P_on ) 9,7 W

Lichtleistung 707 lm

Effizienz 73 lm/W

Standby Netzwerk ( P_net ) 0,4 W

Farbtemperatur 3.000 K (warmweiß)

Farbwiedergabeindex R a = 82

Mittlere Bemessungslebensdauer > 60.000 Stunden (L70B50) bei 25°C

Erfassungswinkel 160° mit Unterkriechschutz

Erfassungsreichweite 1 – 5 m

Dämmerungseinstellung 2 – 2.000 Lux

Zeiteinstellung 5 s – 60 min

Grundhelligkeit 0%, 10% - 50%

Dauerlicht schaltbar (4 h)

Schutzart IP44

Schutzklasse II

Umgebungstemperatur -20 °C bis +40 °C

Frequenz Bluetooth 2,4 - 2,48 GHz

Sendeleistung Bluetooth 5 dBm / 3 mW

Frequenz Sensor 5,8 GHz

Leistungsaufnahme iHF Sensorik 0,61 W

Sendeleistung Sensor < 1 mW

Farbkonsistenz SDCM Anfangswert: 3

Lichtstärkeverteilung

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „E“

13. Betriebsstörungen

Störung Ursache Abhilfe

Sensorleuchte ohne Spannung	Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochenKurzschluss	Sicherung einschalten, tauschen, Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfenAnschlüsse überprüfen
Sensorleuchte schaltet nicht ein	bei Tagesbetrieb, Dämmerungs-einstellung steht auf Nacht-betriebNetzschalter AUSSicherung hat ausgelöstErfassungsbereich nicht gezielt eingestellt	neu einstellenEinschaltenSicherung einschalten, tauschen, evtl. Anschluss überprüfenneu justieren
Sensorleuchte schaltet nicht aus	dauernde Bewegung im Erfassungsbereich	Bereich kontrollieren und evtl. neu justieren
Sensorleuchte schaltet nicht komplett aus	Grundlicht gewählt	Grundlicht in der App ausschalten
Sensorleuchte schaltet unerwünscht ein	Wind bewegt Bäume und Sträucher im ErfassungsbereichErfassung von Autos auf der Straße	Bereich umstellenBereich umstellen
Größere Metallgegenstände, wie z. B. Autos oder Metallwände, im Erfassungsbereich	Bereich umstellen	z. B. Auto umparken

GB
