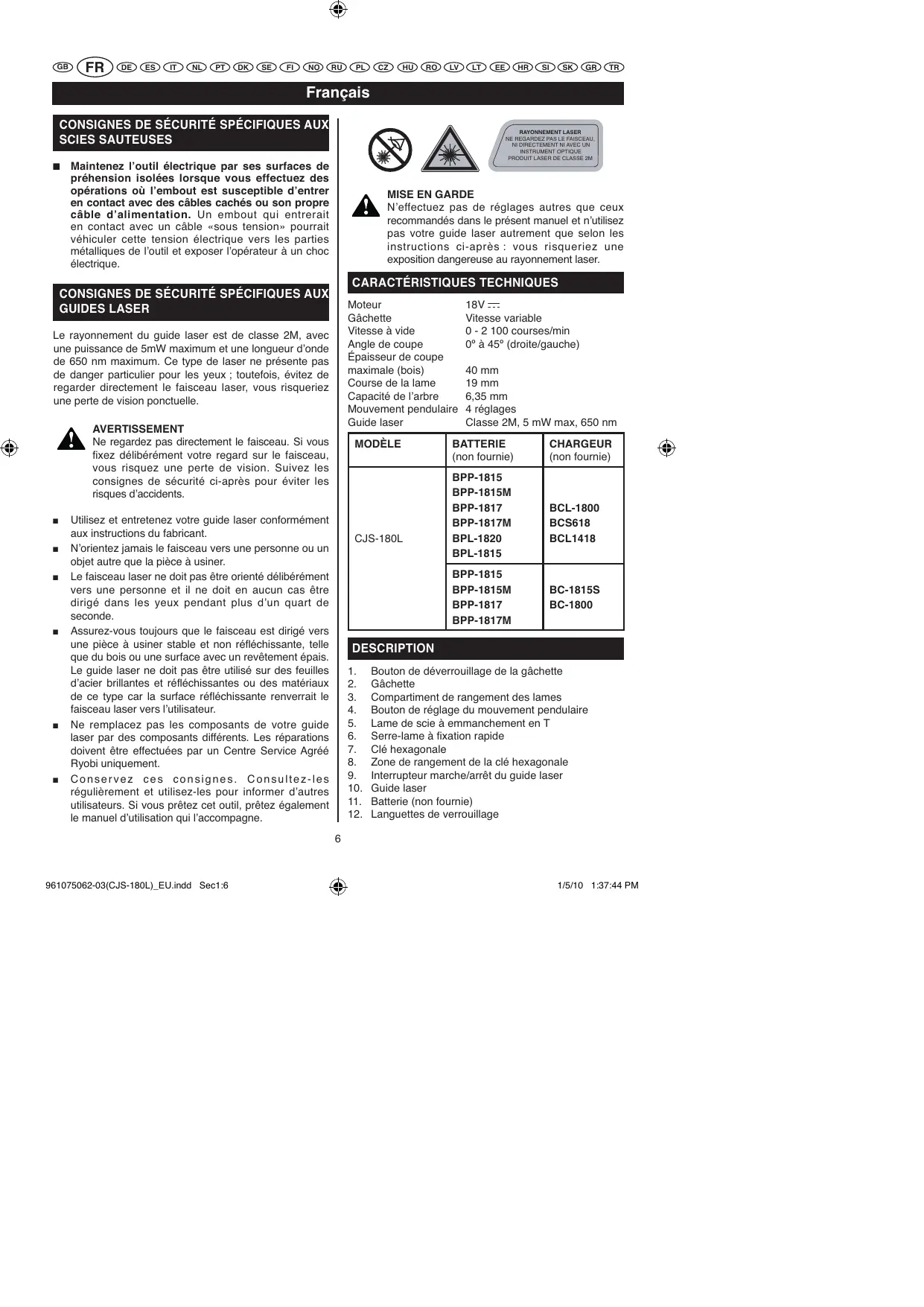

MODE D'EMPLOI CJS-180L RYOBI
- Maintenez l'outil électrique par ses surfaces de préhension isolées lorsque vous effectuez des opérations où l'embout est susceptible d'entrer en contact avec des câbles cachés ou son propre câble d'alimentation. Un embout qui entrerait en contact avec un câble « sous tension » pourrait véhiculer cette tension électrique vers les parties métalliques de l'outil et exposer l'opérateur à un choc électrique.
Consignes de securite specifiques aux GUIDES LASER
Le rayonnement du guide laser est de classe 2M, avec une puissance de 5mW maximum et une longueur d'onde de 650 nm maximum. Ce type de laser ne présente pas de danger particulier pour les yeux; toutefois, évitez de regarder directement le faisceau laser, vous risqueriez une perte de vision ponctuelle.
Avertissement
Ne regardez pas directement le faisceau. Si vous fixez délibérément votre regard sur le faisceau, vous risquez une perte de vision. Suivez les consignes de sécurité ci-après pour éviter les risques d'accidents.
Utilisez et entretenez votre guide laser conformément aux instructions du fabricant. N'orientez jamais le faisceau vers une personne ou un objet autre que la pièce à usiner. Le faisceau laser ne doit pas être orienté délibérément vers une personne et il ne doit en aucun cas être dirigé dans les yeux pendant plus d'un quart de seconde. Assurez-vous toujours que le faisceau est dirigé vers une pièce à usiner stable et non réfléchissante, telle que du bois ou une surface avec un revêtement écaillé. Le guide laser ne doit pas être utilisé sur des feuilles d'acier brillantes et réfléchissantes ou des matériaux de ce type car la surface réfléchissante renverrait le faisceau laser vers l'utilisateur. - Ne remplacez pas les composants de votre guide laser par des composants différents. Les réparations doivent être effectuées par un Centre Service Agréé Ryobi uniquement. - Conservez ces consignes. Consultez-les régulièrement et utilisez-les pour informer d'autres utilisateurs. Si vous prêtez cet outil, prêtez également le manuel d'utilisation qui l'accompagne.
RAYONNEMENT LASER NE REGARDEZ PAS LE FAISCEAU, NI DIRECTEMENT NI AVEG UN PRODUCTION LASER DE CLASSE 2M
Mise en GARDE
N'effectuez pas de réglages autres que ceux recommandés dans le présent manuel et n'utilisez pas votre guide laser autrement que selon les instructions ci-après : vous risqueriez une exposition dangereuse au rayonnement laser.
| Moteur | 18V --- |
| Gâchette | Vitesse variable |
| Vitesse à vide | 0 - 2 100 courses/min |
| Angle de coupe | 0° à 45° (droite/gauche) |
| Épaisseeur de coupe | |
| maximale (bois) | 40 mm |
| Course de la lame | 19 mm |
| Capacité de l'arbre | 6,35 mm |
| Mouvement pendulaire | 4 réglages |
| Guide laser | Classe 2M, 5 mW max, |
- Bouton de déverrouillage de la gachette
- Gachette
- Compartiment de rangement des lames
- Bouton de réglage du mouvement pendulaire
- Serre-lame à fixation rapide
- Clé hexagonale
- Zone de rangement de la clé hexagonale
- Interrupteur marche/arrêt du guide laser
- Guide laser
- Batterie (non fournie)
- Languettes de verrouillage
Description
- Appuyez sur les languettes de verrouillage pour détacher la batterie
- Lever de fixation de la lame
- Vis sous la semelle
- Vis du guide de coupe parallèle
- Semelle
- Echelle
- Vis de réglage circulaire du guide laser
- Vis de réglage latéral (droite-gauche) du guide laser
Avertissement
Ne relâchez pas votre vigilance une fois familiarisé avec votre outil. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement.
Avertissement
Portez toujours des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux lorsque vous utilisez des outils. Le non-respect de cette consigne peut entraîner la projection de corps étrangers dans vos yeux et provoquer des lésions oculaires graves.
Avertissement
N'utilise pas de pièces ou accessoires autres que ceux recommandés par le fabricant pour cet outil. L'utilisation de pièces ou accessoires non recommandés peut entraîner des risques de blessures graves.
Applications
Utilisez votre scie sauteuse pour les applications suivantes:
La coupe de surfaces en bois. La coupe de fines feuilles de métal. La coupe de plastiques et de stratifiés.
Installation de la batterie (NON fournie) (fig. 2)
Verrouillez la gachette en la relâchant complètement. Insérez la batterie dans la scie. Assurez-vous que les languettes de verrouillage situées sur les côtés de la batterie s'insèrent correctement et que la batterie est bien fixée avant de commencer à utiliser votre outil.
Mise en GARDE
Lorsque vous inserez la batterie dans tout outil, assurez-vous que les nervures de la batterie s'alignent correctement avec les rainures situées
à l'intérieur de l'outil et que les languettes de verrouillage s'enclenchent bien. Une mauvaise insertion de la batterie pourrait endommager les composants internes.
Retrait de la batterie (NON fournie) (fig. 2)
Verrouillez la gachette en la relâchant complètement. - Appuyez sur les languettes de verrouillage situées sur les côtés de la batterie. Retirez la batterie de la scie.
Systeme de protection de la batterie (batterie lithium-ion)
Les batteries lithium-ion 18 V de Ryobi sont équipées d'un système de protection intégré qui augmente leur durée de vie. Toutefois, ce système de protection peut amener la batterie et l'outil à s'arrêter, ce qui n'est pas le cas des batteries nickel-cadmium.
Dans certaines conditions d'utilisation, le dispositif électronique de la batterie provoque l'arrêt de la batterie et entraîne donc celui de l'outil. Pour réinitialiser la batterie et l'outil, relâchez la gâchette puis reprenez normalement votre travail.
Remarque: pour éviter que la batterie ne s'arrête, évitez d'utiliser votre outil de façon abusive.
Si après avoir relâché la gachette, la batterie et l'outil ne se réinitialisent pas, cela signifie que la batterie est complètement déchargée. Pour recharger la batterie, insérez-la dans le chargeur de batteries lithium-ion.
Rangement des LAMES (fig. 3)
Un compartiment de rangement des lames est situé à l'arrière de la scie. Il permet de ranger les lames non utilisées ainsi que des lames de rechange.
Pour l'ouvrir : appuyez sur le couvercle avec votre doigt. Placez les lames dans le compartiment de rangement des lames. Pour le fermer : appuyez de nouveau sur le couvercle avec votre doigt.
Avertissement
N'oubliez pas que les outils sans fil sont toujours prêts à fonctionner. Vérifiez toujours que la gachette est verrouillée lorsque vous n'utilisez pas votre outil ou lorsque vous le transportez.
GUIDE LASER (fig. 4)
Appuyez sur l'interrupteur marche/arrêt du guide laser pour faire apparaitre un faisceau laser rouge sur la surface de travail, devant la scie. Utilisez le guide laser pour guider plus facilement la scie le long de la ligne de coupe.
Bouton de déverrouillage de la gachette (fig. 4)
Ce bouton de déverrouillage est placé sur la poignée, au-dessus de la gachette. Vous devez enforcer le bouton de déverrouillage pour pouvoir appuyer sur la gachette. Chaque fois que vous relâchez la gachette, celle-ci est automatiquement verrouillée.
Remarque : vous pouvez enforcer le bouton de déverrouillage des deux côtés de la poignée.
Gachette (fig. 4)
Pour permettre voitrecie EN MARCHE C, appuyez sur le bouton de déverrouillage de la gachette et maintenez-le enfoncé, puis appuyez sur la gachette. Pour ARRÉTER voitrecie, relâchez la gachette.
Avertissement
Cette scie a été conçue pour fonctionner avec des lames à empanchement en T. D'autres types de lames ne pourraient pas être correctement fixées et risqueraient donc d'être projetées en cours d'utilisation, entraînant des blessures graves et des dégâts matériels.
Choix de la LAME
Le choix d'une lame appropriée à l'utilisation que vous souhaitez faire de la scie et au type de matériel que vous pouvez couper est particulièrement important pour que votre scie soit performante. La coupe sera alors plus rapide et plus efficace et la durée de vie de la lame en sera prolongée.
Remarque: Cette scie a été conçue pour fonctionner avec des lames à empanchement en T. D'autres types de lames ne permettraient pas un fonctionnement optimal de la scie et risqueraient d'être projetées de la scie en cours d'utilisation.
Installation des LAMES (fig. 5)
Retirez la batterie. - Soulevez le levier de fixation de la lame situé à l'avant de la scie. Insérez la lame entre le serre-lame et le porte-lame. Baissez le levier de fixation de la lame. Reinsérez la batterie.
Méthode de COUPE (fig. 6)
Placez l'avant de la semelle de la scie sur la pièce à usiner, puis alignez le côté coupant de la lame avec la ligne de coupe de la pièce à usiner. Mettez la scie
en marche, puis dirigez-la vers la surface de travail. Appliquez une force constante vers le bas pour que la scie reste stable et exercez une pression légère vers l'avant pour faire avancer la lame. Ne forcez pas l'utilisation. Si vous exercez une pression trop forte sur votre scie, vous risquez d'entraîner une surchauffe du moteur et de casser la lame. En cas de casse de la lame, remplacez-la par une lame neuve.
Mouvement pendulaire (fig. 6)
La lame de la scie coupe en effectuant un mouvement pendulaire. Cette fonction est réglable et permet une coupe plus rapide et plus efficace. Lors du mouvement pendulaire, la lame coupe dans le mouvement ascendant, mais ne touche pas le matériel dans le mouvement descendant. Une vitesse élevée est préférable pour les coupes rapides effectuées dans des matériaux tendres. Un mouvement plus lent convient aux matériaux plus résistants.
COUPE DROITE (fig. 6)
Vous pouvez effectuer une coupe en ligne droite en guidant la scie le long d'un tasseau ou d'une règle préalablement fixée à la pièce à usiner à l'aide de serre-joints. Réalisez la coupe dans un sens uniquement; ne commencez pas la coupe d'un côté de la pièce pour la terminer par l'autre côté.
COUPE sans éclats (fig. 7)
Une fente étroite dans la semelle de la scie permet une coupe sans éclats. Elle est spécialement utilisée lors de la coupe de contreplaqué. Cette fonction doit être utilisée uniquement pour effectuer des coupes droites ou circulaires. Elle ne convient pas pour les coupes en biais et en plongée.
Remarque : arrêter le mouvement pendulaire permet également de réduire la formation d'éclats lors de la coupe de contreplaqué.
Réglage de la semelle pour une coupe sans éclats :
Retirez la batterie. A l'aide de la clé hexagonale de 3 mm fournie, dessrez les vis situées sous la semelle, et faites glisser la semelle vers l'avant. - Réglez toujours l'angle de coupe sur pour une coupe sans éclats. Pour régler l'angle de coupe sur, alignez l'encoche correspondant à sur l'échelle graduée avec le bord du carter moteur.
Remarque: lorsque l'angle de coupe est réglé sur pour une coupe sans éclats, les pré-réglages angulaires situés à l'arrière de la semelle ne peuvent pas être utilisés.
Utilisation
Resserrez fermement les vis situées sous la semelle. Rangez la clé hexagonale dans la zone prévue à cet effet. Reinserez la batterie.
GUIDE De COUPE parallele (en OPTION) (fig. 8)
Vous pouvez équiper votre scie d'un guide de coupe parallèle (en option). Cet accessoire est très utilisé pour les coupes transversales et les coupes parallèles.
Retirez la batterie. - Insérez le bras du guide de coupe parallèle dans la fente sur le côté de la semelle de la scie, tel qu'illustré à la figure 8. Positionnez le guide de coupe parallèle à la largeur vouée et serrez la vis du guide de coupe pour le maintenir en place. Reinsérez la batterie.
Chantournage (fig. 9)
Il est possible d'effectuer des coupes suivant un tracé courbe en appliquant une certaine pression sur la poignée pour guider la scie, tel qu'illustré à la figure 9.
Avertissement
Une trop forte pression latérale sur la lame pourrait la casser ou endommager la pièce à usiner.
COUPE en BIAIS (fig. 10-11)
Vous soulevez incliner la semelle entre et, vers la gauche ou vers la droite. Les angles d'inclinaison sont indiqués par intervalles de sur une échelle graduée située à gauche et à droite de la semelle. Chaque valeur indiquée constitue une encoche de pré-réglage angulaire sur l'arrière de la semelle. L'utilisation d'un rapporteur d'angle est recommandée pour effectuer des coupes plus précises.
Retirez la batterie. A l'aide de la clé hexagonale de 3 mm fournie, desserrez les vis situées sous la semelle jusqu'à ce que celle-ci puisse pivoter librement. Déplacez la semelle doucement vers l'arrière jusqu'à ce que les vis se déplacent dans leurs logements. - Alignez le bord du carter moteur avec l'angle d'inclinaison souhaité sur la semelle. - Après avoir réglé l'angle d'inclinaison, faites glisser la semelle vers l'avant, jusqu'à ce que le repère sur le
carter moteur s'aligne avec l'encastrement correspondant à l'angle choisi à l'arrière de la semelle.
Remarque: si vous effectuez des coupes précises à l'aide d'un rapporteur, ou si vous choisissez un angle autre que ceux pré-réglés à intervalles de, les encoches de pré-réglages angulaires situées à l'arrière de la semelle ne peuvent pas être utilisées.
- Serrez fermement les vis situées sous la semelle.
- Rangez la clé de service dans son compartiment de rangement. Reinsérez la batterie.
Remarque : la fente large de la semelle doit être utilisée pour les coupes en biais, en courbe, en plongée, et les coupes de métaux.
Avertissement
Afin d'éviter de perdre le contrôle de votre scie, de casser des lames ou d'endommager la pièce à usiner, soyez toujours très vigilant lorsque vous effectuez des coupes en plongée. Il est fortement déconseillé de tenter d'effectuer des coupes en plongée dans tout autre matériel que le bois.
Tracez la ligne de guidage de manière bien visible sur la pièce à usiner. Réglez l'angle de coupe à - Inclinez la scie vers l'avant, de façon à ce qu'elle repose sur l'avant de la semelle et que la lame ne soit pas en contact avec la pièce à usiner une fois la scie mise en marche. Assurez-vous que la lame est bien à l'intérieur de la zone de coupe. Réglez la vitesse de la scie de façon à obtenir une vitesse élevée, puis abaissez lentement la lame vers la pièce à usiner jusqu'à ce qu'elle pénètre dans le bois. - Continuez à abaisser la lame à travers la pièce à usiner jusqu'à ce que la semelle soit à plat contre la surface de la pièce, puis déplacez la scie vers l'avant pour terminer la découpe intérieure.
Avertissement
N'effectuez pas de réglages autres que ceux recommendés dans le présent manuel et n'utilisez pas votre guide laser autrement que selon les instructions ci-après : vous risqueriez une exposition dangereuse au rayonnement laser.
Réglage du GUIDE LASER (fig. 13)
Le faisceau laser peut être réglé à l'aide des deux vis situées à l'avant de la scie. La vis du dessus permet de déplacer le faisceau laser latéralement, de la gauche vers la droite. La vis du dessous permet de régler le faisceau laser de façon circulaire.
Remarque: Sur une chute de bois, tracez au crayon une ligne parallèle aux côtés de la semelle. Cette ligne vous aidera à régler la position du faisceau laser.
Retirez la lame de la scie. - Mettez le guide laser en marche. Placez la semelle de la scie contre la chute de bois. Réglez la position du guide laser à l'aide des deux vis de réglage. Sachant que l'épaisseur de la lame peut varier, réalisez toujours une coupe d'essai dans une chute de bois pour vous assurer de la précision de la coupe avant d'effectuer votre coupe finale. Vérifiez l'alignement du guide laser. - Réglez de nouveau la position du laser jusqu'à ce que le faisceau soit correctement aligné avec la ligne tracée.
Avertissement
Seules des pièces de rechange d'origine doivent être utilisées en cas de remplacement. L'utilisation de toute autre pièce peut présenter des dangers ou endommager le produit.
Avertissement
Portez toujours des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux lorsque vous utilisez un outil électrique ou lorsque vous le nettoyez au moyen d'un jet d'air. Si le travail génère de la poussière, portez également un écran facial ou un masque.
Avertissement
Pour éviter les blessures graves, retirez toujours la batterie de l'outil pour le nettoyer ou réaliser toute opération d'entretien.
Entretien général
N'utilise pas de solvants pour nettoyer les pièces en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les solvants disponibles dans le
commerce. Utilisez un chiffon propre pour nettoyer les impuretés, la poussière, l'huile, la graisse, etc.
Avertissement
Les éléments en plastique ne doivent jamais entrer en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.
Seules les pièces citées dans la liste des pièces remplaçables peuvent être réparées ou remplacées par l'utilisateur. Toutes les autres pièces doivent être remplacées par un Centre Service Agréé Ryobi.
Protection de l'environnement
Recyclez les matières premières au lieu de les jeter. Pour le respect de l'environnement, triez vos déchets et déposez l'outil en usage, les accessoires et l'emballage dans des conteneurs spéciaux ou auprès d'organismes chargés de leur recyclage.
Symbole
Alerte de Sécurité
Volts
min-1
Tours ou coups par minute
Courant continu
Conformité CE
Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.
Recyclez les machines électriques hors d'usage
Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales pour vous renseigner sur les conditions de recyclage.
Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.
Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.
En cas de mauvais fonctionnement au cours de la période de garantie, veillez à envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous.
Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.
Le niveau d'émission des vibrations induçé dans cette feuille d'information a été mesuré en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut être augmenté de façon significative tout au long de la période de travail.
Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes où l'outil est arrêté ainsi que les périodes où il fonctionne sans justement travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération des mesures additionnelles de sécurité à prendre pour protéger l'opérateur des effets des vibrations telles que : maintenance de l'outil et de ses accessoires, maintien en mains au chaud, organisation du travail.
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: 98/37/EC (jusqu'au 28 Dec. 2009), 2006/42/EC (à partir de 29 Dec. 2009), 2004/108/EC, EN60745, EN61000, EN55014.
Niveau de pression acoustique 76.5 dB(A)
Niveau de puissance acoustique 87.5 dB(A)
Valeurs totales de vibration (somme vectorielle triaxiale) déterminée d'après EN 60745 :
Valeur d'émission de vibrations lors de la coupe dans le bois: ah = 8.1 m/s² (Incertitude K = 1.5 m/s²)
Valeur d'émission de vibrations lors de la coupe dans de la tôle métallique: ah = 8.4m / s^2 (Incertitude K = 1.5m / s^2 )
98/37/EC (jusqu'au 28 décembre 2009), 2006/42/EC (à partir du 29 décembre 2009), 2004/108/EC, EN60745, EN61000, EN55014.
Niveau de pression acoustique 76.5 dB(A)
Niveau de puissance acoustique 87.5 dB(A)
Taux lenn, valoarea vibrajiilor emise ah, D = 8.1 m/s² (Incertitudine K = 1.5 m/s²)
Tirea petalica, valorea vibratiei emise ah = 8.4 m/s² (Incertitudine K = 1.5 m/s²)
Mêmes uz savu atbilstibas pazinojam, ka šis produits atbilst standartiem vai standartizacijas dokumentiem. 98/37/EC (Ildz 2009. gada 28. dec.), 2006/42/EC (no 2009. gada 29. dec.), 2004/108/EC, EN60745, EN61000, EN55014.
Skanas spiedena lmenis 76.5 dB (A)
Skanas jaudas Iimenis 87.5 dB (A)
Vibrations copéjás vertíbas (triasu vektoru summa) tiek notekitas EN 60745:
Koka zagësana, vibraciju emisijas vertiba, D = 8,1m / s^2 (kjudas ispej K = 1,5 m/s²)
Métal loxsnes zagesana, vibraciju emisijas vertiba ah K=8.4 m/s² (kjudas isëpej K=1.5 m/s²)
Prisidarami visą sakomybę, pareikškite, kad produktas atitinka šiuos išvardintus standartus ar standartinius dokumentus.
98/37/EC (iki 2009 m. grudzio 28 d.), 2006/42/EC (nuo 2009 m. grudzio 29 d.), 2004/108/EC, EN60745, EN61000, EN55014.
Garso slégio lygis 76.5 dB(A)
Garso galingumo lygis 87.5 dB(A)
Bendres vibracions vertes (trikampio vektoriysuma) nustatomos pagal EN 60745:
Médionos pojivomas, vibracijos emisijs verta ah,D = 8.1~m / s^2 (Nepastovumas K = 1.5m / s^2 )
