HG5012K - Pistolet à air chaud MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à air chaud
Marque	Makita
Modèle	HG5012K
Tension (selon version)	230 V, 120 V ou 100 V
Fréquence	50/60 Hz
Puissance (selon tension)	1600 W / 1800 W / 2000 W
Température max. (position II)	500 °C (certaines versions jusqu'à 650 °C)
Plage de température réglable	80 - 650 °C (selon version)
Débit d'air (position I/II)	250 - 550 l/min selon réglage
Dimensions (L x l x h)	230 x 80 x 240 mm
Poids (sans câble)	0,58 - 0,63 kg selon version
Classe de protection	II (double isolation)
Nombre de positions d'interrupteur	3 (0, I, II)
Réglage électronique	Oui (température et débit d'air)
Affichage digital	Oui (pour les versions C)
Fonctions préréglées	14 programmes (rétreint, soudage, décapage, etc.)
Mode Standby	Oui
Mode Cool Down	Oui
Sécurité	Double isolation, protection contre surchauffe, arrêt automatique
Utilisations principales	Rétreint, soudage plastique, décapage peinture, séchage, formage, brasage, désinfection
Accessoires fournis	Buses d'origine (selon version)

FOIRE AUX QUESTIONS - HG5012K MAKITA

Comment mettre en marche le pistolet à air chaud Makita HG5012K ?

Pour les modèles A et B, placez l'interrupteur sur la position I ou II. Pour le modèle C, sélectionnez d'abord un programme ou réglez manuellement la température via l'écran.

Quelle est la température maximale atteinte ?

Selon la version, la température maximale en position II est de 500 °C (jusqu'à 650 °C pour les modèles avec réglage électronique).

Comment utiliser la fonction Cool Down ?

Après utilisation, mettez l'interrupteur sur la position COOL DOWN (modèle C) ou réglez le thermostat sur MIN puis laissez l'appareil refroidir en marche avant de l'éteindre complètement.

Puis-je utiliser cet appareil pour sécher les cheveux ?

Non, ce pistolet à air chaud chauffe beaucoup plus fort qu'un sèche-cheveux (500 °C). Ne jamais l'utiliser sur des personnes ou des animaux.

Comment changer la buse ?

Laissez d'abord refroidir complètement l'appareil. Dévissez ou retirez la buse à l'aide d'un outil adapté. Montez la nouvelle buse solidement. Attention : une buse chaude peut brûler ou enflammer des objets.

Quels matériaux puis-je décaper avec cet appareil ?

Utilisez le pistolet pour décaper les vieilles couches de peinture à l'huile, vernis, crépis synthétiques. Réglez la température entre 350 et 500 °C selon l'épaisseur.

Y a-t-il un risque d'incendie ?

Oui, la chaleur peut enflammer des matériaux cachés. Ne dirigez pas l'air chaud trop longtemps au même endroit, surveillez l'appareil constamment et gardez un extincteur adapté à proximité.

Comment entretenir l'appareil ?

Débranchez toujours l'appareil avant nettoyage. Essuyez le boîtier avec un chiffon sec. Ne percez jamais le carter. Vérifiez régulièrement le câble d'alimentation.

Quelle est la garantie ?

La durée de garantie varie selon le pays. Consultez la notice ou le site Makita pour les conditions exactes. Conservez la preuve d'achat.

Puis-je utiliser une rallonge ?

Oui, utilisez une rallonge d'au moins 2 x 1,5 mm² de section. Assurez-vous que la tension de la prise correspond à celle de l'appareil.

MODE D'EMPLOI HG5012K MAKITA

Français ...... Notice d'utilisation......13

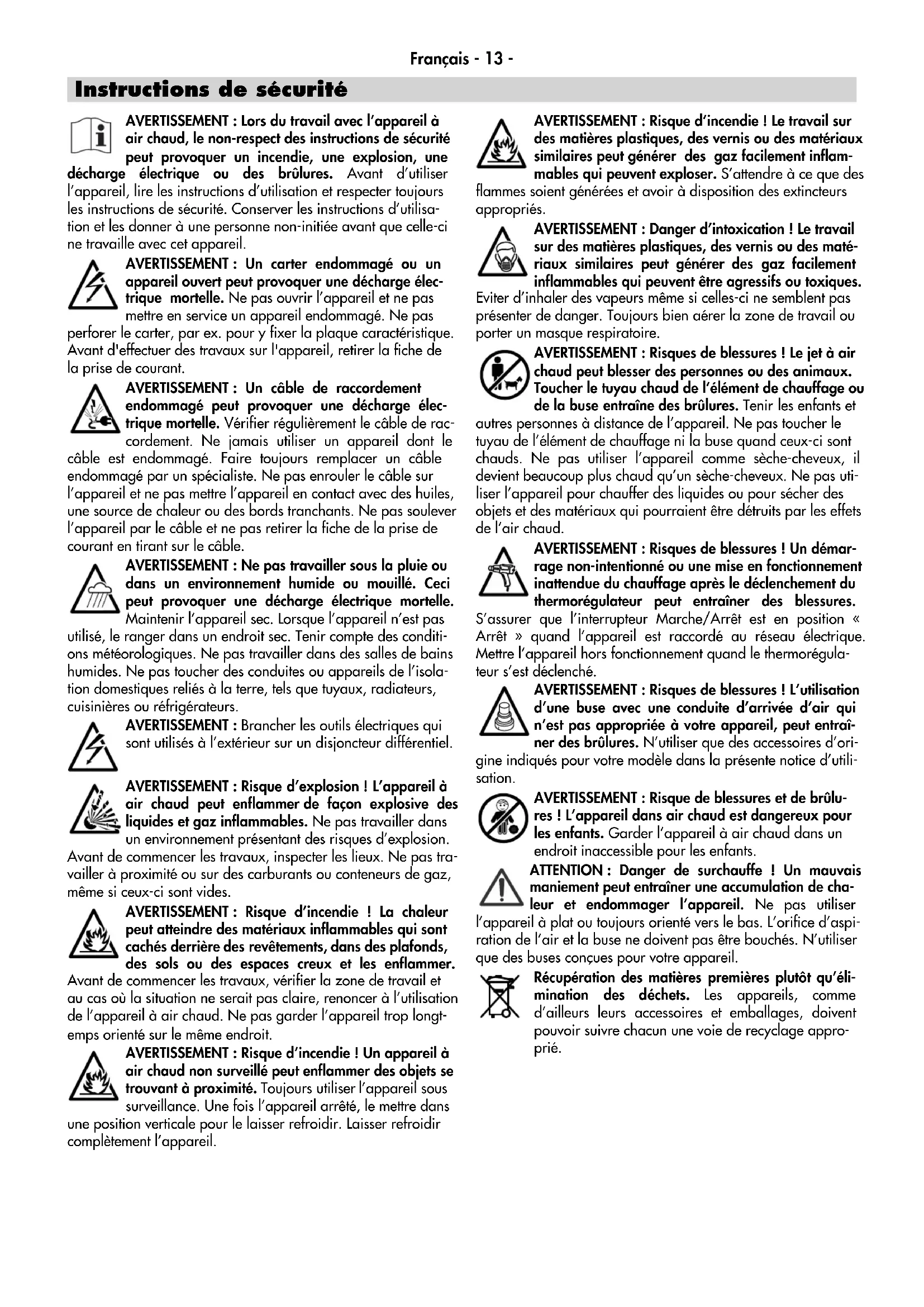

Instructions de sécurité

AVERTISSEMENT : Lors du travail avec l'appareil à air chaud, le non-respect des instructions de sécurité peut provoquer un incendie, une explosion, une décharge électrique ou des brûlures. Avant d'utiliser l'appareil, lire les instructions d'utilisation et respecter toujours les instructions de sécurité. Conserver les instructions d'utilisation et les donner à une personne non-initiée avant que celle-ci ne travaille avec cet appareil.

AVERTISSEMENT : Un carter endommagé ou un appareil ouvert peut provoquer une décharge électrique mortelle. Ne pas ouvrir l'appareil et ne pas mettre en service un appareil endommagé. Ne pas

perforer le carter, par ex. pour y fixer la plaque caractéristique. Avant d'effectuer des travaux sur l'appareil, retirer la fiche de la prise de courant.

AVERTISSEMENT : Un câble de raccordement endommagé peut provoquer une décharge électrique mortelle. Vérifier régulièrement le câble de raccordement. Ne jamais utiliser un appareil dont le câble est endommagé. Faire toujours remplacer un câble endommagé par un spécialiste. Ne pas enrouler le câble sur l'appareil et ne pas mettre l'appareil en contact avec des huiles, une source de chaleur ou des bords tranchants. Ne pas soulever l'appareil par le câble et ne pas retirer la fiche de la prise de courant en tirant sur le câble.

AVERTISSEMENT : Ne pas travailler sous la pluie ou dans un environnement humide ou mouillé. Ceci peut provoquer une décharge électrique mortelle.

Maintenir l'appareil sec. Lorsque l'appareil n'est pas utilisé, le ranger dans un endroit sec. Tenir compte des conditions météorologiques. Ne pas travailler dans des salles de bains humides. Ne pas toucher des conduites ou appareils de l'isolation domestiques reliés à la terre, tels que tuyaux, radiateurs, cuisinières ou réfrigérateurs.

AVERTISSEMENT : Brancher les outils électriques qui sont utilisés à l'extérieur sur un disjoncteur différentiel.

AVERTISSEMENT : Risque d'explosion ! L'appareil à air chaud peut enflammer de façon explosive des liquides et gaz inflammables. Ne pas travailler dans un environnement présentant des risques d'explosion.

Avant de commencer les travaux, inspecter les lieux. Ne pas travailler à proximité ou sur des carburants ou conteneurs de gaz, même si ceux-ci sont vides.

AVERTISSEMENT : Risque d'incendie ! La chaleur peut atteindre des matériaux inflammables qui sont cachés derrière des revêtements, dans des plafonds, des sols ou des espaces creux et les enflammer.

Avant de commencer les travaux, vérifier la zone de travail et au cas où la situation ne serait pas claire, renoncer à l'utilisation de l'appareil à air chaud. Ne pas garder l'appareil trop longtemps orienté sur le même endroit.

AVERTISSEMENT : Risque d'incendie ! Un appareil à air chaud non surveillé peut enflammer des objets se trouvant à proximité. Toujours utiliser l'appareil sous surveillance. Une fois l'appareil arrêté, le mettre dans une position verticale pour le laisser refroidir. Laisser refroidir complètement l'appareil.

AVERTISSEMENT : Risque d'incendie ! Le travail sur des matières plastiques, des vernis ou des matériaux similaires peut générer des gaz facilement inflammables qui peuvent exploser. S'attendre à ce que des flammes soient générées et avoir à disposition des extincteurs appropriés.

AVERTISSEMENT : Danger d'intoxication ! Le travail sur des matières plastiques, des vernis ou des matériaux similaires peut générer des gaz facilement inflammables qui peuvent être agressifs ou toxiques. Eviter d'inhaler des vapeurs même si celles-ci ne semblent pas présenter de danger. Toujours bien aérer la zone de travail ou porter un masque respiratoire.

AVERTISSEMENT : Risques de blessures ! Le jet à air chaud peut blesser des personnes ou des animaux. Toucher le tuyau chaud de l'élément de chauffage ou de la buse entraîne des brûlures. Tenir les enfants et autres personnes à distance de l'appareil. Ne pas toucher le tuyau de l'élément de chauffage ni la buse quand ceux-ci sont chauds. Ne pas utiliser l'appareil comme sèche-cheveux, il devient beaucoup plus chaud qu'un sèche-cheveux. Ne pas utiliser l'appareil pour chauffer des liquides ou pour sécher des objets et des matériaux qui pourraient être détruits par les effets de l'air chaud.

AVERTISSEMENT : Risques de blessures ! Un démarrage non-intentionné ou une mise en fonctionnement inattendue du chauffage après le déclenchement du thermorégulateur peut entraîner des blessures.

S'assurer que l'interrupteur Marche/Arrêt est en position « Arrêt » quand l'appareil est raccordé au réseau électrique. Mettre l'appareil hors fonctionnement quand le thermorégulateur s'est déclenché.

AVERTISSEMENT : Risques de blessures ! L'utilisation d'une buse avec une conduite d'arrivée d'air qui n'est pas appropriée à votre appareil, peut entraîner des brûlures. N'utiliser que des accessoires d'origine indiqués pour votre modèle dans la présente notice d'utilisation.

AVERTISSEMENT : Risque de blessures et de brûlures ! L'appareil dans air chaud est dangereux pour les enfants. Garder l'appareil à air chaud dans un endroit inaccessible pour les enfants.

ATTENTION : Danger de surchauffe ! Un mauvais maniement peut entraîner une accumulation de chaleur et endommager l'appareil. Ne pas utiliser l'appareil à plat ou toujours orienté vers le bas. L'orifice d'aspiration de l'air et la buse ne doivent pas être bouchés. N'utiliser que des buses conçues pour votre appareil.

Récupération des matières premières plutôt qu'élimination des déchets. Les appareils, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage approprié.

Caractéristiques techniques

		A B C
Tension [V] 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 23
Fréquence [Hz] 50/60 50/60 50/60
Puissance [W] 1600 1200 1100 1800 1400 1200 2000 1500 1300
Ampérage [A]		7		10		11		8		12		12		9	13	13
Positions de l'interrupteur		0 - I - II 0 - I - II						0 - I
Température	Position	I	II	I	II	I	II	Manuellement réglable						Electroniquement réglable et ajusté
	[°C]	350	500	500		500		100-550		80-550		80-550		80-650	80-650	80-650
	[°F]	660	930	930		930		210-1020		180-1020		180-1020		180-1200	180-1200	180-1200
Débit d'air	Position	I	II	I	II	I	II	I	II	I	II	I	II	Electroniquement réglable
	[l/min]	350	500	250	400	250	400	250	550	250	450	250	450	200-550	200-500	200-500
	[cfm]	12.5	17.5	8.8	14	8.8	14	8.8	19.5	8.8	16	8.8	16	7-19.5	7-17.5	7-17.5
Poids sans câble	[kg]	0.58						0.60						0.63
	[lbs]	1.28						1.32						1.39
Dimensions L x B x H	[mm]	230 x 80 x 240
	[inch]	9.1 x 3.2 x 9.5
Classe de protection		II/ ☐ (double isolation)

Utilisation prévue

En respectant les instructions de sécurité et en utilisant les accessoires d'origines cet appareil à air chaud est conçu pour toutes les utilisations avec air chaud indiquées dans la présente notice d'utilisation.

Utilisations	A	B	C
Retraitde gaines thermorétractables, de joints et raccord brasés, d'emballages ainsi que des composants électriques.	●	●	●
Formaged'objets en acrylique, en PVC et en polystyrène, tuyaux, plaques et profilés ainsi que bois humides.	●	●	●
Soudagede matières synthétiques thermoplastiques, de revêtements de sol en PVC ou en linoléum, de matériaux, bâches ou feuilles revêtues de PVC.		●	●
Brasaged'étain, d'argent d'apport spécial, de composants électroniques CMS, de cosses de câble ainsi que l'élimination de jonctions par brasage.		●	●
Décapage– enlever les vieilles couches de peintures à huile et de vernis, même si elles sont épaisses, ainsi que les crépis en matières synthétiques.	●	●	●
Séchaged'essais de peinture, de mastics, colles, joints et stucs divers.	●	●	●
Collaged– collage grande surface avec des colles de contact, activation de colles auto-adhésives, accélération des processus de collage, élimination des points de collage, ainsi qu'élimination ou application de chants.	●	●	●
Pour dégelerdes marches d'escaliers verglacées, des serrures de portes, capots de coffres de voitures, portes de voitures ou conduites d'eau gelés, et pour décongeler des réfrigérateurs ou de congélateurs.	●	●	●
Désinfection– avec de l'air chaud à 600 °C, les étables et écuries peuvent être rapidement desinfectées. Il est possible aussi de traiter les bois vermoulus. (Attention : Risque d'incendie ! Ne pas trop chauffer les surfaces en bois.).		●	●

Monter la buse sur le tuyau de l'élément de chauffage 3

Une buse qui tombe peut enflammer un objet. Les buses doivent être montées solidement et de manière stable sur l'appareil.

Toucher la buse chaude peut entraîner de graves brûlures. Avant de monter ou de remplacer la buse, laisser refroidir l'appareil complètement ou utiliser un outil approprié.

Une buse chaude peut enflammer un support. Ne poser la buse chaude que sur un support qui résiste au feu.

Une mauvaise buse ou une buse défectueuse peut entraîner un retour d'air chaud et endommager l'appareil. N'utiliser que des buses d'origine appropriées à votre appareil suivant le tableau.

Attention à la tension du réseau : La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'appareil. Les câbles de rallonge doivent avoir un diamètre d'au moins 2 x 1.5 mm ^2 .

Mise en fonctionnement :

A : Mettre l'interrupteur 1 sur I ou II.	Mettre l'interrupteur 1 sur 0.
B : Mettre l'interrupteur 1 sur I ou II. Régler le thermorégulateur 2 suivant besoin.	Pour laisser refroidir l'appareil, mettre l'interrupteur 1 sur II et le thermorégulateur 2 sur MIN. Une fois l'appareil refroidi, mettre l'interrupteur 1 sur 0.
C : Mettre l'interrupteur 1 sur I. Choisir le programme souhaité ou programmer la température et l'arrivée d'air comme vous le désirez (voir « Réglages »).	Pour laisser refroidir l'appareil, faire fonctionner l'appareil sur COOL DOWN (voir « Réglages »).Une fois l'appareil refroidi, mettre l'interrupteur 1 sur 0.

Effectuer des réglages sur l'afficheur 2

Lancer la sélection en appuyant sur la touche SELECT (Menu). Remarque : Quand une indication clignote sur l'afficheur, il est possible d'effectuer une modification avec les touches PLUS ou MOINS. Actionner de nouveau SELECT pour passer à l'étape suivante.

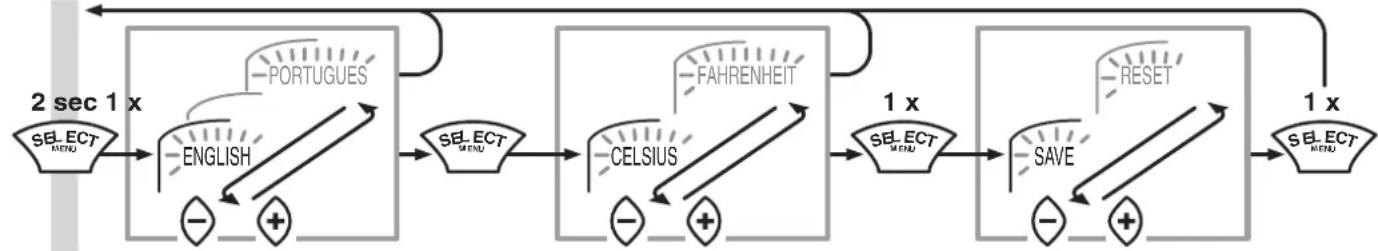

Sélection de langue, température


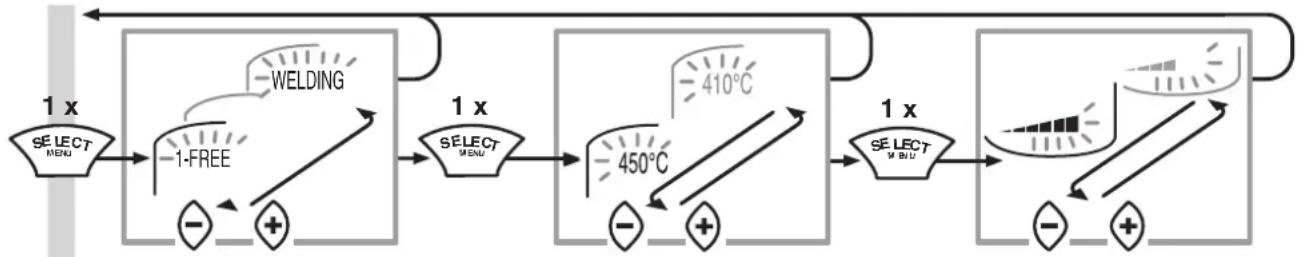

Choisir le programme

1. Selection libre-1 80 °C/5 8. Souder PPEPDM 280 °C/5
2. Selection libre-2 80 °C/5 9. Souder HD-PE 300 °C/3
3. Retracter 450 °C/5 10. Souder PP
4. Former a l'air chaud 500 °C/4 11. Souder PVC-U
5. Souder a l'etain 650 °C/3 12. Souder ABS 360 °C/3
6. Secher peinture 650 °C/5 13. Souder PC 370 °C/3
7. Decaper peinture 425 °C/5 14. Souder sol-feuilles 450 °C/3

Le mot clé du programme de fonction choisi est affiché et clignote. Le texte plus long commence à passer au bout de 2 sec. et après 2 passages revient au mot clé. Pendant ce temps, la touche SELECT peut être actionnée de nouveau pour adapter la température ou le débit d'air.

Choisir STANDBY ou COOL DOWN

• Choisir STANDBY, si le travail n'est interrompu que pour une courte durée. L'absorption en énergie est réduite.
• A la fin du travail, toujours choisir COOL DOWN. Une fois l'appareil refroidi, le mettre hors fonctionnement et retirer la fiche de la prise de courant.

Déclaration de conformité

atteste que les souffleries à air chaud

dans la version que nous avons mise en

circulation, répondent aux directives CE

2004/108 et 2006/95 et les normes

suivantes y ont été appliquées:

EN 55014-1, EN 55014-2, EN 61000-3-2,

EN 61000-3-3, EN 50366, EN 62233,

EN 60335-2-45

Sous réserve de modifications
