Ürün Tipi	Sıcak Hava Tabancası
Marka	Makita
Model	HG5012K
Gerilim (modele göre)	230 V, 120 V veya 100 V
Frekans	50/60 Hz
Güç (gerilime göre)	1600 W / 1800 W / 2000 W
Maks. Sıcaklık (konum II)	500 °C (bazı versiyonlarda 650 °C'ye kadar)
Ayarlanabilir sıcaklık aralığı	80 - 650 °C (modele göre)
Hava akışı (konum I/II)	250 - 550 l/dk ayara göre
Boyutlar (U x G x Y)	230 x 80 x 240 mm
Ağırlık (kablosuz)	0,58 - 0,63 kg modele göre
Koruma sınıfı	II (çift yalıtım)
Anahtar konum sayısı	3 (0, I, II)
Elektronik ayar	Evet (sıcaklık ve hava akışı)
Dijital ekran	Evet (C versiyonları için)
Ön ayarlı fonksiyonlar	14 program (büzme, kaynak, boya sökme vb.)
Bekleme modu	Evet
Soğutma modu	Evet
Güvenlik	Çift yalıtım, aşırı ısınma koruması, otomatik kapanma
Ana kullanım alanları	Büzme, plastik kaynak, boya sökme, kurutma, şekillendirme, lehimleme, dezenfeksiyon
Verilen aksesuarlar	Orijinal nozullar (modele göre)

Sık sorulan sorular - HG5012K MAKITA

Makita HG5012K sıcak hava tabancası nasıl çalıştırılır?

A ve B modelleri için anahtarı I veya II konumuna getirin. C modeli için önce bir program seçin veya ekran üzerinden sıcaklığı manuel olarak ayarlayın.

Ulaşılan maksimum sıcaklık nedir?

Modele göre, konum II'de maksimum sıcaklık 500 °C'dir (elektronik ayarlı modellerde 650 °C'ye kadar).

Soğutma fonksiyonu nasıl kullanılır?

Kullanımdan sonra anahtarı COOL DOWN konumuna getirin (C modeli) veya termostatı MIN'e ayarlayın ve cihazı tamamen kapatmadan önce çalışırken soğumaya bırakın.

Bu cihazı saç kurutmak için kullanabilir miyim?

Hayır, bu sıcak hava tabancası saç kurutma makinesinden çok daha fazla ısınır (500 °C). Asla insanlar veya hayvanlar üzerinde kullanmayın.

Nozul nasıl değiştirilir?

Önce cihazın tamamen soğumasını bekleyin. Uygun bir aletle nozulu sökün veya çıkarın. Yeni nozulu sıkıca takın. Dikkat: sıcak nozul nesneleri yakabilir veya tutuşturabilir.

Bu cihazla hangi malzemeleri sökebilirim?

Tabancayı eski yağlı boya katmanlarını, vernikleri, sentetik sıvaları sökmek için kullanın. Kalınlığa göre sıcaklığı 350 ile 500 °C arasında ayarlayın.

Yangın riski var mı?

Evet, ısı gizli malzemeleri tutuşturabilir. Sıcak havayı aynı noktaya çok uzun süre yöneltmeyin, cihazı sürekli izleyin ve uygun bir yangın söndürücüyü yakında bulundurun.

Cihaz nasıl bakım yapılır?

Temizlemeden önce cihazın fişini her zaman çekin. Gövdeyi kuru bir bezle silin. Muhafazayı asla delmeyin. Güç kablosunu düzenli olarak kontrol edin.

Garanti süresi nedir?

Garanti süresi ülkeye göre değişir. Kesin koşullar için kullanım kılavuzuna veya Makita web sitesine bakın. Satın alma belgesini saklayın.

Uzatma kablosu kullanabilir miyim?

Evet, en az 2 x 1,5 mm² kesitli bir uzatma kablosu kullanın. Fişin geriliminin cihazın gerilimine uygun olduğundan emin olun.

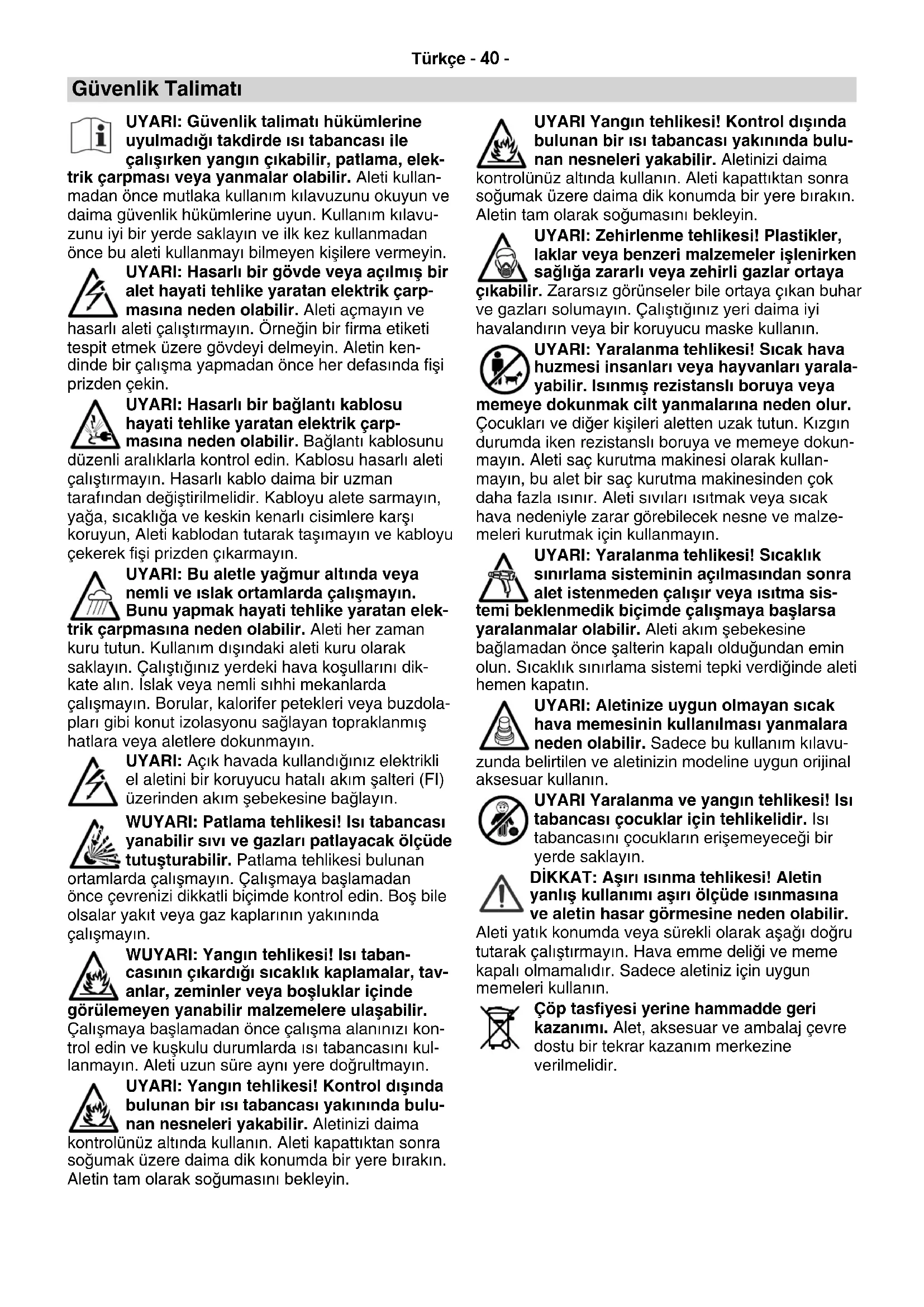

KULLANIM KILAVUZU HG5012K MAKITA

Türkçe ...... Kullanım kılavuzu......40

UYARI: Güvenlik talimatı hükümlerine uyulmadığı takdirde ısı tabancası ile çalışırken yangın çıkabilir, patlama, elektrik çarpması veya yanmalar olabilir. Aleti kullanmadan önce mutlaka kullanım kılavuzunu okuyun ve daima güvenlik hükümlerine uyun. Kullanım kılavuzunu iyi bir yerde saklayın ve ilk kez kullanmadan önce bu aleti kullanmayı bilmeyen kişilere vermeyin.

UYARI: Hasarlı bir gövde veya açılmış bir alet hayati tehlike yaratan elektrik çarp-masına neden olabilir. Aleti açmayın ve hasarlı aleti çalıştırmayın. Örneğin bir firma etiketi tespit etmek üzere gövdeyi delmeyin. Aletin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

UYARI: Hasarlı bir bağlantı kablosu hayati tehlike yaratan elektrik çarpmasına neden olabilir. Bağlantı kablosunu düzenli aralıklarla kontrol edin. Kablosu hasarlı aleti çalıştırmayın. Hasarlı kablo daima bir uzman tarafından değiştirilmelidir. Kabloyu alete sarmayın, yağa, sıcaklığa ve keskin kenarlı cisimlere karşı koruyun, Aleti kablodan tutarak taşımayın ve kabloyu çekerek fişi prizden çıkarmayın.

UYARI: Bu aletle yağmur altında veya nemli ve ıslak ortamlarda çalışmayın. Bunu yapmak hayati tehlike yaratan elektrik çarpmasına neden olabilir. Aleti her zaman kuru tutun. Kullanım dışındaki aleti kuru olarak saklayın. Çalıştiğınız yerdeki hava koşullarını dikkate alın. Islak veya nemli sıhhi mekanlarda çalışmayın. Borular, kalorifer petekleri veya buzdola- pları gibi konut izolasyonu sağlayan topraklanmış hatlara veya aletlere dokunmayın.

UYARI: Açık havada kullandığınız elektrikli el aletini bir koruyucu hatalı akım şalteri (FI) üzerinden akım şebekesine bağlayın.

WUYARI: Patlama tehlikesi! Isı tabancası yanabilir sıvı ve gazları patlayacak ölçüde tutuşturabilir. Patlama tehlikesi bulunan ortamlarda çalışmayın. Çalışmaya başlamadan önce çevrenizi dikkatli biçimde kontrol edin. Boş bile olsalar yakıt veya gaz kaplarının yakınında çalışmayın.

WUYARI: Yangın tehlikesi! Isı taban-casının çıkardığı sıcaklık kaplamalar, tav-anlar, zeminler veya boşluklar içinde görülemeyen yanabilir malzemelere ulaşabilir.

Çalışmaya başlamadan önce çalışma alanınızı kontrol edin ve kuşkulu durumlarda ısı tabancasını kullanmayın. Aleti uzun süre aynı yere doğrultmayın.

UYARI: Yangın tehlikesi! Kontrol dışında bulunan bir ısı tabancası yakınında bulunan nesneleri yakabilir. Aletinizi daima

kontrolünüz altında kullanın. Aleti kapattıktan sonra soğumak üzere daima dik konumda bir yere bırakın. Aletin tam olarak soğumasını bekleyin.

UYARI Yangın tehlikesi! Kontrol dışında bulunan bir ısı tabancası yakınında bulunan nesneleri yakabilir. Aletinizi daima kontrolünüz altında kullanın. Aleti kapattıktan sonra soğumak üzere daima dik konumda bir yere bırakın. Aletin tam olarak soğumasını bekleyin.

UYARI: Zehirlenme tehlikesi! Plastikler, laklar veya benzeri malzemeler işlenirken sağlığa zararlı veya zehirli gazlar ortaya çıkabilir. Zararsız görüneler bile ortaya çıkan buhar ve gazları solumayın. Çalıştığınız yeri daima iyi havalandırın veya bir koruyucu maske kullanın.

UYARI: Yaralanma tehlikesi! Sıcak hava huzmesi insanları veya hayvanları yarala-yabilir. Isınmış rezistanslı boruya veya memeye dokunmak cilt yanmalarına neden olur. Çocukları ve diğer kişileri aletten uzak tutun. Kızgın durumda iken rezistanslı boruya ve memeye dokunmayın. Aleti saç kurutma makinesi olarak kullanmayın, bu alet bir saç kurutma makinesinden çok daha fazla ısınır. Aleti sıvıları ısıtmak veya sıcak hava nedeniyle zarar görebilecek nesne ve malzemeleri kurutmak için kullanmayın.

UYARI: Yaralanma tehlikesi! Sıcaklık sınırlama sisteminin açılmasından sonra alet istenmeden çalışır veya ısıtma sistemi beklenmedik biçimde çalışmaya başlarsa yaralanmalar olabilir. Aleti akım şebekesine bağlamadan önce şalterin kapalı olduğundan emin olun. Sıcaklık sınırlama sistemi tepki verdiğini de aleti hemen kapatın.

UYARI: Aletinize uygun olmayan sıcak hava memesinin kullanılması yanmalara neden olabilir. Sadece bu kullanım kılavuzunda belirtilen ve aletinizin modeline uygun orijinal aksesuar kullanın.

UYARI Yaralanma ve yangın tehlikesi! İsı tabancası çocuklar için tehlikelidir. İsı tabancasını çocukların erişemeyeceği bir yerde saklayın.

DİKKAT: Aşırı ısınma tehlikesi! Aletin yanlış kullanımı aşırı ölçüde ısınmasına ve aletin hasar görmesine neden olabilir.

Aleti yatırım konumda veya sürekli olarak aşağı doğru tutarak çalıştırmayın. Hava emme deliği ve meme kapalı olmamalıdır. Sadece aletiniz için uygun memeleri kullanın.

Çöp tasfiyesi yerine hammadde geri kazanımı. Alet, aksesuar ve ambalaj çevre dostu bir tekrar kazanım merkezine verilmelidir.

Teknik veriler

		A B C
Gerilim [V] 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 230 120 100 23
Frekans [Hz] 50/60 50/60 50/60
Güç [W] 1600 1200 1100 1800 1400 1200 2000 1500 1300
Akım çekişi [A]		7		10		11		8		12		12		9	13	13
Şalter kademeleri		0 - I - II						0 - I - II						0 - I
Sıcaklık	Kademe	I	II	I	II	I	II	Manuel olarak ayarlanabilir						Elektronik olarak ayarlanabilir ve regüle edilir
	[°C]	350	500	500		500		100–550		80–550		80–550		80–650	80–650	80–650
	[°F]	660	930	930		930		210–1020		180–1020		180–1020		180–1200	180–1200	180–1200
Hava miktarı	Kademe	I	II	I	II	I	II	I	II	I	II	I	II	Elektronik olarak ayarlanabilir
	[l/min]	350	500	250	400	250	400	250	550	250	450	250	450	200–550	200–500	200–500
	[cfm]	12.5	17.5	8.8	14	8.8	14	8.8	19.5	8.8	16	8.8	16	7–19.5	7–17.5	7–17.5
œuvrece ceyran[kg]kablosu hariç [lbs]		0.58						0.60						0.63
		1.28						1.32						1.39
Ölçüleri [mm]L x B x H [inch]		230 x 80 x 240
		9.1 x 3.2 x 9.5
Koruma sınıfı		II/ ☐ (Çift izolasyonlu)

Usulüne uygun kullanım

Bu ısı tabancası, güvenlik talimatı hükümlerine uyulmak ve orijinal aksesuar kullanılmak koşulu ile bu kullanım kılavuzunda belirtilen her türlü uygulamayı sıcak hava ile gerçekleştirmek üzere geliştirilmiştir.

Kullanım alanlar	A	B	C
Büzmek: Büzülmeli hortumların, lehim bağlantılarının, ambalajların ve elektrik elemanlarının büzülmesi.	●	●	●
Biçim verme: Akril, PVC, polistrirol elemanlara, borulara, profilere ve nemli ahşaba biçim verme.	●	●	●
Kaynaklama: Termoplastikler, PVC ve linoleum zemin kaplamaları, PVC kaplamalı dokumalar, branda bezleri ve folyelerin kaynaklanması.		●	●
Lehimleme: Kalay, özel gümüş lehimleri, SMD yapı elemanları, kablo pabuçlarının lehimlenmesi ve lehim bağlantılarının ayrılması.		●	●
Lak temizleme: Eski, kalın yağ ve lak katmanlarının ve plastik sıvaların kazınması.	●	●	●
Kurutma: Renk tonu denemelerinin, macunların, tutkalların, derzlerin ve yapay mermerlerin kurutulması.	●	●	●
Yapıştırma: Geniş yüzeylerin Pattexlenmesi (kurutularak yapıştırma işlemleri), UHU'lu yapıştırma işlerinin (nemli yapıştırma işlemleri) aktive edilmesi, yapıştırma/tutkallama işlerinin hızlandırılması, yapışmış yerlerin birbirinden ayrılması ve kaplamalı tahtaların yapıştırılması.	●	●	●
Yumuşatma/eritme: Merdiven basamaklarındaki buzların eritilmesi, kapı kilitlerindeki buzlanmaların açılması, buzlanmış valiz kilitlerinin açılması, buzlanmış otomobil kapılarının açılması, buz tutmuş su borularının açılması ve buzdolabı ile derin dondurucuların içindeki buzların eritilip temizlenmesi.	●	●	●
Dezenfekte etme: 600 °C”lik sıcaklıkla hayvan ahır ve kümesleri bakterilerden hızla temizlenir. Ahşaplardaki kurtlanmalara karşı rahatlıkla mücadele verilir (Dikkat: Yangın tehlikesi! Ahşap yüzeyler çok fazla ısıtılma-malıdır).		●	●

Memeyi rezistans borsuna 3 yerleştirin

Yere düşen bir meme herhangi bir nesneyi tutuşturabilir. Bu nedenle memeler alete sağlam ve güvenli biçimde takılmalıdır.
Kızgın memelere dokunma ağır yanıklara neden olabilir. Memeleri takmadan ve değiştirmeden önce aleti tam olarak soğutun veya bu işleme uygun bir alet kullanın.
Kızgın bir meme temas edeceği zemini tutuşturabilir. Bu nedenle kızgın memeyi daima yan-maya karşı dayanıklı bir zemine koyun.
Yanlış veya hasarlı bir meme sıcak havanın geri tepmesine ve dolayısı ile aletin hasar görmesine neden olabilir. Sadece tabloda gösterilen aletinize uygun orijinal memeleri kullanın.

Şebeke gerilimine dikkat edin: Akım kaynağının gerilimi aletinizin tip etiketi üzerindeki verilere uymalıdır. Uzatma kablolarının kesiti en azından 2 x 1.5 mm² olmalıdır.

Açma:

A: Şalteri 1, I veya II konumuna getirin.	Şalteri 1, 0 konumuna getirin.
B: Şalteri 1, I veya II konumuna getirin. Sıcaklık regülatörünü 2 yapacağınız işe göre ayarlayın.	Soğutmak için şalteri 1, II konumuna ve sıcaklık regülatörünü 2 MIN üzerine getirin. Alet soğuduktan sonra şalteri 1, 0 konumuna getirin.
C: Şalteri 1, I konumuna getirin. İstediğiniz programı seçin veya sıcaklığı ve hava akımını yapacağınız işe göre ayarlayın (Bakınız: “Ayarlar”).	Aleti soğutmak için COOL DOWN laufen konumunda çalıştırın (Bakınız: “Ayarlar”). Alet soğuduktan sonra şalteri 1, 0 konumuna getirin.

c Display'de 2 ayarlama yapma

Start seçimini SELECT (Menü) tuşu ile yapın. Açıklama: Display'de bir gösterge yanıp-sönerse duruma göre PLUS veya MINUS ile değişiklik yapılabilir. SELECT tuşuna yeniden basılınca bir sonraki adıma geçilir.

Dil seçimi, sıcaklık


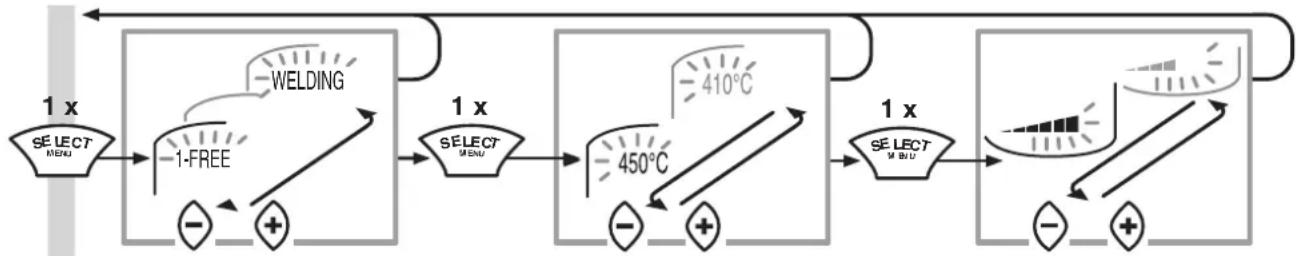

Fonksiyon programının seçimi

1. 1-Serbest ayarlama 80 °C/5 8. Kaynaklama PPEPDM 280 °C/5
2. 2-Serbest ayarlama 80 °C/5 9. Kaynaklama HD-PE 300 °C/3
3. Büzme 450 °C/5 10. Kaynaklama PP 320 °C/3
4. Biçimlendirme 500 °C/4 11. Kaynaklama PVC-U 340 °C/3
5. Yumuşak lehimleme 650 °C/3 12. Kaynaklama ABS 360 °C/3
6. Boya kurutma 650 °C/5 13. Kaynaklama PC 370 °C/3
7. Boyaların kazınması 425 °C/5 14. Zemin kolyelerinin kaynağı 450 °C/3

Seçilen fonksiyon programının sloganı yanıp-söner olarak gösterilir. Uzun metinler 2 saniye sonra hareket eder ve 2 kez geçtikten sonra slogana geri dönülür. Bu süre içinde, sıcaklık veya hava miktarını yapılan işe uyarlamak üzere SELECT tuşuna yeniden basılabilir.

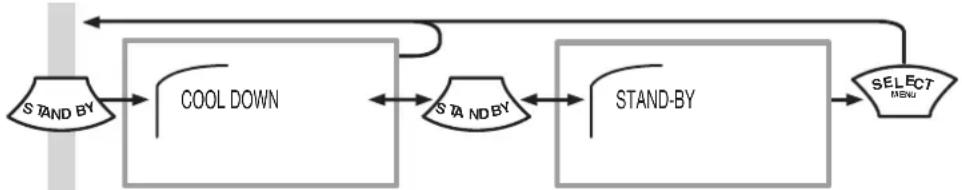

STANDBY veya COOL DOWN seçilmesi

– İşe kısa süre ara vermek istediğinizde STANDBY'ı seçin. Bu yolla enerji tüketimi azalır.
– İşiniz bittiğinde daima COOL DOWN seçin. Soğuduktan sonra aleti kapatın ve fişi prizden çekin.

firması, LEISTER Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil firması tarafından üretilmiş

tipi sıcak hava tabancalarının, piyasaya sunuldukları şekilde 2004/108 ve 2006/95 sayılı Avrupa Birliği Direktiflerine uygun olduğunu ve aşağıda belirtilen standartların uygulandığını beyan eder: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Değişiklik yapma hakkı saklıdır
