HG5012K - Heißluftpistole MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Heißluftpistole
Marke	Makita
Modell	HG5012K
Spannung (je nach Version)	230 V, 120 V oder 100 V
Frequenz	50/60 Hz
Leistung (je nach Spannung)	1600 W / 1800 W / 2000 W
Max. Temperatur (Stellung II)	500 °C (manche Versionen bis 650 °C)
Einstellbarer Temperaturbereich	80 - 650 °C (je nach Version)
Luftdurchsatz (Stellung I/II)	250 - 550 l/min je nach Einstellung
Maße (L x B x H)	230 x 80 x 240 mm
Gewicht (ohne Kabel)	0,58 - 0,63 kg je nach Version
Schutzklasse	II (Doppelisolierung)
Anzahl Schalterstellungen	3 (0, I, II)
Elektronische Regelung	Ja (Temperatur und Luftdurchsatz)
Digitalanzeige	Ja (für die Versionen C)
Voreingestellte Funktionen	14 Programme (Schrumpfen, Schweißen, Abbeizen, usw.)
Standby-Modus	Ja
Cool-Down-Modus	Ja
Sicherheit	Doppelisolierung, Überhitzungsschutz, automatische Abschaltung
Hauptanwendungen	Schrumpfen, Kunststoffschweißen, Farbabbeizen, Trocknen, Formen, Löten, Desinfektion
Mitgeliefertes Zubehör	Originaldüsen (je nach Version)

Häufig gestellte Fragen - HG5012K MAKITA

Wie schalte ich die Heißluftpistole Makita HG5012K ein?

Bei den Modellen A und B stellen Sie den Schalter auf Stellung I oder II. Beim Modell C wählen Sie zuerst ein Programm oder stellen die Temperatur manuell über das Display ein.

Welche maximale Temperatur wird erreicht?

Je nach Version beträgt die maximale Temperatur in Stellung II 500 °C (bis zu 650 °C bei Modellen mit elektronischer Regelung).

Wie verwende ich die Cool-Down-Funktion?

Stellen Sie den Schalter nach Gebrauch auf die Position COOL DOWN (Modell C) oder stellen Sie den Thermostat auf MIN und lassen Sie das Gerät laufen, bis es abgekühlt ist, bevor Sie es vollständig ausschalten.

Kann ich dieses Gerät zum Haaretrocknen verwenden?

Nein, diese Heißluftpistole heizt viel stärker als ein Haartrockner (500 °C). Niemals auf Personen oder Tiere anwenden.

Wie wechsle ich die Düse?

Lassen Sie das Gerät zuerst vollständig abkühlen. Schrauben Sie die Düse ab oder entfernen Sie sie mit einem geeigneten Werkzeug. Montieren Sie die neue Düse fest. Achtung: Eine heiße Düse kann Verbrennungen verursachen oder Gegenstände entzünden.

Welche Materialien kann ich mit diesem Gerät abbeizen?

Verwenden Sie die Pistole zum Abbeizen alter Ölfarbenschichten, Lacke, Kunststoffputze. Stellen Sie die Temperatur je nach Dicke zwischen 350 und 500 °C ein.

Besteht Brandgefahr?

Ja, die Hitze kann versteckte Materialien entzünden. Richten Sie die Heißluft nicht zu lange auf dieselbe Stelle, überwachen Sie das Gerät ständig und halten Sie einen geeigneten Feuerlöscher bereit.

Wie pflege ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Wischen Sie das Gehäuse mit einem trockenen Tuch ab. Durchbohren Sie niemals das Gehäuse. Überprüfen Sie regelmäßig das Netzkabel.

Wie lange ist die Garantie?

Die Garantiedauer variiert je nach Land. Beachten Sie die Bedienungsanleitung oder die Makita-Website für die genauen Bedingungen. Bewahren Sie den Kaufbeleg auf.

Kann ich ein Verlängerungskabel verwenden?

Ja, verwenden Sie ein Verlängerungskabel mit mindestens 2 x 1,5 mm² Querschnitt. Stellen Sie sicher, dass die Spannung der Steckdose mit der des Geräts übereinstimmt.

BEDIENUNGSANLEITUNG HG5012K MAKITA

Deutsch...... Bedienungsanleitung......3

Englisch.... Operating Instructions....6

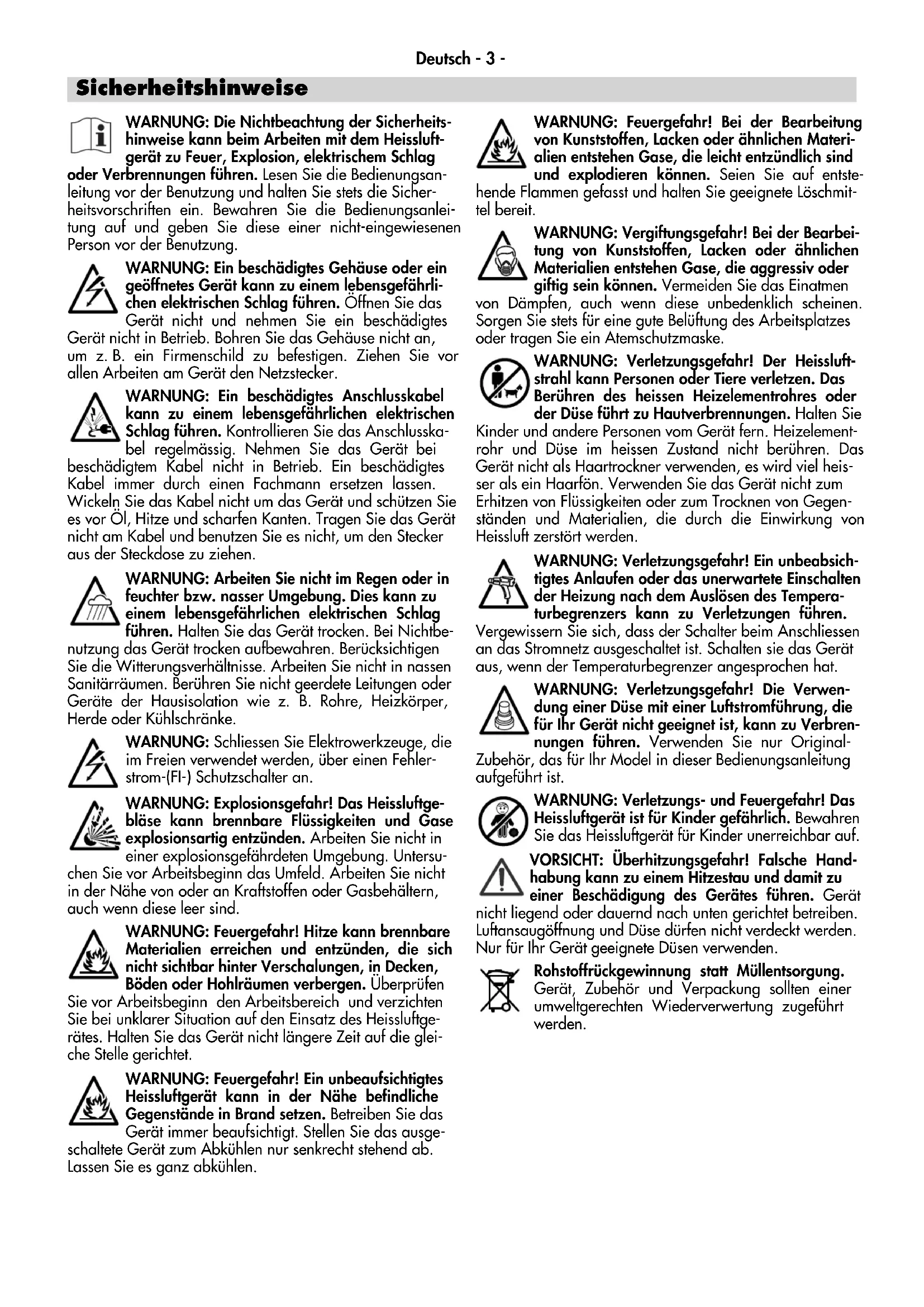

WARNUNG: Die Nichtbeachtung der Sicherheitshinweise kann beim Arbeiten mit dem Heissluftgerät zu Feuer, Explosion, elektrischem Schlag

oder Verbrennungen führen. Lesen Sie die Bedienungsanleitung vor der Benutzung und halten Sie stets die Sicherheitsvorschriften ein. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese einer nicht-eingewiesenen Person vor der Benutzung.

WARNUNG: Ein beschädigtes Gehäuse oder ein geöffnetes Gerät kann zu einem lebensgefährlichen elektrischen Schlag führen. Öffnen Sie das Gerät nicht und nehmen Sie ein beschädigtes

Gerät nicht in Betrieb. Bohren Sie das Gehäuse nicht an, um z. B. ein Firmenschild zu befestigen. Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

WARNUNG: Ein beschädigtes Anschlusskabel kann zu einem lebensgefährlichen elektrischen Schlag führen. Kontrollieren Sie das Anschlusskabel regelmässig. Nehmen Sie das Gerät bei

beschädigtem Kabel nicht in Betrieb. Ein beschädigtes Kabel immer durch einen Fachmann ersetzen lassen. Wickeln Sie das Kabel nicht um das Gerät und schützen Sie es vor Öl, Hitze und scharfen Kanten. Tragen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen.

WARNUNG: Arbeiten Sie nicht im Regen oder in feuchter bzw. nasser Umgebung. Dies kann zu einem lebensgefährlichen elektrischen Schlag führen. Halten Sie das Gerät trocken. Bei Nichtbenutzung das Gerät trocken aufbewahren. Berücksichtigen Sie die Witterungsverhältnisse. Arbeiten Sie nicht in nassen Sanitärräumen. Berühren Sie nicht geerdete Leitungen oder Geräte der Hausisolation wie z. B. Rohre, Heizkörper, Herde oder Kühlschränke.

WARNUNG: Schliessen Sie Elektrowerkzeuge, die im Freien verwendet werden, über einen Fehlerstrom-(FI-) Schutzschalter an.

WARNUNG: Explosionsgefahr! Das Heissluftgebläse kann brennbare Flüssigkeiten und Gase explosionsartig entzünden. Arbeiten Sie nicht in einer explosionsgefährdeten Umgebung. Untersu-

chen Sie vor Arbeitsbeginn das Umfeld. Arbeiten Sie nicht in der Nähe von oder an Kraftstoffen oder Gasbehältern, auch wenn diese leer sind.

WARNUNG: Feuergefahr! Hitze kann brennbare Materialien erreichen und entzünden, die sich nicht sichtbar hinter Verschalungen, in Decken, Böden oder Hohlräumen verbergen. Überprüfen

Sie vor Arbeitsbeginn den Arbeitsbereich und verzichten Sie bei unklarer Situation auf den Einsatz des Heissluftgerätes. Halten Sie das Gerät nicht längere Zeit auf die gleiche Stelle gerichtet.

WARNUNG: Feuergefahr! Ein unbeaufsichtigtes Heissluftgerät kann in der Nähe befindliche Gegenstände in Brand setzen. Betreiben Sie das Gerät immer beaufsichtigt. Stellen Sie das ausgeschaltete Gerät zum Abkühlen nur senkrecht stehend ab. Lassen Sie es ganz abkühlen.

WARNUNG: Feuergefahr! Bei der Bearbeitung von Kunststoffen, Lacken oder ähnlichen Materialien entstehen Gase, die leicht entzündlich sind und explodieren können. Seien Sie auf entstehende Flammen gefasst und halten Sie geeignete Löschmittel bereit.

WARNUNG: Vergiftungsgefahr! Bei der Bearbeitung von Kunststoffen, Lacken oder ähnlichen Materialien entstehen Gase, die aggressiv oder giftig sein können. Vermeiden Sie das Einatmen von Dämpfen, auch wenn diese unbedenklich scheinen. Sorgen Sie stets für eine gute Belüftung des Arbeitsplatzes oder tragen Sie ein Atemschutzmaske.

WARNUNG: Verletzungsgefahr! Der Heissluftstrahl kann Personen oder Tiere verletzen. Das Berühren des heissen Heizelementrohres oder der Düse führt zu Hautverbrennungen. Halten Sie Kinder und andere Personen vom Gerät fern. Heizelementrohr und Düse im heissen Zustand nicht berühren. Das Gerät nicht als Haartrockner verwenden, es wird viel heisser als ein Haarfön. Verwenden Sie das Gerät nicht zum Erhitzen von Flüssigkeiten oder zum Trocknen von Gegenständen und Materialien, die durch die Einwirkung von Heissluft zerstört werden.

WARNUNG: Verletzungsgefahr! Ein unbeabsichtigtes Anlaufen oder das unerwartete Einschalten der Heizung nach dem Auslösen des Temperaturbegrenzers kann zu Verletzungen führen.

Vergewissern Sie sich, dass der Schalter beim Anschliessen an das Stromnetz ausgeschaltet ist. Schalten sie das Gerät aus, wenn der Temperaturbegrenzer angesprochen hat.

WARNUNG: Verletzungsgefahr! Die Verwendung einer Düse mit einer Luftstromführung, die für Ihr Gerät nicht geeignet ist, kann zu Verbrennungen führen. Verwenden Sie nur Original-Zubehör, das für Ihr Model in dieser Bedienungsanleitung aufgeführt ist.

WARNUNG: Verletzungs- und Feuergefahr! Das Heissluftgerät ist für Kinder gefährlich. Bewahren Sie das Heissluftgerät für Kinder unerreichbar auf.

VORSICHT: Überhitzungsgefahr! Falsche Handhabung kann zu einem Hitzestau und damit zu einer Beschädigung des Gerätes führen. Gerät nicht liegend oder dauernd nach unten gerichtet betreiben. Luftansaugöffnung und Düse dürfen nicht verdeckt werden. Nur für Ihr Gerät geeignete Düsen verwenden.

Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Technische Daten

		A B						C
Spannung	[V]	230 120		100 230 120		100 230 120		100
Frequenz	[Hz]	50/60						50/60						50/60
Leistung	[W]	1600 120		0 1100 1800		1400 1200		2000 1500		300
Stromaufnahme	[A]	7		10		11		8		12		12		9	13	13
Schalterstufen	0 - I - II							0 - I - II						0 - I
Temperatur	Stufe	I	II	I	II	I	II	Manuell einstellbar						Elektronisch einstellbar und geregelt
	[°C]	350	500	500		500		100-550		80-550		80-550		80-650	80-650	80-650
	[°F]	660	930	930		930		210-1020		180-1020		180-1020		180-1200	180-1200	180-1200
Luftmenge	Stufe	I	II	I	II	I	II	I	II	I	II	I	II	Elektronisch einstellbar
	[l/min]	350	500	250	400	250	400	250	550	250	450	250	450	200-550	200-500	200-500
	[cfm]	12.5	17.5	8.8	14	8.8	14	8.8	19.5	8.8	16	8.8	16	7-19.5	7-17.5	7-17.5
Gewichtohne Kabel	[kg]	0.58						0.60						0.63
	[lbs]	1.28						1.32						1.39
AbmessungenL x B x H	[mm]	230 x 80 x 240
	[inch]	9.1 x 3.2 x 9.5
Schutzklasse	II/ ☐ (Doppelt isoliert)

Bestimmungsgemässer Gebrauch

Dieses Heissluftgerät ist unter Einhaltung der Sicherheitsvorschriften und Verwendung von Original-Zubehör für alle in dieser Bedienungsanleitung aufgeführten Anwendungen mit Heissluft bestimmt.

Anwendungen	A B C
Schrumpfen von Schrumpfschläuchen, Lötverbinder und -anschlüsse, Verpackungen sowie Elektrokomponenten.	●	●
Verformen von Acryl-, PVC-, und Polystyrol-Artikeln, Rohren, Platten und Profilen sowie nassen Hölzern.	●	●
Schweissen von thermoplastischen Kunststoffen, PVC-und Linoleum-Bodenbeläge, PVC-beschichtete-Gewebe, -Planen, -Folien.		●
Löten von Zinn, Spezial-Silberlot, SMD-Bauelementen, Kabelschuhen sowie Lösen von Lötverbindungen.		●
Entlacken - Entfernen alter, auch dicker Öl- und Lackfarbschichten sowie Kunststoffputze.	●	●
Trocknen von Farbtonproben, Spachtelmassen, Klebern, Baufugen und Stuckformen.	●	●
Klebverbinder - Grossflächiges Kleben mit Kontaktklebern, Aktivieren von Haftklebern, Beschleunigung von Klebevorgängen, Lösen von Klebepunkten sowie Lösen oder Anbringen von Kantenumleimern.	●	●
Auftauen von vereisten Treppenstufen, Türschlössern, Kofferraumdeckel, Türen am Auto oder Wasserleitungen sowie Abtauen von Kühl- und Gefrierschränken.	●	●
Desinfizieren - mit 600 °C Heissluft können Tierställe schnell von Bakterien befreit werden. Holzwürmerbefall kann bekämpft werden (Achtung: Brandgefahr! Holzfläche nicht so stark erhitzen.).		●

Düse auf Heizelementrohr 3 aufsetzen

Eine herunterfallende Düse kann einen Gegenstand entzünden. Die Düsen müssen fest und sicher auf dem Gerät montiert sein.
Das Berühren der heissen Düse kann zu einer schweren Verbrennung führen. Vor dem Aufsetzen bzw. Wechseln der Düse das Gerät ganz abkühlen lassen oder ein geeignetes Werkzeug benutzen.
Eine heisse Düse kann eine Unterlage entzünden. Legen Sie die heisse Düse nur auf einer feuerfesten Unterlage ab.
Eine falsche oder defekte Düse kann zu Heisslufrückschlag führen und das Gerät beschädigen. Nur für Ihr Gerät geeignete Original-Düsen gemäss Tabelle verwenden.

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Verlängerungskabel müssen einen Querschnitt von min. 2 x 1.5 mm ^2 haben.

Einschalten:

A:	Stellen Sie den Schalter 1 auf I oder II.	Stellen Sie den Schalter 1 auf 0.
B:	Stellen Sie den Schalter 1 auf I oder II. Stellen Sie den Temperaturregler 2 nach Bedarf ein.	Stellen Sie zum Abkühlen den Schalter 1 auf II und den Temperaturregler 2 auf MIN. Wenn das Gerät abgekühlt ist, stellen Sie den Schalter 1 auf 0.
C:	Stellen Sie den Schalter 1 auf I. Wählen Sie das gewünschte Programm, oder programmieren Sie Temperatur und Luftstrom nach Ihren Wünschen (siehe „Einstellungen“).	Lassen Sie zum Abkühlen das Gerät auf COOL DOWN laufen (siehe „Einstellungen“).Wenn das Gerät abgekühlt ist, stellen Sie den Schalter 1 auf 0.

C Einstellungen an Display 2 vornehmen

Die Auswahl starten mit der Taste SELECT (Menu). Hinweis: Wenn eine Anzeige im Display blinkt, kann jeweils mit PLUS oder MINUS eine Veränderung vorgenommen werden. Erneutes Betätigen von SELECT führt zum nächsten Schritt.

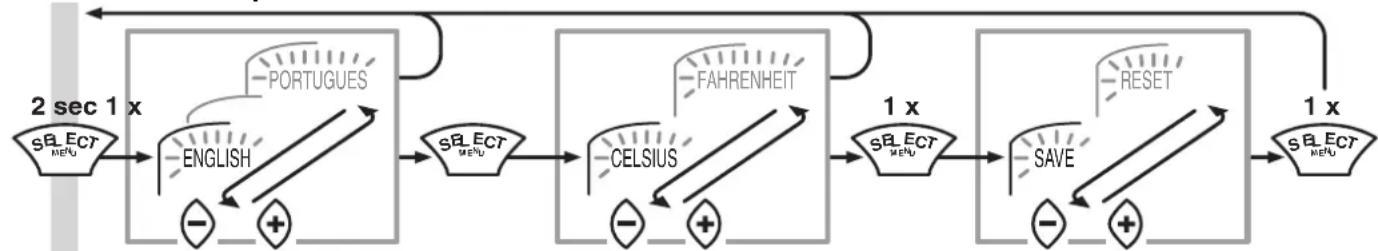

Sprachauswahl, Temperatur

Funktionsprogramm wählen

1. 1-Freie Einstellung 80 °C/5 8. Schweissen PPEPDM 280 °C/5
2. 2-Freie Einstellung 80 °C/5 9. Schweissen HD-PE 300 °C/3
3. Schrumpfen 450 °C/5 10. Schweissen PP 320 °C/3
4. Formen 500 °C/4 11. Schweissen PVC-U 340 °C/3
5. Weichlöten 650 °C/3 12. Schweissen ABS 360 °C/3
6. Farbe trocknen 650 °C/5 13. Schweissen PC 370 °C/3
7. Farbe entfernen 425 °C/5 14. Schweissen Boden-Folien 450 °C/3

Das Schlagwort des ausgewählten Funktionsprogrammes wird blinkend dargestellt. Längerer Text beginnt nach 2 Sek. zu laufen und kehrt nach 2 Durchgängen zum Schlagwort zurück. In dieser Zeit kann die SELECT-Taste erneut gedrückt werden, um die Temperatur bzw. die Luftmenge anzupassen.

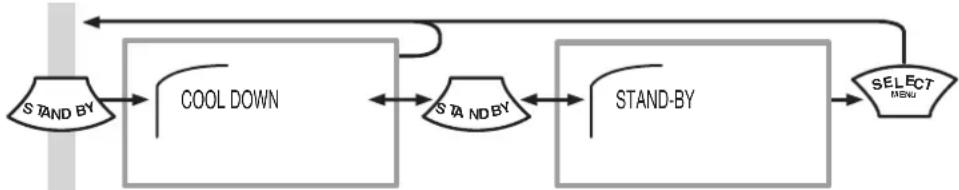

STANDBY oder COOL DOWN wählen

• Wählen Sie STANDBY, wenn Sie die Arbeit kurz unterbrechen. Die Energieaufnahme wird reduziert.
• Wählen Sie am Arbeitsende immer COOL DOWN. Schalten Sie das Gerät aus, wenn es abgekühlt ist und ziehen Sie den Stecker aus der Steckdose.

Safety Rules

Konformitätserklärung

bestätigt, dass die Heissluftgebläse

hergestellt von LEISTER Process Technologies,

Galileo-Strasse 10, CH-6056 Kaegiswil,

in der von uns in Verkehr gebrachten

Aus führung die EG-Richtlinien 2004/108

und 2006/95 erfüllen und folgende

Normen angewendet wurden:

EN 55014-1, EN 55014-2, EN 61000-3-2,

EN 61000-3-3, EN 50366, EN 62233,

EN 60335-2-45

Änderungen vorbehalten
