BEDIENUNGSANLEITUNG HG5012 MAKITA

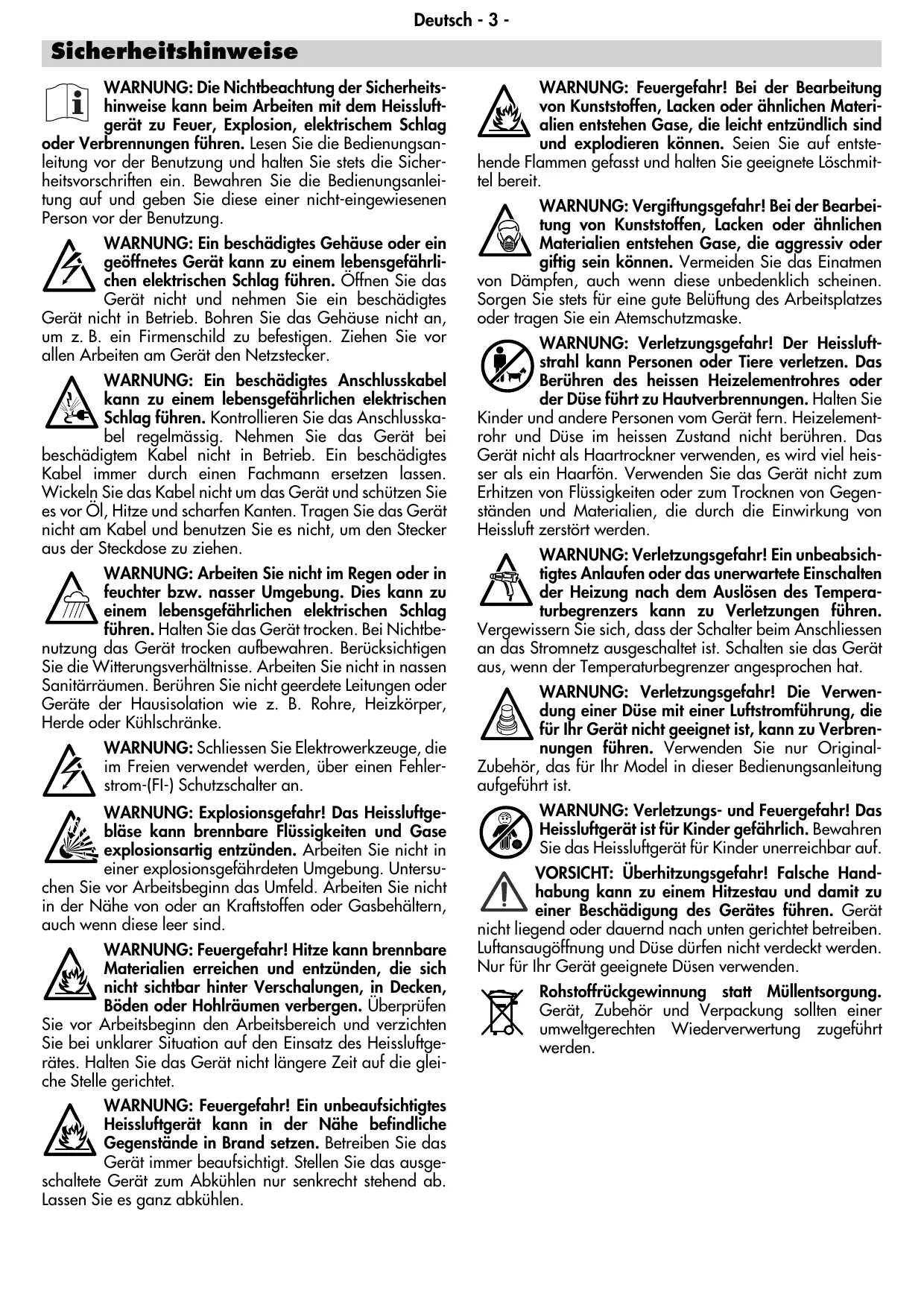

WARNING: Die Nichtbeachtung der Sicherheitshinweise kann beim Arbeiten mit dem Heissluftgerät zu Feuer, Explosion, elektrischem Schlag

oder Verbrennungen führen. Lesen Sie die Bedienungsanleitung vor der Benutzung und halten Sie stets die Sicherheitsvorschriften ein. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese einer nicht-eingewiesenen Person vor der Benutzung.

WARNING: Ein beschädigtes Gehäuse oder ein geöffnetes Gerät kann zu einem lebensgefährlichen elektrischen Schlag führen. Öffnen Sie das Gerät nicht undnehmen Sie ein beschädigtes

Gerät nicht in Betrieb. Bohren Sie das Gehäuse nicht an, um z. B. ein Firmenschild zu befestigen. Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

WARNING: Ein beschädigtes Anschlusskabel kann zu einem lebensgefährlichen elektrischen Schlag führen. Kontrollieren Sie das Anschlusskabel regelmässig. Nehmen Sie das Gerät bei

beschädigtem Kabel nicht in Betrieb. Ein beschädigtes Kabel immer durch einen Fachmann ersetzen setzen. Wickeln Sie das Kabel nicht um das Gerät und schützen Sie es vor Öl, Hitze und scharfen Kanten. Tragen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zuziehen.

WARNING: Arbeiten Sie nicht im Regen oder in feuchter bzw. nasser Umgebung. Dies kann zu einem lebensgefährlichen elektrischen Schlag führen. Halten Sie das Gerät trocken. Bei Nichtbe

nutzung das Gerät trocken aufbewahren. Berücksichtigten Sie die Witterungsverhältnisse. Arbeiten Sie nicht in nassen Sanitärräumen. Berühren Sie nicht geerdete Leitungen oder Geräte der Haus isolation wie z. B. Rohre, Heizkörper, Herde oder Kühlschränke.

WARNING: Schliessen Sie Elektrowerkzeuge, die im Freien verwendet werden, über einen Fehlerstrom-(FI-) Schutzschalter an.

WARNING: Explosionsgebäusekann brennbare Flüssigkeiten und Gase explosionsartig entzünden. Arbeiten Sie nicht in einer explosionsgehrdeten Umgebung. Untersu

chen Sie vor Arbeitsbeginn das Umfeld. Arbeiten Sie nicht in der Nähe von oder an Kraftstoffen oder Gasbehältern, auch wenn diese leer sind.

WARNING: Feuergefahr! Hitze kann brennbare Materialien erreichen und entzünden, die sich nicht sightbar hinter Verschalungen, in Decken, Böden oder Hohlräumen verbergen. Überprüfen

Sie vor Arbeitsbeginn den Arbeitsbereich und verzichten Sie bei unklarer Situation auf den Einsatz des Heissluftgerätes. Halten Sie das Gerät nicht langere Zeit auf die gleiche Stelle gerichtet.

WARNING: Feuergefahr! Ein unbeaufsichtigtes Heissluftgerät kann in der Höhe befindliche Gegenstände in Brand setzen. Betreiben Sie das Gerät immer beaufsichtigt. Stellen Sie das ausge

schaltete Gerät zum Abkühlen nur senkrecht stehend ab.
Lassen Sie es ganz abkühlen.

WARNING: Feuergefahr! Bei der Bearbeitung von Kunststoffen, Lacken oder ähnlichen Materialien entstehen Gase, die leicht entsündlich sind und explodieren können. Seien Sie auf entste

hende Flammen gefasst und halten Sie geeignete Löschmittel bereit.

WARNING: Vergiftungsgefahr! Bei der Bearbeitung von Kunststoffen, Lacken oder ähnlichen Materialien entstehen Gase, die aggressiv oder giffig sein konnen. Vermeiden Sie das Einatmen

von Dämpfen, auch wenn diese unbedenklich scheinen. Sorgen Sie stets für eine gute Belüftung des Arbeitsplatzes oder/TRagen Sie ein Atemschutzmaske.

WARNING: Verletzungsgefahr! Der Heissluftstrahl kann Personen oder Tiere verletzen. Das Berühren des heissen Heizelementrohres oder der Düse führt zu Hautverbrennungen. Halten Sie

Kinder und andere Personen vom Gerät fern. Heizelementrohr und Düse im heissen Zustand nicht berühren. Das Gerät nicht als Haartrockner verwenden, es wird viel heisser als ein Haarfon. Verwenden Sie das Gerät nicht zum Erhitzen von Flüssigkeiten oder zum Trocknen von Gegenständen und Materialien, die durch die Einwirkung von Heissluft zerstört werden.

WARNING: Verletzungsgefahr! Ein unbeabsichtigtes Anlaufen oder das unerwartete Einschalten der Heizung nach dem Auslösen des Temperaturbegrenzers kann zu Verletzungen führen.

Vergewissern Sie sich, dass der Schalter beim Anschliessen an das Stromnetz ausgeschelt ist. Schalten sie das Gerät aus, wenn der Temperaturbegrenzer angesprochen hat.

WARNING: Verletzungsgefahr! Die Verwendung einer Duse mit einer Luftstromführung, die für Ihr Gerät nicht geeignet ist, kann zu Verbrennungen führen. Verwenden Sie nur Original-

Zubehör, das für Ihr Model in dieser Bedienungsanleitung aufgeführt ist.

WARNING: Verletzungs- und Feuergefahr! Das Heissluftgerät ist für Kinder gefährlich. Bewahren Sie das Heissluftgerät für Kinder unerreichbar auf.

VORSICHT: Überhitzungsgefahr! Falsche Handhabung kann zu einem Hitzestau und damit zu einer Beschädigung des Gerätes führen. Gerät

nicht liegend oder dauernd nach unter gerichtet betreiben. Luftansaugöffnung und Duse)durfen nicht verdeckt werden. Nur fur Ihr Gerat geeignete Dusen verwenden.

Rohstoffrückgewinnungstatt Mullentsorgung. Gerät, Zubehor und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführrt werden.

Technische Daten

		A						B					C
Spannung	[V]	230		120		100		230		120		100	230	120	100
Frequenz	[Hz]	50/60						50/60					50/60
Leistung	[W]	1600		1200		1100		1800		1400		1200	2000	1500	1300
Stromaufnahme	[A]	7		10		11		8		12		12	9	13	13
Schalterstufen		0 - I - II						0 - I - II					0 - I
Temperatur	Stufe	I	II	I	II	I	II	Manuell einstellbar					Elektronisch einstellbar und geregelt
	[°C]	350	500	500		500		100-550		80-550		80-550	80-650	80-650	80-650
	[°F]	660	930	930		930		210-1020		180-1020		180-1020	180-1200	180-1200	180-1200
Luftmenge	Stufe	I	II	I	II	I	II	I	II	I	II	I	II	Elektronisch einstellbar
	[I/min]	350	500	250	400	250	400	250	550	250	450	250	450	200-550	200-500	200-500
	[cfm]	12.5	17.5	8.8	14	8.8	14	8.8	19.5	8.8	16	8.8	16	7-19.5	7-17.5	7-17.5
Gewichtohne Kabel	[kg]	0.58						0.60					0.63
	[lbs]	1.28						1.32					1.39
Abmessungen	[mm]	230 x 80 x 240
L x B x H	[inch]	9.1 x 3.2 x 9.5
Schutzklasse		II/ [□ (Doppelt isoliert)

Bestimmungsgemässer Gebrauch

Dieses Heissluftgerät ist unter Einhaltung der Sicherheitsvorschriften und Verwendung von Original-Zubehör für alle in dieser Bedienungsanleitung aufgeführten Anwendungen mit Heissluft bestimmt.

Anwendungen	A	B	C
Schrumpfen von Schrumpfschläuchen, Lötverbinder und -anschlüsse, Verpackungen sowie Elektro-komponenten.	●	●	●
Verformen von Acryl-, PVC-, und Polystyrol-Artikeln, Rohren, Platten und Profilen sowie nassen Hö-l-zern.	●	●	●
Schweissen von thermoplastischen Kunststoffen, PVC-und Linoleum-Bodenbeläge, PVC-beschichtete-Gewebe, -Planen, -Folien.		●	●
Löten von Zinn, Spezial-Silberlot, SMD-Bauelementen, Kabelschuhen sowie Lösen von Lötverbindun-gen.		●	●
Entlasten - Entfernen alter, auch dicker Öl- und Lackfarbschachten sowie Kunststoffputze.	●	●	●
Trocknen von Farbtonproben, Spachtelmassen, Klebern, Baufugen und Stuckformen.	●	●	●
Klebverbinder - Grossflächiges Kleben mit Kontaktklebern, Aktivieren von Haftklebern, Beschleuni-gung von Klebevorgängen, Lösen von Klebepunkten sowie Lösen oder Anbringen von Kantenumlei-mern.	●	●	●
Auftauen von vereisten Treppenstufen, Turschlösern, Kofferraumdeckel, Turen am Auto oder Was-serleitungen sowie Abtauen von Kuhl- und Gefrierschränken.	●	●	●
Desinfizieren - mit 600 °C Heissluft können Tierständechnell von Bakterien befrei werden. Holzwür-merbefall kann bekämpft werden (Achtung: Brandgebung! Holzfläche nicht so stark erhitzen.).		●	●

Düse auf Heizelementrohr 3 aufsetzen

Eine herunterfallende Duse kann einen Gegenstand entzünden. Die Dusen müssen fest und sicher auf dem Gerämt montiert sein.

Das Berühren der heissen Düse kann zu einer schweren Verbrennung führen. Vor dem Aufsetzen bzw. Wechseln der Düse das Gerät ganz abkühlen halten oder ein geeignetes Werkzeug benutzen.

Eine heisse Düse kann eine Unterlage entzünden. Legen Sie die heisse Düse nur auf einer feuerfesten Unterlage ab.

Eine falsche oder defekte Duse kann zu Heissluftrückschlag führen und das Gerät beschädigen. Nur für Ihr Gerät geeignete Original-Düssen gemäss Tabelle verwenden.

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Verlängerungskabel müssen einen Querschnitt von min. 2 × 1.5 mm^2 haben.

Einschalten:

Ausschalten:

A:Stellen Sie den Schalter 1 auf I oder II.

Stellen Sie den Schalter 1 auf 0.

B: Stellen Sie den Schalter 1 auf I oder II. Stellen Sie den Temperaturregler 2 nach Bedarf ein.

Stellen Sie zum Abkühlen den Schalter 1 auf II und den Temperaturregler 2 auf MIN. Wenn das Gerät abgekühlt ist, stellen Sie den Schalter 1 auf O.

C: Stellen Sie den Schalter 1 auf I. Wahlen Sie das gewünschte Programm, oder programmieren Sie Temperatur und Luftstrom nach ihren Wünschen (siehe „Einstellungen").

Lassen Sie zum Abkühlen das Gerät auf COOL DOWN laufen (siehe „Einstellungen").

Wenn das Gerät abgekühlt ist, stellen Sie den Schalter 1 auf 0.

Einstellungen an Display 2 vornehmen

Die Auschwitz starten mit der Taste SELECT (Menu). Hinweis: Wenn eine Anzeige im Display blinkt, kann jeweils mit PLUS oder MINUS eine Veränderung vorgenommen werden. Erneutes Betätigen von SELECT führt zum nachsten Schritt.

Sprachauswahl, Temperatur

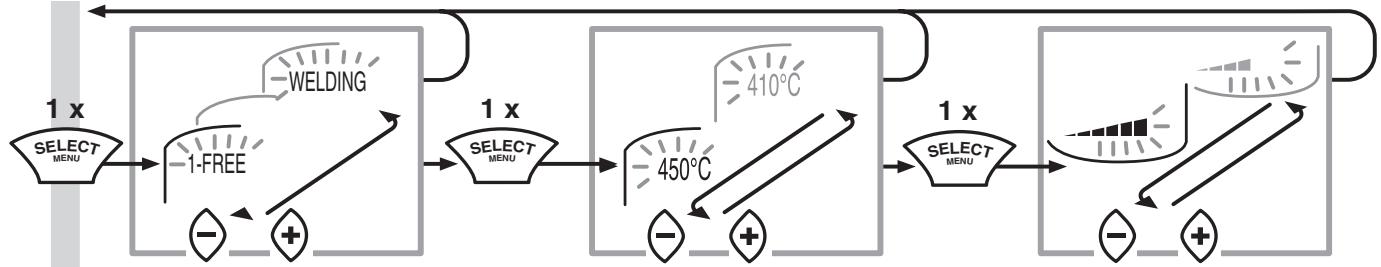

Funktionsprogramm wahlen

1. 1-Freie Einstellung 80^ C / 5
2. 2-Frei Einstellung 80^ / 5
3. Schrumpfen 450^ C / 5
4. Formen 500^ C / 4
5. Weichlöten 650^ C / 3
6. Farbe trocknen 650^ C / 5

7. Farbe entfernen 425 °C/5

8. Schweissen PEPDM 280^ C / 5

9. Schweissen HD-PE 300^ C / 3
10. Schweissen PP 320 °C/3
11. Schweissen PVC-U 340^ C / 3
12. Schweissen ABS 360^ C / 3
13. Schweissen PC 370 °C/3
14. Schweissen Boden-Folien 450^ C / 3

Das Schlagwort des ausgewählten Funktionprogrammes wird blinkend dargestellt. Längerer Text beginnt nach 2 Sek. zu laufen und keht nach 2 Durchgängen zum Schlagwort darüber. In dieser Zeit kann die SELECT-Taste erneut gedrückt werden, um die Temperatur bzw. die Luftmenge anzupassen.

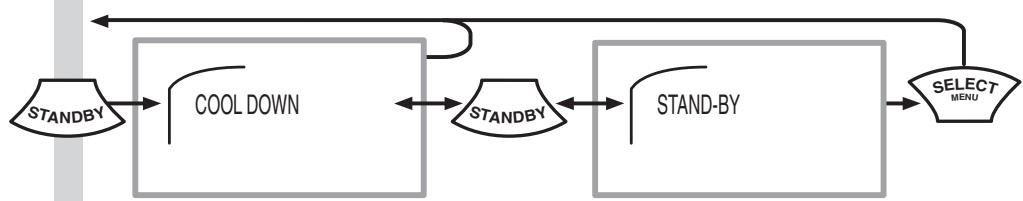

STANDBY oder COOL DOWN wahlen

• Wahlen Sie STANDBY, wenn Sie die Arbeit kurz unterbrechen. Die Energieaufnahme wird reduziert.
• Wahlen Sie am Arbeitsende immer COOL DOWN. Schalten Sie das Gerät aus, wenn es abgekühlt ist undziehen Sie den Stecker aus der Steckdose.

Safety Rules

Valj Funktionprogram

1. 1-Fritt val 80^ C / 5 8. Svetsning PEPDM 280^ C / 5
2. 2-Fritt val 80^ C / 5 9. Svetsning HD-PE 300^ C / 3
3. Krympning 450 °C/5 10. Svetsning PP 320 °C/3
4. Formning 500 °C/4 11. Svetsning PVC-U 340 °C/3
5. Kopparlodning 650 °C/3 12. Svetsning ABS 360 °C/3
6. Torkning 650 °C/5 13. Svetsning PC 370 °C/3
7. Fargborttagning 425 °C/5 14. Svetsning golv-folie 450 °C/3

Konformitätserklärung

bestätigt, dass die Heissluftgebläse HG5012, HG551V, HG651C

hergestellt von LEISTER Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil, in der von uns in Verkehr gebrachten Ausführung die EG-Richtlinien 2004/108 und 2006/95 erfüllen und folgende Normen angewendet wurden:

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Änderungen vorbehalten
