GEBRUIKSAANWIJZING HG5012 MAKITA

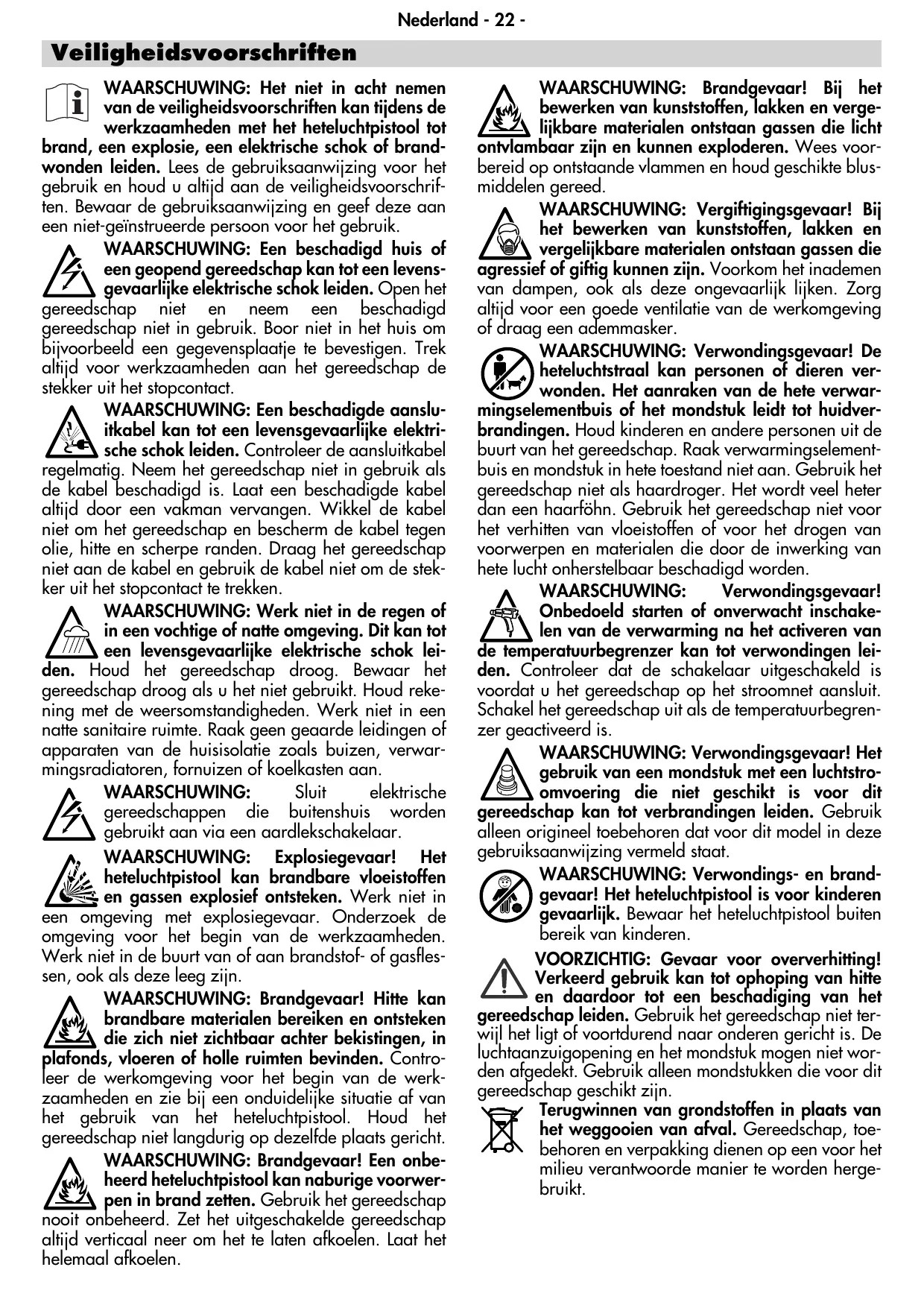

Veiligheidsvoorschriften

WAARSCHUWING: Het Niet in acht nemen van de veiligheidsvoorschriften kanijdens de werkzaamheden met het heteluchtpistol tot

brand, een explosie, een elektrische schok of brandwonden leiden. Lees de gebruiksaanwijzing voor het gebruik en houd u altiijd aan de veiligheidsvoorschriften. Bewaar de gebruiksaanwijzing en geef deze aan een Niet-geinstrueerde persoon voor het gebruik.

WAARSCHUWING: Een beschadigd huis of een geopend gereedschap kan tot een levensgevaarlijke elektrische schok leiden. Open het

gereedschap nicht en neem een beschadigd gereedschap nicht in gebruik. Boor Niet in hetuis om bijvoorbeeld een gevevensplaatje te bevestigen. Trek altiijd voor werkzaamheden aan het gereedschap de stekker uit het stopcontact.

WAARSCHUWING: Een beschadigde aansluitkabel kan tot een levensgevaarlijke elektrische schok leiden. Controller de aansluitkabel

regelmatig. Neem het gereedschap Niet in gebruik als de kabel beschadigd is. Laat een beschadigde kabel altijd door een vakman verrangen. Wikkel de kabel Niet om het gereedschap en beschem de kabel gegen olie,itte en scherpe randen.Draag het gereedschap Niet aan de kabel en gebruik de kabel Niet om de stekeruit het stopcontact te trekken.

WAARSCHUWING: Werk Niet in de regen of in een vochtige of natte omgeving. Dit kan tot een levensgevaarlijke elektrische schok lei-

den. Houd het gereedschap droog. Bewaar het gereedschap droog als u het Niet gebruikt. Houd rekening met de weersomstandigheden. Werk net in een natte sanitaire ruimte. Raak geen geaarde leidingen of apparaten van de huisisolatie zoals buizen, verwarmingsradiatoren, fornuizen of koelkasten aan.

WAARSCHUWING: Sluit elektrische gereedschappen die buitenshuis worden gebrukt aan via een aardlekschakelaar.

WAARSCHUWING: Explosiegevaar! Het heteluchtpistol kan brandbare vloeistoffen en gassen explosief ontsteken. Werk Niet in

een omgeving met explosiegevaar. Onderzoek de omgeving voor het begin van de werkzaamheden. Werk Niet in de buurt van of aan brandstof- of gasflesen, ook als deze leeg�.

WAARSCHUWING: Brandgevaar! Hitte kan brandbare materialen bereiken en ontsteken die zich nicht zichtbaar darüber bekistingen, in

plafonds, vloeren of holle ruimten bevinden. Controlleer de werkomgeving voor het begin van de werkzaamheden en zich bij een onduidelijke situatie af van het gebruik van het heteluchtpistol. Houd het gereedschap Niet langdurig op bezelfdeplaats gericht.

WAARSCHUWING: Brandgevaar! Een onbeheerd heteluchtpistol kan naburige voorwerpen in brand zieten. Gebruik het gereedschap

nooit onbeheerd. Zet het uitgeschakelde gereedschap altijd verticaal neer om het te lately afkoelen. Laat het helemaal afkoelen.

WAARSCHUWING: Brandgevaar! Bij het bewerken van kunststoffen, lakken en vergelijkbare materialen ontstaan gassen die Licht

ontvlambaar zijn en kuren explodingeren. Wees voorbereid op ontstaande vlammen en houd geschikte blusmiddelen gereed.

WAARSCHUWING: Vergiftigingsgevaar! Bij het bewerken van kunststoffen, lakken en vergelijkbare materiaalen ontstaan gassen die nef of giftig konnen zijn. Voorkom het inademen dampen, ook als deze ongevaarlijk lijken. Zorgoor een goede ventilatie van de werkomgeving aan een admemasker.

WAARSCHUWING: Verwondingsgevaar! De heteluchtstraal kan Personen of dieren verwonden. Het aanraken van de hete verwarlementbuis of het mondstuk leidt tot huidvergen. Houd kinderen en andere Personen uit de in het gereedschap. Raak verwarmingselementmonstuk in hete toestand Niet aan. Gebruik het schap Niet als haardroger. Het worden veel heter ahaarfohn. Gebruik het gereedschap Niet voor ititten van vloeistoffen of voor het drogen van rpen en materialen die door de inwerking van nht onherstelbaar beschadigd worden.

WAARSCHUWING: Verwondingsgevaar! Onbedoeld starten of onverwacht inschaklen van de verwarming na het activeren van operatuurbegrenzer kan tot verwondenen leiontroleer dat de schakelaar uitgeschakeld is u het gereedschap op het stroomnet aansluit. het gereedschap uit als de temperatuurbegrenctiveerd is.

WAARSCHUWING: Verwondingsgevaar! Het gebruik van een mondstuk met een luchtstro- omvoering die Niet geschikt is voor dit schap kan tot verbrandingen leiden. Gebruik origineel toebehoren dat voor dit model in deze saanwijzing vermeld staat.

WAARSCHUWING: Verwondings- en brandgevaar! Het heteluchtpistol is voor kinderen gevaarlijk. Bewaar het heteluchtpistol buiten bereik van kinderen.

VOORZICHTIG: Gevaar voor oververhitting! Verkeerd gebruik kan tot ophoping van dit en daardoor tot een beschadiging van het schap leiden. Gebruik het gereedschap Niet terligt of voortdurend waar onderen gericht is. Denzuigopening en het mondstuk mogen Niet woredekt. Gebruik alleen mondstukken die voor dit schap geschikt+zijn.

Terugwinnen van grondstoffen in plaats van het weggooien van afval. Gereedschap, toebehoren en verpakking dieren op een voor het milieu verantwoorde manier te worden hergebruikt.

Technische gegevens

		A						B					C
Spanning	[V]	230		120		100		230		120		100	230	120	100
Frequentie	[Hz]	50/60						50/60					50/60
Capaciteit	[W]	1600		1200		1100		1800		1400		1200	2000	1500	1300
Stroomopname	[A]	7		10		11		8		12		12	9	13	13
Schakelaarstanden		0 - I - II						0 - I - II					0 - I
Temperatuur	Stand	I	II	I	II	I	II	Handmatig instelbaar					Elektronisch instelbaar en geregeld
	[°C]	350	500	500		500		100-550		80-550		80-550	80-650	80-650	80-650
	[°F]	660	930	930		930		210-1020		180-1020		180-1020	180-1200	180-1200	180-1200
Luchthoeveelheid	Stand	I	II	I	II	I	II	I	II	I	II	I	II	Elektronisch instelbaar
	[I/min]	350	500	250	400	250	400	250	550	250	450	250	450	200-550	200-500	200-500
	[cfm]	12.5	17.5	8.8	14	8.8	14	8.8	19.5	8.8	16	8.8	16	7-19.5	7-17.5	7-17.5
Gewicht zonder kabel	[kg]	0.58						0.60					0.63
	[lbs]	1.28						1.32					1.39
Afmetingen	[mm]	230 x 80 x 240
L x B x H	[inch]	9.1 x 3.2 x 9.5
Isolatieklasse		II/ [□ (dubbel geïsoleer)d)

Gebruik volgens bestemming

Dit heteluchtpistol is bestemd voor alle in deze gebruiksaanwijzing genoemde toepassingen met hare lucht, met de inachtneming van de veiligheidsvoorschriften en met het gebruik van origineel toebehoren.

Toepassingen	A	B	C
Krimpen van krimpkousen, soldeerverbindingen en -aansluitingen, verpakkingen en elektrische com- ponenten.	●	●	●
Vervormen van acryl-, pvc- en polystyreenartikelen, buizen, platen, profielen en nat hout.	●	●	●
Lassen van thermoplastische kunststoffen, pvc- en linoleumvloerbedekkingen, met pvc beklede weef- sels, zeilen en folie.		●	●
Solderen van tin, specialzilversoldeer, SMD-bouwelementen, kabelschoentjes en het losmaken van soldeerverbindingen.		●	●
Verwijderen van oude (ook ditke) olie- en laklagen en kunststoffbekleding.	●	●	●
Drogen van kleurproeven, plamuur, lijm, bouwvoegen en stucvormen.	●	●	●
Lijmen op grote oppervlakken met contactlijm, activeren van hechtlijm, versnellen van het lijmproces, losmaken van lijmpunten en verwijdersen of aanbrengen van fineer.	●	●	●
Ontdooien van bevoren traptreden, deursloten, kofferbakdeksels, autodeuren, waterleidingen, koel- en vrieskasten.	●	●	●
Desinfechteren met het ehe lustc van 600 °C voor het snel verwijderen van bacteriën uit dierenstallen. Houtworm kan worden bestreden (pas op voor brandgevaar, verhit het houtoppervlak Niet te sterk).		●	●

Mondstuk op verwarmingselementbuis 3 aanbrengen

Een vallend mondstuk kan een voorwerp去做 ontbranden. Het mondstuk要去 stevig op het gereedschap gemonteerd�.
! Het aanraken van het hare mondstuk kan tot ernstige brandwonden leiden. Laat het gereedschap volledig afkoelen voordatu het mondstuk aanbrengt of verrangt, of gebruik waarvoor een geschikt hulpgereedschap.
Een heet mondstuk kan een ondergrond doen ontbranden. Leg het hete mondstuk alleen op een vuurvaste ondergrond neer.
Een verkeerd of defect mondstuk kan tot terugstroming van hetuucht leiden en het gereedschap beschadigen. Gebruik voor dit gereedschap alleen originele mondstukken volgens de tabel.

Neem de netspanning in acht: De spanning van de stroobron moet overeenkomen met de gegevens op het typeplaatje van het gereedschap. Verlengkabels要去en een diameter van min. 2 × 1,5 ~mm^2 hebben.

Inschakelen:

Uitschakelen:

A: Zet de schakelaar 1 op I of II.

Zet de schakelaar 1 op 0.

B: Zet de schakelaar 1 op I of II. Stel de temperatuurregelaar 2aar behoefte in.

Zet de schakelaar 1 op II en de temperatuurregelaar 2 op MIN om het gereedschap te lately afkoelen. Als het gereedschap afgekoeld is, zet u de schakelaar 1 op O.

C: Zet de schakelaar 1 op I. Kies het gewenste programma of programmeer temperatuur en luchtstroom volgens uw wensen (zie „Instellen- gen").

Laat het gereedschap op COOL DOWN lopen (zie „Instellingen“) om het te lately afkoelen. Als het gereedschap afgekoeld is,zet u de scha-kelaar 1 op O.

C Waarden in het display 2 instellen

Begin het instellen met de toets Taste SELECT (menu). Opmerking: Als er een waarde in het display knippert,(Int u de waarde met PLUS of MIN veranderen. Druk opnieuw op SELECT om verdier te gaan.

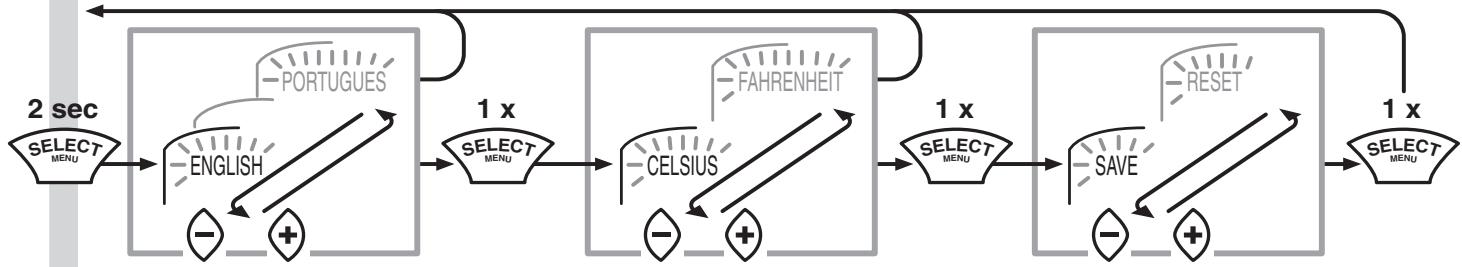

Taalkeuze, temperatuur

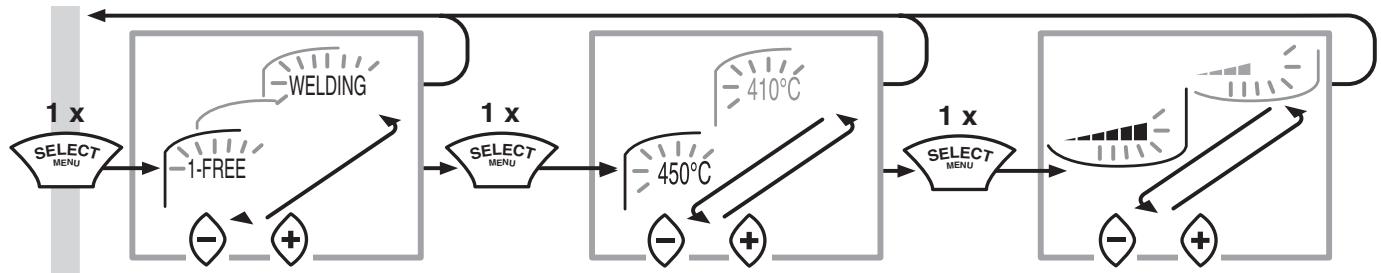

Functieprogramma kiezen

1. 1-vrije keus

80 °C/5

1. Lassen PPEPDM

280 °C/5

1. 2-vrije keus

80^ C / 5

1. Lassen HD-PE

300^ C / 3

1. Krimpen

450^ C / 5

1. Lassen PP

320^ C / 3

1. Vervormen

500°C/4

1. Lassen PVC-U

340^ C / 3

1. Koper solderen

650^ C / 3

1. Lassen ABS

360^ C / 3

1. Verf drogen

650^ / 5

1. Lassen PC

370^ C / 3

1. Verfa branden

425°C/5

1. Lassen vloer-folie

450^ C / 3

De naam van het gekozen functieprogramma knippert. Een lange tekst beginn na 2 seconden te lopen. Nadat de tekst twee koer is weergegeven, verschijnt de naam waer. Gedurende dezeijd kunt u opnieuw op de toets SELECT drukken om de temperatuur of de luchthoeveelheid aan te passen.

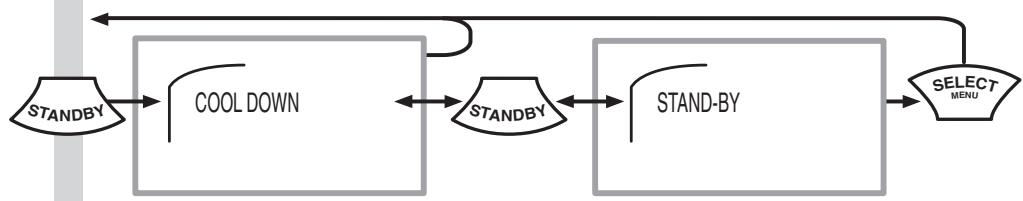

STANDBY of COOL DOWN kiezen

• Kies STANDBY als u de werkzaamheden kort onderbreekt. De energieopname worden beperkt.
• Kies na het beeindigen van de werkzaamheden altijd COOL DOWN. Schakel het gereedschap uit als het afgekoeld is en trek de stekker uit het stopcontact.

Keevalik, temperatuur

Verklaring van overeenstemming

geproducedoord door LEISTER Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil, in de door ons in omloop gebrachte uitvoering, voldoen aan de EG-richtlijnen 2004/108 en 2006/95 en aan de bepalingen van de volgende normen:

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Wijzigingen voorbehonden
