MANUALE UTENTE HG5012 MAKITA

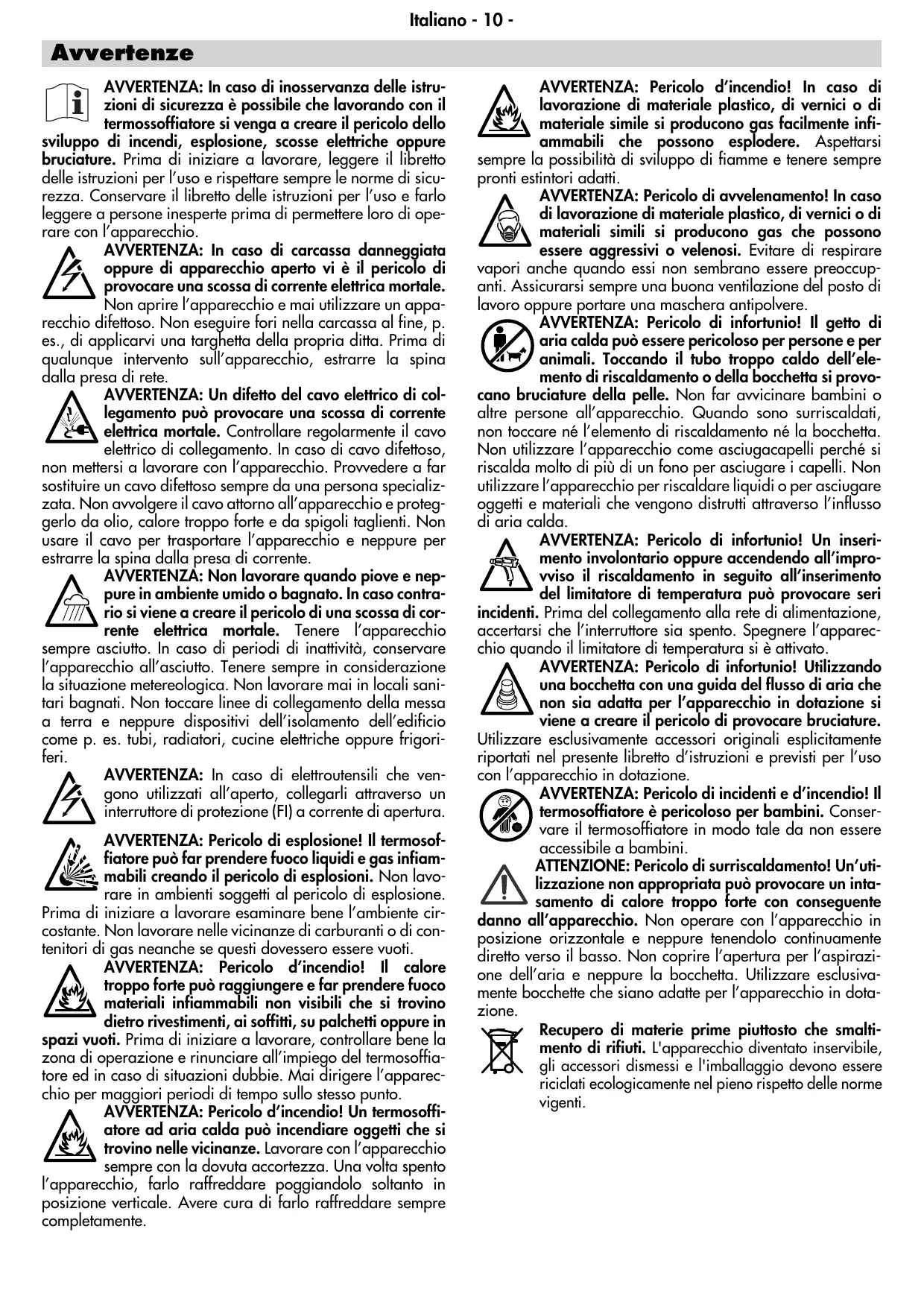

AVVERTENZA: In caso di inosservanza delle istruzioni di sicurezza è possible che lavorando con il termossoffiatore si venga a create il pericolo dello

sviluppo di incendi, esplosione, scosse elettriche oppure bruciature. Prima di iniziare a lavorare, leggere il libretto delle istruzioni per l'uso e rispetto sempre le norme di sicurezza. Conservare il libretto delle istruzioni per l'uso e farlo leggere a persone inesperte prima di permettere loro di operare con l'apparecchio.

AVVERTENZA: In caso di carcassa danneggiata oppure di apparecchio aperto vi è il pericolò di provocare una scossa di corrente elettrica mortale.

Non aprire l'apparecchio e mai utilizzato un appadifettioso. Non eseguire fori nella carcassa al fine, p. 12. Applicarvi una targhetta della propria ditta. Prima di cui intervento sull'apparecchio, estrarre la spina cesa di rete.

AVVERTENZA: Un difetto del cavo elettrico di collegamento più provocare una scossa di corrente elettrica mortale. Controllare regolarmente il cavo elettrico di collegamento. In caso di cavo difettioso,

non mettersi a lavorare con l'apparecchio. Provedere a far sostituire un cavo difettoso sempre da una persona specializzata. Non avvolgere il cavo attorno all'apparecchio e protegerlo da olio, calore troppo forte e da spigoli taglienti. Non usare il cavo per trasportare l'apparecchio e neppure per estrarre la spina alla presa di corrente.

AVVERTENZA: Non lavorare quando piove e neppure in ambiente umido o bagnato. In caso contrario si viene a creare il pericolo di una scossa di corrente elettrica mortale. Tenere l'apparecchio

sempre asciutto. In caso di periodi di inattività, conservare l'apparecchio all'ascutto. Tenere sempre in considerazione la situazione metereologica. Non lavorare mai in locali sanitari bagnati. Non toccare linee di collegamento della messa a terra e neppure dispositivi dell'isolamento dell'edificio come p. es. tubi, radiatori, cucine elettriche oppure frigori-feri.

AVVERTENZA: In caso di eletttroutensili che vengono utilizzati all'aperto, collegarliattraverso un interruptatore di protezione (FI) a corrente di aperture.

AVVERTENZA: Pericolo di esplosion! Il termosofiatore più far prendere fuoco liquidi e gas inflammabili creando il pericolo di esplosioni. Non lavorare in ambienti soggetti al pericolo di esplosione.

Prima di iniziare a lavorare esaminare bene l'ambiente circostante. Non lavorare nelle vicinanze di carburanti o di contentitori di gas neanche se quosti dovessero essere vuoti.

AVVERTENZA: Pericolo d'incendio! Il calore troppo forte può raggiungere e far prendere fuoco materiali infiammabili non visibili che si trovino diaetro rivestimenti, ai soffitti, su palchetti oppure in

spazi vuoti. Prima di iniziare a lavorare, controllare bene la zona di operazione e rinunciare all'impiego del termosoffiatore ed in caso di situazioni dubbie. Mai dirigere l'apparecchio per maggiori periodi di tempo sullo stesso punto.

AVVERTENZA: Pericolò d'incendio! Un termosofficiatore ad aria calda più incendiare oggetti che si trovino nelle vicinanze. Lavorare con l'apparecchio sempre con la dovuta accortezza. Una volta spento

l'apparecchio, farlo raffreddare poggiandolo sostanto in posizione verticale. Avere cura di farlo raffreddare sempre completeness.

AVVERTENZA: Pericolo d'incendio! In caso di lavorazione di materiale plastico, di vernici o di materiale simile si producono gas disponibile infiammabili che possono esplodere. Aspettarsi

sempre la possibilità di sviluppo di fiamme e tenere sempre pronti estintori adatti.

AVVERTENZA: Pericolo di avvelamento! In caso di lavorazione di materiale plastico, di vernici o di materiali similisi si producono gas che possono essere aggressivi o velenosi. Evitare di respirare

vaporianche quando essi non sembrano essere preoccupanti.Assicurarsi sempre una buona ventilazione delippo di lavoro oppure portare una maschera antipolvere.

AVVERTENZA: Pericolo di infortunio! Il getto di aria calda cui èssere pericoloso per persona e per animali. Toccando il tubo troppo caldo dell'elemento di riscaldamento o della bocchetta si provo

cano bruciature della pelle. Non far avvincare bambini o altre persone all'apparecchio. Quando sono surriscaldati, non toccare né l'elemento di riscaldamento né la bocchetta. Non utilizzato l'apparecchio come asciugacapelli perché si riscalda molto di più di un fono per asciugare i capelli. Non utilizzato l'apparecchio per riscaldare liquidi o per asciugare oggetti e materiali che vengono distruttiattraverso l'influsso di aria calda.

AVVERTENZA: Pericolo di infortunio! Un inserimento involontario oppure accendendo all'improvviso il riscaldamento in seguito all'inserimento del limitatore di temperatura più provocare seri

incidenti. Prima del collegamento alla rete di alimentazione, accertarsi che l'interruptore sua spento. Specnere l'apparecchio quando il limitatore di temperatura si è attivato.

AVVERTENZA: Pericolo di infortunio! Utilizzando una bocchetta con una guida del flusso di aria che non sua adatta per l'apparechio in dotazione si viene a create il pericolo di provocare bruciature.

Utilizzato esclusivamente accessori originali esquisitamente riportati nel presente libretto d'istruzioni e previsti per l'uso con l'apparecchio in dotazione.

AVVERTENZA: Pericolodi incidenti e d'incendio! Il termosoffiatore è pericoloso per bambini. Conservare il termosoffiatore in modo tale da non essere accessibile a bambini.

ATTENZIONE: Pericolo di surriscaldamento! Un'utilizzazione non appropriata più provocare un'intasamento di calore troppo forte con consequence

danno all'apparecchio. Non operare con l'apparecchio in posizione orizzontale e neppure tenendolo continuamente diretto verso il basso. Non coprire l'apertura per l'aspirazione dell'aria e neppure la bocchetta. Utilizzato escludamente bocchette che siano adatte per l'apparecchio in dotazione.

Recupero di materie prime piuttosto che smaltimento di rifiuti. L'apparecchio diventato inservibile, gli accessori dismessi e l'imballaggio devono essere riciclati ecologicamente nel piano rispetto delle norme vigenti.

		A						B						C
Tensione	[V]	230		120		100		230		120		100		230	120	100
Frequenza	[Hz]	50/60						50/60						50/60
Potenza	[W]	1600		1200		1100		1800		1400		1200		2000	1500	1300
Corrente assorbita	[A]	7		10		11		8		12		12		9	13	13
Posizioni dell'interruttore		0 - I - II						0 - I - II						0 - I
Temperatura	Posi-zione	I	II	I	II	I	II	Regolabile manualemente						Regolabile elettronicamente e stabilizzatot
	[°C]	350	500	500		500		100-550		80-550		80-550		80-650	80-650	80-650
	[°F]	660	930	930		930		210-1020		180-1020		180-1020		180-1200	180-1200	180-1200
Flusso volumetrico	Posi-zione	I	II	I	II	I	II	I	II	I	II	I	II	Regolabile elettronicamente
	[I/min]	350	500	250	400	250	400	250	550	250	450	250	450	200-550	200-500	200-500
	[cfm]	12.5	17.5	8.8	14	8.8	14	8.8	19.5	8.8	16	8.8	16	7-19.5	7-17.5	7-17.5
Pesozza cavo	[kg]	0.58						0.60						0.63
	[lbs]	1.28						1.32						1.39
Dimensioni L x B x H	[mm]	230 x 80 x 240
	[inch]	9.1 x 3.2 x 9.5
Classe di sicurezza		II/ [Doppio isolamento]

Uso conforme

Attenendosi alle norme e leggi inerenti la sicurezza ed utilizzando esclusivamente accessori originali, quello termosoffiatore cui quod estessereutilizzato per tuttele applicazioni con aria calda espllicitamente riportate nel presente libretto delle istruzioni per l'uso.

Applicazioni	A	B	C
Contrarre tubetti termoretrattili, giunture e collegamenti tramite brasatura, imballaggi nonché componenti elettrici.	●	●	●
Formare articoli di materiale acrilico, PVC, e polistirolo, tubi, piastre e profili nonché legnami bagnati.	●	●	●
Saldare materiali sintetici termoplastici, rivestimenti di pavimenti in PVC e linoleum, tessuti, copertoni e fogli di cellofan con stratificazioni in PVC.		●	●
Brasare lo stagno, lega speciale per brasatura contenente argento, componenti elettronici SMD, terminali per cavi nonché sblocco di giunture brasse.		●	●
Rimuovere strati di vernice - eliminare vecchi edanche spessi strati di olio e di vernice nonché strati di intonaco plasto.	●	●	●
Asciugare campioni di tonalità cromatica, superfici stuccate, colle, giunti edilizi e forme di stucco.	●	●	●
Appicare colla - Incollare con colle aicontatto su superficie maggiori, attivazione di colle autoadhesive, accelerazione di operazione di incollatura, staccare punti di fissaggio nonché stacco o applicazione di listelli incollati lateramente.	●	●	●
Sgelare gradini di scale, serrature della porta, cofani di bagagliai, sportelli di veicoli oppure condutture d'acqua nonché sbrinare frigoriferi e ghiacciatrici.	●	●	●
Disinfettare - con aria calda da 600 °C è possibile liberare velocemente stalle di animali da batteri. è possibile combattere ancillari del legno (Attenzione: Pericolo d'incendio! Non riscaldare troppo la superficie di legno.).		●	●

Applicare la bocchetta sull'elemento di riscaldamento 3

Una bocchetta che sfugge alla mano e cade più far prendere fuoco un oggetto. Le bocchette devono essere montate all'apparecchio fissandole bene ed in modo che siano ben salde.

Toccando la bocchetta troppo calda con una parte del corso è possibile provocare gravi combustioni. Prima di applicare o di sostuire la bocchetta, far raffreddare completamente l'apparecchio oppure utilizzato un attrezzo che sua adatto allo scopo.

Una bocchetta troppo calda più far prendere fuoco una base di appoggio. Bocchette troppo calde possono essere appoggiate esclusivamente su basi incombustibili.

Una bocchetta non appropriata oppure difettosa può provocare un controflusso di aria calda in grado di danneggiare l'apparecchio. Utilizzato solo bocchette originali che siano adatte all'apparecchio in dotazione e riportate nella tabella.

Osservare la tensione di rete: La tensione della rete deve corrispondere a quella riportata sulla targhetta dell'apparecchio. Cavi di prolunga devono avera una sezione trasversale di almeno 2 × 1.5mm^2 .

Accendere l'apparecchio:

A: Mettere l'interruttore 1 in posizione I oppure II.
B: Mettere l'interruttore 1 in posizione I oppure II. Regolare il termoregolatore 2 a seconda delle esigenze.

Spagnere l'apparecchio:

Mettere l'interruttore 1 in posizione 0.

Per far raffreddare l'apparecchio, mettere l'interruttore 1 in posizione Il ed il termoregolatore 2 in posizione MIN. Una volta che l'apparecchio si è raffreddato, mettere l'interruttore 1 in posizione 0.

C: Mettere l'interruttore 1 in posizione I. Selezionare il programma richiesto oppure programmare la temperatura ed il flusso d'aria a seconda delle proprie esigenze (vedere «Regolazioni»).

Far raffreddare l'apparecchio facendolo funzionare su COOL DOWN (Vedere «Regolazioni»).

Una volta che l'apparecchio si è raffreddato, mettere l'interruttore 1 in posizione 0.

Impostazioni sul display 2

Avviare la selezione con il tasting SELECT (Menu). Nota bene: quando sul display lampeggia una visualizzazione è possible eseguire una modifica operando rispettovamente con PLUS oppure MINUS. Premendo di nuovo SELECT si passa al passo successivo.

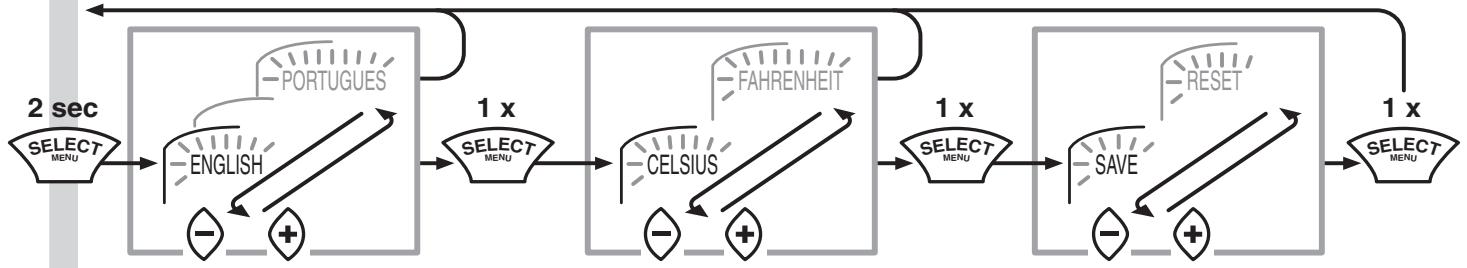

Selezione della lingua, temperatura

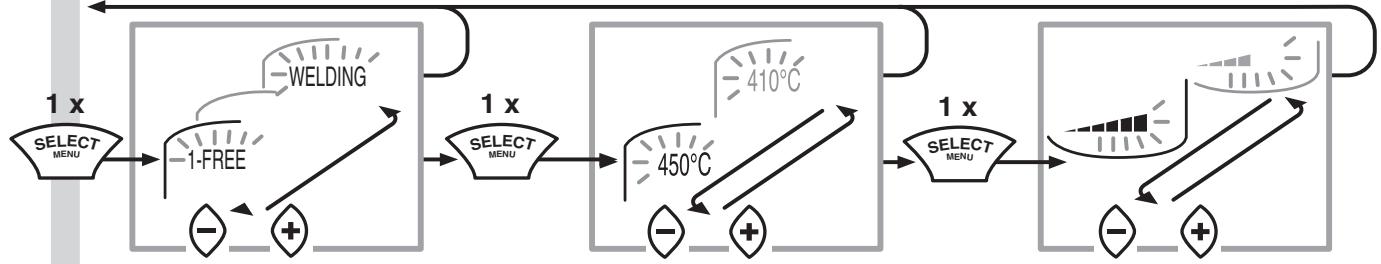

Selezionare il programma operativo

1. Selezione libera-1 80^ / 5
2. Selezione libera-2 80^ / 5
3. Termoretrarre 450°C/5
4. Formare 500^ C / 4
5. Saldare a stagno 650^ / 3
6. Asciugare pitura 650^ / 5

7. Sverniciatura 425 °C/5

8. Saldatura di PPEPDM 280 °C/5

9. Saldatura di HD-PE 300^ / 3
10. Saldatura di PP 320 °C/3
11. Saldatura di PVC-U 340 °C/3
12. Saldatura di ABS 360 °C/3
13. Saldatura di PC 370 °C/3
14. Saldatura di pavimenti-fogli 450^ / 3

La voce del rispettivo programma operativo selezionato lampeggia a ritmo alternato. Un testo più lungo inizia a scorrere除去 2 sec. e除去 2 passaggi torna indietro alla voce. In quello frangente è possible premere di nuovo il tasting SELECT per adattare la temperature oppure il flusso d'aria.

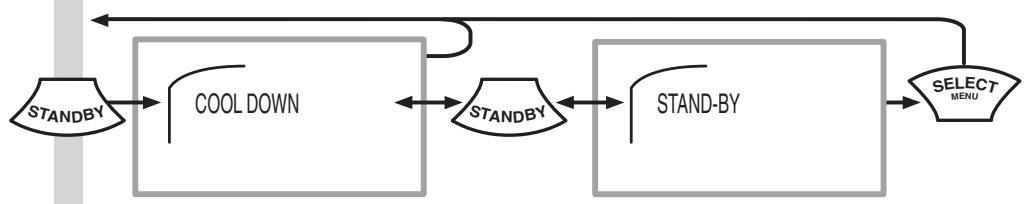

Selezionare STANDBY oppure COOL DOWN

• Selezionare STANDBY se si intende interrompere l'operazione solo per breve tempo. Si riduce l'assorbimento di energia.
• Una volta terminati i lavori selezionare sempre COOL DOWN. Specnere l'apparecchio quando si è raffreddato ed estrarre la spina dalla presa nella corrente!

A: Pange luliti I I voi II peale.

Pange luliti 10 peale.

B: Pange luliti 1 I voi II peale. Seadistage temperatuuriregulaator 2 vastavalt vajadusele.

Dichiarazione di conformità

MAKITA Corporation, 3-11-8 Sumiyoshi-cho, Anjo, Aichi 446-8502, Japan
conferma che i soffianti di aria calda HG5012, HG551V, HG651C

prodotti da LEISTER Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil, nella versione messa da nei in circolazione soddisfano le direttive CE 2004/108 e 2006/95; sono inoltre state applicate le seguenti norme:

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Con riserva di modifiche
