MANUALE UTENTE BO4557 MAKITA

I Levigatrice orbitale Istruzioni per l'uso

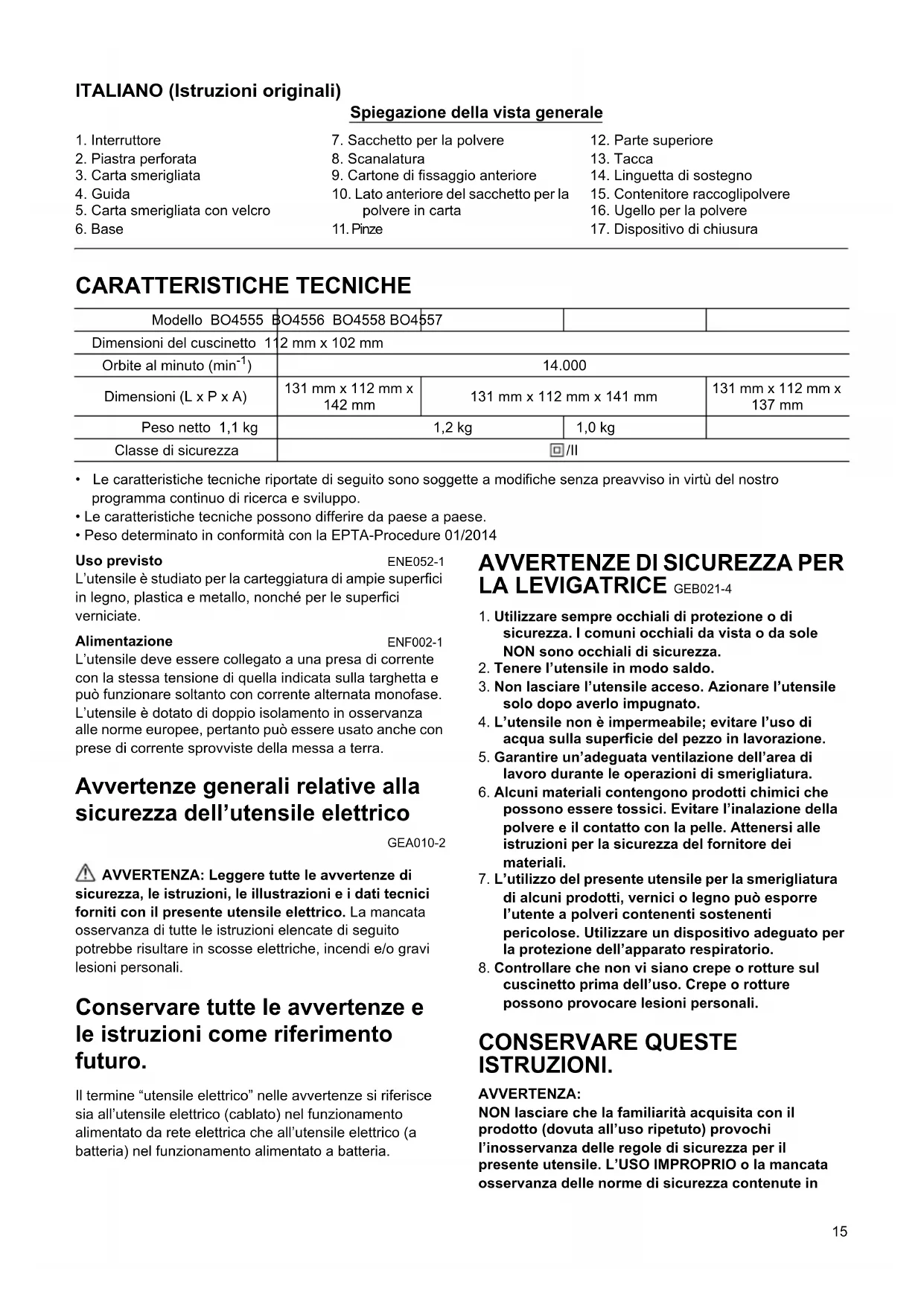

ITALIANO (Istruzioni originali)

Spiegazione della vista generale

1. Interruttore	7. Sacchetto per la polvere	12. Parte superiore
2. Piastra perforata	8. Scanalatura	13. Tacca
3. Carta smerigliata	9. Cartone di fissaggio anteriore	14. Linguetta di sostegno
4. Guida	10. Lato anteriore del sacchetto per la polvere in carta	15. Contenitore raccoglipolverve
5. Carta smerigliata con velcro		16. Ugello per la polvere
6. Base	11. Pinze	17. Dispositivo di chiusura

CARATTERISTICHE TECNICHE

Modello BO4555	BO4556 BO4558 BO4557
Dimensioni del cuscinetto 1	12 mm x 102 mm
Orbite al minuto (min-1)	14.000
Dimensioni (L x P x A)	131 mm x 112 mm x 142 mm	131 mm x 112 mm x 141 mm		131 mm x 112 mm x 137 mm
Peso netto 1,1 kg	1,2 kg		1,0 kg
Classe di sicurezza	#/II

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche alla preavviso in virtu del nostro programma continuo di ricerca e sviluppo.
• Le caratteristiche tecniche possono differire da paese a paese.
• Peso determinato in conformità con la EPTA-Procedure 01/2014

Uso previsto

ENE052-1

L'utensile è studiato per la carteggiatura di ampie superfici in legno, plastica e metallo, nonché per le superfici verniciate.

Alimentazione

ENF002-1

L'utensile deve essere collegato a una presa di corrente con la stessa tensione di quella individata sulla targhetta e cui funzionare sostanto con corrente alternata monofase.

L'utensile è dotato di doppio isolamento in osservanza alle norme europee, pertanto cui quere usatoanche con prese di corrente sprovviste della messa a terra.

Avvertenze generali relative alla sicurezza dell'utensile elettrico

GEA010-2

AVVERTENZA: Leggere tutte le avventenze di

sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti con il presente utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito potrebberisultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avventenze e le istruzioni come riferimento futuro.

Il termine "utensile elettrico" nelle avventenze si riferisce sua all'utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all'utensile elettrico (a batteria) nel funzionamento alimentato a batteria.

AVVERTENZE DISICUREZZA PER LA LEVIGATRICE GEB021-4

1. Utilizzare sempre occhiali di protezione o di sicurezza. I comuni occhiali da vista o da sole NON sono occhiali di sicurezza.
2. Tenere l'utensile in modo saldo
3. Non lasciare l'utensile acceso. Azionare l'utensile solo dopo averlo impugnato.
4. L'utensile non è impermeabile; evitare l'uso di acqua sulla superficie del pezzo in lavorazione.
5. Garantire un'adeguata ventilazione dell'area di lavoro durante le operazioni di smerigliatura.
6. Alcuni materiali contengono prodotti chimici che possono essere tossici. Evitare l'inalazione della polvere e il contatto con la pelle. Attenersi alle istruzioni per la sicurezza del fornitore dei materiali.
7. L'utilizzo del presente utensile per la smerigliatura di alcuni prodotti, vernici o legno più esporre l'utente a polveri contententi sostenti pericolose. Utilizzato un dispositivo adeguato per la protezione dell'apparato respiratorio.
8. Controllare che non vi siano crepe o rotture sul cuscinnetto prima dell'uso. Crepe o rotture possono provocare lesioni personali.

CONSERVARE QUESTE ISTRUZIONI.

AVVERTENZA:

NON lasciare che la familiarità acquisita con il prodotto (dovuta all'uso ripetuto) provochi l'inosservanza delle regole di sicurezza per il presente utensile. L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza containute in

questo manuale più provocare lesioni personali gravi.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Prima di regolare o controllare le funzioni dell'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.

Azionamento dell'interruttore (Fig. 1)

ATTENZIONE:

• Prima di collegare l'utensile all'alimentazione elettrica, verificare che sua spento.

Per accendere l'utensile, premere il lato "I" dell'interruttore. Per spagnere l'utensile, premere il lato "O" dell'interruttore.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e scollegato alla presa di corrente prima di iniziare qualiasi operazione su diesso.

Installazione o rimozione della carta abrasiva (Fig. 2)

Apriere il morsetto della carta sollevando la leva per sbloccarlo alla relativa porta, quando insertire un'estremità della carta nel morsetto, allineando i marginini del foglio in modo uniforme e parallelo ai lati della base (l'insertimento è più facile se si piega la carta in precedenza). Una volta insertita la carta, riportare la leva nella posizione di partenza. (Fig. 3)

Ripetere la procedura per l'alto lato della base, mantenendo la corretta tensione della carta.

Dopo l'insertimento della carta, verificare che il morsetto sia fissato in modo saldo. Diversamente, la carta si allenta e più scivolare, generando risultati di carteggiatura non uniformi. (Fig. 4)

Se si utilizes il sacchetto per la polvere, praticare dei fori nella carta abrasiva'utilizzando la piastra perforata, attenendosi alle seguenti indicazioni:

1. Capovolgere l'utensile.
2. Posizione are la piastra perforata sulla carta abrasiva, in modo che i lati piegati della piastra perforata siano allineati ai margini della carta.
3. Premere la piastra perforata per praticare fori nella carta abrasiva.

ATTENZIONE:

• Rimuovere la piastra perforata prima di utilizzare l'utensile.

Solo modello BO4555

NOTA:

Con esta levigatrice, utilizescarta smerigliata Makita con velcro. (Fig. 5)

1. Capovolgere l'utensile in modo che il cuscinetto si trovi in alto.

2. Posizione are la carta smerigliata adattandola alla forma della base. Allineare i fori sulla carta smerigliata ai fori sul cuscinetto (la polvere viene aspirata mediante questi fori, pertanto è importante lasciarli aperti).

3. Premere la carta contro il cuscinetto.

Per rimuovere la carta smerigliata:

1. Capovolgere l'utensile in modo che la carta smerigliata si trovi in alto.
2. Afferrare un angolo della carta smerigliata e staccarla dal cuscinetto.

NOTA:

• Se la carta smerigliata è in buone condizioni, cui dovere riutilizzata in futuro.

Sacchetto per la polvere (accessorio) (Fig. 6)

L'uso del sacchetto per la polvere permette di mantenere la pulizia durante la carteggiatura e di facilitare la raccolta della polvere. Per applicare il sacchetto della polvere, fissare l'entrata del sacchetto al beccuccio per la polvere sull'utensile. Assicurarsi che il foro nell'entrata del sacchetto si trovi appena sopra la sporenza sul beccuccio per la polvere. Per i migliorori risultati, vuotare il sacchetto della polvere quando è mezzo pieno, colpendolo leggermente per rimuovere la maggior quantità possibile di polvere.

Installazione del sacchetto per la polvere in carta (accessorio) (Fig. 7)

Inserire il sacchetto per la polvere in carta sul relative supporto, con il lato anteriore rivolto verso l'alto. Inserire il cartone di fissaggio anteriore del sacchetto per la polvere in carta nella scanalatura del supporto del sacchetto. (Fig. 8)

Quindi premere la parte superiore del cartone di fissaggio anteriore nella direzione della freccia per agganciarlo alle pinze. (Fig. 9 e 10)

Inserire la tacco del sacchetto per la polvere in carta nella guida del supporto del sacchetto, quindi installare il supporto del sacchetto per la polvere in carta sull'utensile.

Installazione sacchettohetto in carta (Fig. 11)

Accertarsi che il logo sul lembo di cartone e il logo sul contentitore raccoglipolvere siano sullo stesso lato, quindi installare il sacchetto filtering in carta sistematico il lembo di cartone nella scanalatura di agli linguetta di sostegno. (Fig. 12)

Accertarsi che il logo sul lembo di cartone e il logo sull'uglio per la polvere siano sullo stesso lato, quando installare l'uglio sul contentatore raccoglipolvere. Rimozione del contentatore raccoglipolvere e del sacchetto除外 in carta. (Fig. 13)

Rimuovere I'ugello per la polvere premendo i due dispositivi di chiusura. (Fig. 14)

Rimuovere il sacchetto filtrin carta stringendo il lato con il logo del lembo di cartone, quindi spingendo il lembo verso il basso per estrarlo alla linguetta di sostegno del contentatore raccoglipolvere.

USO

Carteggiatura (Fig. 15)

ATTENZIONE:

• Non utilizzato mai l'utensile perché la carta abrasiva, onde evitare gravi danni al cuscinetto.
• Non forzare mai l'utensile. Una pressione eccessiva cui do diminuire l'efficienza di carteggiatura, danneggiare la carta abrasiva e/o abbreviare la vita utile dell'utensile.

Tenere l'utensile in modo saldo. Accendere l'utensile e attendere che raggiunga la massima velocità. Successivamente, posizionare l'utensile sulla superficie del pezzo da lavorare. Una levigatrice orbitale viene in genere utilizzata per rimuovere solo piccole quantità di materiale per volta. Poiché la qualità della superficie è più importante della quantità di materiale rimossa, non premereccessivement l'utensile. Mantenere la base sempre allineata al pezzo in lavorazione.

MANUTENZIONE

ATTENZIONE:

• Prima di effettuare controli e operazioni di manutenzione, verificare sempre che l'utensile sia spento e scollegato.
• Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

Per mantenere la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni, il controllo della spazzola di carbone, le sostituzioni e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguite da un centro di assistenza Makita autorizzato usingo sempre ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE:

• Si consiglia l'uso dei seguenti accessori per l'utensile Makita descritto in questo manuale. L'uso di qualsiasi altri accessorio potrebbe provocare lesioni personali. Utilizzato gli accessori esclusivamente per l'uso dichiarato.
  Per l'assistenza e per ulteri informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.
• Carta abrasiva (senza fori praticati in anticipo)
• Sacchetto per la polvere in carta
• Supporto del sacchetto per la polvere
  Piastra perforata
• Sacchetto per la polvere
• Contenitore raccoglipolvere
• Sacchetto filtrin carta

NOTA:

• Alcuni degli accessori elencati potrebbero essere inclusi nella confezione dell'utensile come accessori standard. Gli accessori standard posso sono differire da paese a paese.

Rumore

Il tipico livello di rumore ponderato "A" è determinato in conformità con la norma EN62841-2-4:

Modello BO4555

Livello di pressione sonora (L_pA) : 83 dB (A)

Livello di potenza sonora (L_WA) : 91 dB (A)

Variazione (K): 3 dB (A)

Modello BO4556

Livello di pressione sonora (L_pA) : 85 dB (A)

Livello di potenza sonora (L_WA) : 93 dB (A)

Variazione (K): 3 dB (A)

Modello BO4557

Livello di pressione sonora (L_pA) : 79 dB (A)

Variazione (K): 3 dB (A)

Il livello acustico in funzionamento può superare 80 dB (A).

Modello BO4558

Livello di pressione sonora (L_pA) : 82 dB (A)

Livello di potenza sonora (L_WA) : 90 dB (A)

Variazione (K): 3 dB (A)

ENG907-1

• Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un tipo standard di verificata, e possono essere utilizzati per confrontare un utensile con un'alto.
• Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzatianche per una valutazione preliminare dell'esposizione.

AWERTENZA:

• Indossare protezioni per le orecchie.
• L'emissione di rumori durante l'utilizzo effettivo dell'utensile elettrico cui valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile e specialmente a seconda di che tipo di pezzo venga lavorato.
• Accertarsi di identificare misure di sicurezza per la protezione dell'operaatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzato (tenendoiconto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 al tempo di attivazione).

Vibrazione

Il valore totale delle vibrazioni (somma vettoriale triassiale) è determinato in conformità con la norma EN62841-2-4:

Modello BO4555

Modalità di lavoro: carteggiatura piatra in metallo Emissione delle vibrazioni (a_h) .. 2,5m / s^2 o inferiore Variazione (K): 1,5 m/s2

Modello BO4556

Modalità di lavoro: carteggiatura piatra in metallo
Emissione delle vibrazioni (a_h): 3,0 ~m / s^2

Variazione (K): 1,5 m/s²

Modello BO4557, BO4558

Modalità di lavoro: carteggiatura piastra in metallo
Emissione delle vibrazioni (a_h) : 3,5m / s^2

Variazione (K): 1,5 m/s²

ENG901-2

• Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metodo standard

di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.

• Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzatianche per una valutazione preliminare dell'esposizione.

AVERTENZA:

• L'émissione delle vibrazioni durante l'utilizzo effettivo dell'utensile elettrico più variate rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile, specialmente a seconda di che tipo di pezzo venga lavorato.
• Accertarsi di identificare misure di sicurezza per la protezione dell'operaatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendoiconto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,及其他 al tempo di attivazione).

Dichiarazioni di conformità

Solo per i paesi europei

Le Dichiarazioni di conformità sono incluse nell'Allegato A al presente manuale d'uso.
