BEDIENUNGSANLEITUNG DDF470RF3J MAKITA

DE Akku-Bohrschrauber BETRIEBSANLEITUNG 17

qu’accessoiresstandard.Ilspeuventvarierd’unpays

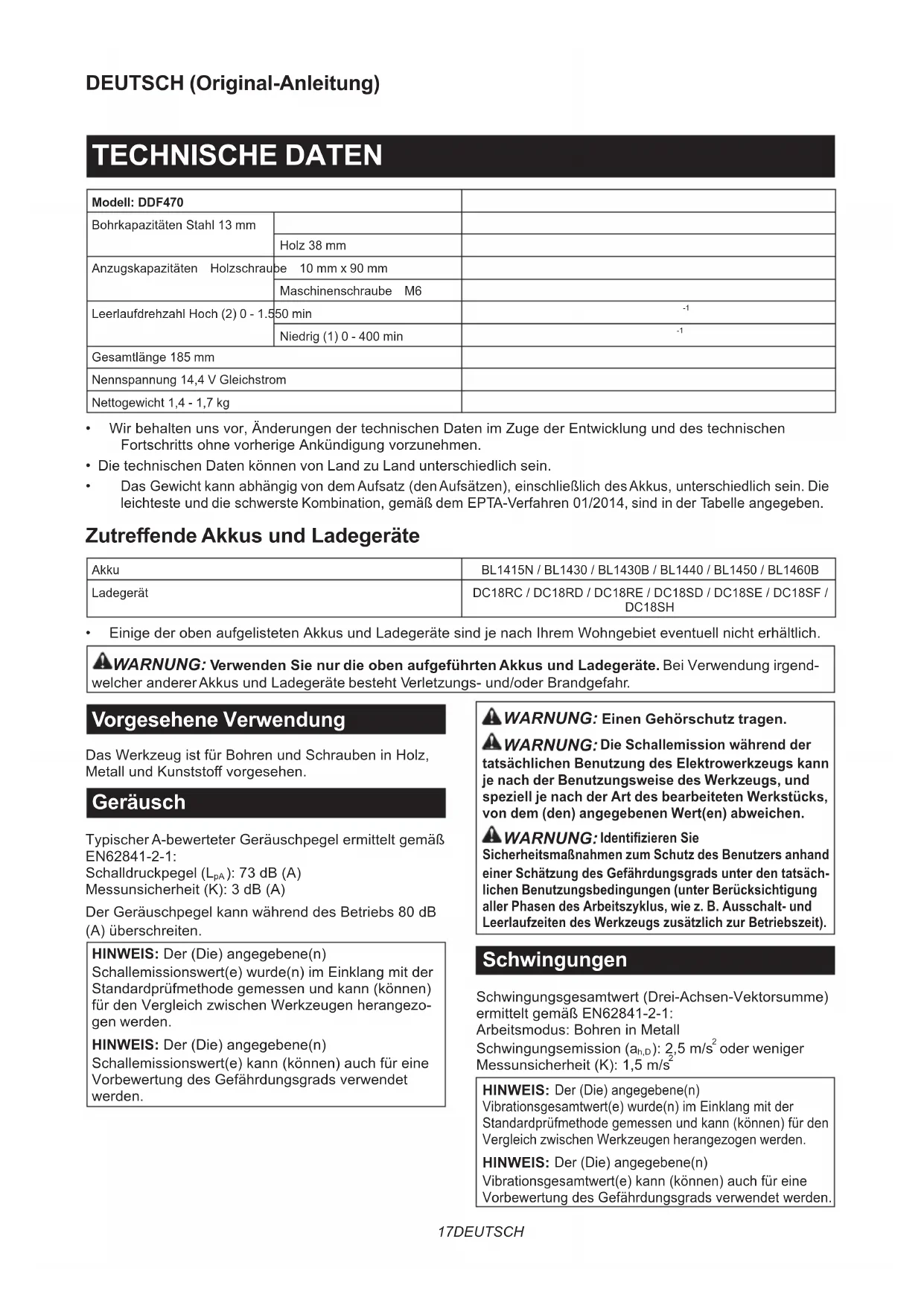

à l’autre.17 DEUTSCH DEUTSCH (Original-Anleitung)

TECHNISCHE DATEN Modell: DDF470

Bohrkapazitäten Stahl 13 mm

Anzugskapazitäten Holzschraube 10 mm x 90 mm

Maschinenschraube M6

Leerlaufdrehzahl Hoch (2) 0 - 1.550 min

Nennspannung 14,4 V Gleichstrom

Nettogewicht 1,4 - 1,7 kg

• Wirbehaltenunsvor,ÄnderungendertechnischenDatenimZugederEntwicklungunddestechnischen

FortschrittsohnevorherigeAnkündigungvorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

DasGewichtkannabhängigvondemAufsatz(denAufsätzen),einschließlichdesAkkus,unterschiedlichsein.Die

leichtesteunddieschwersteKombination,gemäßdemEPTA-Verfahren01/2014,sindinderTabelleangegeben.

Zutre󰀨ende Akkus und Ladegeräte

Akku BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B Ladegerät DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/

• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich.

WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-

welcherandererAkkusundLadegerätebestehtVerletzungs-und/oderBrandgefahr.

Vorgesehene Verwendung

DasWerkzeugistfürBohrenundSchraubeninHolz,

MetallundKunststo󰀨vorgesehen.

TypischerA-bewerteterGeräuschpegelermitteltgemäß

Messunsicherheit(K):3dB(A)

DerGeräuschpegelkannwährenddesBetriebs80dB

HINWEIS:Der(Die)angegebene(n)

Schallemissionswert(e)wurde(n)imEinklangmitder

Standardprüfmethodegemessenundkann(können)

fürdenVergleichzwischenWerkzeugenherangezo-

HINWEIS:Der(Die)angegebene(n)

Schallemissionswert(e)kann(können)auchfüreine

VorbewertungdesGefährdungsgradsverwendet

WARNUNG: Einen Gehörschutz tragen.

Die Schallemission während der

tatsächlichen Benutzung des Elektrowerkzeugs kann

je nach der Benutzungsweise des Werkzeugs, und

speziell je nach der Art des bearbeiteten Werkstücks,

von dem (den) angegebenen Wert(en) abweichen.

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand

einer Schätzung des Gefährdungsgrads unter den tatsäch-

lichen Benutzungsbedingungen (unter Berücksichtigung

aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und

Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungsgesamtwert(Drei-Achsen-Vektorsumme)

ermitteltgemäßEN62841-2-1:

Arbeitsmodus:BohreninMetall

Messunsicherheit(K):1,5m/s

Der(Die)angegebene(n)

Vibrationsgesamtwert(e)wurde(n)imEinklangmitder

Standardprüfmethodegemessenundkann(können)fürden

Vergleich zwischen Werkzeugen herangezogen werden.

Der(Die)angegebene(n)

Vibrationsgesamtwert(e)kann(können)auchfüreine

VorbewertungdesGefährdungsgradsverwendetwerden.18 DEUTSCH WARNUNG: Die Vibrationsemission

während der tatsächlichen Benutzung

des Elektrowerkzeugs kann je nach der

Benutzungsweise des Werkzeugs, und speziell

je nach der Art des bearbeiteten Werkstücks,

von dem (den) angegebenen Emissionswert(en)

WARNUNG: Identizieren Sie

Sicherheitsmaßnahmen zum Schutz des

Benutzers anhand einer Schätzung des

Gefährdungsgrads unter den tatsäch-

lichen Benutzungsbedingungen (unter

Berücksichtigung aller Phasen des Arbeitszyklus,

wie z. B. Ausschalt- und Leerlaufzeiten des

Werkzeugs zusätzlich zur Betriebszeit).

EG-Konformitätserklärung

Nur für europäische Länder

DieEG-KonformitätserklärungistalsAnhangAindieser

Bedienungsanleitung enthalten.

SICHERHEITSWARNUNGEN Allgemeine Sicherheitswarnungen

für Elektrowerkzeuge

WARNUNG: Lesen Sie alle mit die-

sem Elektrowerkzeug gelieferten

Sicherheitswarnungen, Anweisungen,

Abbildungen und technischen Daten durch.Eine

MissachtungderuntenaufgeführtenAnweisungen

kannzueinemelektrischenSchlag,Brandund/oder

schwerenVerletzungenführen.

Bewahren Sie alle Warnungen

und Anweisungen für spätere

DerAusdruck„Elektrowerkzeug“indenWarnhinweisen

beziehtsichaufIhrmitNetzstrom(mitKabel)oderAkku

(ohneKabel)betriebenesElektrowerkzeug.

Sicherheitswarnungen für

Sicherheitsanweisungen für alle Betriebsvorgänge

1. Halten Sie das Elektrowerkzeug an den

isolierten Gri󰀨ächen, wenn Sie Arbeiten

ausführen, bei denen die Gefahr besteht,

dass das Schneidzubehör oder die

Befestigungselemente verborgene Kabel kon-

taktieren. WenndasSchneidzubehöroderdie

BefestigungselementeeinStromführendesKabel

kontaktieren, können die freiliegenden Metallteile

desElektrowerkzeugsebenfallsStromführend

werden, so dass der Benutzer einen elektrischen

Schlag erleiden kann.

2. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz des

Werkzeugs an hochgelegenen Arbeitsplätzen,

dass sich keine Personen darunter aufhalten.

3. Halten Sie das Werkzeug mit festem Gri󰀨.

4. Halten Sie Ihre Hände von rotierenden Teilen

5. Lassen Sie das Werkzeug nicht unbeaufsich-

tigt laufen. Benutzen Sie das Werkzeug nur mit

6. Vermeiden Sie eine Berührung des

Bohrereinsatzes oder des Werkstücks unmit-

telbar nach der Bearbeitung, weil die Teile

noch sehr heiß sind und Hautverbrennungen

7. Manche Materialien können giftige

Chemikalien enthalten. Tre󰀨en Sie

Vorsichtsmaßnahmen, um das Einatmen

von Arbeitsstaub und Hautkontakt zu verhü-

ten. Befolgen Sie die Sicherheitsdaten des

Materiallieferanten.

8. Falls der Bohrereinsatz selbst durch Ö󰀨nen

der Futterbacken nicht gelöst werden kann,

ziehen Sie ihn mit einer Zange heraus. In

einem solchen Fall kann Herausziehen des

Bohrereinsatzes von Hand zu einer Verletzung

durchseinescharfeKanteführen.

Sicherheitsanweisungen bei Verwendung von lan-

1. Arbeiten Sie niemals mit einer höheren

Drehzahl als der Maximaldrehzahl des

Bohrereinsatzes. Bei höheren Drehzahlen

bestehtdieGefahr,dasssichderEinsatzver-

biegt,wennzugelassenwird,dasserohne

KontaktmitdemWerkstückfreirotiert,waszu

Personenschädenführenkann.

2. Starten Sie den Bohrvorgang immer mit

einer niedrigen Drehzahl und bei Kontakt der

Einsatzspitze mit dem Werkstück. Bei höheren

DrehzahlenbestehtdieGefahr,dasssichder

Einsatzverbiegt,wennzugelassenwird,dasser

ohneKontaktmitdemWerkstückfreirotiert,was

zuPersonenschädenführenkann.

3. Üben Sie Druck nur in direkter Linie mit dem

Einsatz aus, und wenden Sie keinen übermä-

ßigen Druck an.Einsätzekönnensichverbiegen,

wasBruchoderVerlustderKontrolleverursachen

undzuPersonenschädenführenkann.

BEWAHREN SIE DIESE ANLEITUNG AUF.

WARNUNG: Lassen Sie sich NICHT durch

Bequemlichkeit oder Vertrautheit mit dem Produkt

(durch wiederholten Gebrauch erworben) von der

strikten Einhaltung der Sicherheitsregeln für das

vorliegende Produkt abhalten. MISSBRAUCH oder

Missachtung der Sicherheitsvorschriften in dieser

Anleitung können schwere Personenschäden

verursachen.19 DEUTSCH Wichtige Sicherheitsanweisungen

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1)

Ladegerät, (2) Akku und (3) Akkuwerkzeug

Unterlassen Sie Zerlegen oder Manipulieren des

Akkus.EskannsonstzueinemBrand,übermäßiger

HitzeentwicklungodereinerExplosionkommen.

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort

ein. Anderenfalls besteht die Gefahr von

Überhitzung, möglichen Verbrennungen und

sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und

begeben Sie sich unverzüglich in ärztliche

Behandlung. Anderenfalls können Sie Ihre

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem

Material berührt werden.

(2) Lagern Sie den Akku nicht in einem

Behälter zusammen mit anderen

Metallgegenständen, wie z. B. Nägel,

(3) Setzen Sie den Akku weder Wasser noch

Ein Kurzschluss des Akkus verursacht star-

ken Stromuss, der Überhitzung, mögliche

Verbrennungen und einen Defekt zur Folge

Lagern und benutzen Sie das Werkzeug und den

Akku nicht an Orten, an denen die Temperatur 50

°C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder

vollkommen verbraucht ist. Der Akku kann im

8. Unterlassen Sie Nageln, Schneiden,

Zerquetschen, Werfen, Fallenlassen des Akkus

oder Schlagen des Akkus mit einem harten

Gegenstand.EinesolcheHandlungkannzu

einemBrand,übermäßigerHitzeentwicklungoder

einerExplosionführen.

9. Benutzen Sie keine beschädigten Akkus.

Die enthaltenen Lithium-Ionen-Akkus unterliegen

den Anforderungen der Gefahrengut-Gesetzgebung.

FürkommerzielleTransporte,z.B.durchDritteoder

Spediteure,müssenbesondereAnforderungenzu

VerpackungundEtikettierungbeachtetwerden.

ZurVorbereitungdeszutransportierenden

ArtikelsisteineBeratungdurcheinenExpertenfür

Gefahrenguterforderlich.BittebeachtenSiemög-

licherweiseausführlicherenationaleVorschriften.

ÜberklebenoderverdeckenSieo󰀨eneKontakte,

undverpackenSiedenAkkuso,dassersichin

derVerpackungnichtumherbewegenkann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem

sicheren Ort. Befolgen Sie die örtlichen

Vorschriften bezüglich der Entsorgung von

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten.DasEinsetzen

derAkkusinnichtkonformeProduktekannzu

einemBrand,übermäßigerHitzebildung,einer

ExplosionoderAuslaufenvonElektrolytführen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent-

14. Bei und nach dem Gebrauch kann der Akku

heiß werden, was Verbrennungen oder

Niedertemperaturverbrennungen verursachen

kann. Beachten Sie die Handhabung von hei-

15. Berühren Sie nicht den Anschlusskontakt

des Werkzeugs unmittelbar nach dem

Gebrauch, da er heiß genug werden kann, um

Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine

Späne, Staub oder Schmutz in den

Anschlusskontakten, Löchern und Nuten

des Akkus absetzen. Dies kann zu einer

LeistungseinbußeoderBetriebsstörungdes

WerkzeugsoderdesAkkusführen.

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht

unterstützt, benutzen Sie den Akku nicht in

der Nähe einer Hochspannungs-Stromleitung.

Dies kann zu einer Funktionsstörung oder

BetriebsstörungdesWerkzeugsoderdesAkkus

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

VORSICHT: Verwenden Sie nur Original-

Makita-Akkus. Die Verwendung von Nicht-Original-

Makita-AkkusodervonAkkus,dieabgeändert

wordensind,kannzumBerstendesAkkusund

darausresultierendenBränden,Personenschäden

undBeschädigungführen.Außerdemwirddadurch

dieMakita-GarantiefürdasMakita-Werkzeugund

-Ladegerätungültig.

Hinweise zur Aufrechterhaltung

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets

aus, und laden Sie den Akku, wenn Sie ein

Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer

Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen

Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen

Sie ihn vom Werkzeug oder Ladegerät ab.

5. Der Akku muss geladen werden, wenn er lange

Zeit (länger als sechs Monate) nicht benutzt

wird.20 DEUTSCH FUNKTIONSBESCHREIBUNG VORSICHT: Vergewissern Sie sich vor

der Durchführung von Einstellungen oder

Funktionsprüfungen des Werkzeugs stets, dass

das Werkzeug ausgeschaltet und der Akku abge-

Anbringen und Abnehmen des

VORSICHT: Schalten Sie das Werkzeug

stets aus, bevor Sie den Akku anbringen oder

VORSICHT: Halten Sie das Werkzeug und

den Akku beim Anbringen oder Abnehmen

des Akkus sicher fest. Wenn Sie das Werkzeug

unddenAkkunichtsicherfesthalten,können

sie Ihnen aus der Hand rutschen, was zu einer

BeschädigungdesWerkzeugsunddesAkkusundzu

Körperverletzungenführenkann.

►Abb.1: 1.RoteAnzeige2.Knopf3.Akku

ZiehenSiedenAkkuzumAbnehmenvomWerkzeug

ab,währendSiedenKnopfanderVorderseitedes

RichtenSiezumAnbringendesAkkusdessen

FührungsfederaufdieNutimGehäuseaus,undschie-

benSiedenAkkuhinein.SchiebenSieihnvollständig

ein,bisermiteinemhörbarenKlickeneinrastet.Falls

dieroteAnzeigeanderOberseitedesKnopfessichtbar

ist,istderAkkunichtvollständigverriegelt.

VORSICHT: Schieben Sie den Akku stets bis

zum Anschlag ein, bis die rote Anzeige nicht mehr

sichtbar ist.AnderenfallskannerausdemWerkzeug

herausfallenundSieoderumstehendePersonen

VORSICHT: Unterlassen Sie

Gewaltanwendung beim Anbringen des Akkus.

FallsderAkkunichtreibungsloshineingleitet,ister

nicht richtig ausgerichtet.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

►Abb.2: 1.Anzeigelampen2.Prüftaste

DrückenSiediePrüftasteamAkku,umdieAkku-

Restkapazitätanzuzeigen.DieAnzeigelampenleuchten

wenige Sekunden lang auf.

Anzeigelampen Restkapazität

Erleuchtet Aus Blinkend

HINWEIS:Abhängigvonden

Benutzungsbedingungenundder

UmgebungstemperaturkanndieAnzeigegeringfügig

vondertatsächlichenKapazitätabweichen.

HINWEIS:Dieerste(äußerstelinke)Anzeigelampe

blinkt,wenndasAkku-Schutzsystemaktivist.

Werkzeug/Akku-Schutzsystem

DasWerkzeugistmiteinemWerkzeug/Akku-

Schutzsystemausgestattet.DiesesSystemschaltetdie

Stromversorgungautomatischab,umdieLebensdauer

vonWerkzeugundAkkuzuverlängern.DasWerkzeug

bleibtwährenddesBetriebsautomatischstehen,wenn

dasWerkzeugoderderAkkueinerderfolgenden

Bedingungenunterliegt:

DieserSchutztrittinAktion,wenndasWerkzeugauf

eineWeisebetriebenwird,dieeineungewöhnlich

hoheStromaufnahmebewirkt.SchaltenSieindieser

SituationdasWerkzeugaus,undbrechenSiedieArbeit

ab,dieeineÜberlastungdesWerkzeugsverursacht

hat. Schalten Sie dann das Werkzeug wieder ein, um

DieserSchutztrittinAktion,wenndasWerkzeugoder

derAkkuüberhitztwird.LassenSiedasWerkzeugund

denAkkuindieserSituationabkühlen,bevorSiedas

Werkzeug wieder einschalten.

Überentladungsschutz

DieserSchutztrittinAktion,wenndieAkku-

Restkapazität niedrig wird. Nehmen Sie in dieser

SituationdenAkkuvomWerkzeugab,undladenSie

ihn auf.21 DEUTSCH Anzeigen der Akku-Restkapazität

WennSiedenEin-Aus-Schalterbetätigen,zeigtdie

LED-AnzeigedieAkku-Restkapazitätan.DieAkku-

RestkapazitätwirdgemäßdernachstehendenTabelle

►Abb.3: 1.Akku-Anzeige

Status der Akku-Anzeige Akku-

HINWEIS:DieLED-AnzeigeerlischtetwaeineMinute

nachdemLoslassendesEin-Aus-Schalters.

HINWEIS:FallsdieLED-Anzeigeaueuchtetunddas

WerkzeugselbstmiteinemaufgeladenenAkkuste-

henbleibt,lassenSiedenAkkuvollständigabkühlen.

FallssichderStatusnichtändert,benutzenSiedas

Werkzeug nicht weiter, sondern lassen Sie es von

einem lokalen Makita-Servicecenter reparieren.

►Abb.4: 1.Ein-Aus-Schalter

VORSICHT: Vergewissern Sie sich vor dem

Einsetzen des Akkus in das Werkzeug stets, dass

der Ein-Aus-Schalter ordnungsgemäß funktio-

niert und beim Loslassen in die AUS-Stellung

DrückenSiezumEinschaltendesWerkzeugseinfach

denEin-Aus-Schalter.DieDrehzahlerhöhtsichdurch

verstärkteDruckausübungaufdenEin-Aus-Schalter.

LassenSiedenEin-Aus-SchalterzumAnhaltenlos.

Einschalten der Frontlampe

VORSICHT: Blicken Sie nicht direkt in die

Lampe oder die Lichtquelle.

BetätigenSiedenEin-Aus-Schalter,umdieLampe

einzuschalten.DieLampebleibterleuchtet,solangeder

Ein-Aus-Schaltergedrücktgehaltenwird.DieLampe

erlischt ungefähr 10 Sekunden nach dem Loslassen

desEin-Aus-Schalters.

HINWEIS:WenndasWerkzeugüberhitztwird,

bleibtesautomatischstehen,unddieLampe

beginntzublinken.LassenSieindiesemFallden

Auslöseschalterlos.DieLampeerlischtineiner

HINWEIS: Wischen Sie Schmutz auf der

LampenlinsemiteinemtrockenenTuchab.Achten

Sie sorgfältig darauf, dass Sie die Lampenlinse nicht

verkratzen, weil sich sonst die Lichtstärke verringert.

Drehrichtungsumschalters

►Abb.6: 1.Drehrichtungsumschalthebel

VORSICHT: Prüfen Sie stets die

Drehrichtung, bevor Sie mit der Arbeit beginnen.

VORSICHT: Betätigen Sie den

Drehrichtungsumschalter erst, nachdem das

Werkzeug völlig zum Stillstand gekommen ist.

DurchUmschaltenderDrehrichtungbeinochlau-

fendemWerkzeugkanndasWerkzeugbeschädigt

VORSICHT: Stellen Sie den

Drehrichtungsumschalthebel stets auf die

Neutralstellung, wenn Sie das Werkzeug nicht

DiesesWerkzeugbesitzteinen

Drehrichtungsumschalter.DrückenSieaufdieSeiteA

desDrehrichtungsumschalthebelsfürRechtsdrehung,

undaufdieSeiteBfürLinksdrehung.

InderNeutralstellungdesDrehrichtungsumschalthebels

istderEin-Aus-Schalterverriegelt.

Drehzahl-Umschaltung

►Abb.7: 1.Drehzahlumschalthebel

VORSICHT: Achten Sie stets darauf, dass

sich der Drehzahlumschalthebel vollkommen

in seiner jeweiligen Rastposition bendet. Wird

dasWerkzeugbeieinerZwischenstellungdes

DrehzahlumschalterszwischendenPositionen„1“

und„2“betrieben,kannesbeschädigtwerden.

VORSICHT: Betätigen Sie den

Drehzahlumschalthebel nicht während des

Betriebs des Werkzeugs. Das Werkzeug kann sonst

Drehzahl Drehmoment Zutre󰀨ender

1 Niedrig Hoch Betriebmit

2 Hoch Niedrig Betriebmit

ZumÄndernderDrehzahlmussdasWerkzeug

zuerst ausgeschaltet werden. Wählen Sie die

Seite„2“fürhoheDrehzahl,oder„1“fürniedrige

Drehzahl,aberhohesDrehmoment.Vergewissern

SiesichvorArbeitsbeginnstets,dasssichder

DrehzahlumschalthebelinderkorrektenStellung

FallsdieWerkzeugdrehzahlwährenddesBetriebsmit

„2“sehrstarkabfällt,schiebenSiedenHebelaufdie

Position„1“,undstartenSiedenBetriebneu.22 DEUTSCH Einstellen des Anzugsmoments

►Abb.8: 1.Einstellring2. Teilstrich 3.Pfeil

DasAnzugsmomentkanndurchDrehendesEinstellringsin17Stufeneingestelltwerden.RichtenSiedieTeilstriche

aufdenPfeilamWerkzeuggehäuseaus.DasminimaleAnzugsmomenterhältmanbei1,unddasmaximalebeidem

IndenStellungen1bis16rutschtdieKupplungbeiErreichendesSolldrehmomentsdurch.BeiEinstellungaufdas

Symbol istdieKupplungfunktionsunfähig.

BevorSiemitdereigentlichenSchraubarbeitbeginnen,solltenSieeineProbeverschraubungmitIhremMaterial

odereinemStückdesgleichenMaterialsdurchführen,umdasgeeigneteAnzugsmomentzuermitteln.

DienachstehendeTabellezeigtdieBeziehungzwischenderSchraubengrößeunddemTeilstrichalsgrober

– ɸ3,5 x 22 ɸ4,1 x 38 –

MONTAGE VORSICHT: Vergewissern Sie sich vor der

Ausführung von Arbeiten am Werkzeug stets,

dass das Werkzeug ausgeschaltet und der Akku

Montage und Demontage von

Schraubendrehereinsatz/

►Abb.9: 1. Werkzeugaufnahme

Drehen Sie die Werkzeugaufnahme entgegen dem

Uhrzeigersinn,umdasSpannfutterzuö󰀨nen.Führen

SiedenSchraubendrehereinsatz/Bohrereinsatz

biszumAnschlagindasSpannfutterein.Drehen

Sie die Werkzeugaufnahme im Uhrzeigersinn, um

dasSpannfutterfestzuziehen.ZumEntfernendes

Schraubendrehereinsatzes/BohrereinsatzesdrehenSie

die Werkzeugaufnahme entgegen dem Uhrzeigersinn.

Montieren des Aufhängers

VORSICHT: Wenn Sie den Aufhänger anbrin-

gen, sichern Sie ihn immer einwandfrei mit der

Schraube.AnderenfallskannsichderAufhängervom

WerkzeuglösenundPersonenschadenverursachen.

►Abb.10: 1.Führungsnut2.Aufhänger3.Schraube

DerAufhängeristpraktisch,umdasWerkzeugvor-

übergehendaufzuhängen.DerAufhängerkannauf

beidenSeitendesWerkzeugsangebrachtwerden.

UmdenAufhängeranzubringen,führenSieihnindie

Nut entweder auf der linken oder rechten Seite des

Werkzeuggehäuses ein, und sichern Sie ihn dann mit

einerSchraube.UmdenAufhängerzuentfernen,lösen

SiedieSchraube,undnehmenSiedanndenAufhänger

Schraubendreher-Einsatzhalters

►Abb.11: 1.Schraubendreher-Einsatzhalter

2.Schraubendrehereinsatz

SteckenSiedenSchraubendreher-Einsatzhalterauf

denVorsprungamWerkzeugfußentwederaufder

rechten oder linken Seite, und sichern Sie ihn mit einer

WennSiedenSchraubendrehereinsatznichtbenut-

zen,bewahrenSieihnindenSchraubendreher-

Einsatzhalternauf.Schraubendrehereinsätzevon45

mmLängekönnendortaufbewahrtwerden.

BETRIEB VORSICHT: Führen Sie den Akku immer voll-

ständig ein, bis er einrastet.FallsdieroteAnzeige

anderOberseitedesKnopfessichtbarist,istder

Akkunichtvollständigverriegelt.SchiebenSieihn

biszumAnschlagein,bisdieroteAnzeigenichtmehr

sichtbarist.AnderenfallskannerausdemWerkzeug

herausfallenundSieoderumstehendePersonen

VORSICHT: Wenn die Drehzahl sehr stark

abfällt, verringern Sie die Last, oder halten

Sie das Werkzeug an, um Beschädigung des

Werkzeugs zu vermeiden.

HaltenSiedasWerkzeugmiteinerHandamGri󰀨und

mitderanderenHandanderUnterseitedesAkkusfest,

um der Drehwirkung entgegenzuwirken.

►Abb.1223 DEUTSCH Schraubbetrieb

VORSICHT: Stellen Sie mit dem Einstellring

das korrekte Anzugsmoment für Ihre Arbeit ein.

VORSICHT: Achten Sie darauf, dass die

Spitze des Schraubendrehereinsatzes senk-

recht in den Schraubenkopf eingeführt wird,

um eine Beschädigung von Schraube und/oder

Schraubendrehereinsatz zu vermeiden.

SetzenSiedieSpitzedesSchraubendrehereinsatzesinden

Schraubenkopfein,undübenSieDruckaufdasWerkzeug

aus. Lassen Sie das Werkzeug langsam anlaufen, und erhö-

henSiedanndieDrehzahlallmählich.LassenSiedenEin-

Aus-Schalterlos,sobalddieKupplungdurchrutscht.

HINWEIS:WennSieHolzschraubeneindrehen,

bohrenSieeineFührungsbohrungvon2/3des

Schraubendurchmessersvor.Dieserleichtertdas

EindrehenundverhindertSpaltungdesWerkstücks.

DrehenSiezunächstdenEinstellring,bisderPfeilaufdas

Symbol zeigt.GehenSiedannfolgendermaßenvor.

BeimBohreninHolzlassensichdiebestenErgebnissemit

Holzbohrernerzielen,diemiteinerZentrierspitzeausge-

stattetsind.DieZentrierspitzeerleichtertdasBohren,da

siedenBohrereinsatzindasWerkstückhineinzieht.

UmAbrutschendesBohrereinsatzesbeimAnbohrenzuvermei-

den,empehltessich,dieBohrstellemiteinemZentrierkörner

anzukörnen. Setzen Sie dann die Spitze des Bohrereinsatzes

indieVertiefung,undbeginnenSiemitdemBohren.

VerwendenSieSchneidüssigkeitbeimBohrenvonMetall.

EisenundMessingsolltenjedochtrockengebohrtwerden.

Übermäßige Druckausübung auf

das Werkzeug bewirkt keine Beschleunigung der

Bohrleistung.ImGegenteil;übermäßigerDruckführtzu

einer Beschädigung der Spitze des Bohrereinsatzes und

damit zu einer Verringerung der Leistungsfähigkeit sowie

zueinerVerkürzungderLebensdauerdesWerkzeugs.

Halten Sie daher das Werkzeug mit

festem Gri󰀨 und lassen Sie Vorsicht walten, wenn

der Bohrereinsatz im Begri󰀨 ist, aus dem Werkstück

auszutreten.BeimBohrungsdurchbruchwirkteinhohes

RückdrehmomentaufWerkzeugundBohrereinsatz.

Ein festsitzender Bohrereinsatz lässt

sich durch einfaches Umschalten der Drehrichtung wieder

herausdrehen. Dabei sollten Sie aber das Werkzeug gut

festhalten, damit es nicht ruckartig herausgestoßen wird.

VORSICHT: Spannen Sie Werkstücke stets

in einen Schraubstock oder eine ähnliche

Aufspannvorrichtung ein.

Wenn das Werkzeug im Dauerbetrieb

bis zur vollkommenen Entladung des Akkus benutzt

wurde, lassen Sie das Werkzeug vor dem Fortsetzen des

Betriebs mit einem frischen Akku 15 Minuten lang ruhen.

WARTUNG VORSICHT: Vergewissern Sie sich vor

der Durchführung von Inspektions- oder

Wartungsarbeiten stets, dass das Werkzeug aus-

geschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall

Benzin, Waschbenzin, Verdünner, Alkohol oder

dergleichen. Solche Mittel können Verfärbung,

Verformung oder Rissbildung verursachen.

UmdieSICHERHEITundZUVERLÄSSIGKEITdieses

Produktszugewährleisten,solltenReparaturenund

andereWartungs-oderEinstellarbeitennurvonMakita-

VertragswerkstättenoderMakita-Kundendienstzentren

unterausschließlicherVerwendungvonMakita-

Originalersatzteilenausgeführtwerden.

SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder

Vorrichtungen werden für den Einsatz mit dem in

dieser Anleitung beschriebenen Makita-Werkzeug

empfohlen.DieVerwendungandererZubehörteile

oder Vorrichtungen kann eine Verletzungsgefahr

darstellen.VerwendenSieZubehörteileoder

VorrichtungennurfürihrenvorgesehenenZweck.

WennSieweitereEinzelheitenbezüglichdieser

Zubehörteilebenötigen,wendenSiesichbitteanIhre

Makita-Kundendienststelle.

• Schraubendrehereinsätze

• Schraubendreher-Einsatzhalter

• Original-Makita-Akkuund-Ladegerät

HINWEIS: Manche Teile in der Liste können als

StandardzubehörimWerkzeugsatzenthaltensein.

Sie können von Land zu Land unterschiedlich sein.24 ITALIANO ITALIANO (Istruzioni originali)

DATI TECNICI Modello: DDF470

TECHNISCHE GEGEVENS Model: DDF470

Nettogewicht 1,4 - 1,7 kg
