BEDIENUNGSANLEITUNG DHP343SHE MAKITA

DE Akku- Schlagbohrschrauber BETRIEBSANLEITUNG 18

à l’autre.18 DEUTSCH DEUTSCH (Original-Anleitung)

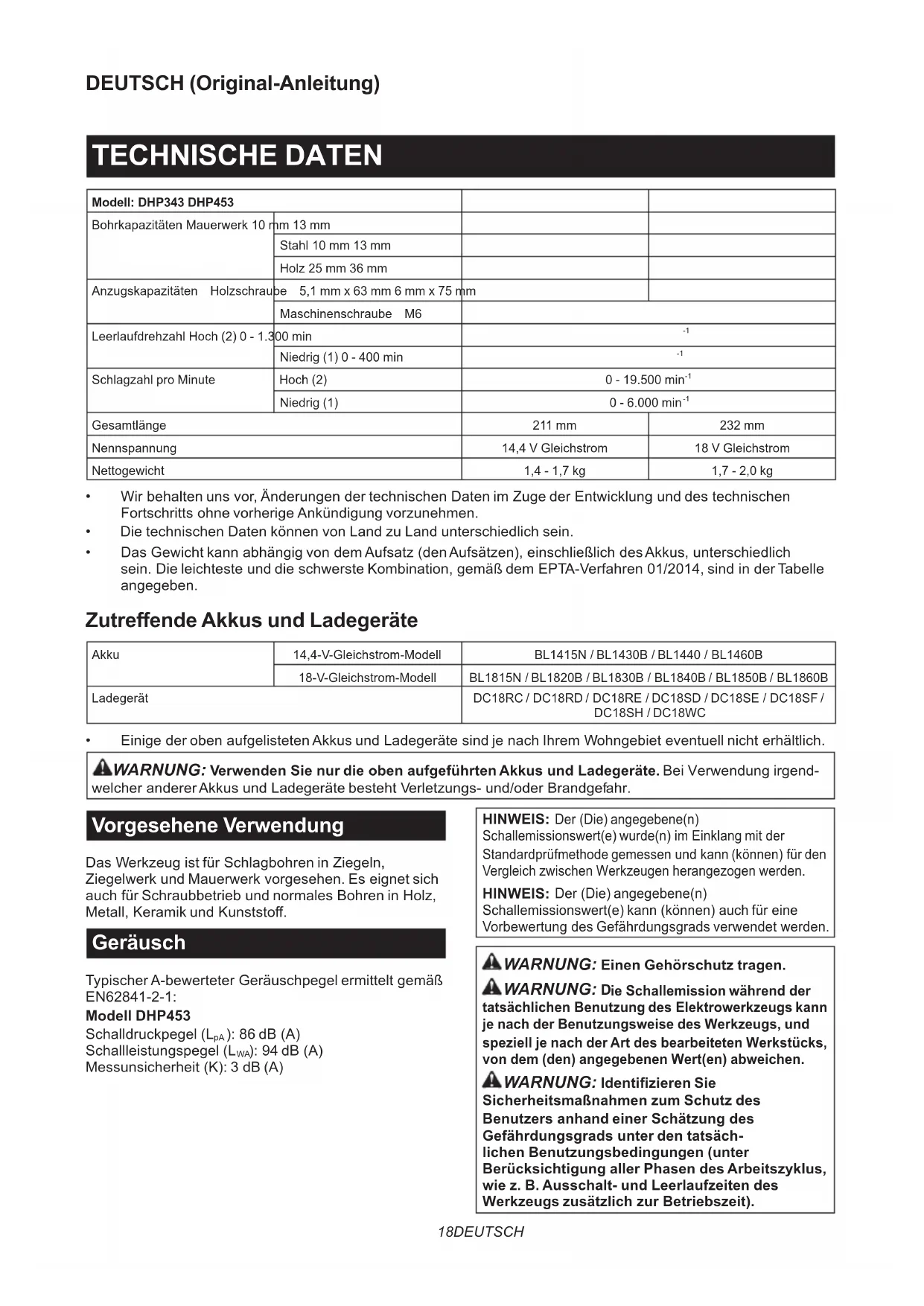

TECHNISCHE DATEN Modell: DHP343 DHP453

Bohrkapazitäten Mauerwerk 10 mm 13 mm

Anzugskapazitäten Holzschraube 5,1 mm x 63 mm 6 mm x 75 mm

Maschinenschraube M6

Leerlaufdrehzahl Hoch (2) 0 - 1.300 min

Niedrig (1) 0 - 400 min

Schlagzahl pro Minute Hoch (2) 0 - 19.500 min

Niedrig (1) 0 - 6.000 min

Gesamtlänge 211 mm 232 mm

Nennspannung 14,4 V Gleichstrom 18 V Gleichstrom

Nettogewicht 1,4 - 1,7 kg 1,7 - 2,0 kg

• Wirbehaltenunsvor,ÄnderungendertechnischenDatenimZugederEntwicklungunddestechnischen

FortschrittsohnevorherigeAnkündigungvorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• DasGewichtkannabhängigvondemAufsatz(denAufsätzen),einschließlichdesAkkus,unterschiedlich

sein.DieleichtesteunddieschwersteKombination,gemäßdemEPTA-Verfahren01/2014,sindinderTabelle

Zutre󰀨ende Akkus und Ladegeräte

Akku 14,4-V-Gleichstrom-Modell BL1415N/BL1430B/BL1440/BL1460B

18-V-Gleichstrom-Modell BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B Ladegerät DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/

• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich.

WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-

welcherandererAkkusundLadegerätebestehtVerletzungs-und/oderBrandgefahr.

Vorgesehene Verwendung

DasWerkzeugistfürSchlagbohreninZiegeln,

ZiegelwerkundMauerwerkvorgesehen.Eseignetsich

auchfürSchraubbetriebundnormalesBohreninHolz,

Metall,KeramikundKunststo󰀨.

TypischerA-bewerteterGeräuschpegelermitteltgemäß

Schallleistungspegel (L WA

Messunsicherheit(K):3dB(A)

Der(Die)angegebene(n)

Schallemissionswert(e)wurde(n)imEinklangmitder

Standardprüfmethodegemessenundkann(können)fürden

Vergleich zwischen Werkzeugen herangezogen werden.

Der(Die)angegebene(n)

Schallemissionswert(e)kann(können)auchfüreine

VorbewertungdesGefährdungsgradsverwendetwerden.

WARNUNG: Einen Gehörschutz tragen.

ie Schallemission während der

tatsächlichen Benutzung des Elektrowerkzeugs kann

je nach der Benutzungsweise des Werkzeugs, und

speziell je nach der Art des bearbeiteten Werkstücks,

von dem (den) angegebenen Wert(en) abweichen.

WARNUNG: Identizieren Sie

Sicherheitsmaßnahmen zum Schutz des

Benutzers anhand einer Schätzung des

Gefährdungsgrads unter den tatsäch-

lichen Benutzungsbedingungen (unter

Berücksichtigung aller Phasen des Arbeitszyklus,

wie z. B. Ausschalt- und Leerlaufzeiten des

Werkzeugs zusätzlich zur Betriebszeit).19 DEUTSCH Schwingungen

Schwingungsgesamtwert(Drei-Achsen-Vektorsumme)

ermitteltgemäßEN62841-2-1:

Arbeitsmodus:SchlagbohreninBeton

Schwingungsemission (a h, ID ):10,1m/s

Messunsicherheit(K):1,5m/s

Messunsicherheit(K):1,5m/s

HINWEIS:Der(Die)angegebene(n)

Vibrationsgesamtwert(e)wurde(n)imEinklangmitder

Standardprüfmethodegemessenundkann(können)

fürdenVergleichzwischenWerkzeugenherangezo-

HINWEIS:Der(Die)angegebene(n)

Vibrationsgesamtwert(e)kann(können)auchfüreine

VorbewertungdesGefährdungsgradsverwendet

WARNUNG: Die Vibrationsemission

während der tatsächlichen Benutzung

des Elektrowerkzeugs kann je nach der

Benutzungsweise des Werkzeugs, und speziell

je nach der Art des bearbeiteten Werkstücks,

von dem (den) angegebenen Emissionswert(en)

WARNUNG: Identizieren Sie

Sicherheitsmaßnahmen zum Schutz des

Benutzers anhand einer Schätzung des

Gefährdungsgrads unter den tatsäch-

lichen Benutzungsbedingungen (unter

Berücksichtigung aller Phasen des Arbeitszyklus,

wie z. B. Ausschalt- und Leerlaufzeiten des

Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklärungen

Nur für europäische Länder

DieKonformitätserklärungensindinAnhangAdieser

Betriebsanleitungenthalten.

SICHERHEITSWARNUNGEN Allgemeine Sicherheitswarnungen

für Elektrowerkzeuge

WARNUNG: Lesen Sie alle mit die-

sem Elektrowerkzeug gelieferten

Sicherheitswarnungen, Anweisungen,

Abbildungen und technischen Daten durch.Eine

MissachtungderuntenaufgeführtenAnweisungen

kannzueinemelektrischenSchlag,Brandund/oder

schwerenVerletzungenführen.

Bewahren Sie alle Warnungen

und Anweisungen für spätere

DerAusdruck„Elektrowerkzeug“indenWarnhinweisen

beziehtsichaufIhrmitNetzstrom(mitKabel)oderAkku

(ohneKabel)betriebenesElektrowerkzeug.

Sicherheitswarnungen für

Akku- Schlagbohrschrauber

Sicherheitsanweisungen für alle Betriebsvorgänge

1. Tragen Sie Gehörschützer beim Schlagbohren.

Lärmeinwirkung kann Gehörschädigung

2. Halten Sie das Elektrowerkzeug an den

isolierten Gri󰀨ächen, wenn Sie Arbeiten

ausführen, bei denen die Gefahr besteht,

dass das Schneidzubehör oder die

Befestigungselemente verborgene Kabel kon-

taktieren. WenndasSchneidzubehöroderdie

BefestigungselementeeinStromführendesKabel

kontaktieren, können die freiliegenden Metallteile

desElektrowerkzeugsebenfallsStromführend

werden, so dass der Benutzer einen elektrischen

Schlag erleiden kann.

3. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz des

Werkzeugs an hochgelegenen Arbeitsplätzen,

dass sich keine Personen darunter aufhalten.

4. Halten Sie das Werkzeug mit festem Gri󰀨.

5. Halten Sie Ihre Hände von rotierenden Teilen

6. Lassen Sie das Werkzeug nicht unbeaufsich-

tigt laufen. Benutzen Sie das Werkzeug nur mit

7. Vermeiden Sie eine Berührung des

Bohrereinsatzes, des Werkstücks oder der

Späne unmittelbar nach der Bearbeitung,

weil die Teile noch sehr heiß sind und

Hautverbrennungen verursachen können.

8. Manche Materialien können giftige

Chemikalien enthalten. Tre󰀨en Sie

Vorsichtsmaßnahmen, um das Einatmen

von Arbeitsstaub und Hautkontakt zu verhü-

ten. Befolgen Sie die Sicherheitsdaten des

Materiallieferanten.20 DEUTSCH

9. Falls der Bohrereinsatz selbst durch Ö󰀨nen

der Futterbacken nicht gelöst werden kann,

ziehen Sie ihn mit einer Zange heraus. In

einem solchen Fall kann Herausziehen des

Bohrereinsatzes von Hand zu einer Verletzung

durchseinescharfeKanteführen.

10. Vergewissern Sie sich, dass keine Stromkabel,

Wasserrohre, Gasrohre usw. vorhanden sind,

die bei Beschädigung durch den Einsatz des

Werkzeugs eine Gefahr darstellen können.

Sicherheitsanweisungen bei Verwendung von lan-

1. Arbeiten Sie niemals mit einer höheren

Drehzahl als der Maximaldrehzahl des

Bohrereinsatzes. Bei höheren Drehzahlen

bestehtdieGefahr,dasssichderEinsatzver-

biegt,wennzugelassenwird,dasserohne

KontaktmitdemWerkstückfreirotiert,waszu

Personenschädenführenkann.

2. Starten Sie den Bohrvorgang immer mit

einer niedrigen Drehzahl und bei Kontakt der

Einsatzspitze mit dem Werkstück. Bei höheren

DrehzahlenbestehtdieGefahr,dasssichder

Einsatzverbiegt,wennzugelassenwird,dasser

ohneKontaktmitdemWerkstückfreirotiert,was

zuPersonenschädenführenkann.

3. Üben Sie Druck nur in direkter Linie mit dem

Einsatz aus, und wenden Sie keinen übermä-

ßigen Druck an.Einsätzekönnensichverbiegen,

was Bruch oder Verlust der Kontrolle verursachen

undzuPersonenschädenführenkann.

BEWAHREN SIE DIESE ANLEITUNG AUF.

WARNUNG: Lassen Sie sich NICHT durch

Bequemlichkeit oder Vertrautheit mit dem Produkt

(durch wiederholten Gebrauch erworben) von der

strikten Einhaltung der Sicherheitsregeln für das

vorliegende Produkt abhalten. MISSBRAUCH oder

Missachtung der Sicherheitsvorschriften in dieser

Anleitung können schwere Personenschäden

Wichtige Sicherheitsanweisungen

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1)

Ladegerät, (2) Akku und (3) Akkuwerkzeug

2. Unterlassen Sie Zerlegen oder Manipulieren

des Akkus.EskannsonstzueinemBrand,über-

mäßigerHitzeentwicklungodereinerExplosion

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort

ein. Anderenfalls besteht die Gefahr von

Überhitzung, möglichen Verbrennungen und

sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und

begeben Sie sich unverzüglich in ärztliche

Behandlung. Anderenfalls können Sie Ihre

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem

Material berührt werden.

(2) Lagern Sie den Akku nicht in einem

Behälter zusammen mit anderen

Metallgegenständen, wie z. B. Nägel,

(3) Setzen Sie den Akku weder Wasser noch

Ein Kurzschluss des Akkus verursacht star-

ken Stromuss, der Überhitzung, mögliche

Verbrennungen und einen Defekt zur Folge

6. Lagern und benutzen Sie das Werkzeug

und den Akku nicht an Orten, an denen die

Temperatur 50 °C erreichen oder überschreiten

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder

vollkommen verbraucht ist. Der Akku kann im

8. Unterlassen Sie Nageln, Schneiden,

Zerquetschen, Werfen, Fallenlassen des Akkus

oder Schlagen des Akkus mit einem harten

Gegenstand.EinesolcheHandlungkannzu

einemBrand,übermäßigerHitzeentwicklungoder

einerExplosionführen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut-

FürkommerzielleTransporte,z.B.durch

DritteoderSpediteure,müssenbesondere

AnforderungenzuVerpackungundEtikettierung

ZurVorbereitungdeszutransportierenden

ArtikelsisteineBeratungdurcheinenExpertenfür

Gefahrenguterforderlich.BittebeachtenSiemög-

licherweiseausführlicherenationaleVorschriften.

ÜberklebenoderverdeckenSieo󰀨eneKontakte,

undverpackenSiedenAkkuso,dassersichin

derVerpackungnichtumherbewegenkann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem

sicheren Ort. Befolgen Sie die örtlichen

Vorschriften bezüglich der Entsorgung von

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten.DasEinsetzen

derAkkusinnichtkonformeProduktekannzu

einemBrand,übermäßigerHitzebildung,einer

ExplosionoderAuslaufenvonElektrolytführen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent-

14. Bei und nach dem Gebrauch kann der Akku

heiß werden, was Verbrennungen oder

Niedertemperaturverbrennungen verursachen

kann. Beachten Sie die Handhabung von hei-

15. Berühren Sie nicht den Anschlusskontakt

des Werkzeugs unmittelbar nach dem

Gebrauch, da er heiß genug werden kann, um

Verbrennungen zu verursachen.21 DEUTSCH

16. Achten Sie darauf, dass sich keine

Späne, Staub oder Schmutz in den

Anschlusskontakten, Löchern und Nuten des

Akkus absetzen.EskönntesonstzuErhitzung,

Brandauslösung, Bersten und Funktionsstörungen

desWerkzeugsoderdesAkkuskommen,waszu

VerbrennungenoderPersonenschädenführen

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht

unterstützt, benutzen Sie den Akku nicht in

der Nähe einer Hochspannungs-Stromleitung.

Dies kann zu einer Funktionsstörung oder

BetriebsstörungdesWerkzeugsoderdesAkkus

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

VORSICHT: Verwenden Sie nur Original-

Makita-Akkus. Die Verwendung von Nicht-Original-

Makita-AkkusodervonAkkus,dieabgeändert

wordensind,kannzumBerstendesAkkusund

darausresultierendenBränden,Personenschäden

undBeschädigungführen.Außerdemwirddadurch

dieMakita-GarantiefürdasMakita-Werkzeugund

-Ladegerätungültig.

Hinweise zur Aufrechterhaltung

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets

aus, und laden Sie den Akku, wenn Sie ein

Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer

Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen

Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen

Sie ihn vom Werkzeug oder Ladegerät ab.

5. Der Akku muss geladen werden, wenn er lange

Zeit (länger als sechs Monate) nicht benutzt

FUNKTIONSBESCHREIBUNG VORSICHT:

Vergewissern Sie sich vor

der Durchführung von Einstellungen oder

Funktionsprüfungen des Werkzeugs stets, dass das

Werkzeug ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

Schalten Sie das Werkzeug stets

aus, bevor Sie den Akku anbringen oder abnehmen.

Halten Sie das Werkzeug und den

Akku beim Anbringen oder Abnehmen des Akkus

sicher fest.WennSiedasWerkzeugunddenAkku

nicht sicher festhalten, können sie Ihnen aus der Hand

rutschen, was zu einer Beschädigung des Werkzeugs

unddesAkkusundzuKörperverletzungenführenkann.

►Abb.1: 1.RoteAnzeige2. Knopf 3.Akku

ZiehenSiedenAkkuzumAbnehmenvomWerkzeugab,wäh-

rendSiedenKnopfanderVorderseitedesAkkusverschieben.

RichtenSiezumAnbringendesAkkusdessenFührungsfeder

aufdieNutimGehäuseaus,undschiebenSiedenAkkuhinein.

SchiebenSieihnvollständigein,bisermiteinemleisenKlicken

einrastet.WennSiedieroteAnzeigesehenkönnen,wieinder

Abbildunggezeigt,istderAkkunichtvollständigverriegelt.

Schieben Sie den Akku stets bis zum

Anschlag ein, bis die rote Anzeige nicht mehr sichtbar

ist.AnderenfallskannerausdemWerkzeugherausfallen

undSieoderumstehendePersonenverletzen.

Unterlassen Sie Gewaltanwendung

beim Anbringen des Akkus.FallsderAkkunichtrei-

bungsloshineingleitet,isternichtrichtigausgerichtet.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

►Abb.2: 1.Anzeigelampen2.Prüftaste

DrückenSiediePrüftasteamAkku,umdieAkku-Restkapazitätanzu-

zeigen.DieAnzeigelampenleuchtenwenigeSekundenlangauf. Anzeigelampen RestkapazitätErleuchtet Aus Blinkend75%bis 100%

50%bis75%25%bis50%0%bis25%DenAkkuauaden.Möglicherweise liegt eine Funktionsstörung imAkkuvor.22 DEUTSCH HINWEIS:Abhängigvonden

Benutzungsbedingungenundder

UmgebungstemperaturkanndieAnzeigegeringfügig

vondertatsächlichenKapazitätabweichen.

HINWEIS:Dieerste(äußerstelinke)Anzeigelampe

blinkt,wenndasAkku-Schutzsystemaktivist.

Werkzeug/Akku-Schutzsystem

DasWerkzeugistmiteinemWerkzeug/Akku-

Schutzsystem ausgestattet. Dieses System schaltet die

Stromversorgungautomatischab,umdieLebensdauer

vonWerkzeugundAkkuzuverlängern.DasWerkzeug

bleibtwährenddesBetriebsautomatischstehen,wenn

dasWerkzeugoderderAkkueinerderfolgenden

Bedingungenunterliegt:

DieserSchutztrittinAktion,wenndasWerkzeugauf

eineWeisebetriebenwird,dieeineungewöhnlich

hoheStromaufnahmebewirkt.SchaltenSieindieser

SituationdasWerkzeugaus,undbrechenSiedieArbeit

ab,dieeineÜberlastungdesWerkzeugsverursacht

hat. Schalten Sie dann das Werkzeug wieder ein, um

DieserSchutztrittinAktion,wenndasWerkzeugoder

derAkkuüberhitztwird.LassenSiedasWerkzeugund

denAkkuindieserSituationabkühlen,bevorSiedas

Werkzeug wieder einschalten.

Überentladungsschutz

DieserSchutztrittinAktion,wenndieAkku-

Restkapazität niedrig wird. Nehmen Sie in dieser

SituationdenAkkuvomWerkzeugab,undladenSie

►Abb.3: 1.Ein-Aus-Schalter

VORSICHT: Vergewissern Sie sich vor dem

Einsetzen des Akkus in das Werkzeug stets, dass

der Ein-Aus-Schalter ordnungsgemäß funktio-

niert und beim Loslassen in die AUS-Stellung

DrückenSiezumEinschaltendesWerkzeugseinfach

denEin-Aus-Schalter.DieDrehzahlerhöhtsichdurch

verstärkteDruckausübungaufdenEin-Aus-Schalter.

LassenSiedenEin-Aus-SchalterzumAnhaltenlos.

Drehrichtungsumschalters

►Abb.4: 1.Drehrichtungsumschalthebel

VORSICHT: Prüfen Sie stets die

Drehrichtung, bevor Sie mit der Arbeit beginnen.

VORSICHT: Betätigen Sie den

Drehrichtungsumschalter erst, nachdem das

Werkzeug völlig zum Stillstand gekommen ist.

DurchUmschaltenderDrehrichtungbeinochlau-

fendemWerkzeugkanndasWerkzeugbeschädigt

VORSICHT: Stellen Sie den

Drehrichtungsumschalthebel stets auf die

Neutralstellung, wenn Sie das Werkzeug nicht

DiesesWerkzeugbesitzteinen

Drehrichtungsumschalter.DrückenSieaufdieSeiteA

desDrehrichtungsumschalthebelsfürRechtsdrehung,

undaufdieSeiteBfürLinksdrehung.

InderNeutralstellungdesDrehrichtungsumschalthebels

istderEin-Aus-Schalterverriegelt.

Drehzahl-Umschaltung

►Abb.5: 1.Drehzahlumschalthebel

VORSICHT: Achten Sie stets darauf, dass

sich der Drehzahlumschalthebel vollkommen

in seiner jeweiligen Rastposition bendet. Wird

dasWerkzeugbeieinerZwischenstellungdes

DrehzahlumschalterszwischendenPositionen„1“

und„2“betrieben,kannesbeschädigtwerden.

VORSICHT: Betätigen Sie den

Drehzahlumschalthebel nicht während des

Betriebs des Werkzeugs. Das Werkzeug kann sonst

Drehzahl Drehmoment Zutre󰀨ender

1 Niedrig Hoch Betriebmit

2 Hoch Niedrig Betriebmit

Um die Drehzahl umzuschalten, schalten Sie zunächst

dasWerkzeugaus,undschiebenSiedannden

DrehzahlumschalthebelfürhoheDrehzahlaufdie

Position„2“oderfürniedrigeDrehzahlaufdiePosition

„1“.VergewissernSiesichvorArbeitsbeginnstets,

dasssichderDrehzahlumschalthebelinderkorrekten

Stellungbendet.VerwendenSiestetsdiegeeignete

DrehzahlfürdiejeweiligeArbeit.23 DEUTSCH Wahl der Betriebsart

VORSICHT: Stellen Sie den Ring stets korrekt

auf das Symbol der gewünschten Betriebsart ein.

Wird das Werkzeug bei einer Zwischenstellung

des Rings zwischen den Betriebsartpositionen

betrieben, kann es beschädigt werden.

►Abb.6: 1.Betriebsart-Umschaltring2. Markierung

DiesesWerkzeugverfügtüberdreiBetriebsarten.

Bohren (nur Rotation)

Hammerbohren(RotationmitSchlagen)

Schrauben(RotationmitKupplung)

WählenSiediefürIhreArbeitgeeigneteBetriebsart

aus.DrehenSiedenBetriebsart-Umschaltring,und

richtenSiedasausgewählteZeichenaufdenPfeilam

Werkzeuggehäuse aus.

Einstellen des Anzugsmoments

►Abb.7: 1.Betriebsart-Umschaltring2.Einstellring

3. Teilstrich 4.Pfeil

DasAnzugsmomentkanndurchDrehendes

Einstellringsin16Stufeneingestelltwerden.Richten

SiedieTeilstricheaufdenPfeilamWerkzeuggehäuse

aus.DasminimaleAnzugsmomenterhältmanbei1,

unddasmaximalebei16.

BevorSiemitdereigentlichenSchraubarbeitbeginnen,

solltenSieeineProbeverschraubungmitIhremMaterial

odereinemStückdesgleichenMaterialsdurchführen,

umdasgeeigneteAnzugsmomentzuermitteln.

MONTAGE VORSICHT: Vergewissern Sie sich vor der

Ausführung von Arbeiten am Werkzeug stets,

dass das Werkzeug ausgeschaltet und der Akku

Montage und Demontage von

Schraubendrehereinsatz/

►Abb.8: 1. Werkzeugaufnahme

Drehen Sie die Werkzeugaufnahme entgegen dem

Uhrzeigersinn,umdasSpannfutterzuö󰀨nen.Führen

SiedenSchraubendrehereinsatz/Bohrereinsatz

biszumAnschlagindasSpannfutterein.Drehen

Sie die Werkzeugaufnahme im Uhrzeigersinn, um

dasSpannfutterfestzuziehen.ZumEntfernendes

Schraubendrehereinsatzes/BohrereinsatzesdrehenSie

die Werkzeugaufnahme entgegen dem Uhrzeigersinn.

Montieren des Aufhängers

WARNUNG: Verwenden Sie die Aufhänge-/

Montageteile nur für den bestimmungsge-

mäßen Gebrauch, z. B. zum Aufhängen des

Werkzeugs an einem Werkzeuggürtel zwischen

Arbeitseinsätzen oder Arbeitsintervallen.

WARNUNG: Achten Sie darauf, den

Aufhänger nicht zu überlasten, da zu viel

Kraft oder unregelmäßige Überlastungen

Beschädigungen am Werkzeug verursachen kön-

nen, die zu Verletzungen führen können.

VORSICHT: Wenn Sie den Aufhänger anbrin-

gen, sichern Sie ihn immer einwandfrei mit der

Schraube.AnderenfallskannsichderAufhängervom

WerkzeuglösenundPersonenschadenverursachen.

VORSICHT: Achten Sie darauf, dass Sie das

Werkzeug sicher aufhängen, bevor Sie den Gri󰀨

loslassen. Unzureichendes oder unausgewogenes

EinhängenkanneinHerunterfallenverursachen,und

Sie können sich verletzen.

►Abb.9: 1.Führungsnut2.Aufhänger3.Schraube

DerAufhängeristpraktisch,umdasWerkzeugvor-

übergehendaufzuhängen.DerAufhängerkannauf

beidenSeitendesWerkzeugsangebrachtwerden.

UmdenAufhängeranzubringen,führenSieihnindie

Nut entweder auf der linken oder rechten Seite des

Werkzeuggehäuses ein, und sichern Sie ihn dann mit

einerSchraube.UmdenAufhängerzuentfernen,lösen

SiedieSchraube,undnehmenSiedanndenAufhänger

WARNUNG: Verwenden Sie die Aufhängeöse

niemals für einen unbeabsichtigten Zweck, z.

B. zum Anbinden des Werkzeugs an einer hoch

gelegenen Position.DieLagerbelastungineiner

starkbelastetenÖsekannBeschädigungenander

Öseverursachen,diezuVerletzungenbeiIhnenoder

PersoneninIhrerUmgebungoderunterhalbvon

Ihnenführenkönnen.

►Abb.10: 1.Aufhängeöse

VerwendenSiedieAufhängeöseanderunteren

RückseitedesWerkzeugs,umdasWerkzeugunter

VerwendungeinesAufhängekabelsoderähnlicher

SchnüreaneineWandzuhängen.24 DEUTSCH BETRIEB VORSICHT:

Führen Sie den Akku immer vollständig

ein, bis er einrastet.FallsdieroteAnzeigeanderOberseite

desKnopfessichtbarist,istderAkkunichtvollständigverriegelt.

SchiebenSieihnbiszumAnschlagein,bisdieroteAnzeige

nichtmehrsichtbarist.AnderenfallskannerausdemWerkzeug

herausfallenundSieoderumstehendePersonenverletzen.

Wenn die Drehzahl sehr stark abfällt,

verringern Sie die Last, oder halten Sie das Werkzeug

an, um Beschädigung des Werkzeugs zu vermeiden.

HaltenSiedasWerkzeugmiteinerHandamGri󰀨und

mitderanderenHandanderUnterseitedesAkkusfest,

um der Drehwirkung entgegenzuwirken.

VORSICHT: Stellen Sie mit dem Einstellring

das korrekte Anzugsmoment für Ihre Arbeit ein.

VORSICHT: Achten Sie darauf, dass die

Spitze des Schraubendrehereinsatzes senk-

recht in den Schraubenkopf eingeführt wird,

um eine Beschädigung von Schraube und/oder

Schraubendrehereinsatz zu vermeiden.

DrehenSiezuerstdenBetriebsart-Umschaltring,sodassder

PfeilamWerkzeuggehäuseaufdasSymbol zeigt.

SetzenSiedieSpitzedesSchraubendrehereinsatzesinden

Schraubenkopfein,undübenSieDruckaufdasWerkzeug

aus. Lassen Sie das Werkzeug langsam anlaufen, und

erhöhen Sie dann die Drehzahl allmählich. Lassen Sie den

Ein-Aus-Schalterlos,sobalddieKupplungdurchrutscht.

HINWEIS:WennSieHolzschraubeneindrehen,

bohrenSieeineFührungsbohrungvon2/3des

Schraubendurchmessersvor.Dieserleichtertdas

EindrehenundverhindertSpaltungdesWerkstücks.

Beim Durchbruch der Bohrung, bei

Verstopfung der Bohrung mit Spänen und Partikeln,

oder beim Auftre󰀨en auf Betonstahl wirkt eine starke,

plötzliche Drehkraft auf Werkzeug und Bohrereinsatz.

DrehenSiezuerstdenBetriebsart-Umschaltring,sodass

derPfeilamWerkzeuggehäuseaufdasSymbol zeigt.

DerEinstellringkannfürdieseOperationaufeinebelie-

bigeDrehmomentstufeeingestelltwerden.

VerwendenSieunbedingteinenBohrereinsatzmit

SetzenSiedenBohrereinsatzaufdiegewünschteBohrstelle,

unddrückenSiedanndenEin-Aus-Schalter.ÜbenSiekeinen

übermäßigenDruckaufdasWerkzeugaus.LeichterDruck

liefertdiebestenErgebnisse.HaltenSiedasWerkzeugin

Position,undvermeidenSieAbrutschenvomLoch.

ÜbenSiekeinenstärkerenDruckaus,wenndasBohrlochmit

Spänen oder Bohrmehl zugesetzt wird. Lassen Sie statt dessen

das Werkzeug leer laufen, und ziehen Sie dann den Bohrereinsatz

teilweise aus dem Bohrloch heraus. Durch mehrmaliges

Wiederholen dieses Vorgangs wird das Bohrloch ausgeräumt, so

dassdernormaleBohrbetriebfortgesetztwerdenkann.

►Abb.12: 1.Ausblaspipette

BlasenSiedenStaubnachdemBohrendesLochsmit

einerAusblaspipetteausdemLoch.

DrehenSiezuerstdenBetriebsart-Umschaltring,so

dassderPfeilaufdasSymbol zeigt. Gehen Sie

dannfolgendermaßenvor.

BeimBohreninHolzlassensichdiebestenErgebnisse

mitHolzbohrernerzielen,diemiteinerZentrierspitze

ausgestattetsind.DieZentrierspitzeerleichtertdas

Bohren,dasiedenBohrereinsatzindasWerkstück

UmAbrutschendesBohrereinsatzesbeimAnbohrenzu

vermeiden,empehltessich,dieBohrstellemiteinem

Zentrierkörneranzukörnen.SetzenSiedanndieSpitze

desBohrereinsatzesindieVertiefung,undbeginnen

VerwendenSieSchneidüssigkeitbeimBohrenvon

Metall.EisenundMessingsolltenjedochtrocken

VORSICHT: Übermäßige Druckausübung

auf das Werkzeug bewirkt keine Beschleunigung

der Bohrleistung.ImGegenteil;übermäßiger

DruckführtzueinerBeschädigungderSpitzedes

Bohrereinsatzes und damit zu einer Verringerung der

LeistungsfähigkeitsowiezueinerVerkürzungder

LebensdauerdesWerkzeugs.

VORSICHT: Halten Sie daher das Werkzeug

mit festem Gri󰀨 und lassen Sie Vorsicht walten,

wenn der Bohrereinsatz im Begri󰀨 ist, aus dem

Werkstück auszutreten.BeimBohrungsdurchbruch

wirkteinhohesRückdrehmomentaufWerkzeugund

VORSICHT: Ein festsitzender Bohrereinsatz

lässt sich durch einfaches Umschalten der

Drehrichtung wieder herausdrehen. Dabei sollten

Sie aber das Werkzeug gut festhalten, damit es

nicht ruckartig herausgestoßen wird.

VORSICHT: Spannen Sie Werkstücke stets

in einen Schraubstock oder eine ähnliche

Aufspannvorrichtung ein.

VORSICHT: Wenn das Werkzeug im

Dauerbetrieb bis zur vollkommenen Entladung

des Akkus benutzt wurde, lassen Sie das

Werkzeug vor dem Fortsetzen des Betriebs mit

einem frischen Akku 15 Minuten lang ruhen.25 DEUTSCH WARTUNG VORSICHT: Vergewissern Sie sich vor

der Durchführung von Inspektions- oder

Wartungsarbeiten stets, dass das Werkzeug aus-

geschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall

Benzin, Waschbenzin, Verdünner, Alkohol oder

dergleichen. Solche Mittel können Verfärbung,

Verformung oder Rissbildung verursachen.

UmdieSICHERHEITundZUVERLÄSSIGKEITdieses

Produktszugewährleisten,solltenReparaturenund

andereWartungs-oderEinstellarbeitennurvonMakita-

Vertragswerkstätten oder Makita-Kundendienstzentren

unterausschließlicherVerwendungvonMakita-

Originalersatzteilenausgeführtwerden.

SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder

Vorrichtungen werden für den Einsatz mit dem in

dieser Anleitung beschriebenen Makita-Werkzeug

empfohlen.DieVerwendungandererZubehörteile

oder Vorrichtungen kann eine Verletzungsgefahr

darstellen.VerwendenSieZubehörteileoder

VorrichtungennurfürihrenvorgesehenenZweck.

WennSieweitereEinzelheitenbezüglichdieser

Zubehörteilebenötigen,wendenSiesichbitteanIhre

Makita-Kundendienststelle.

• Schraubendrehereinsätze

• Bohrereinsatz mit Hartmetallschneide

• Original-Makita-Akkuund-Ladegerät

HINWEIS: Manche Teile in der Liste können als

StandardzubehörimWerkzeugsatzenthaltensein.

Sie können von Land zu Land unterschiedlich sein.26 ITALIANO ITALIANO (Istruzioni originali)

DATI TECNICI Modello: DHP343 DHP453
