Produkttyp	Varmluftpistol
Märke	Makita
Modell	HG5012K
Spänning (beroende på version)	230 V, 120 V eller 100 V
Frekvens	50/60 Hz
Effekt (beroende på spänning)	1600 W / 1800 W / 2000 W
Max. temperatur (läge II)	500 °C (vissa versioner upp till 650 °C)
Justerbart temperaturintervall	80 - 650 °C (beroende på version)
Luftflöde (läge I/II)	250 - 550 l/min beroende på inställning
Mått (L x B x H)	230 x 80 x 240 mm
Vikt (utan kabel)	0,58 - 0,63 kg beroende på version
Skyddsklass	II (dubbel isolering)
Antal omkopplarlägen	3 (0, I, II)
Elektronisk inställning	Ja (temperatur och luftflöde)
Digital display	Ja (för version C)
Förinställda funktioner	14 program (krympning, svetsning, strippning, etc.)
Standbyläge	Ja
Nedkylningsläge	Ja
Säkerhet	Dubbel isolering, överhettningsskydd, automatisk avstängning
Huvudsakliga användningsområden	Krympning, plastsvetsning, färgborttagning, torkning, formning, lödning, desinfektion
Medföljande tillbehör	Originalmunstycken (beroende på version)

Vanliga frågor - HG5012K MAKITA

Hur startar jag varmluftpistolen Makita HG5012K?

För modell A och B ställer du omkopplaren i läge I eller II. För modell C väljer du först ett program eller ställer in temperaturen manuellt via displayen.

Vilken maximal temperatur uppnås?

Beroende på version är maxtemperaturen i läge II 500 °C (upp till 650 °C för modeller med elektronisk inställning).

Hur använder jag nedkylningsfunktionen?

Efter användning ställer du omkopplaren i läge COOL DOWN (modell C) eller ställer termostaten på MIN och låter apparaten svalna medan den är igång innan du stänger av den helt.

Kan jag använda denna apparat för att torka hår?

Nej, denna varmluftpistol värmer mycket starkare än en hårtork (500 °C). Använd den aldrig på personer eller djur.

Hur byter jag munstycke?

Låt först apparaten svalna helt. Skruva loss eller dra bort munstycket med lämpligt verktyg. Montera det nya munstycket ordentligt. OBS: ett varmt munstycke kan bränna eller antända föremål.

Vilka material kan jag ta bort med denna apparat?

Använd pistolen för att ta bort gamla lager av oljefärg, lack, syntetisk puts. Ställ in temperaturen mellan 350 och 500 °C beroende på tjocklek.

Finns det risk för brand?

Ja, värmen kan antända dolda material. Rikta inte varmluften för länge på samma ställe, övervaka apparaten konstant och håll en lämplig brandsläckare i närheten.

Hur underhåller jag apparaten?

Koppla alltid bort apparaten före rengöring. Torka av höljet med en torr trasa. Borra aldrig i höljet. Kontrollera regelbundet nätsladden.

Vilken garanti gäller?

Garantitiden varierar beroende på land. Se bruksanvisningen eller Makitas webbplats för exakta villkor. Spara kvittot.

Kan jag använda en förlängningssladd?

Ja, använd en förlängningssladd med minst 2 x 1,5 mm² area. Kontrollera att uttagets spänning motsvarar apparatens.

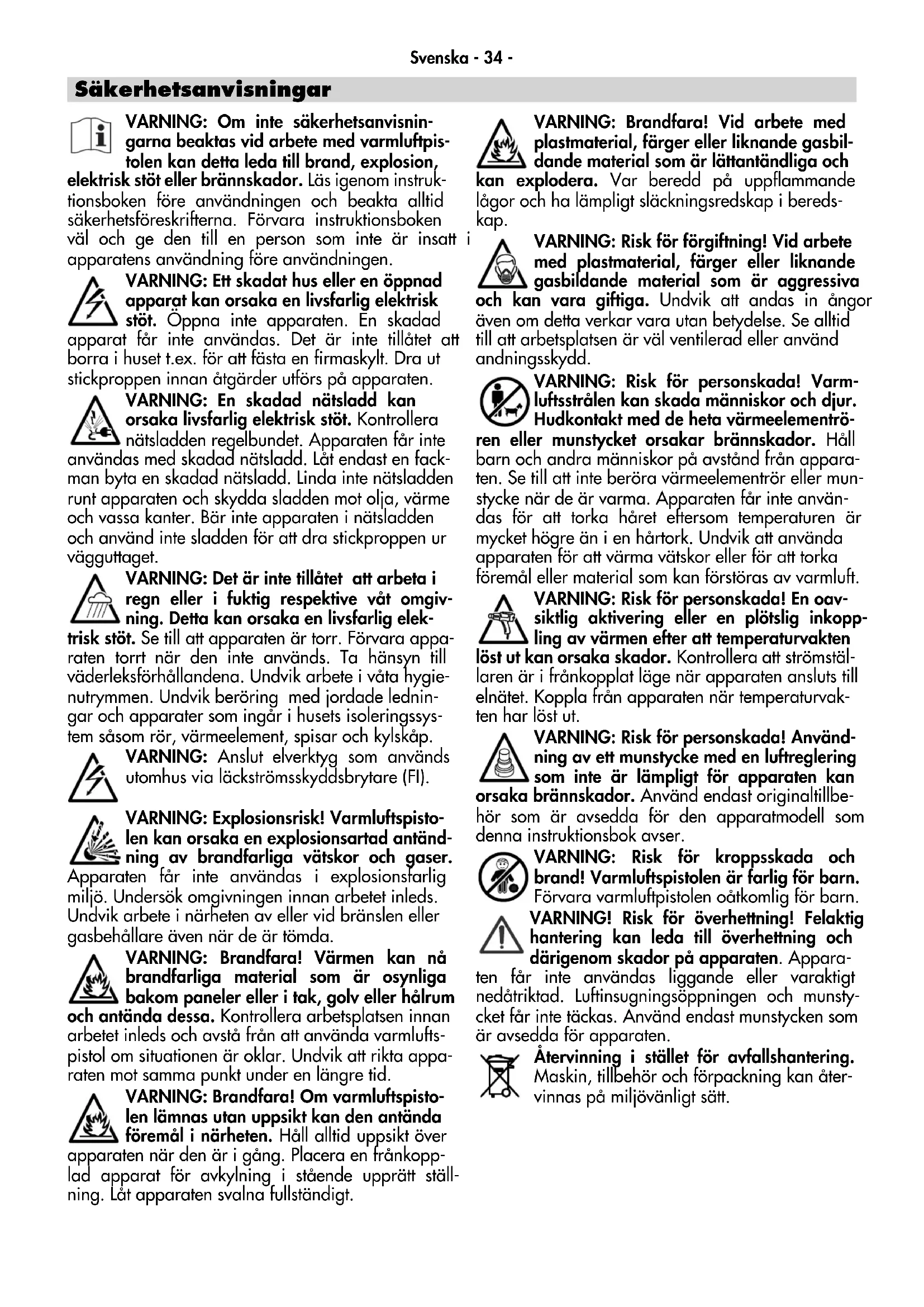

BRUKSANVISNING HG5012K MAKITA

WARNING: Om inte säkerhetsanvisningarna beaktas vid arbete med varmluftpistolen kan detta leda till brand, explosion, elektrisk stöt eller brännskador. Läs igenom instruktionsboken före användningen och beakta alltid säkerhetsföreskrifterna. Förvara instruktionsboken väl och ge den till en person som inte är insatt apparatens användning före användningen.

WARNING: Ett skadat hus eller en öppnad apparat kan orsaka en livsfarlig elektrisk stöt. Öppna inte apparaten. En skadad apparat får inte användas. Det är inte tillåtet att borra i huset t.ex. för att fästa en firmaskylt. Dra ut stickproppen innan åtgärder utförs på apparaten.

WARNING: En skadad nätsladd kan orsaka livsfarlig elektrisk stöt. Kontrollera nätsladden regelbundet. Apparaten får inte användas med skadad nätsladd. Låt endast en fackman byta en skadad nätsladd. Linda inte nätsladden runt apparaten och skydda sladden mot olja, värme och vassa kanter. Bär inte apparaten i nätsladden och använd inte sladden för att dra stickproppen ur vägguttaget.

VARNING: Det är inte tillåtet att arbeta i regn eller i fuktig respektive våt omgivning. Detta kan orsaka en livsfarlig elektrisk stöt. Se till att apparaten är torr. Förvara apparaten torrt när den inte används. Ta hänsyn till väderleksförhållandena. Undvik arbete i våta hygienutrymmen. Undvik beröring med jordade ledningar och apparater som ingår i husets isoleringssystem såsom rör, värmeelement, spisar och kylskåp.

WARNING: Anslut elverktyg som används utomhus via läckströmsskyddsbrytare (FI).

WARNING: Explosionsrisk! Varmluftspistolen kan orsaka en explosionsartad antändning av brandfarliga vätskor och gaser.

Apparaten får inte användas i explosionsfarlig miljö. Undersök omgivningen innan arbetet inleds. Undvik arbete i närheten av eller vid bränslen eller gasbehållare även när de är tömda.

WARNING: Brandfara! Värmen kan nå brandfarliga material som är osynliga bakom paneler eller i tak, golv eller hålrum och antända dessa. Kontrollera arbetsplatsen innan arbetet inleds och avstå från att använda varmluftspistol om situationen är oklar. Undvik att rikta apparaten mot samma punkt under en längre tid.

WARNING: Brandfara! Om varmluftspistolen lämnas utan uppsikt kan den antända föremål i närheten. Håll alltid uppsikt över apparaten när den är i gång. Placera en frånkopp- lad apparat för avkylning i stående upprätt ställ- ning. Låt apparaten svalna fullständigt.

WARNING: Brandfara! Vid arbete med plastmaterial, färger eller liknande gasbildande material som är lättantändliga och kan explodera. Var beredd på uppflammande lågor och ha lämpligt släckningsredskap i beredskap.

WARNING: Risk för förgiftning! Vid arbete med plastmaterial, färger eller liknande gasbildande material som är aggressiva och kan vara giftiga. Undvik att andas in ångor även om detta verkar vara utan betydelse. Se alltid till att arbetsplatsen är väl ventilerad eller använd andningsskydd.

WARNING: Risk för personskada! Varmluftsstrålen kan skada människor och djur. Hudkontakt med de heta värmeelementrö- ren eller munstycket orsakar brännskador. Håll barn och andra människor på avständ från apparaten. Se till att inte beröra värmeelementrör eller munstycke när de är varma. Apparaten får inte användas för att torka håret eftersom temperaturen är mycket högre än i en hårtork. Undvik att använda apparaten för att värma vätskor eller för att torka föremål eller material som kan förstöras av varmluft.

WARNING: Risk för personskada! En oav- siktlig aktivering eller en plötslig inkoppl- ling av värmen efter att temperaturvakten löst ut kan orsaka skador. Kontrollera att strömställaren är i frånkopplat läge när apparaten ansluts till elnätet. Koppla från apparaten när temperaturvakten har löst ut.

WARNING: Risk för personskada! Användning av ett munstycke med en luftreglering som inte är lämpligt för apparaten kan orsaka brännskador. Använd endast originaltillbehör som är avsedda för den apparatmodell som denna instruktionsbok avser.

WARNING: Risk för kroppsskada och brand! Varmluftspistolen är farlig för barn. Förvara varmluftpistolen oätkomlig för barn.

WARNING! Risk för överhettning! Felaktig hantering kan leda till överhettning och därigenom skador på apparaten. Apparaten får inte användas liggande eller varaktigt nedåtriktad. Luftinsugningsöppningen och munstycket får inte täckas. Använd endast munstycken som är avsedda för apparaten.

Återvinning i stället för avfallshantering. Maskin, tillbehör och förpackning kan återvinnas på miljövänligt sätt.

Tekniska data

		A B C
Spänning [V] 230 120 100		230 120 100		230 120 100
Frekvens [Hz] 50/60 50/60		50/60
Effekt [W] 1600 1200 1100		1800 1400		200 2000 1		500 1300
Strömförbrukning [A]		7		10		11		8		12		12		9	13	13
Omkopplarsteg		0 - I - II 0 - I - II						0 - I
Temperatur	Steg	I	II	I	II	I	II	Manuellt inställd						Elektroniskt inställd och reglerad
	[°C]	350	500	500		500		100-550		80-550		80-550		80-650	80-650	80-650
	[°F]	660	930	930		930		210-1020		180-1020		180-1020		180-1200	180-1200	180-1200
Luftmängd	Steg	I	II	I	II	I	II	I	II	I	II	I	II	Elektroniskt inställd
	[l/min]	350	500	250	400	250	400	250	550	250	450	250	450	200-550	200-500	200-500
	[cfm]	12.5	17.5	8.8	14	8.8	14	8.8	19.5	8.8	16	8.8	16	7-19.5	7-17.5	7-17.5
Vikt utan nätsladd	[kg]	0.58						0.60						0.63
	[lbs]	1.28						1.32						1.39
Dimensioner L x B x H	[mm]	230 x 80 x 240
	[inch]	9.1 x 3.2 x 9.5
Skyddsklass		II/ ☐ (Dubbelisolerad)

Ändamålsenlig användning

Denna varmluftspistol är avsedd för all sådan varmluftsanvändning som anges i denna instruktionsbok under förutsättning att säkerhetsföreskrifterna följs och originaltillbehör används.

Användning	A	B	C
Krympning av krympslang, lödförband, förpackning och elkomponenter.	●	●	●
Formning av akryl-, PVC- och polystyroldetaljer, rör, plattor och profiler liksom även fuktigt trä.	●	●	●
Svetsning av termoplastiska plaster, PVC- och linoleumgolvmattor, PVC-belagd väv, PVC-presenningar, PVC-folier.		●	●
Lödning av tenn, specialsilverlod, SMD-komponenter, kabelskor och för att lossa lödda förband.		●	●
Färgborttagning - Borttagning av gamla, även tjocka skikt av oljefärg och lack samt plastputs.	●	●	●
Torkning av färgtonsprover, spackel, klister, fogar och stuckdekor.	●	●	●
Limförband - Limning av stora ytor med kontaktlim, aktivering av torkande lim, acceleration av limningsförloppet, lösgörning av limpunkter liksom lösgörning och limning av kantlister.	●	●	●
Upptining av isbelagda trappsteg, dörrås, bagagerumsluckor, bildörrar eller vattenledningar liksom smältning av kylskåp och frysar.	●	●	●
Desinfektion - med 600 °C varmluft kan djurstall snabbt befrias från bakterier. Angrepp från trämask kan bekämpas (Observera: Brandfara! Undvik att värma upp träytan för mycket.).		●	●

Montera munstycket på värmeelementröret 3

Ett munstycke som tappas kan antända ett föremål. Munstyckena måste monteras stadigt och säkert på apparaten.
Beröring av det heta munstycket kan orsaka svåra brännskador. Låt apparaten svalan helt innan munstycket monteras eller byts, eller använd ett lämpligt verktyg.
Ett hett munstycke kan antända underlaget. Placera ett hett munstycke på ett brandsäkert underlag.
Ett felaktigt eller defekt munstycke kan orsaka att varmluften strömmar bakåt och skadar apparaten. Använd endast de originalmunstycken i tabellen som är avsedda för apparaten.

Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. En förlängningssladd måste ha en area på minst 2 x 1,5 mm ^2 .

Inkoppling:

A: Ställ omkopplaren 1 i läge I eller II.	Ställ omkopplaren 1 i läge 0.
B: Ställ omkopplaren 1 i läge I eller II. Ställ in temperaturregulatorn 2 efter behov.	Ställ omkopplaren 1 i läge II och temperaturregulatorn 2 i läge MIN. för avkylning. Ställ omkopplaren 1 i läge 0 när apparaten har svalnat.
C: Ställ omkopplaren 1 i läge I. Välj önskat program eller programmera temperaturen och luftströmmen enligt önskemål (se "Inställningar").	Låt apparaten gå på COOL DOWN för att kylas av (se "Inställningar").Ställ omkopplaren 1 i läge 0 när apparaten har svalnat.

C Inställningar på display 2

Välj start med knappen SELECT (meny). Anvisning: När visningen i displayen blinkar kan värdet ändras med PLUS eller MINUS. Tryck på nytt på SELECT för att fortsätta till nästa steg.

Det valda funktionsprogrammets nyckelord visas blinkande. Längre texter börjar löpa efter 2 sekunder och återgår till nyckelordet efter två genomlopp. Under denna tid kan man trycka på knappen SELECT på nytt för att anpassa temperaturen eller luftmängden.

Välj STANDBY eller COOL DOWN

• Välj STANDBY vid korta pauser i arbetet. Energiförbrukningen minskas.
  – Välj alltid COOL DOWN när arbetet avslutas. Koppla från apparaten när den svalnat och dra ut stickkontakten ur eluttaget.

Konformitetsförklaring

MAKITA Corporation, 3-11-8 Sumiyoshi-cho Anjo, Aichi 446-8502, Japan bekräftar härmed att varmluftsfläktarna HG5012, HG551V, HG651C

tillverkade av LEISTER Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil, uppfyller kraven i EG-riktlinjerna 2004/108 och 2006/95 i de utföranden som ställts tills förfogande av oss. Följande normer har tillämpats:

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Rätten till ändringar förbehålles
