Toote tüüp	Kuumaõhupüstol
Bränd	Makita
Mudel	HG5012K
Pinge (vastavalt versioonile)	230 V, 120 V või 100 V
Sagedus	50/60 Hz
Võimsus (vastavalt pingele)	1600 W / 1800 W / 2000 W
Maksimaalne temperatuur (asend II)	500 °C (mõned versioonid kuni 650 °C)
Reguleeritav temperatuurivahemik	80 - 650 °C (vastavalt versioonile)
Õhuvool (asend I/II)	250 - 550 l/min vastavalt seadistusele
Mõõtmed (P x L x K)	230 x 80 x 240 mm
Kaal (ilma kaablita)	0,58 - 0,63 kg vastavalt versioonile
Kaitseklass	II (topeltisolatsioon)
Lüliti asendite arv	3 (0, I, II)
Elektrooniline reguleerimine	Jah (temperatuur ja õhuvool)
Digitaalekraan	Jah (C-versioonide puhul)
Eelseadistatud funktsioonid	14 programmi (kahanemine, keevitamine, eemaldamine jne)
Ooterežiim	Jah
Jahutusrežiim	Jah
Ohutus	Topeltisolatsioon, ülekuumenemiskaitse, automaatne väljalülitus
Peamised kasutusalad	Kahanemine, plastkeevitus, värvieemaldus, kuivatamine, vormimine, jootmine, desinfitseerimine
Kaasasolevad tarvikud	Originaaldüüsid (vastavalt versioonile)

Korduma kippuvad küsimused - HG5012K MAKITA

Kuidas Makita HG5012K kuumaõhupüstoli käivitada?

Mudelite A ja B puhul keerake lüliti asendisse I või II. Mudeli C puhul valige esmalt programm või reguleerige temperatuur käsitsi ekraanil.

Milline on saavutatav maksimaalne temperatuur?

Vastavalt versioonile on maksimaalne temperatuur asendis II 500 °C (elektroonilise reguleerimisega mudelitel kuni 650 °C).

Kuidas kasutada jahutusfunktsiooni?

Pärast kasutamist keerake lüliti asendisse COOL DOWN (mudel C) või seadke termostaat MIN-asendisse ja laske seadmel töötades jahtuda enne täielikku väljalülitamist.

Kas ma saan seda seadet kasutada juuste kuivatamiseks?

Ei, see kuumaõhupüstol kuumeneb palju rohkem kui föön (500 °C). Ärge kunagi kasutage seda inimestel ega loomadel.

Kuidas düüsi vahetada?

Laske seadmel esmalt täielikult jahtuda. Keerake lahti või eemaldage düüs sobiva tööriistaga. Paigaldage uus düüs kindlalt. Ettevaatust: kuum düüs võib põletada või süüdata esemeid.

Milliseid materjale saan selle seadmega eemaldada?

Kasutage püstolit vanade õlivärvi-, laki- ja sünteetiliste krohvi kihtide eemaldamiseks. Reguleerige temperatuur vahemikku 350–500 °C sõltuvalt paksusest.

Kas on tuleoht?

Jah, kuumus võib süüdata peidetud materjale. Ärge suunake kuuma õhku liiga kaua samasse kohta, jälgige seadet pidevalt ja hoidke sobivat tulekustutit läheduses.

Kuidas seadet hooldada?

Enne puhastamist ühendage seade alati vooluvõrgust lahti. Pühkige korpust kuiva lapiga. Ärge kunagi puurige korpust. Kontrollige regulaarselt toitekaablit.

Milline on garantii?

Garantii kestus varieerub riigiti. Täpsete tingimuste saamiseks vaadake juhendit või Makita veebisaiti. Hoidke ostutõend alles.

Kas ma saan kasutada pikendusjuhet?

Jah, kasutage pikendusjuhet ristlõikega vähemalt 2 x 1,5 mm². Veenduge, et pistiku pinge vastab seadme pingele.

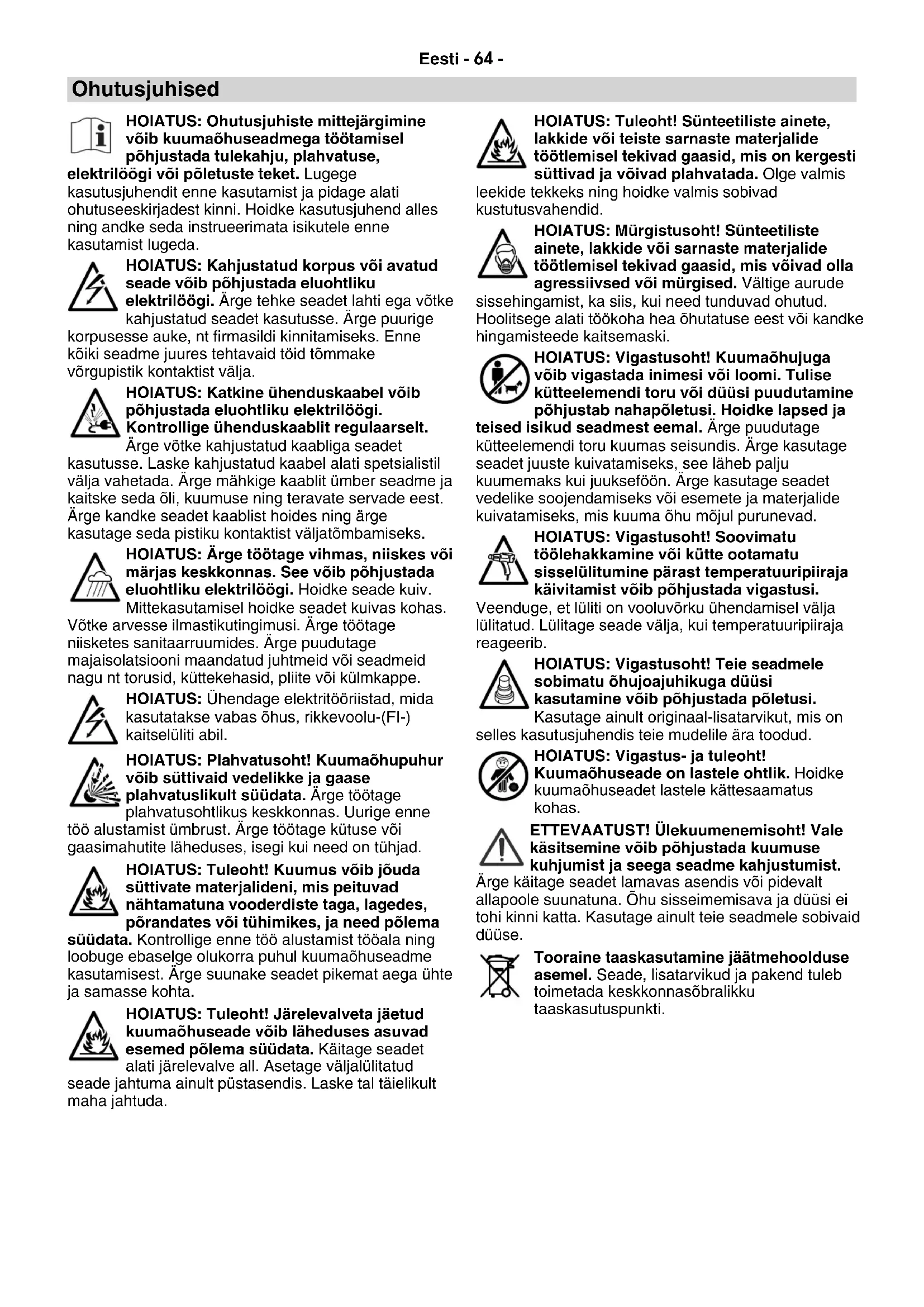

KASUTUSJUHEND HG5012K MAKITA

Eesti.... Kasutusjuhend....64

HOIATUS: Ohutusjuhiste mittejärgimine vöib kuumaöhuseadmega töötamisel põhjustada tulekahju, plahvatuse,

elektrilöögi või põletuste teket. Lugege kasutusjuhendit enne kasutamist ja pidage alati ohutuseeskirjadest kinni. Hoidke kasutusjuhend alles ning andke seda instrueerimata isikutele enne kasutamist lugeda.

HOIATUS: Kahjustatud korpus või avatud seade võib põhjustada eluohtliku elektrilöögi. Ärge tehke seadet lahti ega võtl kahjustatud seadet kasutusse. Ärge puurige

korpusesse auke, nt firmasildi kinnitamiseks. Enne köiki seadme juures tehtavaid töid tömmake vörgupistik kontaktist välja.

HOIATUS: Katkine ühenduskaabel võib põhjustada eluohtliku elektrilöögi. Kontrollige ühenduskaablit regulaarselt.

Ärge võtke kahjustatud kaabliga seadet kasutusse. Laske kahjustatud kaabel alati spetsialistil välja vahetada. Ärge mähkige kaablit ümber seadme ja kaitske seda öli, kuumuse ning teravate servade eest. Ärge kandke seadet kaablist hoides ning ärge kasutage seda pistiku kontaktist väljatömbamiseks.

HOIATUS: Ärge töötage vihmas, niiskes või märjas keskkonnas. See võib põhjustada eluohtliku elektrilöögi. Hoidke seade kuiv. Mittekasutamisel hoidke seadet kuivas kohas.

Võtke arvesse ilmastikutingimusi. Ärge töötage niisketes sanitaarruumides. Ärge puudutage majaisolatsiooni maandatud juhtmeid või seadmeid nagu nt torusid, küttekehasid, pliite või külmkappe.

HOIATUS: Ühendage elektritööriistad, mida kasutatakse vabas öhus, rikkevoolu-(FI-) kaitselülii abil.

HOIATUS: Plahvatusoht! Kuumaõhupuhur võib süttivaid vedelikke ja gaase plahvatuslikult süüdata. Ärge töötage plahvatusohtlikus keskkonnas. Uurige enne

töö alustamist ümbrust. Ärge töötage kütuse või gaasimahutite läheduses, isegi kui need on tühjad.

HOIATUS: Tuleoht! Kuumus võib jõuda süttivate materjalideni, mis peituvad nähtamatuna vooderdiste taga, lagedes, põrandates või tühimikes, ja need põlema

süüdata. Kontrollige enne töö alustamist tööala ning loobuge ebaselge olukorra puhul kuumaõhuseadme kasutamisest. Ärge suunake seadet pikemat aega ühte ja samasse kohta.

HOIATUS: Tuleoht! Järelevalveta jäetud kuumaõhuseade võib läheduses asuvad esemed põlema süüdata. Käitage seadet alati järelevalve all. Asetage väljalülitatud

seade jahtuma ainult püstasendis. Laske tal täielikult maha jahtuda.

HOIATUS: Tuleoht! Sünteetiliste ainete, lakkide või teiste sarnaste materjalide töötlemisel tekivad gaasid, mis on kergesti süttivad ja võivad plahvatada. Olge valmis

leekide tekkeks ning hoidke valmis sobivad kustutusvahendid.

HOIATUS: Mürgistusoht! Sünteetiliste ainete, lakkide või sarnaste materjalide töötlemisel tekivad gaasid, mis võivad olla agressiivsed või mürgised. Vältige aurude

sissehingamist, ka siis, kui need tunduvad ohutud. Hoolitsege alati töökoha hea õhutatuse eest või kandke hingamisteede kaitsemaski.

HOIATUS: Vigastusoht! Kuumaõhujuga võib vigastada inimesi või loomi. Tulise kütteelemendi toru või düüsi puudutamine põhjustab nahapõletusi. Hoidke lapsed ja

teised isikud seadmest eemal. Ärge puudutage kütteelemendi toru kuumas seisundis. Ärge kasutage seadet juuste kuivatamiseks, see läheb palju kuumemaks kui juukseföön. Ärge kasutage seadet vedelike soojendamiseks või esemete ja materjalide kuivatamiseks, mis kuuma öhu mõjul purunevad.

HOIATUS: Vigastusoht! Soovimatu töölehakkamine või kütte ootamatu sisselülitumine pärast temperatuuripiiraja käivitamist võib põhjustada vigastusi.

Veenduge, et lūliti on vooluvōrku ühendamisel välja lūlitatud. Lūlitage seade välja, kui temperatuuripiiraja reageerib.

HOIATUS: Vigastusoht! Teie seadmele sobimatu öhujoajuhikuga düüsi kasutamine vöib pöhjustada põletusi.

Kasutage ainult originaal-lisatarvikut, mis on selles kasutusjuhendis teie mudelile ära toodud.

HOIATUS: Vigastus- ja tuleoht! Kuumaõhuseade on lastele ohtlik. Hoidke kuumaõhuseadet lastele kättesaamatus kohas.

ETTEVAATUST! Ülekuumenemisoht! Vale käsitsemine võib põhjustada kuumuse kuhjumist ja seega seadme kahjustumist.

Ärge käitage seadet lamavas asendis või pidevalt allapoole suunatuna. Öhu sisseimemisava ja düüsi ei tohi kinni katta. Kasutage ainult teie seadmele sobivaid düüse.

Tooraine taaskasutamine jäätmehoolduse asemel. Seade, lisatarvikud ja pakend tuleb toimetada keskkonnasõbralikku taaskasutuspunkti.

Tehnilised andmed

		A B C
Pinge [V] 230 120 100 230		120 100 230		120 100
Sagedus [Hz] 50/60 50/60		50/60
Võimsus [W] 1600 1200 11		00 1800 140		0 1200 2000		1500 1300
Voolutarbimine [A]		7		10		11		8		12		12		9	13	13
Lüliti astmed		0 - I - II						0 - I - II						0 - I
Temperatuur	Aste	I	II	I	II	I	II	Käsitsi seadistatav						Elektrooniliselt seadistatav ja reguleeritud
	[°C]	350	500	500		500		100-550		80-550		80-550		80-650	80-650	80-650
	[°F]	660	930	930		930		210-1020		180-1020		180-1020		180-1200	180-1200	180-1200
Öhuhulk	Aste	I	II	I	II	I	II	I	II	I	II	I	II	Elektrooniliselt seadistatav
	[l/min]	350	500	250	400	250	400	250	550	250	450	250	450	200-550	200-500	200-500
	[cfm]	12.5	17.5	8.8	14	8.8	14	8.8	19.5	8.8	16	8.8	16	7-19.5	7-17.5	7-17.5
Kaal koras kaablita	[kg]	0.58						0.60						0.63
	[lbs]	1.28						1.32						1.39
Mõõdud L x B x H	[mm]	230 x 80 x 240
	[inch]	9.1 x 3.2 x 9.5
Kaitseklass		II/ ☐ (Kahekordselt isoleeritud)

Otstarbekohane kasutamine

See kuumaõhuseade on ohutuseeskirjadest kinni pidades ja originaal-lisatarvikuid kasutades ette nähtud köigiks selles kasutusjuhendis ära toodud rakendusteks kuuma õhuga.

Rakendused	A	B	C
Termorüüside, jooteliidete ja -ühenduste, pakendite ning elektrikomponentide kahandamine.	●	●	●
Akrüül-, PVC- ja polüstüreen-artiklite, torude, plaatide ning profiilide, samuti märja puidu deformeerimine.	●	● ●
Termoplastsete sünteetiliste ainete, PVC- ja linoleum-põrandakatete, PVC-kattega kangaste, tentide ja kilede keevitamine.		●	●
Tina, spetsiaalse hõbejoodise, SMD-komponentide, kaablikingade jootmine, samuti jooteliidete lahutamine.		●	●
Laki eemaldamine - vanade, ka paksude öli- ja lakkvärvikihtide, samuti sünteetilise krohvi eemaldamine.	●	● ●
Värvitooniproovide, pahtlimasside, liimide, ehitusvuukide ja kipskrohvivormide kuivatamine.	●	●	●
Liimiühendus - suurepinnaline liimimine kontaktliimidega, kinnitusliimide aktiveerimine, liimimisprotsesside kiirendamine, kleepepunktide lahutamine, samuti servaliistude lahutamine või paigaldamine (kinnitamine).	●	● ●
Jäätunud trepiastmete, ukselukkude, pagasiruumiluukide, autouste või veetorude ülessulatamine, samuti külmutuskappide või sügavkülmikute sulatamine.	●	● ●
Desinfitseerimine – 600 °C kuuma õhuga on võimalik kiiresti hävitada baktereid loomalautades. On võimalik vabaneda puidukahjuritest. (Tähelepanu tuleoht! Puitpindu ei tohi väga kõvasti kuumutada.)		●	●

Düüsi paigaldamine kütteelemendi torule 3

Mahakukkuv düüs võib eseme põlema süüdata. Düüsid peavad olema kõvasti ja kindlalt seadme külge monteeritud.

Kuuma düüsi puudutamine võib tekitada raske põletuse. Enne düüsi paigaldamist või vahetamist tuleb lasta seadmel täielikult maha jahtuda või kasutada sobivat tööriista.

Kuum düüs võib aluse põlema süüdata. Asetage kuum düüs ainult tulekindlale alusele.

Vale või defektne düüs võib põhjustada kuumaõhutagasilöögi ning kahjustada seadet. Kasutage tabeli alusel vaid teie seadmele sobivaid originaaldüüse.

Järgida võrgupinget. Vooluallika pinge peab olema sama nagu on märgitud seadme andmeplaadile. Pikendusjuhtmete läbimõõt peab olema vähemalt 2 x 1,5 mm².

Sisselülitamine:

A: Pange lüliti 1 I või II peale.	Pange lüliti 1 0 peale.
B: Pange lüliti 1 I või II peale. Seadistage temperatuuriregulaator 2 vastavalt vajadusele.	Pange jahtumiseks lüliti 1 II peale ja temperatuuriregulaator 2 MIN peale. Kui seade on maha jahtunud, pange lüliti 1 0 peale.
C: Pange lüliti 1 I peale. Valige soovitud programm, või programmeerige temperatuur ja õhuvool vastavalt oma soovidele (vt „Seadistused“).	Laske seadmel mahajahtumiseks töötada COOL DOWN peal (vt „Seadistused“). Kui seade on maha jahtunud, pange lüliti 1 0 peale.

C Seadistuste teostamine displeil 2

Valik käivitada klahviga SELECT (menüü). Märkus. Kui displeil vilgub möni näit, on klahvide PLUS või MINUS abil alati võimalik teha muudatusi. Uus vajutus klahvile SELECT viib järgmise sammuni.

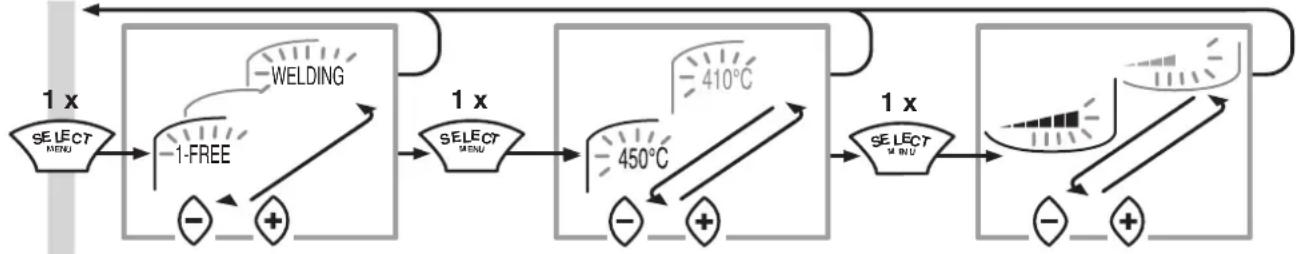

Funktsiooniprogrammi valik

1. 1-Vaba seadistus 80 °C/5 8. Keevitamine PPEPDM 280 °C/5
2. 2-Vaba seadistus 80 °C/5 9. Keevitamine HD-PE 300 °C/3
3. Kahandamine 450 °C/5 10. Keevitamine PP 320 °C/3
4. Vormimine 500 °C/4 11. Keevitamine PVC-U 340 °C/3
5. Pehmejootmine 650 °C/3 12. Keevitamine ABS 360 °C/3
6. Värvi kuivatamine 650 °C/5 13. Keevitamine PC 370 °C/3
7. Värvi eemaldamine 425 °C/5 14. Põhjakilede keevitamine 450 °C/3

Valitud funktsiooniprogrammi märksõna kujutatakse vilkuvana. Pikem tekst hakkab 2 sek järel jooksma ning jõuab 2 ringi järel tagasi lõöksõnani. Selle aja jooksul võib uuesti vajutada SELECT-klahvile, et kohandada temperatuuri või õhuhulka.

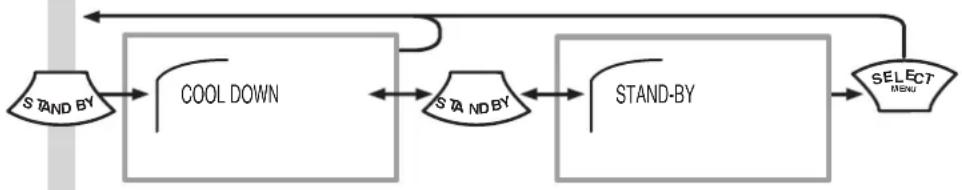

STANDBY või COOL DOWN valimine

– Valige STANDBY, kui katkestate töö lühikeseks ajaks. Energiakulu piiratakse.
– Valige tööd löpetades alati COOL DOWN. Lülitage seade välja, kui see on maha jahtunud, ning tömmake pistik kontaktist välja.

Saugumo technikos nurodymai

Strasse 10, CH-6056 Kaegiswil, vastab meie poolt turule toodud konstruktsiooni tootmisel EG-eeskirjadele 2004/108 ja 2006/95 ning järgmistele normidele:

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Võib muutuda
