MODE D'EMPLOI BXUP750PTE BLACK & DECKER

Lire attentivement ces instructions avant emploi. Conserver ces instructions pour toute consultation à venir. En cas de problèmes ou de difficultés, contacter l’assistance consommateur: www.2helpu.com Page: 95-104

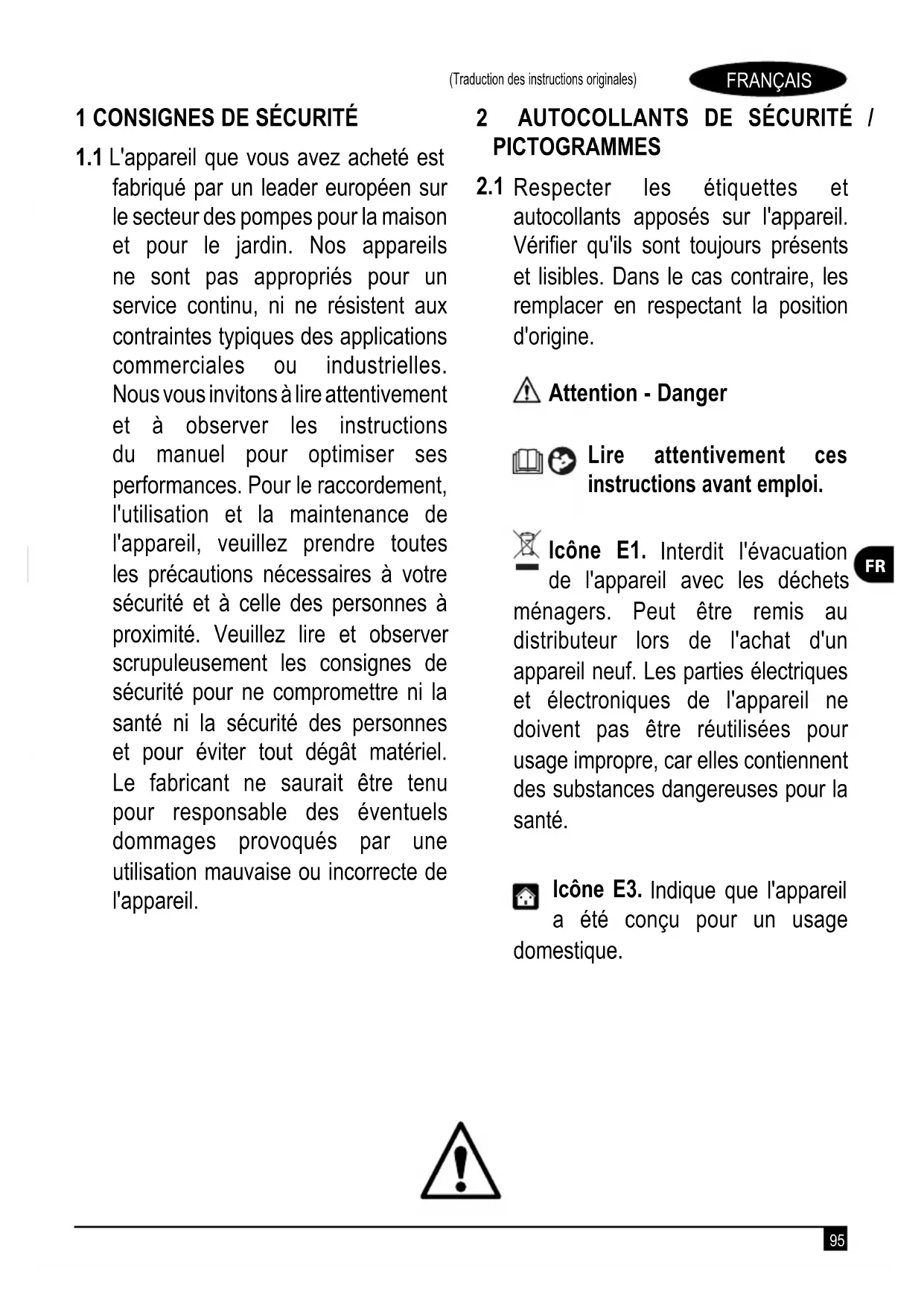

1.1 L'appareil que vous avez acheté est

fabriqué par un leader européen sur le secteur des pompes pour la maison et pour le jardin. Nos appareils ne sont pas appropriés pour un service continu, ni ne résistent aux contraintes typiques des applications commerciales ou industrielles. Nous vous invitons à lire attentivement et à observer les instructions du manuel pour optimiser ses performances. Pour le raccordement, l'utilisation et la maintenance de l'appareil, veuillez prendre toutes les précautions nécessaires à votre sécurité et à celle des personnes à proximité. Veuillez lire et observer scrupuleusement les consignes de sécurité pour ne compromettre ni la santé ni la sécurité des personnes et pour éviter tout dégât matériel. Le fabricant ne saurait être tenu pour responsable des éventuels dommages provoqués par une utilisation mauvaise ou incorrecte de l'appareil.

Respecter les étiquettes et autocollants apposés sur l'appareil. Vérifier qu'ils sont toujours présents et lisibles. Dans le cas contraire, les remplacer en respectant la position d'origine. Attention - Danger Lire attentivement ces instructions avant emploi. Icône E1. Interdit l'évacuation de l'appareil avec les déchets ménagers. Peut être remis au distributeur lors de l'achat d'un appareil neuf. Les parties électriques et électroniques de l'appareil ne doivent pas être réutilisées pour usage impropre, car elles contiennent des substances dangereuses pour la santé. Icône E3. Indique que l'appareil a été conçu pour un usage domestique.96 FRANÇAIS (Traduction des instructions originales)

Symbole CE. Indique que l'appareil observe les directives européennes en vigueur. Classe de protection électrique I. L'appareil comporte un conducteur de protection extérieur (borne de terre) (uniquement si le symbole figure sur l'appareil).97 FRANÇAIS (Traduction des instructions originales)

3.1.1 Risque de blessures ! NE PAS permettre l'utilisation de l'appareil à des enfants ou à des personnes

porteuses de limites physiques, sensorielles ou mentales, ou manquant d'expérience et/ou des connaissances nécessaires. Ne pas laisser les enfants jouer avec l'appareil. Ne pas laisser les enfants effectuer le nettoyage ou la maintenance qui restent à la charge de l'utilisateur.

3.1.2 Risque d'explosion ou d'empoisonnement ! Ne pas utiliser l'appareil avec des produits

inammables, toxiques ou agressifs, ou avec des liquides susceptibles de compromettre son bon fonctionnement.

3.1.3 Risque de blessures ! Ne pas diriger le jet d'eau vers les personnes ou les animaux.

3.1.4 Risque d'électrocution ! Ne pas diriger le jet d'eau vers l'appareil, ses parties électriques ou

d'autres appareils électriques.

3.1.5 Risque de court-circuit ! Ne pas utiliser l'appareil à l'extérieur par temps de pluie. Cette consigne

ne s'applique pas aux pompes submersibles qui peuvent être utilisées aussi par temps de pluie. Cependant, il faut s'assurer que la fiche (A12) et les rallonges éventuelles de l'appareil se trouvent à l'abri des éclaboussures d'eau et des inondations.

3.1.6 Risque de blessures ! Ne pas permettre l'utilisation de l'appareil à des enfants ou à des personnes

porteuses de limites physiques, sensorielles ou mentales, ou quoi qu'il en soit non autorisées.

3.1.7 Risque d'électrocution ! Ne pas toucher la che (A12) ou la prise de courant avec les mains

3.1.8 Risque d'électrocution et de court-circuit ! Si le câble électrique (A8) est abîmé, le faire remplacer

par le fabricant, par un Centre d'assistance technique ou par une personne de qualication similaire pour éviter tout danger.

3.1.9 Risque d'explosion ! Ne pas utiliser l'appareil si le tuyau d'aspiration ou de refoulement est abîmé.

3.1.10 Risque de blessures ! Mettre l'appareil sur une surface stable. Si l'appareil est utilisé à proximité

de piscines, bassins de jardin ou autres plans d'eau extérieurs, l'installer à une distance de 2 m minimum et le protéger contre une chute dans l'eau ou une inondation. Cette consigne ne s'applique pas aux pompes submersibles qui peuvent être utilisées en immersion dans l'eau.

3.1.11 Risque de blessures ! S'assurer que l'appareil comporte la plaquette signalétique où figurent toutes

les caractéristiques techniques. Si celle-ci est manquante, contacter immédiatement le revendeur. Les appareils sans plaquette ne doivent pas être utilisés, car ils sont anonymes et potentiellement dangereux.98 FRANÇAIS (Traduction des instructions originales)

3.1.12 Risque d'explosion ! Il est interdit d'intervenir sur les vannes de commande, les vannes de sécurité

ou tout autre dispositif de sécurité, et d'en modifier les réglages.

3.1.13 Risque lié à l'eau chaude ! En cas de pressostat défectueux ou d'une coupure de l'alimentation

en eau, l'eau présente dans le corps pompe (A4) peut surchauffer et occasionner des blessures au moment de son évacuation.

3.1.14 Risque de blessures ! Ne pas laisser fonctionner l'appareil sans surveillance s'il existe le risque

que des corps étrangers puissent le boucher.

3.1.15 Risque de court-circuit ! Ne pas tirer sur la fiche (A12), sur le câble électrique (A8) ou sur tout autre

élément de raccordement pour déplacer l'appareil. Utiliser la poignée (A4 b).

3.1.16 Risque d'explosion ! Éviter que des véhicules ne roulent sur le tuyau d'aspiration ou de

refoulement. Ne pas tirer sur le tuyau d'aspiration ou de refoulement pour déplacer l'appareil.

3.1.17 Risque de blessures ! Ne pas utiliser l'appareil si des personnes ou animaux se trouvent dans le

liquide pompé ou peuvent entrer en son contact.

3.2 AVERTISSEMENTS : À FAIRE

3.2.1 Risque de court-circuit ! Toutes les pièces conductrices doivent être protégées contre les

éclaboussures d'eau.

3.2.2 Risque d'électrocution ! Brancher l'appareil uniquement sur une alimentation électrique appropriée

et conforme aux normes en vigueur (CEI 60364-1). Lors du démarrage, l'appareil peut créer des interférences avec l'alimentation électrique. Brancher l'appareil uniquement sur une prise avec disjoncteur différentiel à courant résiduel nominal ne dépassant pas 30 mA. Utiliser uniquement les rallonges électriques conformes aux normes en vigueur, homologuées pour un usage en extérieur et avec une section au minimum identique à celle du câble d'alimentation de l'appareil. Les câbles électriques sur enrouleur doivent être complètement déroulés.

3.2.3 Danger ! L'appareil me doit jamais fonctionner à sec. Avant l'allumage, toujours remplir d'eau le

corps pompe (A4). Même un fonctionnement de courte durée sans eau peut endommager l'appareil.

3.2.4 Risque d'allumage involontaire ! Avant toute intervention sur l'appareil, débrancher la fiche (A12)

de la prise de courant.

3.2.5 Danger ! Pour garantir la sécurité de l'appareil, la température maximale du liquide pompé ne doit

pas dépasser 35 °C. La température ambiante ne doit pas être inférieure à +5 °C.

3.2.6 Danger ! L'appareil n'est pas conçu pour le transport de l'eau potable ou pour celui de l'eau destinée

à la consommation humaine. L'eau transportée par l'appareil peut être contaminée par des fuites de lubrifiant.99 FRANÇAIS (Traduction des instructions originales)

3.2.7 Risque de blessures ! Toute opération de maintenance et/ou de réparation de l'appareil ou des

composants doit être effectuée par un personnel qualifié uniquement.

3.2.8 Risque de blessures ! Avant de détacher le tuyau flexible de l'appareil, décharger la pression

résiduelle. À cet effet, débrancher l'appareil de l'alimentation électrique et ouvrir un robinet.

3.2.9 Risque de blessures ! Avant chaque utilisation et de manière régulière, contrôler les accessoires

et vérifier que les pièces de l'appareil ne sont ni usées ni cassées.100 FRANÇAIS (Traduction des instructions originales)

4.1 Utilisation du manuel

Ce manuel fait partie intégrante de l'appareil et doit être conservé avec soin pour pouvoir être consulté en cas de besoin. Le lire attentivement avant l'installation/l'utilisation. En cas de cession, l'ancien propriétaire doit remettre le manuel au nouveau propriétaire. S'assurer que chaque utilisateur a le manuel à sa disposition avant la mise en marche de l'appareil et qu'il peut consulter les consignes de sécurité et le mode d'emploi.

L'appareil est livré dans un emballage en carton. Son contenu est représenté sur la fig. 1.

4.2.1 Documentation fournie

D1 Manuel d'utilisation et d'entretien D2 Consignes de sécurité D3 Règles de garantie

4.3 Élimination de l'emballage

Les matériaux de l'emballage ne sont pas dangereux pour l'environnement. Cependant, ils doivent être recyclés ou éliminés conformément aux normes en vigueur dans le pays d'utilisation. 5 INFORMATIONS TECHNIQUES

5.1 Domaine d'utilisation

Cet appareil a été conçu pour le pompage d'eau propre ou d'eau sale contenant des corps solides en suspension d'une grandeur maximale de 35 mm (par ex. évacuation en cas d'inondation ou emploi dans des bassins de récupération d'eau de pluie). Faire attention à la granulométrie mentionnée pour le type d'appareil utilisé. La granulométrie et les autres données techniques figurent dans la fiche technique de ce manuel. Les appareils avec granulométrie de 5 mm maximum conviennent pour le pompage de l'eau propre, et ceux avec granulométrie à partir de 25 mm pour le pompage de l'eau sale. L'indication d'une granulométrie et/ou de corps solides ne concerne pas le sable ni les cailloux ! Elle concerne des éléments mous et souples (par ex. duvet ou feuilles) qui ne s'encastrent pas à l'intérieur du corps pompe (A4) et qui, par conséquent, ne bloquent pas la roue ni ne risquent d'endommager le moteur. S'il est impossible de s'assurer que le liquide pompé ne contient pas de sable ni de cailloux, l'appareil doit fonctionner uniquement sous surveillance. L'appareil doit être éteint immédiatement dès que la roue se bloque. Pour éliminer l'obstruction et débloquer la roue, la rincer sous l'eau claire. L'appareil est conforme à la norme européenne EN 60335-2-41.

5.2 Usage non autorisé

L'utilisation est interdite aux personnes inexpérimentées ou n'ayant pas lu et compris les instructions données dans ce manuel. Il est interdit d'alimenter l'appareil avec des liquides inflammables, explosifs, toxiques ou chimiquement agressifs. Il est interdit de faire fonctionner l'appareil en atmosphère explosible ou potentiellement inflammable. Il est interdit d'apporter des modifications à l'appareil. Toute modification entraîne l'annulation de la garantie et exonère le fabricant de toute responsabilité civile et pénale. Les substances utilisées pour le sablage/grenaillage ou toute autre substance attaquant les matériaux détruisent l'appareil. Cet appareil n'est pas fait pour pomper des liquides contenant sable, boue ou argile abrasifs. Cet appareil a été conçu pour le transport d'eau pour l'alimentation des installations domestiques, mais pas pour le transport d'eau potable ! Cet appareil ne peut pas transporter les matières fécales. Cet appareil n'est pas fait pour être utilisé comme pompe pour fontaines, pompe de filtration pour bassins de jardin ou pour être utilisé en service continu (par ex. en circulation continue dans les systèmes de filtration des piscines ou pour un usage industriel). Éviter de faire fonctionner l'appareil à sec ou de transporter des liquides quand une vanne est fermée !

5.3 Pièces principales (fig. 1)

A1 Crépine d'aspiration A2 Raccord de refoulement A3 Manchon de refoulement A4 Corps pompe A4b Poignée A5 Flotteur de niveau A5b Clip câble pour flotteur de niveau A6 Pieds pliables (si prévus) A7 Purge A8 Câble électrique 6 INSTALLATION Attention - danger ! Éteindre et débrancher l'appareil du secteur avant toute opération d'installation et de montage (fig. 3). Attention - danger ! Avant l'emploi, toujours faire un contrôle visuel pour s'assurer que l'appareil, et en particulier la fiche (A12) et le câble électrique (A8), ne sont pas abîmés. Un appareil abîmé ne doit jamais être utilisé. En cas de dommages, faire contrôler l'appareil par un centre d'assistance ou par un électricien agréé. Attention - danger ! Le cisaillement du câble électrique (A8) entraîne l'annulation de la garantie et l'installation, moyennant paiement au moment de la réparation (y compris en cas de réparation sous garantie), d'un câble électrique (A8) d'origine. Pour allonger le câble électrique (A8), utiliser uniquement une rallonge dont la section est au minimum identique à celle du câble électrique (A8) d'origine. Ne jamais tirer sur le câble électrique (A8) pour soulever l'appareil ou pour débrancher la fiche (A12).

6.1 Montage du tuyau de refoulement

Avant de monter le tuyau flexible de vidange, couper au bon format le manchon de refoulement (A3) pour obtenir le débit maximum en fonction du tuyau flexible utilisé (fig. 4). L'idéal est un tuyau flexible avec un diamètre supérieur à la granulométrie précisée pour l'appareil. Les diamètres plus petits font baisser significativement le débit de l'appareil. Visser le manchon sur le corps pompe (A4), puis raccorder le tuyau flexible de refoulement au manchon de refoulement (A3, fig. 4).

6.2 Purge de l'appareil

Immerger en oblique l'appareil dans le liquide pompé pour évacuer l'air présent dans le corps pompe (fig. 5). Le garder en position oblique jusqu'à ce que ne sorte plus aucune bulle d'air. L'appareil est prêt à l'emploi. Entre la partie supérieure et la partie inférieure, les appareils en plastique présentent une purge (A7) qui laisse sortir l'air lentement. Quand l'air est complètement sorti, c'est de l'eau qui sort de la purge. Il ne s'agit pas d'une erreur, mais d'un besoin technique. Le débit mentionné dans les données techniques tient déjà compte de cette perte ! Sur les appareils en acier inox, cette purge (A7) se situe dans le haut.101 FRANÇAIS (Traduction des instructions originales)

6.3 Remarques sur le lieu d'installation

Avant de mettre l'appareil en place, attacher à la poignée (A4 b) une élingue pour pouvoir descendre/récupérer l'appareil de façon adéquate (fig. 6). Dans la mesure du possible, l'appareil doit rester en suspens dans le liquide pompé à une distance suffisante du fond, pour prévenir l'aspiration de substances solides de dimensions inappropriées et, par conséquent, l'obstruction de la crépine d'aspiration (A1) ou le blocage de la roue (fig. 6). Une autre solution est de soulever légèrement l'appareil au-dessus du sol (par ex. en le déposant sur une brique, fig. 6). Dans ce cas néanmoins, les particules de saleté sont aspirées en plus grande quantité, ce qui risque de boucher l'appareil. Une fois l'appareil éteint, l'eau présente dans le tuyau s'écoule dans le sens inverse. Ce phénomène peut être éliminé par l'installation d'un clapet anti-retour. L'installation d'un raccord rapide pour le démontage du tuyau au bon endroit simplifie les opérations de nettoyage et de maintenance. Si l'appareil est utilisé dans un égout ou dans un puits, le bassin de récupération doit être suffisamment grand pour ne pas gêner son fonctionnement normal. Le flotteur de niveau (A5) de l'appareil doit pouvoir flotter sans être bloqué ni gêné. Dans le cas contraire, il est impossible de garantir le bon fonctionnement. S'il est impossible de s'assurer que le flotteur de niveau (A5) peut s'activer et se désactiver normalement, l'appareil doit fonctionner uniquement sous surveillance.

6.4 Mesures de sécurité

L'opérateur doit exclure les dommages causés par une inondation ou par un problème quelconque de l'appareil ou de ses composants extérieurs, en adoptant les mesures de sécurité appropriées (par ex. protection contre les inondations, système d'alarme, pompe de réserve, cuve de réception ou similaires). Dans ce but, utiliser un circuit électrique séparé à sûreté intégrée. Les mesures de sécurité doivent être, à chaque fois, adaptées à l'usage et en mesure de réduire et/ou d'empêcher les dommages provoqués par la sortie d'eau. L'utilisateur doit aussi prévoir une protection contre les éclaboussures pour que, en cas de panne, le déversement ou les éclaboussures d'eau ne provoquent pas de dommages. Il est indispensable de s'assurer que l'eau déversée soit évacuée par une pompe de réserve ou puisse s'écouler par une évacuation. Une autre solution est l'installation d'un système d'alarme qui, en cas de sortie d'eau, émet une alarme et/ou provoque un arrêt d'urgence de l'appareil et de son alimentation en eau, pour ne pas endommager l'équipement ou l'immeuble. Dans les endroits où l'appareil est installé, il est recommandé de garder les équipements à 5-10 cm environ au-dessus du sol, pour qu'une éventuelle sortie d'eau ne puisse pas provoquer de dégâts immédiats. Les dommages occasionnés par la violation de ces mesures de sécurité ne sont pas imputables au fabricant. Attention - danger ! Fonctionnement à sec Si l'appareil fonctionne plus de 5 minutes avec l'aspiration fermée, il est exposé à des dommages par surchauffe. Éteindre l'appareil si quelque chose bloque le débit normal. Le fonctionnement à sec détruit l'appareil. Par conséquent, ne jamais faire fonctionner l'appareil à sec pendant plus de 10 secondes. 7 RÉGLAGES

7.1 Réglages préliminaires

L'appareil est prêt à l'emploi. Il suffit simplement de régler les niveaux d'activation et de désactivation du flotteur de niveau (A5) selon l'application.

7.2 Réglage du flotteur de niveau

Le niveau d'activation de l'appareil peut être réglé en raccourcissant le câble du flotteur de niveau dans le clip (A5 b, fig. 7). Un câble court signifie une activation plus tardive et une désactivation anticipée.

7.3 Fonctions spéciales

7.3.1 Embase variable pour eaux claires ou pour eaux usées

Sur les modèles multifonctions, il est possible de plier les pieds de l'embase (A6) pour faire passer l'appareil du mode eaux usées au mode eaux claires. Dans ce cas, l'appareil aspire l'eau jusqu'à une quantité résiduelle de 5 mm. Cependant, il ne peut aspirer que des substances en suspension d'une granulométrie de max. 5 mm (g. 8).

7.3.2 Arrêtduotteurdeniveau(A5)

Sur certains modèles, il est possible de bloquer en position verticale le otteur de niveau (A5) sur un support (A5 b, g. 10). Quand le otteur de niveau est bloqué, l'appareil fonctionne en continu, indépendamment du niveau d'eau. Dans ce cas, il doit fonctionner uniquement sous surveillance pour éviter son fonctionnement à sec.

8 MISE EN MARCHE ET ASPIRATION

Attention - danger ! Éteindre et débrancher l'appareil du secteur avant toute opération d'installation et de montage (g. 3).

Après le raccordement de l'appareil selon les instructions du paragraphe 6 et après l'application de toutes les mesures de sécurité, la che (A12) peut être branchée. L'appareil s'enclenche automatiquement dès que le niveau d'eau atteint le niveau déni par le otteur de niveau, et il s'éteint automatiquement dès qu'il atteint le niveau de désactivation.

8.2 Aspiration de l'eau

Pour l'aspiration/la mise en marche de l'appareil, le niveau d'eau doit être supérieur d'environ 30-50 mm à la hauteur minimale d'aspiration. Une fois l'aspiration commencée, l'appareil peut ensuite pomper jusqu'à la hauteur minimale indiquée. L'appareil aspire l'eau par la crépine d'aspiration (A1) située à sa base, puis il la transporte à l'endroit voulu par un tuyau de refoulement raccordé au manchon de refoulement (A3). Si l'eau n'est pas aspirée malgré un niveau d'eau sufsant et le fonctionnement normal du moteur, il est possible que le corps pompe (A4) contienne de l'air résiduel. Suivre les indications du paragraphe 6.2 pour purger l'appareil.

8.3 Aspiration de l'eau

Les valeurs de débit mentionnées sont des valeurs maximales qui diminuent dès que sont installés des composants extérieurs (par ex. tuyau de refoulement, coudes, réductions, etc.). Nous vous prions d'en tenir compte lors du choix de l'appareil. Le débit effectif pour les applications spéciques est mentionné sur la courbe de débit (g. 10).102 FRANÇAIS (Traduction des instructions originales)

9 MAINTENANCE Attention - danger ! Avant toute opération de maintenance et/ou dépannage, débrancher le câble électrique (A8) de la prise de courant. Il sera ensuite possible de faire toutes les opérations de maintenance et nettoyage.

Après chaque utilisation, rincer à l'eau claire l'appareil et tous ses composants extérieurs. Retirer les incrustations avec un jet d'eau. La saleté et l'argile accumulée à l'intérieur du corps pompe (A4) coincent la roue et provoquent des dysfonctionnements lors de la remise en service. Si ces opérations n'ont pas été faites, il est possible d'immerger l'appareil pendant plusieurs jours dans l'eau à une température maximale de 35 °C pour dissoudre la saleté.

9.2 Contrôle du fonctionnement

Contrôler régulièrement le fonctionnement du otteur de niveau (A5) pour prévenir les inconvénients. 10 REMISAGE L'appareil doit absolument être protégé contre le gel et, en cas de températures ambiantes de +5 °C ou inférieures, il doit être démonté et remisé dans un endroit sec et à l'abri du gel.103 FRANÇAIS (Traduction des instructions originales)

GARANTIE Les garanties relatives aux appareils décrits dans ce manuel impliquent le respect de toutes les instructions y gurant, et notamment celles concernant l'utilisation, l'installation et le fonctionnement. Conformément aux lois en vigueur, les vices de matériau ou de fabrication relatifs au produit décrit sont couverts par une garantie de 24 mois (12 mois en cas de vente à un professionnel) à compter de la date d'achat. La preuve d'achat (facture originale) est nécessaire pour activer la garantie. La garantie ne couvre pas les frais de démontage/montage de l'appareil défectueux à son lieu d'installation, les frais de déplacement du personnel chargé de la réparation vers et depuis le lieu d'installation, les frais de transport. Les défauts suivants ne sont pas couverts par la garantie ni ne sauraient être imputables à la responsabilité du fabricant : mauvaise installation ou mise en marche incorrecte, conditions d'utilisation inappropriées, manque de maintenance, utilisation commerciale ou tentatives de réparation inappropriées, usure normale. Les frais en découlant, et notamment les coûts liés aux contrôles et au transport, sont à la charge de l'expéditeur et/ou de l'exploitant de l'appareil. Cette règle s'applique en particulier quand, après une demande d'intervention sous garantie, l'appareil contrôlé s'avère fonctionner parfaitement et ne comporter aucun défaut, ou le problème n'est pas provoqué par des vices de matériau ou de fabrication. Avant son retour, chaque produit est soumis à un contrôle technique sévère. Les réparations sous garantie doivent être effectuées uniquement par notre centre d'assistance ou par un atelier agréé. Toute tentative de réparation par le client ou par des tiers non autorisés, pendant la période de validité de la garantie, entraîne la perte du droit de garantie. Le cisaillement de la che et/ou le raccourcissement du câble secteur entraînent l'annulation de la garantie. Les interventions sous garantie ne prolongent pas la durée de la garantie, ni ne motivent une nouvelle période de garantie pour les parties remplacées ou réparées. Sont exclus tous les autres droits, et notamment ceux relatifs à une remise, à un remplacement ou à une indemnisation des dommages directs et indirects. En cas de panne, veuillez vous rendre, avec la preuve d'achat, chez le revendeur où vous avez acheté le produit. 11 DÉPANNAGE Problèmes Causes possibles Solutions L'appareil ne transporte pas l'eau parce que le moteur ne fonctionne pas

1. La tension de réseau est insuffisante.

1. S'assurer que le courant circule et que la fiche (A12) est

branchée correctement.

2. La fiche (A12) n'est pas bien branchée. 2. Brancher correctement la fiche (A12).

3. L'interrupteur magnétothermique différentiel a déclenché.

3. Réactiver l'interrupteur magnétothermique différentiel.

Si l'interrupteur déclenche encore, consulter un électricien.

4. La roue est bloquée. 4. Dégager la roue de ce qui la bloque.

5. Le moteur ou le condensateur sont endommagés. 5. Informer le revendeur.

L'appareil ne transporte pas l'eau alors que le moteur fonctionne

1. La crépine d'aspiration (A1) est bouchée. 1. Nettoyer la crépine d'aspiration (A1).

2. Le clapet anti-retour est bloqué (si présent). 2. Nettoyer ou remplacer le clapet (si présent).

3. Le corps pompe (A4) contient des bulles d'air.

3. Mettre en oblique l'appareil sous l'eau pour évacuer l'air présent

dans le corps pompe (A4). L'appareil a un débit d'eau limité

1. La crépine d'aspiration (A1) est partiellement sale. 1. Nettoyer la crépine d'aspiration (A1).

2. Le tuyau est bouché. 2. Éliminer l'obstruction.

3. Les dimensions du tuyau de refoulement sont insuffisantes. 3. Utiliser des tuyaux flexibles d'au moins ø 25 mm (1”).

4. Le point de sortie de l'eau est trop haut par rapport à l'appareil.

4. Se rappeler que la hauteur d'élévation exerce une influence

sur le débit. Fonctionnement irrégulier

1. Des corps solides bloquent la rotation de la roue. 1. Éliminer les corps étrangers.

2. La température du liquide est excessive.

2. Le liquide transporté doit avoir une température maximale de

3. La tension électrique se trouve en dehors de la plage de

3. Raccorder l'appareil à un circuit électrique conforme aux

prescriptions figurant sur l'étiquette.

4. Le moteur est défectueux. 4. Informer le revendeur.

L'eau s'écoule du corps pompe (A4)

1. L'eau sort par la purge (A7) située entre la partie supérieure

et la partie inférieure.

1. Aucune intervention n'est nécessaire.

La purge est un besoin technique.104 FRANÇAIS (Traduction des instructions originales)

Données techniques Unité BXUP250PCE BXUP750PTE BXUP750XCE BXUP1100XDE Tension V/Hz 230 V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz Puissance W 250 750 750 1100 Hauteur d'élévation max (H max ) m

Débit max (Q max ) l/h

Température eau max (T max ) °C

Profondeur d'immersion max. m

Hauteur d'eau résiduelle mm 5 5 / 32 14 45 Granulométrie max Ø mm 5 5 / 30 5 35 Classe de protection

Isolation du moteur - Classe F Classe F Classe F Classe F Protection du moteur - IPX8 IPX8 IPX8 IPX8 Poids net kg
