MANUAL DE UTILIZARE BXUP750PTE BLACK & DECKER

Vă rugăm să citiţi cu atenţie aceste instrucţiuni înainte de utilizare. Vă rugăm să păstraţi aceste instrucţiuni pentru consultarea pe viitor. În caz de probleme sau dificultăţi, vă rugăm să contactaţi linia de asistenţă a clienţilor: www.2helpu.com Pagina: 176-184

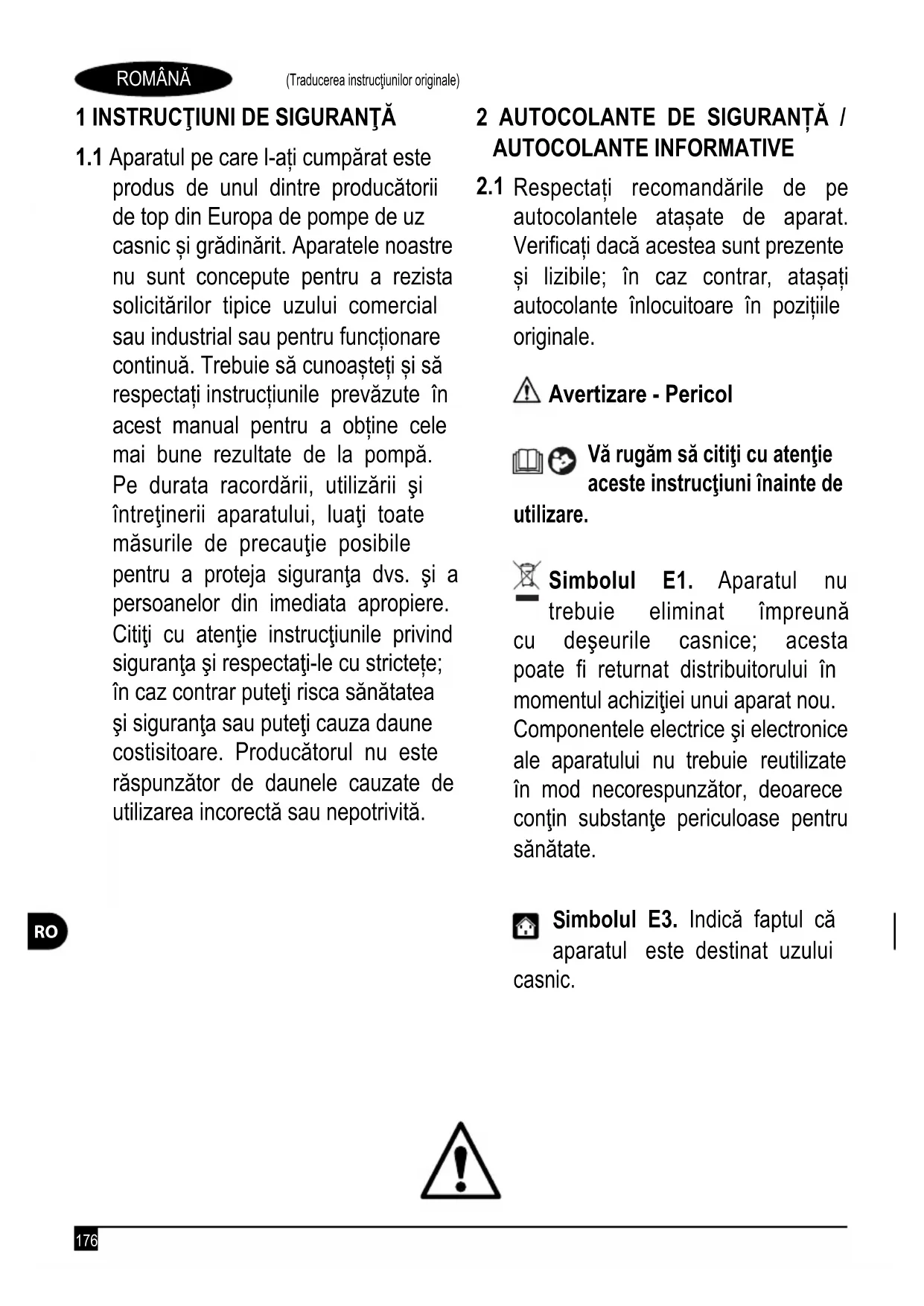

1.1 Aparatul pe care l-ați cumpărat este

produs de unul dintre producătorii de top din Europa de pompe de uz casnic și grădinărit. Aparatele noastre nu sunt concepute pentru a rezista solicitărilor tipice uzului comercial sau industrial sau pentru funcționare continuă. Trebuie să cunoașteți și să respectați instrucțiunile prevăzute în acest manual pentru a obține cele mai bune rezultate de la pompă. Pe durata racordării, utilizării şi întreţinerii aparatului, luaţi toate măsurile de precauţie posibile pentru a proteja siguranţa dvs. şi a persoanelor din imediata apropiere. Citiţi cu atenţie instrucţiunile privind siguranţa şi respectaţi-le cu strictețe; în caz contrar puteţi risca sănătatea şi siguranţa sau puteţi cauza daune costisitoare. Producătorul nu este răspunzător de daunele cauzate de utilizarea incorectă sau nepotrivită.

Respectați recomandările de pe autocolantele atașate de aparat. Verificați dacă acestea sunt prezente și lizibile; în caz contrar, atașați autocolante înlocuitoare în pozițiile originale. Avertizare - Pericol

ă rugăm să citiţi cu atenţie aceste instrucţiuni înainte de utilizare. Simbolul E1. Aparatul nu trebuie eliminat împreună cu deşeurile casnice; acesta poate fi returnat distribuitorului în momentul achiziţiei unui aparat nou. Componentele electrice şi electronice ale aparatului nu trebuie reutilizate în mod necorespunzător, deoarece conţin substanţe periculoase pentru sănătate.

imbolul E3. Indică faptul că aparatul este destinat uzului casnic.177 ROMÂNĂ (Traducerea instrucţiunilor originale)

Simbolul CE. Indică faptul că aparatul respectă directivele UE relevante. Acest produs este evaluat în clasa de izolaţie I. Aceasta înseamnă că este echipat cu un conductor de împământare de protecţie (numai dacă simbolul există pe aparat).178 ROMÂNĂ (Traducerea instrucţiunilor originale)

3.1.1 Pericol de rănire! NU permiteți ca aparatul să fie utilizat de copii sau persoane cu capacităţi fizice,

senzoriale sau mentale reduse, sau care nu au experienţa şi cunoştinţele necesare. Copiii nu trebuie să se joace cu aparatul. Lucrările de curățare şi întreţinere care revin utilizatorului nu trebuie efectuate de copii.

3.1.2 Pericol de explozie sau otrăvire! Niciodată nu utilizaţi aparatul cu lichide inamabile, toxice sau

agresive, sau lichide cu caracteristici incompatibile cu funcţionarea sa corespunzătoare.

3.1.3 Pericol de rănire! Nu îndreptaţi jetul de apă spre persoane sau animale.

3.1.4 Pericol de electrocutare! Nu îndreptaţi jetul de apă înspre aparat, componente electrice sau alte

dispozitive electrice.

3.1.5 Pericol de scurt-circuit! Nu utilizaţi aparatul afară în ploaie. Acest lucru nu se aplică pompelor

submersibile, care pot fi utilizate în condiții de ploaie; cu toate acestea, este esențial să se asigure că racordurile ștecherului (A12) și orice prelungitoare utilizate sunt protejate de stropi de apă și inundații.

3.1.6 Pericol de rănire! Nu permiteți ca aparatul să fie utilizat de copii, persoane cu capacităţi fizice,

senzoriale sau mentale reduse, sau de orice persoane neautorizate.

3.1.7 Pericol de electrocutare! Nu atingeţi ştecherul (A12) şi/sau priza cu mâinile ude.

3.1.8 Pericol de electrocutare și scurt-circuit! În cazul deteriorării cablului de alimentare (A8), acesta

trebuie înlocuit de producător, unul din centrele sale de service autorizate sau persoane calicate în mod similar, pentru a preveni toate riscurile.

3.1.9 Pericol de explozie! Nu utilizaţi aparatul în cazul în care furtunul de aspirare sau de refulare este

3.1.10 Pericol de rănire! Așezați aparatul într-o poziție stabilă; atunci când utilizați aparatul în apropiere de

piscine, iazuri de grădină sau alte corpuri de apă în aer liber, păstrați o distanță de cel puțin 2 m de marginea apei și protejați împotriva căderii în apă sau inundațiilor. Acest lucru nu se aplică pompelor submersibile, deoarece acestea pot fi utilizate scufundate în apă.

3.1.11 Pericol de rănire! Verificaţi dacă aparatul este echipat cu plăcuţa cu datele de identificare și

specificațiile sale; contactaţi distribuitorul imediat dacă aceasta lipseşte. Aparatele fără plăcuţă cu date de identificare nu trebuie utilizate, deoarece acestea nu pot fi identificate şi sunt potenţial periculoase.

3.1.12 Pericol de explozie! Nu se permite reglarea supapelor de comandă, a supapelor de siguranță sau

a altor dispozitive de siguranță, sau modificarea setărilor acestora.179 ROMÂNĂ (Traducerea instrucţiunilor originale)

3.1.13 Pericol de opărire! În cazul unei defecțiuni la întrerupătorul pneumatic sau la sursa de alimentare

cu apă, apa rămasă în interiorul corpului pompei (A4) se poate supraîncălzi și cauza opărire atunci când este evacută.

3.1.14 Pericol de rănire!

Nu utilizați aparatul nesupravegheat dacă există riscul de funcționare defectuoasă.

3.1.15 Pericol de scurt-circuit! Nu deplasați aparatul prin tragerea de ștecherul (A12), de cablurile de

alimentare (A8) sau de alte elemente de racordare; utilizați mânerul (A4 b).

3.1.16 Pericol de explozie! Nu permiteţi vehiculelor să treacă peste furtunul de aspirare sau de refulare.

Nu trageți și nu transportați aparatul de furtunul de aspirare sau de furtunul de refulare.

3.1.17 Pericol de rănire! Nu folosiți aparatul atunci când oameni sau animalele de companie se află în

lichidul pompat, sau pot intra în contact cu acesta.

3.2 PRECAUȚII DE SIGURANȚĂ: ACȚIUNI OBLIGATORII

3.2.1 Pericol de scurt-circuit! Toţi conductorii electrici trebuie protejați împotriva stropilor de apă.

3.2.2 Pericol de electrocutare! Conectați aparatul numai la o sursă de energie electrică în conformitate

cu standardele relevante (IEC 603641-1); în timpul pornirii, aparatul poate genera interferență asupra sistemului electric. Conectați aparatul la o priză prevăzută cu un dispozitiv de curent rezidual evaluat la 30 mA sau mai puțin. Utilizați numai cabluri electrice de legătură în conformitate cu reglementările relevante, aprobate pentru utilizare în exterior și cu un calibru cel puțin egal cu cel al cablului de alimentare al aparatului. Cablurile de alimentare înfășurate pe role trebuie să fie derulate în totalitate.

Aparatul nu trebuie să funcționeze niciodată uscat; umpleți întotdeauna corpul pompei (A4) cu apă înainte de a o porni. Chiar și o perioadă scurtă de funcționare fără apă poate cauza deteriorarea.

3.2.4 Pericol de pornire accidentală! Deconectaţi întotdeauna ştecherul (A12) de la priza de alimentare

înainte de a efectua orice fel de lucrare la aparat.

3.2.5 Pericol! Pentru a garanta siguranța aparatului, temperatura maximă a lichidului pompat nu trebuie

să depășească 35°C. Temperatura ambiantă nu trebuie să scadă sub +5°C.

3.2.6 Pericol! Aparatul nu este destinat a pompa apă potabilă sau apă pentru consum uman. Este posibil

ca apa pompată să fie contaminată de scurgerile de lubrefiant.

3.2.7 Pericol de rănire! Întreţinerea şi/sau repararea aparatului sau a componentelor electrice trebuie

efectuată numai de personal specializat.

3.2.8 Pericol de rănire! Eliberați presiunea reziduală înainte de a deconecta furtunul de la aparat; pentru

a face acest lucru, deconectați aparatul de la sursa de energie electrică și deschideți un orificiu de ieșire al utilizatorului.

3.2.9 Pericol de rănire! Înainte de utilizare și la intervale regulate, inspectați accesoriile și verificați

componentele aparatului la semne de uzură și/sau funcționare defectuoasă.180 ROMÂNĂ (Traducerea instrucţiunilor originale)

4.1 Utilizarea manualului

Acest manual este parte integrantă a aparatului şi trebuie păstrat pentru consultarea pe viitor. Vă rugăm să citiţi manualul cu atenţie înainte de instalarea/utilizarea aparatului. Dacă aparatul este vândut, vânzătorul trebuie să înmâneze acest manual noului proprietar împreună cu aparatul. Asigurați-vă că fiecare utilizator are acces la manual înainte de pornirea aparatului și că are posibilitatea de a afla despre instrucțiunile de siguranță și funcționare.

Aparatul este livrat într-o cutie de carton. Pachetul livrat este ilustrat în fig. 1.

4.2.1 Materiale informative furnizate împreună cu aparatul

D1 Manualul de utilizare şi de întreţinere D2 Instrucţiuni de siguranţă D3 Reglementări privind garanţia

4.3 Eliminarea ambalajului

Materialele de ambalare nu poluează mediul, dar cu toate acestea trebuie reciclate sau eliminate în conformitate cu legislaţia în vigoare din ţara de utilizare.

5 INFORMAŢII TEHNICE

5.1 Utilizarea prevăzută

Aceste aparate sunt potrivite pentru pomparea apei curate sau apei murdare care conține particule solide în suspensie nu mai mari de 35 mm (de exemplu, pentru pomparea afară în caz de inundații, sau pentru utilizarea în rezervoare de apă de ploaie sau bazine). Țineți cont de mărimea permisă a particulelor pentru tipul de aparat utilizat; dimensiunile particulelor și date tehnice suplimentare sunt furnizate în tabelul cu date de siguranță din acest manual. Aparatele pentru dimensiuni ale particulelor de până la 5 mm sunt potrivite pentru apă curată, iar cele pentru particule de 25 mm și peste sunt potrivite pentru utilizarea cu apă murdară. Nisipul și pietrișul nu sunt incluse în referințele la particule și/sau substanțe solide! Referința este la materiale moi, flexibile (de exemplu scame sau frunze), care nu vor bloca interiorul corpului pompei (A4) și, prin urmare, nu vor bloca rotorul și nu vor deteriora motorul. Nu este posibil să se asigure faptul că lichidul pompat nu conține nisip sau pietriș, de aceea aparatul nu trebuie lăsat să funcționeze nesupravegheat. Dacă rotorul se blochează, aparatul trebuie oprit imediat și rotorul trebuie eliberat de obstrucții prin curățarea sa cu apă curată. Aparatul este conform cu standardul european EN 60335-2-41.

5.2 Utilizarea corespunzătoare

Utilizarea de către persoane necalificate sau care nu au citit și înțeles instrucțiunile din manual este interzisă. Alimentarea aparatului cu lichide inflamabile, explozive, toxice sau agresive chimic este interzisă. Utilizarea aparatului într-o atmosferă potenţial inflamabilă sau explozivă este interzisă. Se interzice orice fel de modificare la aparat. Orice fel de modificare a aparatului va face garanția nulă şi neavenită şi va elibera producătorul de orice fel de răspundere în temeiul dreptului civil şi penal. Substanțe de șlefuire și lustruire sau alte substanțe care atacă materialele, pot deteriora aparatul. Aceste aparate nu sunt potrivite pentru pomparea de lichide care conțin noroi abraziv, noroi sau lut. Aceste aparate sunt potrivite pentru pomparea apei în scopuri sanitare, dar nu pentru pomparea de apă potabilă! Substanțe fecale nu pot fi pompate cu aceste aparate. Aparatele nu sunt adecvate pentru utilizare ca pompe de fântână arteziană, ca pompe de filtrare pentru bazine de grădină sau pentru funcționare continuă (de exemplu, reciclarea continuă a apei la sistemele de filtrare a piscinelor sau utilizarea industrială). Nu utilizați aparatul în stare uscată și nu pompați lichide cu o supapă închisă!

5.3 Componentele principale (fig. 1)

A1 Epurator filtrant A2 Fiting de refulare A3 Ștuț de refulare A4 Corpul pompei A4b Mâner A5 Întrerupător cu flotor A5b Clemă de cablu pentru întrerupătorul cu flotor A6 Picioare rabatabile (dacă sunt instalate) A7 Orificiu de aerisire A8 Cablu de alimentare A12 Ștecher 6 INSTALAREA Avertizare - pericol! Toate operaţiile de instalare şi asamblare trebuie efectuate cu aparatul deconectat de la sursa de alimentare cu energie (fig. 3). Avertizare - pericol! Înainte de utilizare, efectuați întotdeauna o inspecție vizuală a aparatului, în special a ștecherului (A12) și a cablului de alimentare (A8), să nu fie deteriorate. Un aparat deteriorat nu trebuie utilizat; în caz de deteriorare, aparatul trebuie verificat de centrul de service sau de un electrician autorizat. Avertizare - pericol! În cazul în care cablul de alimentare (A8) este tăiat, garanția devine nulă și un cablu de alimentare original de înlocuire (A8) trebuie să fie instalat în timpul reparației, pe cheltuiala clientului (chiar și în cazul reparațiilor în garanție). Dacă este necesară extinderea cablului de alimentare (A8), folosiți numai o extensie de calibru cel puțin egal cu cel al cablului de alimentare original (A8). Niciodată nu ridicați aparatul și nu scoateți ștecherul (A12) din priză prin intermediul cablului de alimentare (A8).

6.1 Montarea furtunului de refulare

Înainte de a conecta furtunul de refulare, tăiați ștuțul de refulare (A3) și aduceți-l la o formă care să garanteze cel mai mare debit posibil în combinație cu furtunul utilizat (fig. 4). La modul ideal, diametrul furtunului trebuie să fie mai mare decât dimensiunea aprobată a particulelor pentru aparat. Diametre mai mici ale furtunului duc la reducerea drastică a debitului. Înșurubați ștuțul de corpul pompei (A4), apoi conectați furtunul de refulare la ștuțul de refulare (A3, fig. 4).

6.2 Aerisirea aparatului

Scufundați aparatul în lichidul pompat, înclinat, pentru a expulza tot restul de aer din corp (fig. 5). Țineți aparatul în această poziție înclinată până când nu mai iasă bule de aer; aparatul este astfel gata de utilizare. Există un orificiu de aerisire (A7) între părțile de sus și de jos ale aparatelor din plastic, pentru a permite ca aerul să scape încet. În momentul în care tot aerul a scăpat, prin acest orificiu iese apă; acest lucru este necesar din motive tehnice și nu este un defect. Debitul menționat în datele tehnice permit această scurgere! La pompele de oțel, acest orificiu de aerisire (A7) se află în partea de sus a aparatului.181 ROMÂNĂ (Traducerea instrucţiunilor originale)

Înainte de instalarea aparatului, trebuie prevăzută o frânghie de recuperare la mâner (A4 b) pentru a permite coborârea acestuia în poziție sau recuperarea cu ușurință (fig. 6). Dacă este posibil, aparatul trebuie suspendat în lichidul pompat, suficient de departe de fund pentru a preveni aspirarea de substanțe solide de dimensiuni necorespunzătoare care pot murdări epuratorul filtrant (A1) sau care pot bloca rotorul (fig. 6). În caz contrar, aparatul poate fi de asemenea ridicat ușor deasupra fundului (de exemplu poate fi așezat pe cărămizi, fig. 6); totuși, în acest caz va aspira mai multe particule de murdărie, ceea ce ar putea în cele din urmă să ducă la blocarea aparatului. După ce aparatul a fost pornit, apa din furtun curge înapoi; acest lucru poate fi prevenit prin montarea unei supape de control. Instalarea într-un punct potrivit a unei supape cu închidere rapidă pentru a deconecta furtunul simplifică întreținerea și curățarea. Dacă aparatul este utilizat la un cămin de scurgere sau ca pompă de drenaj, rezervorul de susținere trebuie să aibă un volum suficient de mare pentru a asigura funcționarea aparatului. Întrerupătorul cu flotor al aparatului (A5) trebuie să poată pluti liber, fără restricții, în caz contrar funcționarea normală nu poate fi asigurată. Dacă nu sunteți siguri cu privire la faptul că întrerupătorul cu flotor (A5) poate declanșa în mod corect activarea sau dezactivarea, aparatul trebuie utilizat numai sub supraveghere.

6.4 Măsuri de siguranță

Utilizatorul trebuie să prevină daunele rezultate din inundarea spațiilor sau a altor cauze, în eventualitatea unei defecțiuni a aparatului sau a componentelor externe, prin adoptarea unor măsuri adecvate (de exemplu, instalarea unui circuit anti-inundare de protecție, sistem de alarmă, pompă de rezervă, rezervor de colectare sau caracteristici similare), care trebuie să fie conectate la un circuit electric separat, sigur la defecte. Măsurile de siguranță trebuie adaptate la condițiile specifice de utilizare și trebuie să ducă la reducerea și/sau prevenirea daunelor cauzate de scurgerile de apă. Utilizatorul trebuie să instaleze, de asemenea, un agent de pulverizare, pentru a preveni pagubele cauzate de scurgerile de apă sau stropirea din cauza unei defecțiuni a pompei. O pompă de rezervă sau un canal de scurgere de podea trebuie să fie instalat pentru a se asigura că orice apă de la scurgeri este îndepărtată cu promptitudine. În caz contrar, un sistem de alarmă poate fi instalat pentru a declanșa o alarmă și / sau o oprire de urgență a aparatului și a sursei de alimentare cu apă, în cazul unei scurgeri de apă, înainte de deteriorarea echipamentului sau a bunurilor. De asemenea, recomandăm ridicarea tuturor echipamentelor din camerele de instalare a aparatului la aproximativ 5-10 cm deasupra podelei, astfel încât orice scurgere de apă să nu cauzeze daune imediate. Producătorul nu își asumă nicio responsabilitate pentru daunele cauzate de nerespectarea acestor recomandări. Avertizare - pericol! Funcționarea uscată În cazul în care aparatul funcționează mai mult de 5 minute cu punctul de aspirare a apei închis, acesta poate fi deteriorat din cauza supraîncălzirii. Opriți aparatul atunci când debitul normal de apă este obstrucționat. Funcționarea uscată va deteriora aparatul astfel încât nu va mai putea fi reparat, de aceea nu îl lăsați niciodată să funcționeze uscat mai mult de 10 secunde. 7 REGLAJE

7.1 Reglaje preliminare

Aparatul este gata de funcționare; singura setare necesară constă în reglarea punctelor de declanșare pentru activarea și dezactivarea întrerupătorului cu flotor (A5) pentru a se potrivi aplicației specifice.

7.2 Reglarea întrerupătorului cu flotor

Pentru a regla punctul de declanșare a întrerupătorului cu flotor, scurtați cablul pentru întrerupătorul cu flotor din clema sa (A5 b, fig. 7). Cu cât cablul este mai scurt, cu atât mai mult timp durează până când întrerupătorul este activat și cu atât mai repede va fi dezactivat.

7.3 Funcții speciale

7.3.1 Bază variabilă pentru apă curată sau apă reziduală

La modelele de uz general, picioarele aparatului pot pliate (A6) pentru a comuta pompa din modul pentru apă reziduală la modul pentru apă curată. În acest caz, aparatul aspiră apă până la o adâncime reziduală de 5 mm, dar poate face față numai la substanțe solide suspendate cu o dimensiune a particulelor de până la max. 5 mm (g. 8).

7.3.2 Blocarea întrerupătorului cu otor (A5)

La unele modele, întrerupătorul cu otor (A5) poate blocat în poziția verticală într-un suport (A5 b, g. 9). Atunci când înterupătorul cu otor este blocat, aparatul funcționează în mod continuu, indiferent de nivelul de apă, și trebuie utilizat numai sub supraveghere, pentru a preveni funcționarea uscată.

După conectarea aparatului așa cum s-a descris la punctul 6 și după implementarea tuturor instrucțiunilor de siguranță, ștecherul (A12) poate conectat. Aparatul pornește apoi automat atunci când nivelul apei atinge înălțimea setată pentru declanșarea întrerupătorului cu otor, și se oprește din nou atunci când se atinge nivelul pentru oprire.

8.2 Amorsarea pompei

Pentru amorsare / pornire, aparatul are nevoie de un nivel al apei la circa 30-50 mm deasupra nivelului de aspirare minim. După ce aparatul a fost amorsat, poate pompa la nivelul minim setat. Aparatul aspiră apă prin epuratorul ltrant (A1) la baza sa și o transportă la punctul necesar de-a lungul unui furtun de refulare conectat la ștuțul de refulare (A3). Dacă apa nu este aspirată chiar dacă nivelul apei este sucient și motorul funcționează, este posibil să mai existe încă aer în corpul pompei (A4). Procedați așa cum se descrie la punctul 6.2 și goliți aparatul din nou.

8.3 Amorsarea pompei

Valorile declarate pentru debitul aparatului sunt valori maxime, care sunt reduse în cazul în care se utilizează componente externe (de exemplu furtun de refulare, coturi, locuri de strangulare etc.). Trebuie să se țină cont de acest lucru atunci când se alege aparatul. Debitul efectiv pentru condițiile specice de instalare este prezentat în gracul pentru debit (g. 10).182 ROMÂNĂ (Traducerea instrucţiunilor originale)

9 ÎNTREȚINEREA Avertizare - pericol! Înainte de orice fel de procedură de întreținere și/sau pe durata depanării, deconectați cablul de alimentare (A8) de la priză. Toate lucrările de întreținere și curățare pot apoi efectuate.

După ecare utilizare, irigați aparatul și toate componentele externe cu apă curată. Îndepărtați depunerile de apă cu un jet de apă. Murdăria și noroiul în interiorul corpului pompei (A4) cauzează blocarea rotorului, ceea ce duce la defecțiuni atunci când pompa este repornită. În cazul în care această procedură este trecută cu vederea, aparatul poate scufundat în apă până la 35°C timp de câteva zile pentru a dizolva murdăria.

9.2 Verificarea funcționării

Vericați declanșarea întrerupătorului cu otor (A5) pentru a preveni funcționarea defectuoasă. 10 DEPOZITAREA Este esențială protejarea aparatului de îngheț, iar în cazul temperaturilor de +5°C sau mai mici, acesta trebuie să e dezinstalat și depozitat într-un loc uscat, ferit de îngheț.183 ROMÂNĂ (Traducerea instrucţiunilor originale)

GARANŢIA Garanțiile referitoare la aparat descrise în acest manual sunt condiționate de îndeplinirea tuturor recomandărilor pe care le conține, în special cele cu privire la utilizare, instalare și funcționare. Acordăm o garanție de 24 de luni (12 luni pentru vânzări profesionale) de la data de achiziție a produsului descris, acoperind defecte de material sau manoperă în conformitate cu legislația în vigoare. Solicitările de service în cadrul garanției trebuie însoțite de dovada de achiziție în original. Garanția nu acoperă costurile de demontare și instalarea aparatului în cauză la locul de utilizare, costurile de deplasare spre și de la locul de utilizare pentru personalul de reparații sau costurile de transport. Solicitările rezultate din instalarea sau funcționarea incorectă, condiții improprii de utilizare, neglijență, utilizarea în scopuri comerciale sau încercări de reparații necorespunzătoare nu sunt acoperite de garanție și nu se acceptă nicio responsabilitate pentru acestea; uzura normală este de asemenea exclusă. Costurile rezultate, și în special costurile de inspecție și de transport, vor suportate de către expeditor și/sau operatorul aparatului. Acest lucru se aplică, în special, atunci când se prezintă o cerere de garanție, dar aparatul se dovedește a funcționa perfect, fără defecte, sau problema nu se datorează unor defecte de materiale sau de manoperă. Înainte de returnarea la utilizator, ecare produs este supus unor controale tehnice stricte. Reparațiile în perioada de garanție trebuie efectuate numai de către unul din centrele noastre de service sau un atelier de reparații autorizat. Încercările de reparație efectuate de client sau terțe părți neautorizate pe durata perioadei de garanție vor avea ca rezultat pierderea tuturor drepturilor oferite de garanție. Tăierea ștecherului de alimentare și/sau scurtarea cablului de alimentare are ca rezultat pierderea drepturilor oferite de garanție. Lucrările efectuate de noi în cadrul garanției nu extind perioada de garanție și nici nu dau naștere la o perioadă de garanție nouă pentru piesele înlocuite sau reparate. Toate drepturile suplimentare, inclusuv dreptul la reduceri, modicări sau compensații, sau daune ulterioare de orice fel, sunt excluse. În cazul unei funcționări defectuoase, contactați punctul de vânzare de la care a fost achiziționat produsul, prezentând dovada de achiziție. 11 DEPANAREA Probleme Cauze posibile Rezolvări Aparatul nu pompează apă pentru că motorul nu funcționează

1. Tensiunea de rețea este prea mică.

1. Verificați dacă rețeaua de alimentare este prezentă și dacă

ștecherul (A12) este conectat ferm.

2. Ștecherul (A12) nu este bine conectat. 2. Conectați ferm ștecherul (A12).

3. Dispozitivul pentru curent rezidual a declanșat.

3. Resetați dispozitivul pentru curent rezidual.

Dacă dispozitivul declanșează din nou, consultați un electrician.

4. Rotor blocat. 4. Eliberați rotorul de posibilele obstrucții.

5. Motorul sau condensatorul este deteriorat. 5. Înștiințați distribuitorul.

Aparatul nu pompează apă chiar dacă motorul funcționează

1. Epuratorul filtrant (A1) este murdar. 1. Curățați epuratorul filtrant (A1).

2. Supapa de control este blocată (dacă este instalată). 2. Curățați sau înlocuiți supapa (dacă este instalată).

3. Bule de aer în corpul pompei (A4).

3. Înclinați aparatul sub apă pentru a permite aerului să scape din

corpul pompei (A4). Aparatul livrează numai o cantitate mică de apă

1. Epuratorul filtrant (A1) este parțial murdar. 1. Curățați epuratorul filtrant (A1).

2. Furtunul este obstrucționat. 2. Eliminați obstrucția.

3. Furtunul de refulare este prea mic. 3. Utilizați furtunuri de cel puțin ø 25 mm (1”).

4. Punctul de evacuare a apei este prea sus față de aparat. 4. Rețineți faptul că o coloană excesivă va reduce debitul.

Funcționare neuniformă

1. Substanțe solide obstrucționează rotirea liberă a rotorului. 1. Îndepărtați murdăria!

2. Lichidul este prea fierbinte.

2. Temperatura maximă a lichidului pompat nu trebuie să

3. Tensiunea electrică este înafara intervalului admis.

3. Conectați aparatul la un sistem electric care corespunde

cerințelor menționate pe plăcuța de identificare.

4. Motor defect. 4. Înștiințați distribuitorul.

Scurgere de apă de la corpul pompei (A4)

1. Apa se scurge de la orificiul de golire (A7) între părțile de

1. Nu este necesară nicio acțiune; orificiul de golire reprezintă o

necesitate tehnică.184 ROMÂNĂ (Traducerea instrucţiunilor originale)

Temperatura maximă a apei (T max ) °C

Adâncimea maximă de scufundare m

Nivelul apei reziduale mm 5 5 / 32 14 45 Dimensiunea maximă a particulelor Ø mm 5 5 / 30 5 35 Clasa de protecţie

Izolaţia motorului - Clasa F Clasa F Clasa F Clasa F Protecţia motorului - IPX8 IPX8 IPX8 IPX8 Greutatea netă kg

Sub rezerva modicărilor tehnice!185
