Caractéristiques	Détails
Type de produit	Machine à laver
Capacité de lavage	7 kg
Vitesse d'essorage	1200 tr/min
Classe énergétique	A++
Programmes de lavage	Éco, Rapide, Laine, Synthétiques, Coton
Dimensions (L x P x H)	60 x 55 x 85 cm
Panneau de contrôle	Écran LED avec boutons de sélection
Fonctionnalités supplémentaires	Départ différé, Option de prélavage
Entretien	Nettoyage régulier du filtre et du tambour
Sécurité	Système anti-débordement, verrouillage enfant
Poids	70 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - CWD14C00 CONSTRUCTA

Pourquoi ma machine à laver CONSTRUCTA CWD14C00 ne démarre-t-elle pas ?

Vérifiez si la machine est correctement branchée et si la prise fonctionne. Assurez-vous également que la porte est bien fermée.

Comment puis-je résoudre un problème de vidange ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Nettoyez le filtre de vidange si nécessaire.

Pourquoi ma machine à laver fait-elle du bruit pendant le lavage ?

Cela peut être dû à un déséquilibre de la charge. Essayez de redistribuer le linge dans le tambour. Si le bruit persiste, vérifiez les pieds de la machine pour assurer qu'elle est bien de niveau.

Comment puis-je nettoyer le filtre de ma machine à laver ?

Débranchez la machine, ouvrez le panneau d'accès au filtre, retirez le filtre et rincez-le sous l'eau courante pour enlever les débris.

Quel type de détergent dois-je utiliser avec la CONSTRUCTA CWD14C00 ?

Utilisez un détergent adapté aux machines à laver, en suivant les instructions du fabricant pour la quantité.

Ma machine à laver affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Vous pouvez essayer de réinitialiser la machine en la débranchant pendant quelques minutes.

Comment puis-je éviter les odeurs désagréables dans ma machine à laver ?

Laissez la porte de la machine ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer. Faites régulièrement un cycle à vide à haute température avec du vinaigre blanc.

Puis-je laver des vêtements délicats dans ma machine à laver CONSTRUCTA CWD14C00 ?

Oui, sélectionnez le programme approprié pour les vêtements délicats afin de protéger les tissus.

Comment régler la température de lavage sur ma machine à laver ?

Utilisez le bouton de sélection de température sur le panneau de contrôle pour choisir la température souhaitée avant de démarrer le cycle.

Quel est le niveau sonore normal d'une machine à laver CONSTRUCTA CWD14C00 ?

Le niveau sonore varie en fonction du cycle, mais il devrait généralement se situer entre 50 et 80 dB. Si le bruit est anormalement fort, vérifiez les pieds de la machine et le chargement.

MODE D'EMPLOI CWD14C00 CONSTRUCTA

1 Over dit document. 47

Conseils de réparation - Lave-linge séchant

A propos de ce document 91

1.1 Informations importantes 91

1.1.1 Objectif. 91

1.2 Explication des symboles 91

1.2.1 Niveau de risque 91
1.2.2 Symboles de danger 91
1.2.3 Structure des indications d'advertisement 92
1.2.4 Symboles generaux 92

A Sécurité 93

2.1 Consignes de sécurité generales 93

2.1.1 Tous les apparciels electroménagers 93

Outils et aides. 94

Réparation 95

4.1 Changer le couvercle de base 95

4.1.1 Retirer le couvercle de base 95
4.1.2 Montage du couvercle de base 95

4.2 Changer le panneau de facaade 96

4.2.1 Retirer le panneau de facaade 96
4.2.2 Monter le panneau de facade 96

4.3 Changer la porte 97

4.3.1 Retirer la porte 97
4.3.2 Monter la porte 97

4.4 Changer le joint de porte 98

4.4.1 Retirer le joint de porte 98
4.4.2 Monter le joint de porte 99

4.5Changer la chamiere de porte 100

4.5.1 Retirer la charniere de porte 100
4.5.2 Monter la chamiere de porte 100

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'avertis- sement provoque la mort ou des bless- sures graves.
AVENTISSEMENT	Le non respect de la consigne d'avertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'avertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertis- sement peut provoquer des dégàts maté- riels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

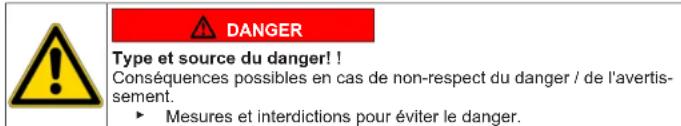

1.2.3 Structure des indications d'advertisement

Les consignes d'advertisement figurant dans ce document ont un aspect uniforme et une structure uniforme.

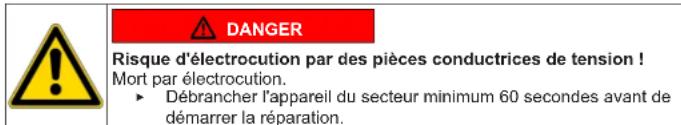

L'exemple suivant montre une consigne d'advertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
▶	Caractérisation d'un lien vers une vente
+	Caractérisation d'outils nécessaires
√	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
●	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de piece
Statut Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricie!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiées nationales.

Risque de blessures par coupure sur des bords tranchants!

• Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pieces du chassis sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detachees d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Outil auxiliaire [15000155]	Cale de montage pour démon-ter les pieces en plastique
Tournevis Torx T20 avec perçage [00340764]	100 mm, pour les vis avec la tige de sécurité
Clé dynamomé-trique [15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat [00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat [00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-guilaire [00341269]	Longueur 200 mm
Pince coupante [00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte [00340811]	Taille de la clé 10°mm, M6
Combination wrench [00340814]	Taille de la clé 13°mm, M8
Clé mixte [00340817]	Taille de la clé 17 mm, M10
Clé mixte [15000459]	Taille de la clé 16°mm, M10

Réparation

4.1 Changer le couvercle de base

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

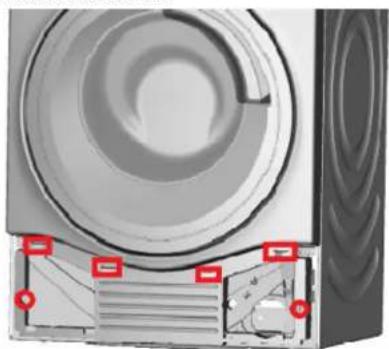

4.1.1 Retirer le couvercle de base

1. Retirer le flexible de vidange.
2. Retirer le capot de vidange.
3. Retirer le couvercle de base.

1. Déclipser le flexible.
2. Retirer les vis.
3. Retirer I'elément de fixation.
4. Retirer le couvercle de base.

4.1.2 Montage du couvercle de base

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.2 Changer le panneau de façade

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac a produits retire.
Panneau de commande a ete retire.
Porta a ete retirée.
Joint de porte a eté retire.
Couvercle de base a ete retire. 95

4.2.1 Retirer le panneau de façade

PRUDENCE

Bords tranchants du boitier!

Risque de coupures!

Porter des gants de protection.

1.

A PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pièces qui chutent.
- Securiser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client.
p.ex.au plancher.
- Sécuriser les composants contre le risque de chute.

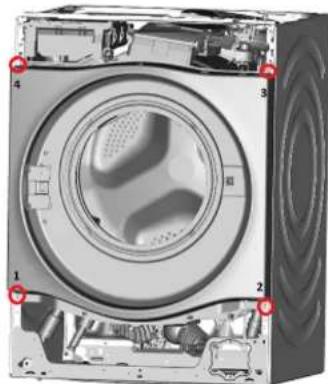

Retirer les vis dans l'ordre suivant (1-2-3-4).

1. Retirer le panneau de façade.

4.2.2 Monter le panneau de façon

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Changer la porte

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.3.1 Retirer la porte

1. Retirer deux vis (1).
2. Ouvrir les éléments de fixation avec un tournevis plat (2).

4.3.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Changer le joint de porte

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac a produits retiree.
Porte a ete retiree.
Couvercle de base a ete retire,95

4.4.1 Retirer le joint de porte

1.

Risque de pieces qui chutent en raison de vis trop laches! Dommages a d'autres parties de I'appareil ou a la propriete du client, p.ex. au plancher. Securiser les composants contre le risque de chute.

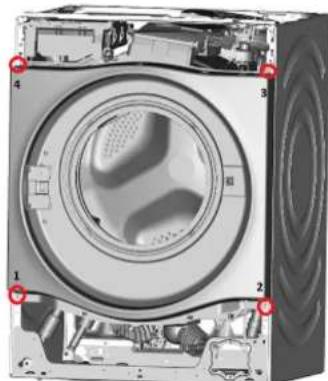

Retirer les vis dans l'ordre suivant (1-2-3-4).

1. Desserrer les vis à l'arrière de l'appareil.
2. Retirer le dessus.
3. Retirer les éléments de fixation du panneau de commande en haut et à droite.
4. Retirer le panneau de commande.
5. Retirer le support de la lumiere du tambour en partie supérieure.
6. Desserrer les vis du boitier du distributeur.

8.

ATTENTION

Risque de dommage superficiel! La surface de I'appareil peut etre rayee par I'utilisation d'outils inadecquats. Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façon.
2. Debrancher le connecteur de cable de la fermetre de porte.
3. Retirer le panneau de facaade.

Réparation

1. Retirer tous les raccords de flexibles.

1. Retirer le joint de porte.

4.4.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Changer la charnière de porte

PRUDENCE

Ouvrir la zone de charnière!

Ecrasement/coincement des doigts
Ne pas insérer les doigs dans la zone de la chamiere.
Porter des gants de protection.

Pré-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retire.
Porta a ete retiree.
Joint de porte a ete retire.
Couvercle de base a ete retire,95
Panneau de façade a été retire.

4.5.1 Retirer la charnière de porte

1. Retirer deux vis.
2. Retirer la charniere de la porte.

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.
