LIETOŠANAS INSTRUKCIJA CWD14C00 CONSTRUCTA

Tajā ir sniēgta informacija par to, kā nomainīt noteiktas rezerves dalas, kā aī brīdinalājuni un riskī.

Jautjumu gadijumā ludzam sazināties ar mūs u klientu apkalposanas dienestu. Mē esam atbildīgī par zauδeūjuniem tikai tad, ja ir pienacīgī ieveroti sie labosanas ieteiku-mi.

1.2 Simbolu skaidrojums

1.2.1 Bistamibas limeni

Bridinajuma limenus veido symbols un signalvards. Signalvards apzime bistamibas pakapi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

Tabula 1:Bistamibas lmeni

1.2.2 Bistamibas symboli

Bistambas symboli ir simboliski apzimejumi, kas sniedz norades par bistambas veidu. Saiä dokumenta ir izmantoti sadi bistambas symboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozime
	Karstu virsmu radīta bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2:Bistamibas simboli

1.2.3 Bridinajumu struktura

Sajadokumenta sniegtajembrdinajumiemir standartizets noformejums unstan-dizetela struktura.


BISTAMI Bistamibas veids un avots! Iespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinājumu. Bistamibas novērānas pasākūmi un aizliegumi.

Nakamajā plemerā ir paradits bridinajums, kas apzime elektrotriciena risku, ko rada sigrupgamkifvas detalas. Ir noradits bistamibas novrssanas pasakums.


BISTAMI Elektrotrecierna risks, ko rada spriegumaktīvas detalias! Navejošs elektrotreciens Avtienojet ekartas no strāvas padeves vismaz sekundes pirms laboşanas sākşanas.

1.2.4 Visparigie symboli

Sajadokumenta ir izmantoti sadi vispartgie symboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. SYMBOLS Nozime
	Video pamáčības saites apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎva vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attělotá teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispangie symboli

Drosiba

2.1 Visparejie drośibas norādijumi

2.1.1 Visam majsalmniecibas iericem

Elektrotrieciena risks spriegumaktivu daludell

• Ja remonts, kas skar elektriskas dajas, ir veikts kjdaini, pastav elektrotreciana risks!
  Iericei ir jabut atvienotai no tikla vismaz 60 sekundes, pirms sak darbu.
• Pec remonta lerices drósiha ir japärauba databliti noteikumiem VDE 0701 valts valsts noteikumiem.

Savainojumu risks asu malu del!

Valkajiet aizsargcimdus.

Saspiešanas risks labošanas, uzturešanas, traucejumu novéršanas un apkopes laikā, ko rada smagas un kustigas detalias

Valkajiet aizsargapavirus.
Nostipriniet smagas detalias, lai tās nenokristu.
Neievietojiet kermena das kustigas detajas.

lerices drofbas / darbibas traucejuma risks!

Pret elektrostatisko izladi juffgu dalu (ESDS) bojajuma risks!

• Izmantojiet tikai originala rezerves dalas.
  Neaiztieciemodulus,ieskaitot savienojumus un vadojumu.

Piederumi un paliglidzekli

Apzimējums Sūkāka informácija Attēli
Papildu instruments [15000155]	Instruments plastmasas detaçu atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiŋu
Momentatslēga [15000441]	Momentatslēga: 20-100 Nm
Plakans skrūvgrie-zis [00340854]	Izmērs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolācija: 1000 V mainstrāva
Plakans skrūvgrie-zis [00340855]	Izmērs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolācija: 1000 V mainstrāva
Asknaibles, izliekas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informacià Attēli
Kombinētā uz-griežnu atsīgga [00340811]	Atsīgga platums 10°mm, M6
Combination wrench [00340814]	Atsīgga platums 13°mm, M8
Kombinētā uz-griežnu atsīgga [00340817]	Atsīgga platums 17 mm, M10
Kombinētā uz-griežnu atsīgga [15000459]	Atsīgga platums 16°mm, M10

4.2 Prieksejā panela nomiina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutatvienotainouidenspadeves.
Iznemta mazgasanas lidzekla atvilktne.
Fascijas panelis ir nonemts.
Durtinas ir nonemtas.
Durtinubfivjumsirnonemts.
Nonemts pamatnes vaks.→150

4.2.1 Prieksejā panela nonemśana

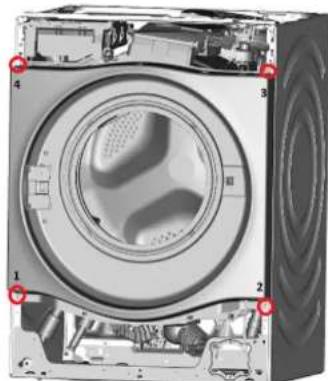

Izskruvejiet skruves sada kartiba (1-2-3-4).

1. Nonemiet prieksejo paneli.

4.2.2 Prieksejā panela uzstadiśana

Uzstadiet apgrieztakrtiba.

Remonts

4.3 Durtu nomaina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutavientoainuendspadeves.

4.3.1 Durtu nonem'sana

1. Izskruvejiet divas skruves (1).
2. Atvienojiet stiprinajuma elementus ar rievotu skruvgriezi (2).

4.3.2 Durtu uzstadiśana

Uzstadiet apgrieztakrtiba

Remonts

4.4 Durtju blives nomaina

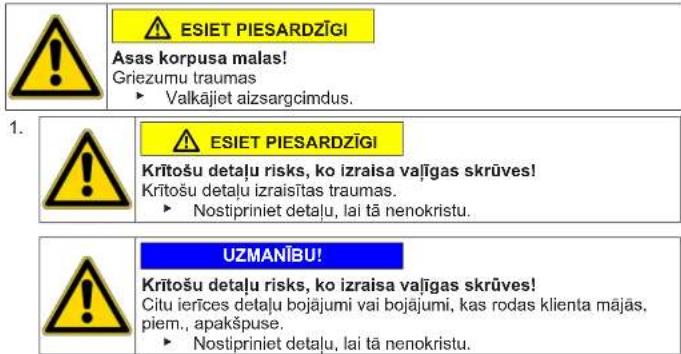

ESIET PIESARDZIGI

Asas korpusa malasi

Griezumu traumas

Valkajiet aizsargcimdus.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!

Kritosu detalu izraisitas traumas.

Nostipriniet detalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valigas skruves!

Citu ifeces detalu bjajumi vai bojajumi, kas rodas klaita majas, piem.. apaksepuze.

Nostipriniet detalu, la tnenokristu.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutatvienotainoudenspadeves.
Iznemta mazganas ans lidzekla atvilktne.
Durtinas ir nonemtas.
Nonemts pamatnes vaks.150

4.4.1 Durtu blives nonemsana

1.

ESIET PIESARDZIGI

Kritosu detalu risks, ko Izralsa valtgas skruves!
Kritosu detalu izraisitas traumas.
Nostipriniet detailu, lai tnenokristu.

UZMANIBUI

Kritosu detalu risks, ko Izraisa valgas skruves!
Citu ierics detalu bojajumi vai bojajumi, kas rodas klaenta mjaas, piem., apakspuse.
Nostipriniet detailu, lai tnenokristu.

Izskruvejiet skruves sada kartiba (1-2-3-4).

1. Atskruvejiet skruves iekartas aizmugure.
2. Nonemiet darbvirsmu.
3. Atvienojiet fascijas panela stiprinajuma elementus augspuse un labaja puse.
4. Nonemiet fascijas paneli.

5. Augspuse nonemiet bundula lampinas turetaju.

6. Atskruvejiet dozatora korpusa skruves.

8.

UZMANIBU!

Bojatu virsmu risks!

Lietojot neabitlsto'sus instrumentus, ierices virsmai var rasties skrapijumi.

• Izmantojiet tikai plastmasas instrumentus, lai nomainttu spiregōtajā gredzenu.

Ar plastmasas instrumentu nonemiet spriegotaja gredzenu no blvslega.

1. Nonemiet durvu blivi no prieksej ana panela
2. Atvienojiet vada savientotaju no durvu slega.
3. Nonemiet prieksejo paneli.

Remonts

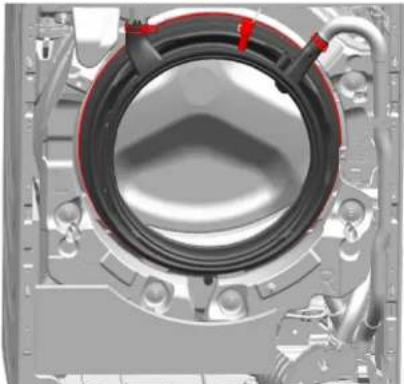

1. Alvienojiet visus caurulu savienojumus.

1. Nonemiet durtiu blivejumu.

4.4.2 Durtu blivejuma uzstadiisana

Uzstadiet apgrietz kartiba.

Remonts

4.5 Durtiu engu nomaina

ESIET PIESARDZIGI

Atveriet engu nodallijumul
Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumaa
Valkajiet aizsargcimdus

Prastba:

Iericei ir jabut avtienotai no stravas padeves.
Iericeir jabut atvienotai no udens padeves.
Iznemta mazgasanas lidzekla atvilktne.
Durtinas ir nonemtas.
Durtinublifeyjumsirnonemts.
Nonemls pamatnes vaks. 150
Prieksejais panelis ir nonemts.

4.5.1 Durtiu engu nonemsana

1. Izskruvejietdivas skruves.
2. Nonemiet durtinu engi

4.5.2 Durtinu enges uzstadisana

Uzstadiet apgrietzarklba
