NÁVOD K OBSLUZE CWD14C00 CONSTRUCTA

Poznámky k opravě - Pračka se sušickou

1 O toto dokumentu 25

1.1 Dulezite informace 25

1.1.1 Ucel 25

1.2 Vysvétleni symbolu 25

1.2.1 Uroven nebezpeci 25
1.2.2 Symboly nebezpeci 25
1.2.3 Struktura vystrah 26
1.2.4 Obecne symbol 26

Bezpečnost. 27

2.1 Vseobecne bezpecnostnifPokyny 27

2.1.1 Vsechny domaci spotfebiče 27

Nastroje a pomucky 28

Oprava. 29

4.1 Vymena krytu zakladny 29

4.1.1 Odstranéni krytu základny 29
4.1.2 Montaz krytu zakladny.. 29

4.2 Vymena prednilho panelu 30

4.2.1 Sejmuti p Fredniho panelu 30
4.2.2 Montaz prednlo panelu 30

4.3 Vymena dvirek 31

4.3.1 Vyjmutl dvfrek 31
4.3.2 Montaz dvirek 31

4.4 Vymena teshnei dvirek 32

4.4.1 Vyjutif tesheni dvirek 32
4.4.2 Montaz tesheni dyirek 33

4.5 Vymena zavesu dvirek 34

4.5.1 Odstraneni zavesu dvirek 34
4.5.2 Montaz zavesu dvirek 34

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnoruciopravspotbrebiu v souladus platnymipredispysokodesignu (platnymi k 03/2021).

Obsahuji informace o vymene nekterych nahradnich dilu vctne priusuynych vystrah a nebezpeci.

V pripadé dotazu se obratte na nās zákaznicky servis. Za skody rucime pouze v pripadé, ze budou správné dodrženyPokyny k opravě.

1.2 Vysvétlení symbolú

1.2.1 Uroven nebezpeci

Jednotlivo urovné vystrah se skladají ze symbolu a signáního slova. Signáni slova uvádeji závažnost nebezpeči.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Uroven nebezpeci

1.2.2 Symboly nebezpeci

Symboly nebezpeci jsou symbolicka znazorneni urcujici druh nebezpeci

V tomt dokumentu jsou pouzity nasledujici symbolo nebezpeci:

Symbol nebezpeci Význam
!	Obecné vystražné upozorněni
	Nebezpeci vycházejíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
SSS	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpeci

1.2.3 Struktura vystrah

Vystrahy pouzite v toto dokumentu maj standardizovan yzhled a strukturu.

Nasledujicj pflklad ukauzje vystruh, ktera varjue pred zasaheim elektrickym proudem piti dokyu dilu pod prudem. Je uvedeno opatfeni pro zabraneni rizika.

1.2.4 Obecné symboly

V toto dokumentu jsou pouzity nasledujici obecne symboly:

Obecný symbol Význam
i	Uvedeni zviástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni výsledku
[Start] Uvedeni klasy nebo tlačitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného textu / okna (naukazateli spotfěbiće)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Vseobecne bezpečnostníPokyny

2.1.1 Vsechny domáci spotřebrane

Nebezpeci urazu elektrickym proudem pfi dotyku dlu pod proudem!

Chyby pri oprave elektrickych soucasti mohou vest k urazu elektrickym proudem!
- Odpoje spotfebic ze site alespon 60 sekund prd zahajenim praci.
- Po opravě nechte provest bezpečnostnízkoušku podle VDE 0701 nebo spečifický predpisù dané zěme.

Nebezpeci poraneni o ostre hrany!

Pouzivejte ochranné rukavice.

Nebezpeci rozdrceni bēhem opravy, udžby, odstraněni zavad a servisu tězkymi a pohyblivými součastmi

Pouzivejte bezpecnostn obuv.
Zajistete tězké současti préd pádem.
Nesahejte na pohyblive soucasti.

Nebezpeci z hlediska bezpečnosti / funkce spotřebrane!

• Používejte pouze origináni nahradní dily.
  Nebezpeči poskození elektrostatisty citlivych současti (elektrostatický vyboj)!
  Nedotykejtesmodulu,vctnepripojakvodicu.

Nastroje a pomücky

Označeni Detaily Snímky
Pomocný nastroj [15000155]	Nástroj pro uvolnéni plastovych dìlù
Šroubovák torx T20 s olvorem [00340764]	100 mm, pro šrouby s pojistnám kolíkem
Momentový klič [15000441]	Momentový klič 20-100 Nm
Plochy šroubovák [00340854]	Čepel 3,5 mm x 0,6 mm x 100 mm, ochranná izolace 1000 V AC
Plochy šroubovák [00340855]	Čepel 5,5 mm x 1,0 mm x 125 mm, ochranná izolace 1000 V AC
Jehlovie klesté, za-hnute [00341269]	Délka 200 mm
Bočni šlipaci klesté [00342182]	Délka: 200 mm

Oznaceni Detally Shimky
Maticový klič [00340811]	Velikost kliče 10°mm, M6
Combination wrench [00340814]	Velikost kliče 13°mm, M8
Maticový klič [00340817]	Velikost kliče 17 mm, M10
Maticový klič [15000459]	Velikost kliče 16°mm, M10

Oprava

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojeny od privodu vody.
Zásvuva na praci prostfedek je vyjmutá.
Panel oblozeni je odstraneny.
Dvifka jsou odstranená
Tésnén dvifek je vyjmuto.
Kryt základy je odstraněny.→29

4.2.1 Sejmuti predniho panelu

Odstrahte srouby v nasledujicim pojadi (1-2-3-4).

1. Sejměte prědní panel.

4.2.2 Montáz préniho panelu

Montaz proved v opacnem sledu.

Oprava

4.3 Vymena dvirek

Požadavek:

Spotfebi ecdojpojen od privodu elektrickenenergie.
Spotbreic je odpojen od privodu vody.

4.3.1 Vyjmuti dvirek

1. Odstrante dva srouby (1).
2. Pomoci plocheho sroubovaku (2) uovlnete zapadky.

4.3.2 Montáz dvírek

Montaz proved v opacnem sledu.

Oprava

4.4 Vymena tsesneni dvifek

Ostré hrany skrǐne!

Spotbreic je opdojeny od privodu elektricke energia.
Spotfebi ecdojpeny od privodu vody.
Zásuvka na prací prostředek je vyjmutá.
Dvifka jsou odstanená.
Kryt základny je odstranény,→29

4.4.1 Vyjmuti tsesnevi dvirek

1.

Odstrahte srouby v nasledujicim pojadi (1-2-3-4).

1. Odstrahte srouby ze zadni strany spotbrebiče.
2. Sejměte pracovní desku.
3. Uvolnete zapadky panelu oblozeni na horni na pravo strane.
4. Sejměte panel obložení
5. Sejmete drzak osyetlenbubnu nahoe.
6. Uvolnete srouby skrine davkovaci Jednotky.

8.

POZOR!

Nebezpeci poskozeni povrchu!
Povrch spotfebcie muze byt pri pouzitn naspravneho nafdi poskra-ban.
K vymene napinacilho krouzku pouziveje pouze plastové na-rafid.

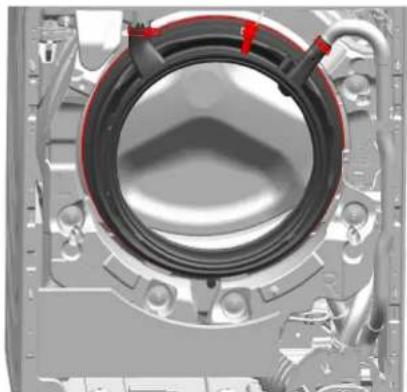

Plastovym nara:dim vjmete napinac krouzek z tsesneni.

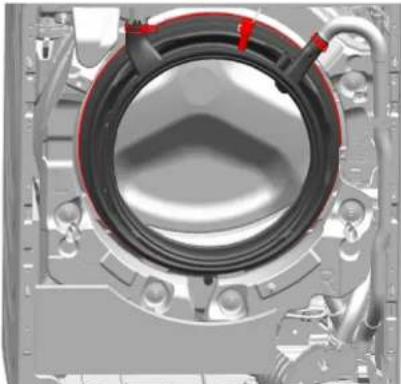

1. Z prednilo h o p a n e l y vymete t esneni dvifek.
2. Z pojistky dvlirek vyjmte konektor kabelu.
3. Sejměte přední panel.

Oprava

1. Uvolnete vsechny hadicovo spoje.

Nesahejte do prostoru se zavesy.
Pouzivejte ochranné rukavice.

Požadavek:

Spotfebi je opdojeny od prlvodu elektricke energie.
Spotfebié je odpojeny od pffvodu vody.
Zasuvka na praci prostrefedek je vyjmuta.
Dvīrka jsou odstrāněna.
Těsněni dvířek je vyjmuto.
Kryt základny je odstranény.→29
Predni panel je odstraneny.

4.5.1 Odstraneni zavesu dvirek

1. Odstrahte dva srouby.
2. Odstrahte zaves dvirek.

4.5.2 Montaz zavesu dvirek

Monta z provedte v opacnem sledu.

Tip til reparation - Vaske-/torremaskine

Poznámky k opravám - Práčka so susickou

1 O toto dokunte 212

1.1 Dolezite informacia 212

1.1.1 Ucel 212
1.2 Vysvetlenie symbolov 212
1.2.1 Urovne nebezpečenstva 212
1.2.2 Symbolo oznaucjuce rizika 212
1.2.3 Struktura varovani 213
1.2.4 Vseobecne symbol 213

Bezpečnost 214

2.1 Vseobecne bezpecnostnepokyny 214
2.1.1 Vsetky domace spotrebice 214

Nastroje a pomocky 215

Oprava 216

4.1 Vymena krytu zakladne 216

4.1.1 Odoberanie krytu zakladne 216
4.1.2 Montaz krytu zakladne 216

Tabulka 2: Symboly označujüce riziká

1.2.3 Struktura varovani

Varovania v toto dokunte maju štandardny vzhfd a štandardnu Štruktúru.


NEBEZPEČENSTVO Druh a zdroj nebepezcenstval Možné náslédky pri ignorovani nebepezcenstva/varovania. Opatrenia a zákazy na zabrànenie nebepezcenstvu.

Nasledujuci priklad znazornije varovanie pred zasahom elektrickym prudom pri dotyku scastami pod napatim. Je uvedene opatrenie na predidenie nebezpecenstvu.


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Vseobecne symboly

V toto dokumente sa pouzivaju nasledujuce vseobecne symboly:

Všeob. symbol Význam
i	Označenie špecíálinehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovanych nastrojov
	Označenie požadovanych podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsvledku
Spustenie Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Vseobecne symbol

Bezpečnost'

2.1 Vseobecne bezpecnostréPokyny

2.1.1 Vsetky domace spotrebice

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatim!

Spotrebič je odpojený od elektrického napajania.
Spotrebič je odpojený od zdroja vody.

1. Odoberte vypustaciu hadicu.
2. Odoberte vypustaci kryt.
3. Odoberte kryt základne.

1. Odpojte hadicu.
2. Odstrante skrutky.
3. Uvofnite zachytávací prvok.
4. Odoberte kryt základne.

• Pri montázi postupujte v opacnom poradl krokov demontáze.

Oprava

Pri montázi postupujte v opacnom poradik krokov demontáze.

Oprava

4.3 Vymena dveri

Požiadavka:

Spotrebie je odpojeny od elektrického napajania.
Spotrebič je odpojený od zdroja vody.

4.3.1 Odoberanie dveri

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

4.4 Vymena tesenia dverf

Ostre hrany plastal!

Rezné poranenia

Noste ochranné rukavice.

Riziko pádu dielov po uvolnéni skrutiek!

Spotrebič jeODOpjený od elektrického napájania.
Spotrebie je opdopoen od zdroja vody.
Zásuvka na prací prostriedok bola odobrátá.
Dvere boli odobratae
Kryt základne je odobrát.216

1. Uvolnite vsetky hadicové pripojky.
