KÄYTTÖOHJE CWD14C00 CONSTRUCTA

Töörlistad ja abinoud. 72

Remont. 73

Likuvatest osadest tingitud elektrilooi oht!

Kandke turvakingi.
Kinnitage rasked osad allakukkumise yastu.
- Arge toppige kehaosi likuvate osade vahele.

Töörliistad ja abinoud

Määramine Üksikasjad Kujutised
Abilörisist [15000155]	Töörist plastosade lahtitege-miseks
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm, splindiga pollidele
Pördemomeni mutrivöti [15000441]	Pördemomeni mutrivöti 20-100 Nm
Lapik kruvikeeraja [00340854]	Tera 3,5 mm x 0,6 mm x 100 mm, kaitseisolatsioon 1000 V AC
Lapik kruvikeeraja [00340855]	Tera 5,5 mm x 1,0 mm x 125 mm, kaitseisolatsioon 1000 V AC
Peeneolsised tan-gid, nurga all [00341269]	Pikkus 200 mm
Külg-löketangid [00342182]	Pikkus: 200 mm

Märamine Üksikasjad Kujutised
Kombineeritud mut- rivöti [00340811]	Mutrivötmse suurus 10°mm, M6
Combination wrench [00340814]	Mutrivötmse suurus 13°mm, M8
Kombineeritud mut- rivöti [00340817]	Mutrivötmse suurus 17 mm, M10
Kombineeritud mut- rivöti [15000459]	Mutrivötmse suurus 16°mm, M10

Kukkuvalest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu.

Kinnitage osa allakukkumise vastu.

Noue:

ukkuvalest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

Kinnitage osa allakukkumise vastu.

1. Eemaldage uksetihend.

4.4.2 Uksetihendi paigaldamine
Paigaldage vastupidises järjekorras.

Remont

Korjausvinkit - Kuivaava pyykinpesukone

1 Tamai asiakirja 80

1.1 Tärkeita tietoja 80
1.1.1 Tarkoitus 80
1.2 Symboleiden merkitys 80
1.2.1 Vaaratasot 80
1.2.2 Varoitusmerkit 80
1.2.3 Varoitusten rakenne 81
1.2.4 Yleiset symbolit 81

A Turvallisuus 82

2.1 Yleiset turvallisuusohjeet. 82
2.1.1 Kaikki kotitalouskoneet 82

Tyokalut ja apuvalineet. 83

Korjaus. 84

4.1 Alaosan suojuksen vaihtaminen 84

4.1.1 Alaosan suojuksen poistaminen 84
4.1.2 Alaosan suojuksen asennus 84

4.2 Etupaneelin vaihtaminen 85

4.2.1 Etupaneelin poistaminen 85
4.2.2 Etupaneelin asentaminen 85

4.3 Luukun vaihtaminen 86

4.3.1 Luukun poistaminen 86
4.3.2 Luukun asennus 86

4.4 Luukun tiivisteen vaihtaminen 87

4.4.1 Luukun tiivisteen poistaminen 87
4.4.2 Luukun tivisteen asennus 88

4.5 Luukun saranan vaihtaminen 89

4.5.1 Luukun saranan poistaminen 89
4.5.2 Luukun saranan asennus 89

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näden korjausohjeiden tarkoituksena on auttaa kuluttajaa koraamaan laitteita itse ekologista sunnittelua koskevan asetuksen (päävitys 03/2021) mukaisesti. Ne sisälätvat tietajo siitä, miten märätäty varaosat voidaan vailtaa. Lisäksi nihin sisätty tietajo varoituksista ja riskeistä.

Ota yhteytä huoltopalveluun, sosinulla on kysytävää. Vastaamme vahingoista vain, sos korjausohjeva on noudatetu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoilustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisinn.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisaltilvia esityksi, jotka osoittavat vaaran tyypin. Tassai asiakirassa kayettaan seuraavia varoitusmerkkeja:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
	Rajähdysvaara
	Viiltohaavojen vaara
	Murskautumisen vaara

Tama asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämä asiakirjan sisälämilla varoituksilla on standardoitu ulkonäkä ja rakenne.

Euraavaissa esimerkissä naetāa varolutu, joka varoitta a jinnitteisten osien alheuttamasta sahköskustaka. Vaan valltämiseksi suoritettata toimpenide mainitaan.

1.2.4 Yleiset symbolit

Tassaiakirassa kaytetaan seuraavia yleisi asymboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
KäynistäNappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sahkokomponenteja sisaltavissa korjauksissa voivat johtaa sahkiskuun!
Kytke kone irty verkkovirrasta vahintaaen 60 sekuntia ennen toiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakhtaisten säädosten mukainen turvallisuustesti.

Teravistareunoistaaiheutuva loukkaantumisvaara!

Kayta suojakaseita.

Painavista ja likkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnan ja huollon aikana

Käytä suojakenkä.
- Està painavien componenttienutoaminen.
Ala koske liikkuviin componentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva risik!
Käytä vain alkuperäisia varaosia.

Staattiselle sahkolle herkklien componenttlen (ESDS) vaurloitumisen risikl
- Ala koske moduuleihin, liittannat ja johdinreiti mukaan luettuna.

Tyokalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Lisätyökalu [15000155]	Työkalu, jota käytetän muoviosien irrottamiseen
Torx T20 - ruuvimeisseli, reiällinen [00340764]	100 mm, ruuville lukituktella
Momentiavain [15000441]	Momentiavain 20 - 100 Nm
Uraruuvimeisseli [00340854]	Terä 3,5 mm x 0,6 mm x 100 mm, suojaeristys 1000 V AC
Uraruuvimeisseli [00340855]	Terä 5,5 mm x 1,0 mm x 125 mm, suojaeristys 1000 V AC
Nokkapihdit, taivutetut [00341269]	Pituus 200 mm
Sivuleikkurit [00342182]	Pituus: 200 mm

Nimitys Yksityiskohdat Kuvat
Yhdistelmä kliantoavain [00340811]	Avainväli 10°mm, M6
Combination wrench [00340814]	Avainväli 13°mm, M8
Yhdistelmä kliantoavain [00340817]	Avainväli 17 mm, M10
Yhdistelmä kliantoavain [15000459]	Avainväli 16°mm, M10

Korjaus

4.1 Alaosan suojuksen vaitaminen

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta.

4.1.1 Alaosan suojuksen poistaminen

1. Poista tyhjennysletku.
2. Poista tyhjennysaukon suojus.
3. Poista alaosan suojus.

1. Napsauta letku irli.
2. Poista ruuvit.
3. Vapauta lukitusosa.
4. Poista alaosan suojus.

4.1.2 Alaosan suojuksen asennus

Asenna vastakkaisessa järéstjyksessä.

Korjaus

4.2 Etupaneelin vaihtaminen

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta.
Pesuainelokero on poistetu.
Ohjauspaneeli on poistetu.
Luukku on poistetu.
Luukun tiiviste on poistetu.
Alaosan suojus on poistetu. 84

4.2.1 Etupaneelin poistaminen

Poista ruuvit oikeassa jarestyksessa (1-2-3-4).

1. Poista etupaneeli.

4.2.2 Etupaneelin asentaminen

Asenna vastakkaisessa järestyksessä.

Korjaus

4.3 Luukun vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.3.1 Luukun poistaminen

1. Poista kaksi ruuvia (1). 2. Vapauta likitusosat uraruuvimeisselilla (2).

4.3.2 Luukun asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.4 Luukun tiivisteen vaihtaminen

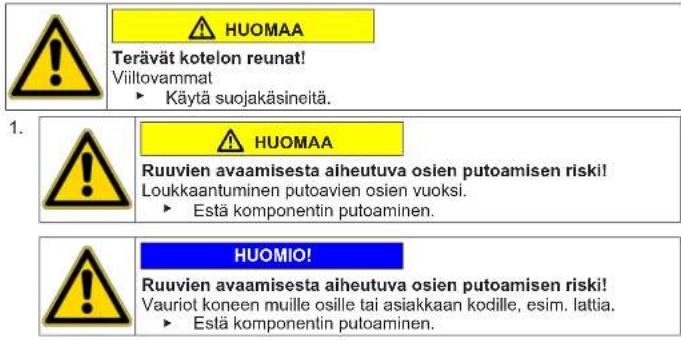

Teravat kotelon reunat!

Viltovammat

Käytä suojakäsineita.

Ruuvien avamisesta aiheutuya osien putoamisen risik!

Loukkaantuminen putoavien osien yuoksi.

Estä componentin putoaminen.

Ruuvien avamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estakomponentinutoaaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedeniakelusta.
Pesuainelokero on poistetu.
Luukku on poistettu.
Alaosan suojus poistetu. 84

4.4.1 Luukun tiivisteen poistaminen

1

HUOMAA

Ruuvien avalanche isesta aiheutuva osien putoamisen riski! Loukkaantuminen putoavien osien vuoksi.

Estakomponentinptoaminen.

HUOMIOI

Ruuvien avaamisesta aiheutuva osien putoamisen risk!
Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estakomponentin putoaminen.

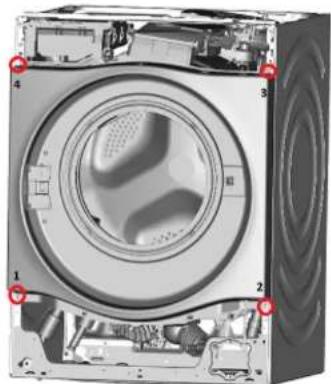

Poista ruuvit oikeassa järjestyksessä (1-2-3-4).

1. Avaa ruuvit koneen takana.
2. Poista tyotaso.
3. Vapauta ohjauspaneelin lukitusosat yihallaa oikealla reunalla.
4. Poista ohjauspaneeli.

5. Poista rummun lampunpidike ylaosasta.

6. Avaa annostelukotelon ruuvit.

HUOMIO!

Pinnan vauroitumisen riski!

Koneen pinta voi naarmuuntua,Jos kayettaan vaia tyokaluja. Kalya kiristysrenkaan valitamiseen vain muovisia tyokaluja.

Poista kirstysrengas tiivisteestä muovisella tyokalulla.

1. Irrota luukun tiiviste etupaneelista.
2. Irrota kaapellilitin luukun lukitsimesta.
3. Poista etupaneeli.

Korjaus

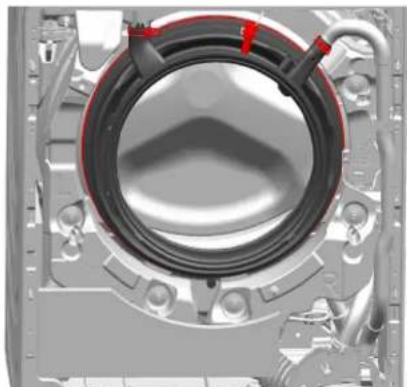

1. Irota kaikki letkulitannat.

1. Poista luukun tiiviste.

4.4.2 Luukun tiivisteen asennus

Asenna vastakkaisseja jarestyksessa.

Korjaus

4.5 Luukun saranan vaihtaminen

HUOMAA

Avoin saranan alue!

Sormien murskautuminen / jäminen vällin
Ala koske saranan alueelle.
Käytä suojakaseiita.

Vaatimus:

Kone on erotetu teholähteestä.
Kone on erotetu vedenjakelusta.
Pesuainelokero on poistetu.
Luukku on poistetu.
Luukun tiiviste on poistetu.
Alaosan suoius poistetu. 84
Etupaneeli on poistetu.

4.5.1 Luukun saranan poistaminen

1. Poista kaksi ruuvia.
2. Poista luukun sarana.

4.5.2 Luukun saranan asennus

Asenna vastakkaisessa jarjestykssess.
