BRUGSANVISNING CWD14C00 CONSTRUCTA

1 Om dette dokument 36

1.1 Vigtig information 36

1.1.1 Formal 36

1.2Forklaring af symboler 36

1.2.1 Fareniveauer 36
1.2.2 Faresymboler.. 36
1.2.3 Advarslernes opbyng 37
1.2.4 Generelle symboler 37

Sikkerhed 38

2.1 Generelle sikkerhedsanyisninger 38
2.1.1 Alle husholdningsapparater 38

Varktojer og hjalpemidler. 39

Reparation 40

4.1 Udskifting af sukkelafdaekning 40

4.1.1 Fjernelse af sukkelafdaekning 40
4.1.2 Montering af sukkelafdaekning 40

4.2 Udskiftning af frontpanel 41

4.2.1 Fjernelse af frontpanel 41
4.2.2 Montering af frontpanel 41

4.3 Udskiftning af dor 42

4.3.1 Fjernelse af darr 42
4.3.2 Montering af dor 42

4.4 Udskiftning af dorpakning 43

4.4.1 Fjernelse af dorpakning 43
4.4.2 Montering af dorpakning 44

4.5 Udskiftning af dorhaengsel 45

4.5.1 Fjernelse af dorhaengsel 45
4.5.2 Montering af dorhaengsel 45

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorli-lege kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness rekvæstelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advansler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og I

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk std

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparacioner pabegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et særlicht tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
k	Angivelse af et link til en videotutorial
l	Angivelse af质地vendige værktæjer
o	Angivelse af krævede forudsætninger
f	Angivelse af en betingelse (hvis..., sä...)
-	Angivelse af et��at
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatusets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Fejí forbindelse med reparaciones, der inveolverer elektriske componenter, kanti medrefere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, for arbejdet pabegyndes.
• Fäfter reparationen udfört en sikkerhedstest i henhold til VDE 0701 erler landspecifike forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

• Brug kun originale reservedele.
  Fare for beskadigelse af elekrostatisk folsomme komponenter (elektronstatiske afladninger)!
  Beririkke modulerne,herunder forbindelseog ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljær	Billeder
Hjælpeværktøj [15000155]	Værktøj til at læsne plastikdele ud
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Momentnøgle [15000441]	Momentnøgle 20 - 100 Nm
Kærvskruetærkær [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttesisolering 1000 V AC
Kærvskruetærkær [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttesisolering 1000 V AC
Nåletaenger, vinklet [00341269]	Laṅnge 200 mm
Bidetaenger [00342182]	Laṅnge: 200 mm

Betegnelse Detaljer Billeder
Fastnøgle [00340811]	Fastnøgle størrelse 10°mm, M6
Combination wrench [00340814]	Fastnøgle størrelse 13°mm, M8
Fastnøgle [00340817]	Fastnøgle størrelse 17 mm, M10
Fastnøgle [15000459]	Fastnøgle størrelse 16°mm, M10

Reparation

4.1 Udskifting af sukkelafdakning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.1.1 Fjernelse af sukkelafdækning

1. Fjern tomningslangen.
2. Fjern tomningsafdaekningen.
3. Fjern sukkelafdækningen.

1. Klem slangen ud.
2. Fjern skruerne.
3. Frigor laseelementet.
4. Fjern sukkelafdaekningen.

4.1.2 Montering af sukkelafdækning

Montéi omvendr rækkefolge.

Reparation

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Sæbeskuffen er fjernet.
Betjeningspanelet er fjernet.
Duren er fjernet.
Dorpakningen er fjernet.
Sokkelafdakningen er fiernet. 40

4.2.1 Fjernelse af frontpanel

PAS PA!

Skarpe huskanter!

Snitlaesioner

Brug beskyttelseshandsker.

1.

PAS PAI

Fare for nedfaldende dele pga. Iosnede skruer!

ersonskade pga. nedfallende dele. Srg for at sikre componenten mod at falde ned

BEMARK!

Fare for nedfaldende dele pga. Iosnede skruer!

Beskadigelse af andre apparatdele erer kundens hjem, f.eks. gulvet.

4.3 Udskifting af dor

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.3.1 Fjernelse af d0r

1. Fjem de to skruer (1).
2. Frigør laselementerne med en kaervskruetækker (2).

4.3.2 Montering af dor

Monteriomvendtrækkefolge.

Reparation

4.4 Udskifting af dorpakning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Saebeskuffen er fjernet.
Doren er fjernet.
Sokkelafdaekninger er fiernet. 40

4.4.1 Fjernelse af dorpakning

1

Fjern spenderingen fra pakningsringen med et plastikværktoj.

1. Frigor dorpakningen fra frontpanelet.
2. Frigør kabelkonnektoren fra drolasen.
3. Fjern frontpanelet.

Reparation

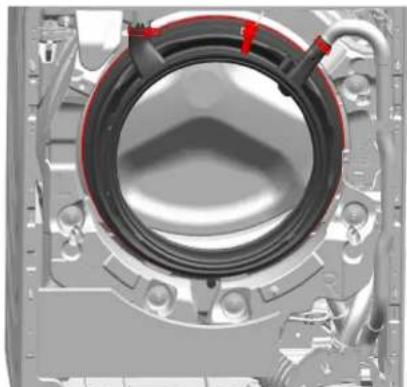

1. Frigər alle slangeforbindelser.

1. Fjem dorpakningen.

4.4.2 Montering af dorpakning

Monteri ovmendt riekefelge.

Reparation

4.5 Udskifting af dorhaengsel

PAS PAI

Abent haengselomrade!

Fingre kan blive klemt/saette sig fast
Grib ikke ind i hængselomradet.
Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Saebskuffen er fiernet.
Duren er fjernet.
Dorpakningen er fjernet.
Sokkelafdaekninger er fjernet. 40
Frontpanelet er fjernet.

4.5.1 Fjernelse af d\rhaengsel

Monteri omvendr raskkefolge.
