CWD14C00 - Pesumasin CONSTRUCTA - Tasuta kasutusjuhend

Toote tüüp	Pesu-kuivatusmasin
Bränd	Constructa
Mudel	CWD14C00
Mõõdud (K x L x S)	85 cm x 60 cm x 55 cm
Netokaal	75 kg
Toiteallikas	230 V, 50 Hz, 10 A
Pesumaht	7 kg
Kuivatusmaht	4 kg
Maksimaalne tsentrifuugimiskiirus	1400 p/min
Energiaklass	E (pesu) / D (kuivatus)
Laadimisviis	Eestlaaditav
Pesuprogrammid	Puuvill, Sünteetika, Õrnad, Vill, Kiire jne.
Lisafunktsioonid	Edasilükatud käivitus, Kondensatsioonkuivatus, Kortsutõrje
Hooldus ja puhastus	Puhasta tühjendusfilter, pesuainekasett ja ukse tihend regulaarselt
Ohutuselemendid	Lapse turvalukk, Veekaitse, Ülevoolukaitse
Varuosad ja parandatavus	Alusplaat, esipaneel, uks, ukse tihend, hing: kasutaja poolt asendatavad sobivate tööriistadega
Üldine teave	Kasutusjuhend saadaval 22 keeles, veebiabi

Korduma kippuvad küsimused - CWD14C00 CONSTRUCTA

Kuidas puhastada oma Constructa CWD14C00 masina tühjendusfiltrit?

Tühjendusfiltri puhastamiseks ühendage seade esmalt vooluvõrgust ja tühjendage ülejäänud vesi. Avage tühjendusluuk, keerake filter lahti, eemaldage mustus, seejärel paigaldage see tagasi. Üksikasjad leiate kasutusjuhendist.

Mida teha, kui ekraanil kuvatakse veakoodi?

Pange veakood kirja ja vaadake kasutusjuhendi veaotsingu osa. Levinud koodid näitavad tühjenduse, veevarustuse või tasakaaluhäireid. Kui probleem püsib, võtke ühendust klienditeenindusega.

Mis on CWD14C00 maksimaalne pesumaht?

Maksimaalne pesumaht on 7 kg puuvillaprogrammide puhul. Kuivatuseks on maht 4 kg.

Kuidas kasutada kuivatusprogrammi?

Valige soovitud kuivatusprogramm (kondensatsioonkuivatus). Veenduge, et te ei ületaks kuivatusmahtu. Võite kasutada ka kombineeritud pesu- ja kuivatusprogramme.

Kas tsükli algust on võimalik edasi lükata?

Jah, masinal on edasilükatud käivituse funktsioon. Tsükli algust saab programmeerida kuni 24 tundi ette.

Kuidas vahetada ukse tihendit?

Ukse tihendi vahetus on kirjeldatud kasutusjuhendis. Peate eemaldama esipaneeli, ühendama lahti pingutusklambri ja seejärel paigaldama uue tihendi. Kandke kaitsekindaid.

Mida teha, kui masin ei tühjenda vett?

Kontrollige esmalt tühjendusfiltrit. Kui filter on puhas, kontrollige tühjendusvoolikut ummistuse suhtes. Kui probleem püsib, võib põhjus olla vigases pumbas.

Kuidas hooldada pesuainekassetti?

Eemaldage pesuainekasett ja peske see jooksva vee all. Kasutage väikest harja pesuainejääkide eemaldamiseks. Kontrollige ka, et kanalid poleks ummistunud.

Milliseid tööriistu on remondiks vaja?

Remondiks on vaja tööriistu nagu Torx T20 kruvikeerajad, lapik kruvikeeraja, pöördemomendivõti, peenike tang jne. Täieliku loendi leiate kasutusjuhendist.

Kust leida täielikku kasutusjuhendit?

Täielik kasutusjuhend on tasuta allalaaditav PDF-vormingus saidil notice-facile.com. Seda saab ka veebis vaadata.

KASUTUSJUHEND CWD14C00 CONSTRUCTA

4.1 Alumise katte vahetamine 73

4.1.1 Alumise katte eemaldamine 73
4.1.2 Alumise katte paigaldamine 73

4.2 Esipaneeli vahetamine 74

4.2.1 Esipaneeli eemaldamine 74
4.2.2 Esipaneeli paigaldamine 74

4.3 Ukse vahetamine 75

4.3.1 Ukse eemaldamine 75
4.3.2 Ukse paigaldamine.. 75

4.4 Ukse tihendi vahetamine 76

4.4.1 Ukse tihendi eemaldamine.. 76
4.4.2 Uksetihendi paigaldamine.. 77

4.5 Ukse hinge vahetamine 78

4.5.1 Ukse hinge eemaldamine 78
4.5.2 Ukse hinge paigaldamine 78

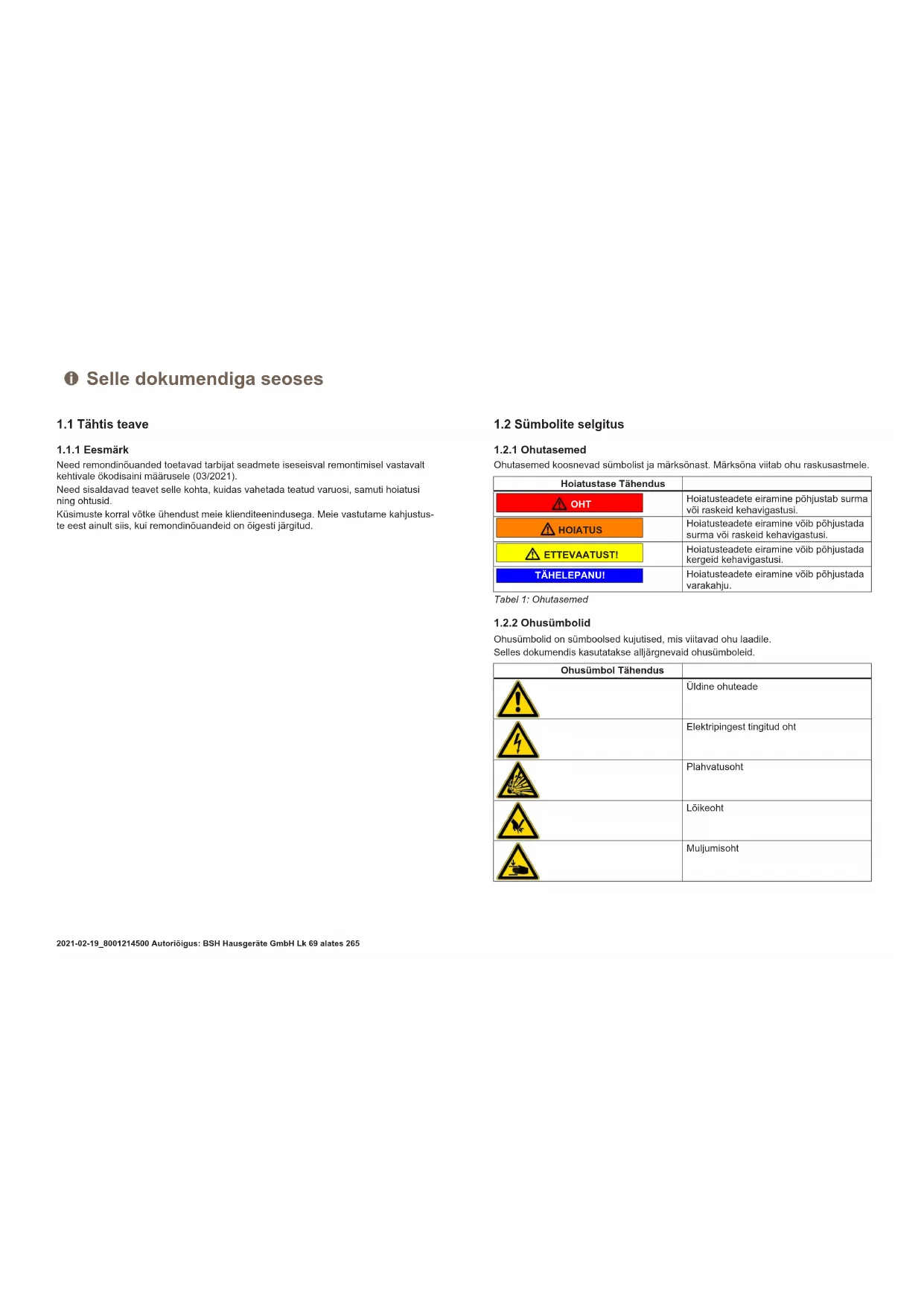

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on òigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusumbolid on sumboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljargnevoid ohusumboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktuur.

Alljargnevas naiteks on naidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilogiohu eest. Nimetatud on meedet ohu valtimiseks.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld. sümbel Tähendus
1	Erinöuande tunnus (tekst ja/või graafik)
2	Lihtsa nõuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
if	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Koik kodumasinad

Elektriliste osade remondil tehtud vead voivad pohjustada elektrilloki!
Lahutage seade vooluvorgust vahemalt 60 sekundit enne toole hakkamist.
Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 vörlriklijke mäusteule.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustöde, törkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitusele!
Kasutage ainult originaalyaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!
- Arge puudutage mooduleid, kaasa arvatud ühendusi ega transporteörlinte.

4.1 Alumise katte vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

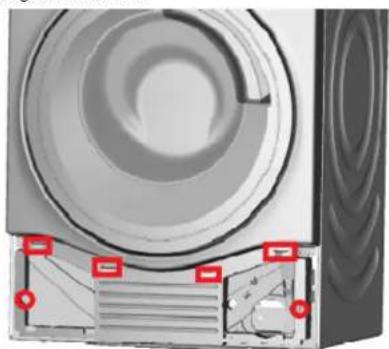

4.1.1 Alumise katte eemaldamine

1. Eemaldage vee tuhjendusvoolik.
2. Eemaldage aravoolu kate.
3. Eemaldage alumine kate.

1. Pange klamber väljavooluvooliku külge.
2. Eemaldage poldid.
3. Vabastage kinnituselement.
4. Eemaldage alumine kate.

4.1.2 Alumise katte paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.2 Esipaneeli vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.
Välispanseel on eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud
Aluse kate on eemaldatud. 73

4.2.1 Esipaneeli eemaldamine

ETTEVAATUST!

Teravad korpuse osad!

Lökehaavad

Kandke kaitsekindaid.

1.

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
ukkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

TAHELEPANU!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienitevara kahjustused.
Kinnitage osa allakukkumise vastu.

Eemaldage poldid alljargnevas järekorras (1-2-3-4).

1. Eemaldage esipaneel.

4.2.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Ukse vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

4.3.1 Ukse eemaldamine

1. Eemaldage kaks polti (1).
2. Vabastage kinnituselemendid lapiku kruvikeerajaga (2).

4.3.2 Ukse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Ukse tihendi vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientde vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahatutud.
Pesuaine sahtel eemaldatud.
Uks on eemaldatud.
Aluse kate eemaldalud.→73

4.4.1 Ukse tihendi eemaldamine

1

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientde vara kahjustused.

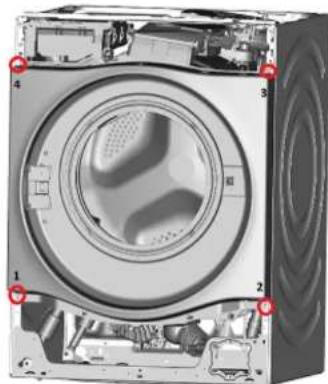

Eemaldage poldid alljargnevas järekorras (1-2-3-4).

1. Vabastage seadme tagakuljel olevad poldid.
2. Eemaldage toopind.
3. Vabastage välispanseeli kinnituselemendid ülevalt ja paremalt kuljelt.
4. Eemaldage välispanseel.

5. Eemaldage ülval asuva truml valgustuse hoidik.

6. Vabastage jaoturi korpuse poldid.

TAHELEPANUI

Pinna kahjustamise oht!

Valede tooristadega voib seadme pind saada kriimustada.

▶ Kasutage pingutusrønga vahetamisel ainult plastikust tooristu.

Eemaldage pingutusrongas muhviist plastikust tooriista abil.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaabliuhendus ukselukult.
3. Eemaldage esipaneel.

Remont

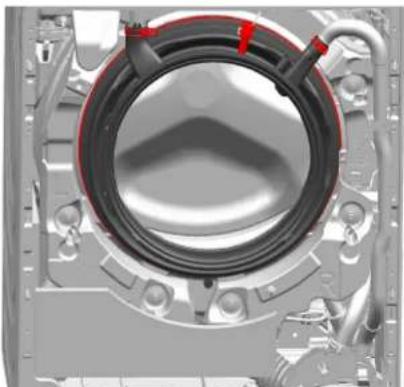

1. Vabastage koik voolikuuhendused.

4.5 Ukse hinge vahetamine

AETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnijaämine

• Arge pistke kasi liigendi piirkonda.

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud.
Aluse kate eemaldatud.73
Esipaneel on eemaldatud.

4.5.1 Ukse hinge eemaldamine

1. Eemaldage kaks polti.
2. Eemaldage ukse hing.

4.5.2 Ukse hinge paigaldamine

Paigaldage vastupidises järjekorras.
